Анализаторы вибрации двухканальные "Диана-2М"
| Номер в ГРСИ РФ: | РБ 03 06 6349 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | ООО ПВФ "Вибро-Центр", г. Пермь |
|
Описание типа РБ 03 06 6349 17 [2018-02-07]
rb-03-06-6349-17_2018-02-07.pdf
|
Скачать |
Анализаторы вибрации двухканальные «Диана-2М» (далее анализаторы) предназначены для измерения и контроля параметров виброускорения, виброскорости и виброперемещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6349 17 |
| Наименование | Анализаторы вибрации двухканальные "Диана-2М" |
| Год регистрации | 2017 |
| Номер сертификата | 11235 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2020-03-11 |
| Получатель сертификата | ООО ПВФ "Вибро-Центр", г. Пермь, Россия (RU) |
Производитель / Заявитель
ООО ПВФ "Вибро-Центр"
Адрес: 614600, г. Пермь, ул. Кирова, 70, офис 410
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по методике 4277-003-12025123-00 МП (2000 г.). |
Поверители
Скачать
|
Описание типа РБ 03 06 6349 17 [2018-02-07]
rb-03-06-6349-17_2018-02-07.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы вибрации двухканальные «Диана-2М» (далее анализаторы) предназначены для измерения и контроля параметров виброускорения, виброскорости и виброперемещения.
Описание
Анализаторы вибрации двухканальные «Диана-2М» измеряют и обрабатывают сигналы, поступающие на два (или менее) канала от вибропреобразователей. Анализаторы обеспечивают измерение среднего квадратического значения (СКЗ) и амплитудного значения виброскорости, амплитудного значения виброускорения и размаха виброперемещения.
Анализаторы позволяют измерять общий уровень вибрации, проводить спектральное преобразование сигнала на основе быстрого преобразования Фурье (БПФ), осуществлять балансировку.
Анализаторы представляют собой переносной прибор, питание которого осуществляется от аккумуляторной батареи.

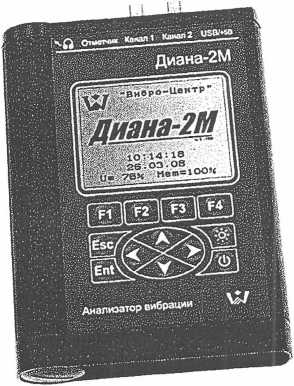

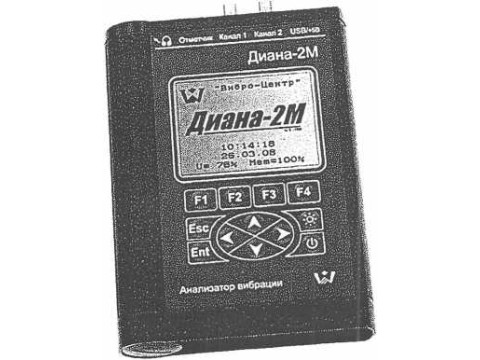

Внешний вид анализатора вибрации двухканального «Диана-2М» приведен на рисунке 1.
Рисунок 1 - Внешний вид анализатора вибрации двухканального «Диана-2М»
Программное обеспечение
Встроенное ПО (diana2.bin) - внутренняя программа микропроцессора нормального функционирования анализатора. Оно реализовано аппарат метрологически значимым. Метрологические характеристики анализатора нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) анализатора предприятием-изготовителем и не может быть изменена пользователем.
нения злится
Внешнее ПО «atlant.exe» устанавливается на персональный компьютер, предусматривает экранную форму отображения информации и предназначено для сбора информации с анализатора, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное | |
|
Идентификационное наименование ПО |
diana2.bin |
|
Номер версии (идентификационный номер) ПО |
2.00 |
|
Цифровой идентификатор ПО |
54A3E350 |
|
Другие идентификационные данные (если есть) |
- |
|
Внешнее | |
|
Идентификационное наименование ПО |
atlant.exe |
|
Номер версии (идентификационный номер) ПО |
2.01 |
|
Цифровой идентификатор ПО |
0В73С167 |
|
Другие идентификационные данные (если есть) |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерения виброускорения (амплитудное значение), м/с2 |
от 0,3 до 100 |
|
Диапазон измерения виброскорости (амплитудное значение и СКЗ), мм/с |
от 0,3 до 100 |
|
Диапазон измерения виброперемещения (размах), мкм |
от 5 до 500 |
|
Диапазон рабочих частот, Гц: анализатора вибропреобразователя ВК-310А |
от 3 до 10000 от 3 до 5000 |
|
Пределы допускаемой основной относительной погрешности при измерении общего уровня вибрации, % |
±5 |
|
Пределы допускаемой основной относительной погрешности при использовании фильтров (преобразование Фурье), % |
±5 |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
Jr У" |
|
Спад АЧХ на граничных частотах, дБ, не более |
3 |
|
Фильтрация |
Окно Хемминга |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха, % |
половины основной относительной погрешности |
|
Рабочие условия эксплуатации: - диапазон рабочих температур, °C - относительная влажность, %, до |
от минус 20 до плюс 40 98 |
|
Габаритные размеры, мм, не более |
200x138x37 |
|
Масса, кг, не более |
2,0 |
Знак утверждения типа
Знак утверждения типа наносится на корпус анализатора методом наклейки и на эксплуатационную документацию методом печати или наклейки.
Комплектность
|
Наименование |
Количество |
|
Анализатор вибрации двухканальный «Диана-2М» |
1 шт. |
|
Вибропреобразователь ВК-310А |
2 шт. |
|
Отметчик фазы |
1 шт. |
|
Кабель для соединения с компьютером (USB) |
1 шт. |
|
Сумка для переноски анализатора вибрации двухканального «Диана-2М» |
1 шт. |
|
Кабели соединительные к вибропреобразователям (по согласованию с заказчиком) |
2 шт. |
|
Кабель соединительный к отметчику фазы |
1 шт. |
|
Блок питания к анализатору вибрации двухканальному «Диана-2М» |
1 шт. |
|
Стойка под отметчик фазы |
1 шт. |
|
Диск с ПО |
1 шт. |
|
Комплект документации: - паспорт на анализатор вибрации двухканальный «Диана-2М», - руководство по эксплуатации, - паспорта на вибропреобразователи-(по согласованию с заказчиком) - методика поверки. |
1 комплект |
Поверка
осуществляется по документу 4277-003-12025123-00 МП «Анализатор вибрации двухканальный «Диана-2М». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 03 марта 2000 года.
Основные средства поверки: поверочная вибрационная установка 2 разряда по
ГОСТ Р 8.800-2012, генератор SFG-2104 (г/р № 29967-05).
Сведения о методах измерений
Руководство по эксплуатации «Анализатор вибрации двухканальный «Диана-2М», раздел 2,4277-003-12025123-00 РЭ.
Нормативные документы
1 ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот Г10' до 2-104 Гц».
2 Технические условия ТУ 4277-003-12025123-00 «Анализатор вибрации двухканальный «Диана-2М».
Рекомендации к применению
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
