Анализаторы сигналов посадки и навигации ILS, VOR АСПН-1
| Номер в ГРСИ РФ: | РБ 03 16 6355 17 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ООО НПО "РАДИОТЕХНИЧЕСКИЕ СИСТЕМЫ" (РТС), г. Челябинск |
|
Описание типа РБ 03 16 6355 17 [2017-11-24]
rb-03-16-6355-17_2017-11-24.pdf
|
Скачать |
Анализаторы сигналов посадки и навигации ILS, VOR АСПН-1 (далее - анализаторы) предназначены для измерений сигналов курсового и глиссадного радиомаяков системы посадки и навигации с международным форматом сигналов ILS и азимутального радиомаяка с форматом сигнала VOR.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 6355 17 |
| Наименование | Анализаторы сигналов посадки и навигации ILS, VOR АСПН-1 |
| Год регистрации | 2017 |
| Номер сертификата | 11241 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2020-06-04 |
| Получатель сертификата | ООО НПО "РТС", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ООО НПО "РТС"
Адрес: 454005, г. Челябинск, ул. Монакова, д. 1
Контакты: Тел/факс: (351)729-81-31 E-Mail: rts@nports.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Анализаторы метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия генераторов с двухтональной амплитудной модуляцией. |
| Методика поверки | Поверка проводится по 461512.032 МП (2010 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ООО "РТС-Метрология", г. Челябинск (аттестат аккредитации - №RA.RU.311826, шифр поверительного клейма - ДБО). |
Поверители
Скачать
|
Описание типа РБ 03 16 6355 17 [2017-11-24]
rb-03-16-6355-17_2017-11-24.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы сигналов посадки и навигации ILS, VOR АСПН-1 (далее - анализаторы) предназначены для измерений сигналов курсового и глиссадного радиомаяков системы посадки и навигации с международным форматом сигналов ILS и азимутального радиомаяка с форматом сигнала VOR.
Описание
Конструктивно анализаторы представляют собой портативный прибор, выполненный в пластмассовом корпусе. На лицевой стороне анализатора размещается табло цифрового индикатора, а под ним плоская панель управления. В корпусе анализатора имеется входной разъем для подключения ВЧ сигнала, разъем питания и разъем USB для связи с компьютером.
Принцип действия анализаторов основан на преобразовании частоты встроенным супергетеродинным измерительным приемником, калибруемым от внутреннего калибратора, действующего по принципу прямого цифрового синтеза.

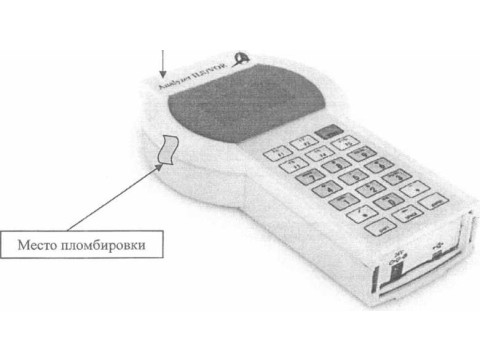

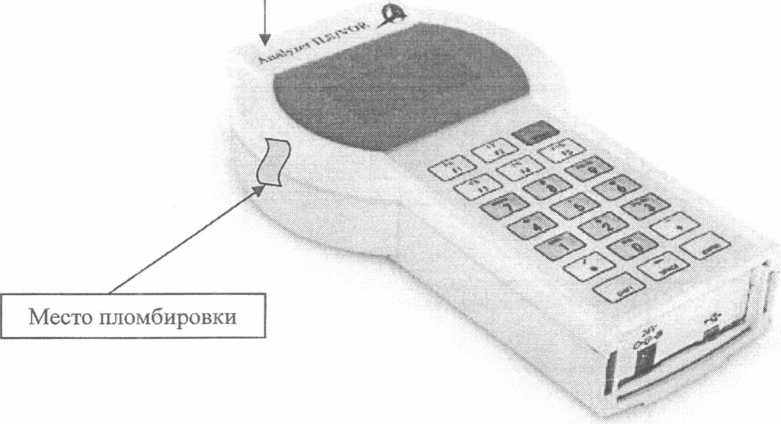

Внешний вид анализатора, а также место нанесения знака утверждения типа приведены на рисунке 1.
Место нанесения знака
утверждения типа
Рисунок 1
Технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон частот, МГц: - режим курс/VOR - режим глиссада |
от 108,10 до 111,95 от 329,15 до 334,85 |
|
Динамический диапазон несущей частоты входного сигнала по ВЧ входу, мВ |
от 0,03 до 400,00 |
|
Пределы допускаемой абсолютной погрешности измерений парциальных коэффициентов амплитудной модуляции (ПКАМ) модулирующих частот (90,0 ± 2,3) Гц и (150,0 ± 3,8) Гц, их суммы (С) и разности (Р) по ВЧ входу, %: - ПКАМ, СГМ (курс) - ПКАМ, СГМ (глиссада) - Р коэффициентов амплитудной модуляции в диапазоне значений от минус 5 до плюс 5 % (курс) - Р коэффициентов амплитудной модуляции в диапазоне значений от минус 10 до плюс 10 % (глиссада) - Р коэффициентов амплитудной модуляции в диапазоне от минус 50 до плюс 50 % (курс) - Р коэффициентов амплитудной модуляции в диапазоне значений от минус 100 до плюс 100 % (глиссада) |
±(0,1 ±5-1О’3-А) ± (0,2 + 5-10'3-А) ± (0,02 + 8-10’3-|А|) ± (0,03 +8-10'3-|А|) ± (0,05 + 8-10'3-|А|) ±(0,1 +8-10'3-|А|) |
|
Пределы допускаемой абсолютной погрешности измерений разности фаз модулирующих сигналов 90 и 150 Гц в диапазоне от плюс 32° до минус 32° относительно частоты 150 Гц |
±0,5° |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник (по второй гармонике) моделирующих сигналов частот 90 и 150 Гц, %: - в диапазоне коэффициента гармоник от 0,5 до 2,5 % - в диапазоне коэффициента гармоник от 2,5 до 10,0 % |
± 0,3 ± 0,5 |
|
Пределы допускаемой относительной погрешности измерений уровня второй гармоники частоты 90 Гц в пределах значений уровня от 1 до 30 % относительно уровня сигнала первой гармоники, % |
±20 |
|
Номинальное значение волнового сопротивления входа, Ом |
50 |
|
Тип входного разъема |
«Байонет», розетка |
|
КСВН входа, не более: - на частотах от 108,1 МГц до 111,95 МГц - на частотах от 329,15 МГц до 334,85 МГц |
1,3 1,4 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Масса, кг, не более: - без упаковки - в упаковке, с ЭД и ЗИП |
1,5 5,0 |
|
Габаритные размеры (ширинахвысотах длина), мм, не более: - без упаковки - в упаковке |
310x160x65 380x250x150 |
|
Параметры электропитания: - напряжения переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока встроенной внутренней батареи, В |
от 100 до 240 от 48 до 62 от 12 до 15 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более -атмосферное давление, кПа |
от минус 10 до плюс 40°С 93 (100 ±30) |
|
Примечание - А - измеренное значение параметров, % | |
Знак утверждения типа
наносится методом офсетной печати на маркировочный ярлык, расположенный на задней панели корпуса анализатора, и типографским способом на титульных листах эксплуатационных документов (РАПГ.461512.032 РЭ, РАПГ.461512.032 ФО).
Комплектность
Комплектность анализаторов приведена в таблице 2. Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Анализатор сигналов посадки и навигации ILS, VOR АСПН-1 |
РАПГ.461512.032 |
1 |
|
Источник питания с кабелем |
РАПГ.469345.001 |
1 |
|
Упаковка картонная |
РАПГ.469345.002 |
1 |
|
Сумка |
РАПГ.469345.003 |
1 |
|
Кабель ВЧ, Байонет-РТС (1м) |
Байонет - РТС |
1 |
|
Кабель ВЧ, Байонет - N (1 м) |
Байонет - N |
1 |
|
Кабель USB, A mini-B |
A mini-B |
1 |
|
Кабель ВЧ, СР 50-74ФВ-СР 50-724ФВ |
СР 50-74ФВ - СР 50-724ФВ |
1 |
|
Формуляр |
РАПГ.461512.032ФО |
1 |
|
Руководство по эксплуатации |
РАПГ.461512.032РЭ |
1 |
|
Диск CD с программой |
РАПГ.461512.032ПО |
1 |
|
Методика поверки |
РАПГ.461512.032МП |
1 |
|
Свидетельство о поверке |
1 |
Поверка
осуществляется в соответствии с документом РАПГ.461512.032 МП «Анализатор сигналов посадки и навигации ILS, VOR АСПЕН. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 18.05.2010 г.
Основные средства поверки:
- генератор сигналов E8257D (per. № 36419-07): диапазон рабочих частот от 250 кГц до 50 ГГц; пределы допускаемой абсолютной погрешности установки уровня выходного СВЧ сигнала ± 2,5 дБ;
- генератор сигналов низкочастотный ГЗ -118 (per. № 8484-81): диапазон частот от 10 Гц до 200 кГц; пределы допускаемой относительной погрешности установки частоты 1 % для частот от 10 Гц до 20 кГц и 1,5 % для частот от 20 до 200 кГц; коэффициент гармоник не более 0,02 %;
- установка поверочная для средств измерения коэффициента амплитудной модуляции РЭКАМ (per. № 34595-07): диапазон воспроизведения КАМ от 0,1 до 100 %; пределы допускаемой абсолютной погрешности воспроизведения пиковых значений КАМ ± (Ао-10'2-М + Мш0) %, где Ао - коэффициент, зависящий от значения несущей частоты, М -установленное значение ЕСАМ, Мш0 - составляющая погрешности из-за амплитудного шума и фона сигнала);
- осциллограф цифровой запоминающий Wave Runner WR104Xi (per. № 38501-08): полоса пропускания 1000 МГц, пределы допускаемой абсолютной погрешности измерений временных интервалов ± (10*5,Тизм + Ю'2-Кр + 210'12), где Тизм - измеренное значение интервала времени, Кр - коэффициент развертки;
- измеритель нелинейных искажений СК6-10 (per. № 7878-80): диапазон установки коэффициента гармоник: от 0,03 до 100 % для частот от 20 Гц до 20 кГц, от 0,1 до 100 % для частот от 20 до 200 кГц, пределы допускаемой абсолютной погрешности установки коэффициента гармоник: ± (0,015Кг + 0,02) % для частот от 20 до 200 Гц, ± (0,01-Кг + 0,006) % для частот от 200 Гц до 20 кГц, ± (0,02-Кг + 0,02) % для частот от 20 до 200 кГц, где Кг - установленное значение коэффициента гармоник;
- анализатор спектра Е4402В (per. № 23670-08): диапазон частот от 9 кГц до 3 ГГц; пределы допускаемой относительное погрешности по частоте опорного генератора ± 0,5 4 О-7; пределы допускаемой абсолютной погрешности измерений частоты ± (2-F40'6 + 1), где F - измеренное значение частоты);
- измеритель комплексный коэффициентов передачи «Обзор-ЮЗ» (per. № 29612-09): диапазон частот от 300 кГц до 1,5 ГГц; пределы допускаемой относительной погрешности установки частоты ± 54О'6; пределы допускаемой относительной погрешности измерений КСВН в диапазоне от 1,03 до 3 ± 2,4-КсВН; пределы допускаемой относительной погрешности измерений фазы коэффициента отражения ± (3 + 4/Ксвн), где Ксвн - измеренное значение КСВН.
Сведения о методах измерений
Анализатор сигналов посадки и навигации ILS, VOR АСПН-1. Руководство по эксплуатации.
Нормативные документы
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
3 РАНГ.461512.032ТУ «Анализатор сигналов посадки и навигации ILS, VOR АСПН-1. Технические условия».
