Анализаторы шума и вибрации АССИСТЕНТ

Назначение

Анализаторы шума и вибрации АССИСТЕНТ (далее - анализаторы) предназначены для измерений средних (эквивалентных), экспоненциально усредненных и пиковых уровней звука, инфразвука и ультразвука; уровней звукового давления (УЗД) в октавных и третьоктавных полосах частот в диапазонах звука, инфразвука и ультразвука; корректированных уровней виброускорения общей и локальной вибрации и уровней виброускорения в октавных и третьоктавных полосах частот в диапазонах общей и локальной вибрации.

Описание

Конструктивно анализатор представляет собой малогабаритный прибор с автономным питанием от аккумуляторов и состоит из блока измерительного (БИ), предусилителя микрофонного (ПУ), микрофонов конденсаторных (МК) типа МК265, ВМК205 и МК233, вибропреобразователя (ВП) типа АР38, АР40. ПУ соединяется с БИ соединительным кабелем. ВП соединяется с БИ соединительным кабелем, в соответствие с маркировкой выходов осей ВП.

Принцип работы основан на преобразовании звукового давления с помощью МК (или ускорения с помощью ВП) в электрический сигнал, обрабатываемый далее специализированным микропроцессором. Информация о режиме работы прибора и измеренных величинах отображается на цветном дисплее (ЦД)БИ. Анализатор имеет энергонезависимую память для записи служебной информации и результатов измерений. Результаты из энергонезависимой памяти прибора могут быть переписаны на стандартный USB флэш-диск, или переданы в персональный компьютер с помощью программного обеспечения, поставляемого с прибором.

Предусмотрена зарядка аккумуляторов прибора с помощью сетевого адаптера из комплекта поставки. В случае необходимости, аккумуляторы могут быть заменены стандартными батарейками типоразмера АА.

Анализаторы в режиме шумомера соответствуют классу 1 по ГОСТ 17187-2010, МЭК 61672-1, в режиме виброметра - ГОСТ ИСО 8041-2006. Октавные и третьоктавные фильтры соответствуют классу 1 по МЭК 61260.

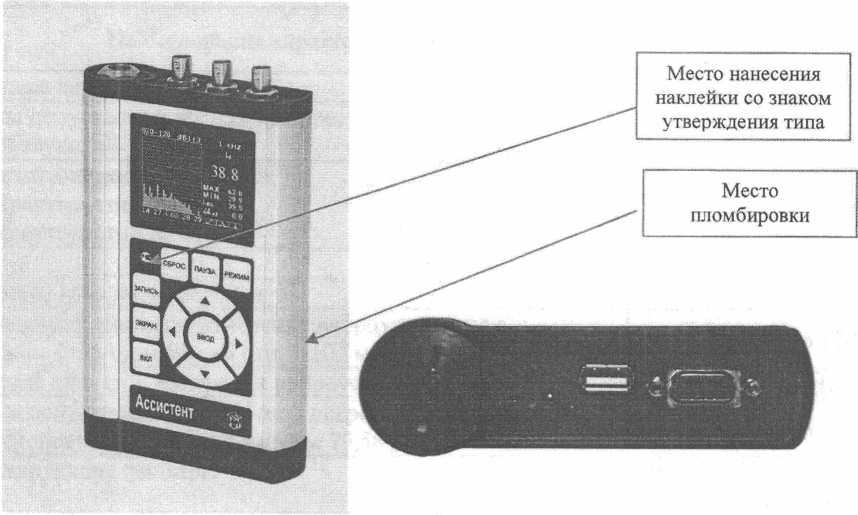

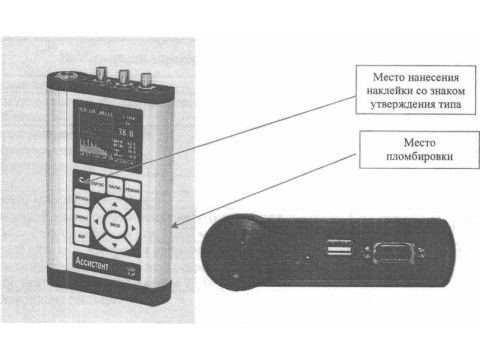

Внешний вид анализатора, схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 1.

Копия 15 МАЙ YOU

МУРАШОВ А.И.

Рисунок 1

Программное обеспечение

Программное обеспечение (ПО), установленное на встроенный сигнальный процессор, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО анализаторов и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики анализаторов приведены в таблице 2.

Таблица 2

*для вибропреобразователей с чувствительностью 10 пКл/g

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на БИ в виде наклейки.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

* Изделия, поставляемые по требованию заказчика

Поверка

осуществляется по документу БВЕК.438150-005Д1 «Анализатор шума и вибрации АССИСТЕНТ. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 23.12.2008 г.

Основные средства поверки:

- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Рег.№ 45344-10), пределы допускаемой погрешности установки выходного напряжения ±0,1 дБ;

- калибратор акустический 4231 (Per № 39217-08), пределы допускаемой погрешности задания уровня звукового давления ±0,3 дБ;

- установка вибрационная поверочная 2 разряда по МИ 2070.

Сведения о методах измерений

Анализатор шума и вибрации АССИСТЕНТ. Руководство по эксплуатации. БВЕК.438150-005РЭ.

Нормативные документы

ГОСТ 8.038-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц»;

МИ 2070-90 «Государственная поверочная схема для средств измерения виброперемещений, виброскорости и виброускорения в диапазоне частот З-Ю’^г-Ю"4 Гц»;

ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования»;

ГОСТ Р 8.714-2010 (МЭК 61260:1995) «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний»;

ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерения»;

МЭК 61672-1 «Электроакустика. Измерители уровня звука. Часть 1. Технические условия»;

ТУ 4381-005-18446736-08. «Анализатор шума и вибрации АССИСТЕНТ. Технические условия.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды,

- при осуществлении мероприятий государственного контроля,

- при выполнении работ по обеспечению безопасных условий и охраны труда.
