Калибраторы многофункциональные портативные Метран 510-ПКМ
| Номер в ГРСИ РФ: | РБ 03 13 6313 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО НПФ "Специальная Автоматика", г. Челябинск |
|
Описание типа РБ 03 13 6313 17 [2017-09-20]
rb-03-13-6313-17_2017-09-20.pdf
|
Скачать |
Калибраторы многофункциональные портативные Метран 510-ПКМ (далее калибраторы) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления, сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6313 17 |
| Наименование | Калибраторы многофункциональные портативные Метран 510-ПКМ |
| Год регистрации | 2017 |
| Номер сертификата | 11114 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2017-12-26 |
| Получатель сертификата | ООО НПФ "Специальная автоматика", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ООО НПФ "Специальная Автоматика"
Адрес: 454138, г. Челябинск, Комсомольский пр-т, 29
Контакты: (351) 741-68-13 / 741-54-21
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 1580.00 МИ (2003 г.). |
Поверители
Скачать
|
Описание типа РБ 03 13 6313 17 [2017-09-20]
rb-03-13-6313-17_2017-09-20.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы многофункциональные портативные Метран 510-ПКМ (далее калибраторы) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления, сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС).
Описание
Калибратор применяется в полевых и лабораторных условиях как рабочее или как эталонное средство измерений для поверки, калибровки и настройки различных измерительных и измерительно-вычислительных комплексов, а также показывающих и регистрирующих приборов.
Калибратор представляет собой электрический прибор, в состав которого входят следующие элементы:
• электронный блок с жидкокристаллическим буквенно-цифровым дисплеем (ЖКИ);
• блок питания;
• адаптер RS 232;
• сервисное программное обеспечение для PC (диск);
• аккумулятор (NiCd, NiMH - типоразмер АА) - 4шт.;
• термозонд для компенсации температуры холодного спая термопар;
• переходник для подключения термопар;
• электрический кабель для подключения поверяемого прибора;
• электрический кабель для генерации и измерения сопротивления.
Калибратор выполнен в виде портативного ручного прибора в пластмассовом корпусе, на лицевой поверхности которого размещены клавиатура и жидкокристаллический буквенно-цифровой дисплей.
Дисплей калибратора отображает результаты измерений и воспроизведения в цифровом виде, а также отображает сведения о режиме работы калибратора.
На верхней поверхности калибратора расположены гнезда и разъемы для подключения к внешним объектам и приборам соответственно в режимах измерения и генерации электрических сигналов.
На верхней поверхности калибратора имеется гнездо для подключения блока питания от сети переменного тока 220 В и последовательный порт RS-232 для связи с ПК с соответствующим программным обеспечением.
Калибратор обеспечивает следующие режимы работы:
• измерение сигналов постоянного тока, напряжения постоянного тока, сопротивления постоянному току и сигналов ТП и ТС;
• генерация сигналов постоянного тока, напряжения постоянного тока, сопротивления постоянному току и сигналов ТП и ТС;
• одновременная генерация и измерение любого параметра: сигналов постоянного тока, напряжения, сопротивления.
Калибратор обеспечивает компенсацию температуры холодного спая термопары: автоматическую или ручную.

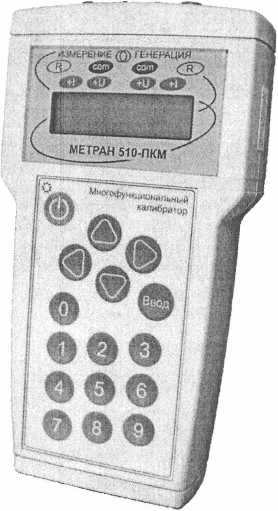

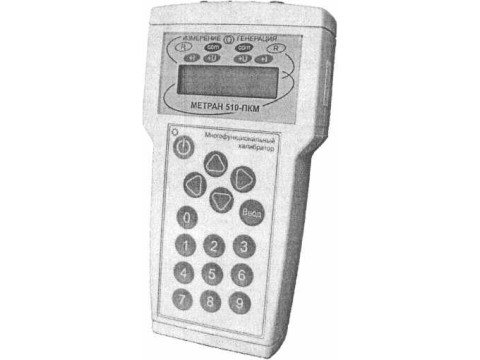

Рисунок 1 - Фотография общего вида калибратора
Программное обеспечение
Калибратор имеет внутреннее программное обеспечение (ПО) с идентификационными данными, приведенными в таблице 1:
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
БПО |
— |
3.1 |
— |
— |
Метрологические характеристики калибраторов нормированы с учётом влияния на них ПО.
В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Схема и внешний вид пломбировки от несанкционированного доступа представлена на рисунке 2.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

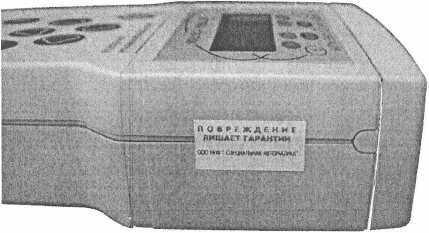

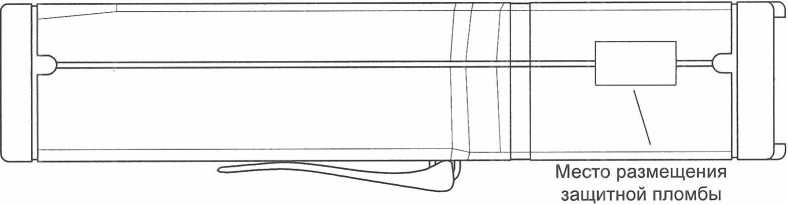

Рисунок 2 - Схема и внешний вид пломбировки калибратора от несанкционированного доступа.
Технические характеристики
Диапазоны измерения и воспроизведения (генерации), пределы допускаемой основной погрешности, соответствующие группе А или Б, для конкретной функции калибратора
Таблица 2
приведены в таблице 2.
|
Функция |
Диапазон |
Цена младшего разряда |
Пределы допускаемой основной погрешности, ±(%ТВ ±ПВ) | |
|
А |
Б | |||
|
Измерение силы постоянного тока |
±(0 - 5) мА ±(0 - 22) мА |
0,0001 мА |
0,0075%+0,25 мкА 0,0075% ± 1 мкА |
0,015% ±0,25 мкА 0,015% ± 1 мкА |
|
Генерация силы постоянного тока |
(0 - 5) мА (0-25) мА |
0,0001 мА |
0,0075%±0,25 мкА 0,0075% ± 1 мкА |
0,015% ±0,25 мкА 0,015% ± 1 мкА |
|
Измерение напряжения постоянного тока |
±(0-100) мВ ±(0,1-1) В ±(1-11) В |
1 мкВ 0,01 мВ 0,1 мВ |
0,0075 % ± 5 мкВ 0,0075 %±0,05 мВ 0,0075 %±0,55 мВ |
0,015 %± 5 мкВ 0,015 % ±0,05 мВ 0,015 % ±0,55 мВ |
|
Г енерация напряжения постоянного тока |
(0-0,1) В (0,1-1) в (1-5) В |
1 мкВ 0,01 мВ 0,1 мВ |
0,0075 % ± 5 мкВ 0,0075 %±0,05 мВ 0,0075 %±0,25 мВ |
0,015 % ± 5 мкВ 0,015 % ±0,05 мВ 0,015 % ±0,25 мВ |
|
Измерение сопротивления постоянному току |
(0 - 400) Ом (0,4 - 2) кОм |
0,001 Ом 0,01 Ом |
0,0075 %±0,01 Ом 0,0075 %±0,05 Ом |
0,015 % ±0,02 Ом 0,015 % ±0,1 Ом |
|
Г енерация сопротивления постоянному току |
(0- 0,4) кОм (0,4 - 2) кОм |
0,001 Ом 0,01 Ом |
0,0075 %±0,01 Ом 0,0075 %±0,05 Ом |
0,015 % ±0,02 Ом 0,015 % ±0,1 Ом |
Примечания
1 ТВ - значение текущей измеряемой или генерируемой величины.
2 ПВ - постоянная величина составляющей погрешности параметра.
Пределы допускаемой пог] ветствуют основной погрешности г
Пределы допускаемои догк ратур от 0 до 10 °C и от 40 дою б Ж
„ ....
в диапазоне температур от 10 °C до 40 °C соот->й:в табл. 2.
ой приведенной погрешности в диапазоне темпе-%ВП/°С.
о1
Калибратор измеряет и воспроизводит выходные сигналы термопар с НСХ по ГОСТ Р 8.585 - 2001 в соответствии с таблицей 3 для группы А и группы Б.
Таблица 3
|
Тип ТП |
Диапазон измерения и воспроиз-ведения выходных сигналов, °C |
Пределы допускаемой основной погрешности, ± °C |
Цена младшего разряда, °C | |
|
Группа погрешности А |
Группа погрешности Б | |||
|
К(ПП) |
-49...200 |
(1,2-0,0005-t) ±1 ед.м.р. |
1,25 ± 1 ед.м.р. |
0,01 |
|
200...1767 |
1,1 ± 1 ед.м.р. | |||
|
S (ПП) |
-49...200 |
(1,2-0,0005-t) ± 1 ед.м.р. |
1,25 ± 1 ед.м.р. | |
|
200... 1767 |
1,1 ± 1 ед.м.р. | |||
|
В (ПР) |
250...600 |
(2,002-0,0017-t)±l ед.м.р. |
1,60 ± 1 ед.м.р. | |
|
600... 1820 |
1,0 ± 1 ед.м.р. | |||
|
N (НН) |
-200...0 |
(0,3-0,0016-t) ± 1 ед.м.р. |
0,40 ±1 ед.м.р. | |
|
0...1300 |
(0,3+0,00005-t) ±1 ед.м.р. | |||
|
К (ХА) |
-200...0 |
(0,25-0,001 It) ± 1 ед.м.р. |
0,35 ±1 ед.м.р. | |
|
0...1370 |
(0,25+0,00005-t)±l ед.м.р. | |||
|
Т(МК) |
-200...0 |
(0,25-0,001-t) ± 1 ед.м.р. |
0,35 ± 1 ед.м.р. | |
|
0...400 |
(0,25-0,00005-t) ±1ед.м.р | |||
|
J (ЖК) |
-200... 1200 |
0,35 ± 1 ед.м.р. |
0,38 ± 1 ед.м.р. | |
|
Е (ХКн) |
-200...0 |
(0,2-0,00025-t) ± 1 ед.м.р. |
0,25 ± 1 ед.м.р. | |
|
0...1000 |
0,2 ± 1 ед.м.р. | |||
|
L (ХК) |
- 180...0 |
(0,3-0,0001-t) ± 1 ед.м.р. |
0,40 ± 1 ед.м.р. | |
|
0...790 |
0,3 ± 1 ед.м.р. | |||
|
А-1 (ВР) |
10...400 |
(1,1-0,0015-t) ± 1 ед.м.р. |
1,10 ± 1 ед.м.р. | |
|
400...2500 |
(0,38+0,00029-t) ±1 ед.м.р | |||
|
А-2 (ВР) |
10...300 |
(1,1-0,0021-t) ± 1 ед.м.р. | ||
|
300... 1800 |
(0,35+0,0004-t) ±1 ед.м.р. | |||
|
А-3 (ВР) |
10...300 |
(1,1-0,0021 -t) ± 1 ед.м.р. | ||
|
300... 1800 |
(0,35+0,0003 8-t) ±1 ед.м.р | |||
Примечание: ед.м.р. - единица младшего разряда.
Калибратор измеряет и воспроизводит выходные сигналы термометров сопротивления с НСХ по ГОСТ 6651-2009 в соответствии с таблицей 4 для группы А и для группы Б.
|
"аблица 4 | |||||
|
нсх тс |
Ном. знач. отношения сопротивлений Wioo |
Диапазон измерения и ВОС-произведения выходных сигналов,°C |
Пределы допускаемой основной погрешности, ± °C |
Цена младшего разряда, °C | |
|
Группа погрешности А |
Группа погрешности Б | ||||
|
50П |
1,3910 |
- 199...845 |
(0,07+0,75 -10’4-t)± 1 ед.м.р. |
(0,14+2,4-10‘4-t) ± 1 ед.м.р. |
0,01 |
|
100П |
(0,04+0,75-10“4 t) ± 1 ед.м.р. |
(0,09+2,1-10'4-t)± 1 ед.м.р. | |||
|
200П |
(o,o3+o,92-io4-t)± 1 ед.м.р. для t =-199...260 °C (0,08+0,75-10’4-t)± 1 ед.м.р. для 1 = 260до845°С |
(0,06+1,7-10‘4-t) ± 1 ед.м.р. для t =-199. ..260 °C (0,15+2,7-10’4-t) ± 1 ед.м.р. для t = 260...845 °C | |||
|
500П |
- 195...849 |
(0,03+0,85-1 О'4-t)± 1 ед.м.р. для t=-195...-50°C (0,04+0,75-10’4-t) + 1 ед.м.р. для t=-50...849°C |
(0,05+1,7-10’4-t) ± 1 ед.м.р. для t = -195...-50°C (0,09+2,1-10'4-t)± 1 ед.м.р. для t=-50...849°C |
0,01 | |
|
1000П |
- 195...250 |
(0,03+0,83-1 О'4-t) ± 1 ед.м.р. для t=-195...-150°C (0,04+0,92-1 О’4-t)± 1 ед.м.р. для t=-150...250°C |
(0,04+1,6-10’4-t) ± 1 ед.м.р. для t=-195...-150°C (0,06+1,7-10‘4-t) ± 1 ед.м.р. для t=-150...250°C | ||
|
Pt 50 |
1,3850 ж! |
- 195...845 |
(0,07+0,75-10~4-t) ± 1 ед.м.р. |
(0,14+2,4-10’4-t) ± 1 ед.м.р. | |
|
Pt 100 |
(0,04+0,75-10’4-t) ± 1 ед.м.р. |
(0,09+2,1 ■ 10'4-t) ± 1 ед.м.р. | |||
|
Pt 200 |
(0,03+0,93-1 О'4-t) ± 1 ед.м.р. для t=-195...265°C (0,08+0,75-10’4-t) ± 1 ед.м.р. для 1 = 265до845 °C |
(0,06+1,8-10‘4-t) ± 1 ед.м.р. для t=-195...265°C (0,15+2,6-10’4-t) ± 1 ед.м.р. для t = 265...845 °C | |||
|
Pt 500 |
(0,03+0,86 1 O^-t) ± 1 ед.м.р. для t=-195...-50°C (0,04+0,75-10‘4-t) ± 1 ед.м.р. для t=-50... 845 °C |
(0,05+1,7-10’4-t) ± 1 ед.м.р. для t=-195...-50°C (0,09+2,1-10‘4-t)± 1 ед.м.р. для t=-50...845°C | |||
|
Pt 100(C |
|1 В/ 195... 250 / // |
(0,03+0,83-1 О’4-t) ± 1 ед.м.р. для t=-195...-150°C (0,04+0,92-104-t) ± 1 ед.м.р. для t=-150...250°C |
(0,04+l,6-104-t)± 1 ед.м.р. для t=-195...-150°C (0,06+1,7-10’4-t) ± 1 ед.м.р. для t=-150...250°C | ||
Окончание таблицы 4
|
нсх тс |
Ном. знач. отношения сопротивлений Wioo |
Диапазон измерения и воспроизведения выходных сигналов,°C |
Пределы допускаемой основной погрешности, ± °C |
Цена младшего разряда, °C | |
|
Группа погрешности А |
Группа погрешности Б | ||||
|
50М |
1,4280 |
- 180...200 |
(0,07+0,75-1 o^-t) ± 1 ед.м.р. |
(0,13+l,5-10'4-t)± 1 ед.м.р. |
0,01 |
|
53М | |||||
|
100М |
(0,04+0,75-IO"4-!) ± 1 ед.м.р. |
(0,08+1,5-Ю’4-t)± 1 ед.м.р. | |||
|
Си 50 |
1,4260 |
-49... 199 |
(O^+OJS-lO^t) ± 1 ед.м.р. |
(0,13+l,5-10'4-t) ± 1 ед.м.р. | |
|
Си 100 |
(0,04+0,75-1 О'4-t) ± 1 ед.м.р. |
(0,08+1,5-10'4-t) ± 1 ед.м.р. | |||
|
100Н |
1,6170 |
-59...179 |
(0,06+0,43-1 О’4-t) ± 1 ед.м.р. |
0,07 ± 1 ед.м.р. | |
|
Ni 100 | |||||
Рабочие условия применения:
• температура окружающей среды от нуля до плюс 50 °C;
• относительная влажность окружающего воздуха до 80 % при температуре плюс 25 °C без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.).
По степени защиты от воздействия пыли и воды калибратор соответствует группе IP54 по ГОСТ 14254.
Масса калибратора: не более 0,55 кг.
Габаритные размеры: не более 210 х 110 х 45 мм.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию калибратора типографским способом или на табличку, прикрепленную к корпусу литографией.
Комплектность
Калибратор
1 шт.
Блок питания 1 шт.
Электрический кабель для подключения поверяемого прибора Электрический кабель для генерации и измерения сопротивления Переходник для термопар
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
4 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Термозонд для компенсации температуры х.с.
Адаптер RS 232
Сервисное программное обеспечение для РС(диск)
Аккумулятор (NiCd, NiMH - типоразмер АА)
Сумка
Паспорт 1580.000 ПС
Руководство по эксплуатации 1580.000РЭ
Методика поверки 1580.000 МИ
Поверка
осуществляется в соответствии с документом «Многофункциональный портативный калибратор. Методика поверки 1580.000 МИ», согласованным с ГЦИ СИ ВНИИМС 25.11.2003.
Перечень основного оборудования и контрольно-измерительных приборов, применяемых для поверки калибратора, приведен в таблице 5.
Таблица 5
|
Наименование |
Тип |
Технические характеристики |
|
Источник питания постоянного тока |
Б5-44А |
Напряжения постоянного тока от нуля до 30 В |
|
Компаратор напряжений |
Р 3003М1 |
Класс точности 0,0005 |
|
Мультиметр цифровой счетный |
Agilent 34401А |
Погр-ть: ЮОмВ: ±(О,ОО5ИВ+О,ОО35ВП)% 10В: ±(0,0035ИВ+0,0005ВП)% |
|
Вольтметр цифровой |
В2-99 |
Погр-ть: ±(0,0045ИВ+0,0005ВП)% |
|
Мультиметр цифровой |
Agilent 345 8А |
Погр-ть изм-я.напряжения: ±0,0008% |
|
Калибратор тока |
ЕР 3003 |
Класс точности 0,001 |
|
Омметр цифровой |
Щ-301-1 |
Диапазон измерения от 6 до 100 Ом, погрешность 0,04/0,0025 %. Диапазон измерения от 100 до 2500 Ом, погрешность 0,05/0,005 % |
|
Меры электрического сопротивления однозначные |
МС 3050М-1 |
Номинальные значения сопротивления: 50 Ом; 100 Ом; 200 Ом; 400 Ом; 500 Ом; 1 кОм; 2 кОм. Класс точности 0,001 |
|
Магазин сопротивлений |
РЗЗ |
Сопротивление от 0 до 105 Ом, Класс точности 0,2 |
|
Многозначная мера сопротивления |
Р 3026 |
Класс точности 0,002 |
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в документе «Калибратор многофункциональный портативный Метран 510-ПКМ. Руководство по эксплуатации 1580.000РЭ».
Нормативные документы
ГОСТ 22261-94 ЕССП. Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ТУ 4221 - 002 - 34567480 - 03 Калибратор многофункциональный портативный. Технические условия.
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Смотрите также
