Преобразователи перемещения токовихревые серий 3300, 7200, PROXPAC
| Номер в ГРСИ РФ: | РБ 03 01 6292 17 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
|
Описание типа РБ 03 01 6292 17 [2018-01-15]
rb-03-01-6292-17_2018-01-15.pdf
|
Скачать |
Преобразователи перемещения токовихревые серий 3300, 7200, PROXPAC (далее - преобразователи) предназначены для преобразования значения осевого перемещения и виброперемещения в аналоговый выходной сигнал напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6292 17 |
| Наименование | Преобразователи перемещения токовихревые серий 3300, 7200, PROXPAC |
| Год регистрации | 2017 |
| Номер сертификата | 11093 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2726-2017. |
Поверители
Скачать
|
Описание типа РБ 03 01 6292 17 [2018-01-15]
rb-03-01-6292-17_2018-01-15.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи перемещения токовихревые серий 3300, 7200, PROXPAC (далее - преобразователи) предназначены для преобразования значения осевого перемещения и виброперемещения в аналоговый выходной сигнал напряжения.
Область применения - различные области деятельности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Описание
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком преобразователя, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, вторичного измерительного преобразователя с генератором гармонических колебаний и соединительного кабеля (кроме модификаций ProxPac, ProxPac XL). Датчик питается высокочастотным напряжением от генератора. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом.
Датчик преобразователя выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи имеют следующие модификации: 3300 XL (варианты исполнений: 3300 XL NSV; 3300 XL 8 mm; 3300 XL 11 mm; 3300 XL 25 mm; 3300 XL 50 mm); 3300 (варианты исполнений: 3300 High Temperature; 3300 5 mm); 7200 (варианты исполнений: 5 mm; 8 mm), ProxPac XL; ProxPac, отличающиеся конструкцией, диапазоном измерений перемещения и диапазоном рабочих частот.
Вторичные измерительные преобразователи 3300 XL NSV работают совместно с датчиками 3300 NSv; 3300 XL 8 mm - с датчиками 3300 5 mm, 3300 8 mm, 3300 XL 8 mm; 3300 XL 11 mm - с датчиками 3300 XL 11 mm; 3300 XL 25 mm - c датчиками 3300 XL 25 mm; 3300 XL 50 mm - с датчиками 3300 XL 50 mm; 3300 High Temperature - с датчиками 3300 HTPS 16 mm; 3300 5 mm - с датчикам^^^^^тт; ProxPac, ProxPac XL - с датчиками 3300 XL 8 mm; 7200 - с датчикаОГ^/hm, 7200 8 mm.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

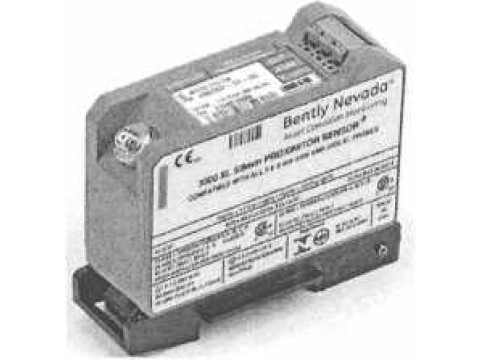

Внешний вид вторичных измерительных преобразователей и датчиков представлен на Рисунке 1, 2.
а) 3300 XL
б) 3300 XL NSV
б) PROXPAC XL
в) 3300 RAM
г) 7200
е) PROXPAC
Рисунок 1 - Внешний вид вторичных измерительных преобразователей
Рисунок 2 - Внешний вид датчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей приведены в таблице 1.
Основные технические и метрологические характеристики
Таблица 1 преобразовс
|
Наименование характеристики |
Значение характеристики для модификации 3300 XL, вариант исполнения: | ||||
|
3300 XL NSV |
3300 XL 8 mm |
3300 XL 11 mm |
3300 XL 25 mm |
3300 XL 50 mm | |
|
Диапазон измерений перемещения, мм |
от 0,25 ДО 1,75 |
от 0,25 ДО 2,3 |
от 0,5 ДО 4,5 |
от 0,63 до 13,33 |
от 1,3 ДО 29,2 |
|
Диапазон рабочих частот, Гц |
от 0 до 10000 |
от 0 до 8000 |
от 0 до 2700 |
- | |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
3,94 |
0,787 |
0,394 | |
|
Отклонение коэффициента преобразования от номинального значения в диапазоне температур нормальных условий, %, не более |
от минус 20 ДО 12,5 |
±6,5 |
±10 |
- |
- |
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур, %, не более |
±25,0 |
±18,0 |
±25,0 |
- |
- |
|
Неравномерность частотной характеристики, %, не более |
±3 дБ |
- | |||
|
Нелинейность амплитудной характеристики в диапазоне температур нормальных условий, мм, не более |
±0,060 |
±0,038 |
±0,15 |
±0,31 |
±0,74 |
|
Нелинейность амплитудной характеристики в диапазоне температур рабочих условий мм, не более |
±0,200 |
±0,152 |
±0,59 |
±0,92 |
±2,03 |
|
Диапазон напряжений питания постоянного тока, В |
от минус 17,5 до минус 26 | ||||
|
Длина датчика, включая соединительный кабель (в зависимости от исполнения), м, не более |
7,0 |
9,0 | |||
|
Масса комплекта, кг, не более |
0,853 |
0,700 |
1,545 |
1,825 |
3,745 |
|
Диапазон температур нормальных условий, °C |
от 0 до 45 | ||||
|
Рабочие условия эксплуатации: - диапазон температур, °C: для датчика для вторичного преобразователя для соединительного кабеля |
от минус 34 до 177 от минус 35 до 85 от минус 51 до 177 |
от минус 35 до 120 от ОйО^Х | |||
Государственный реестр] ]| I средств измерений I II \ Республики Беларусь / II ^мтги/ов8 '^Лел
|
Наименование характеристики |
Значение характеристики для модификации 3300, вариант исполнения: | |
|
3300 5 mm |
3300 High Temperature | |
|
Диапазон измерений перемещения, мм |
от 0,25 до 2,3 |
от 0,5 до 4,5 |
|
Диапазон рабочих частот, Гц |
от 0 до 10000 |
от 0 до 6000 |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
3,94 |
|
Отклонение коэффициента преобразования от номинального значения в диапазоне температур нормальных условий, %, не более |
±6,5 |
±9,65 |
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур, %, не более |
±10,0 |
±30,0 |
|
Неравномерность частотной характеристики, дБ, не более |
±3 | |
|
Нелинейность амплитудной характеристики в диапазоне температур нормальных условий, мм, не более |
±0,038 |
±0,078 |
|
Нелинейность амплитудной характеристики в диапазоне температур рабочих условий, мм, не более |
±0,076 |
±0,51 |
|
Диапазон напряжений питания постоянного тока, В |
от минус 19,6 до минус 26 | |
|
Длина датчика, включая соединительный кабель (в зависимости от исполнения), м, не более |
9,0 |
8,0 |
|
Масса комплекта, кг, не более |
1,500 |
1,500 |
|
Диапазон температур нормальных условий, °C |
от 18 до 27 |
от 22 до 26,4 |
|
Рабочие условия эксплуатации: - диапазон температур, °C: для датчика для вторичного преобразователя для соединительного кабеля |
от минус 35 до 177 от 0 до 45 от минус 51 до 177 |
от 22 до 350 от минус 5 до 100 от минус 5 до 177 |
|
- диапазон относительной влажности воздуха, % |
от 0 до 100 |
от 0 до 100 |
государственный реестр] ]1 Жтв измерении I I
\ Республики Беларусь / ц
х^Ф^чтгстрв 8
|
Наименование характеристики |
Значение характеристики для модификации 7200, вариант исполнения: | |
|
5 mm |
8 mm | |
|
Диапазон измерений перемещения, мм |
от 0,25 до 2,25 | |
|
Диапазон рабочих частот, Гц |
- | |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 | |
|
Отклонение коэффициента преобразования от номинального значения при температуре 22 °C, %, не более |
±6,5 | |
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от 22 °C в диапазоне температур рабочих условий, %, не более |
±10,0 | |
|
Неравномерность частотной характеристики, %, не более |
- | |
|
Нелинейность амплитудной характеристики в диапазоне температур нормальных условий, мм, не более |
±0,038 | |
|
Нелинейность амплитудной характеристики в диапазоне температур рабочих условий, мм, не более |
±0,076 | |
|
Диапазон напряжений питания постоянного тока, В |
от минус 19,6 до минус 26 | |
|
Длина датчика, включая соединительный кабель (в зависимости от исполнения), м, не более |
5,0 (9,0) | |
|
Масса комплекта, кг, не более |
0,353 | |
|
Рабочие условия эксплуатации: - диапазон температур, °C: для датчика для вторичного преобразователя для соединительного кабеля |
от минус 35 до 177 от минус 35 до 85 от минус 51 до 177 | |
|
Наименование характеристики |
Значение характеристики для модификации: | |
|
Ргохрас |
Ргохрас XL | |
|
Диапазон измерений перемещения, мм |
от 0,25 до 2,3 | |
|
Диапазон рабочих частот, Гц |
от 0 до 8000 |
от 0 до 10000 |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 | |
|
Отклонение коэффициента преобразования от номинального значения в диапазоне температур нормальных условий, %, не более |
±5,5 |
±5,0 |
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур, %, не более |
±10,0 |
- |
|
Неравномерность частотной характеристики, %, не более |
±3 дБ | |
|
Нелинейность амплитудной характеристики в диапазоне температур нормальных условий, мм, не более |
0,023 |
±0,025 |
|
Нелинейность амплитудной характеристики в диапазоне температур рабочих условий, мм, не более |
0,050 |
±0,025 |
|
Диапазон напряжений питания постоянного тока, В |
от минус 17,5 до 26 | |
|
Длина датчика, включая соединительный кабель, м, не более |
1,0 | |
|
Масса комплекта, кг, не более |
1,40 |
1,44 |
|
Диапазон температур нормальных условий, °C |
от 18 до 27 |
от 0 до 45 |
|
Рабочие условия эксплуатации: - диапазон температур, °C: для датчика для вторичного преобразователя для соединительного кабеля |
от минус 35 до 120 от минус 34 до 100 от минус 34 до 100 |
от 0 до 45 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки преобразователей определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация преобразователей:
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 экз.;
- 1 экз.
- датчик
- вторичный измерительный преобразователь
- соединительный кабель
- паспорт
- методика поверки
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
МРБ МП.2726-2017 "Преобразователи перемещения токовихревые серий 3300, 7200, PROXPAC. Методика поверки".
Заключение
Преобразователи перемещения токовихревые серий 3300, 7200, PROXPAC соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 020/2011 (декларация соответствия № ТС N RU fl-US.AB72.B.O2O12 до 09.10.2019), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-US.rB05.B.00776 до 17.10.2019).
Межповерочный интервал - не более 12 месяцев, для преобразователей, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025
