Приборы для поверки индикаторов ППИ-50

Назначение

Приборы для поверки индикаторов ППИ-50 (далее, прибор) предназначены для поверки индикаторов часового типа ИЧ, рычажно-зубчатых индикаторов ИРБ и нутромеров индикаторных НИ с ЦЦ 0,01мм с диапазоном измерения от 6 до 250 мм,

Описание

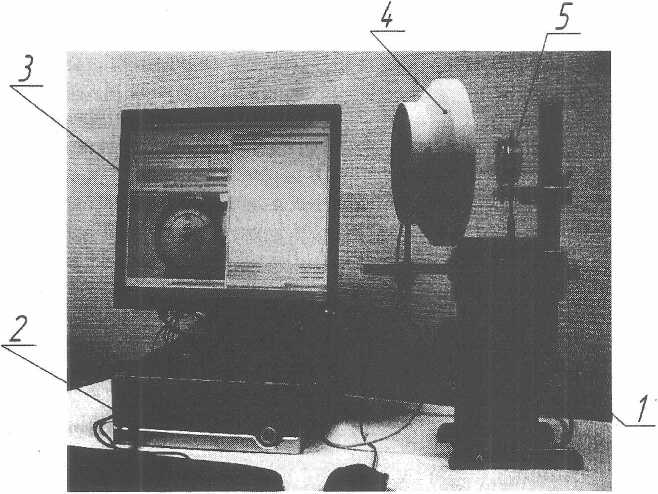

Прибор состоит из компаратора(1), WEB-камеры с осветителем(4), оснастки, персонального компьютера(2) (далее, ПК) с установленным программным обеспечением и монито-ра(3).

Принцип действия прибора заключается в следующем: измерительный стержень поверяемых индикаторов(5) или нутромеров упирается в измерительную пятку прибора, перемещение которой преобразуется измерительным механизмом в перемещение оптоэлектронной системы с дискретностью 0,1 мкм. Передача данных с оптоэлектронной системы на ПК осуществляется через USB-кабель.

Внешний вид прибора изображен на рисунке 1.

Программное обеспечение

Программное обеспечение прибора предназначено для сбора, обработки, анализа, вычислений и хранения информации, полученной при поверке индикаторов и нутромеров индикаторных.

Идентификационные данные программного обеспечения приведены в таблице:

« w „ Жикри [НО .

Уровень защиты программного обеспечения «С» согласно МИ 3286-2010.

Метрологические и технические характеристики Диапазон измерений, мм                                     от 0 до 50

Дискретность отсчёта, мкм

Предел допускаемой абсолютной погрешности прибора, мкм:

- на всем диапазоне измерения                                 ±(3+0,1 L),

где L-измеренное значение, мм

- на участке 1 мм

- на участке 0,1 мм

Вариация показаний, мкм, не более

Питание:

- напряжение питания переменного тока, В                     220±22

- частота, Гц

Потребляемая мощность, В А, не более

Габаритные размеры, мм, не более                             210*300*500

Масса прибора, кг, не более

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее

Условия эксплуатации:

- температура окружающего воздуха, °C

- изменение температуры воздуха в течении 1 часа, ° С, не более 1

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа (мм рт.ст.)                           101,3±4 (760±40)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и фирменную табличку прибора фотохимическим способом.

Комплектность

1. Прибор ППИ-50 в составе:

- компаратор                                                 1 шт.

- WEB-камера                                            1 шт.

- компьютер                                               1 шт.

- монитор                                                  1 шт.

- принтер*                                                    1 шт.

2. Комплект оснастки:

- кронштейн 0 8 мм (для поверки индикаторов ИЧ)        1 шт.

- кронштейн 0 28 мм (для поверки самого пробора ППИ-50) 1 шт.

- кронштейн для поверки индикаторов ИРБ               2 шт.

4. Методика поверки

5. Паспорт

6. Программное обеспечение (диск)

1 экз.

1 экз.

1 шт.

* По требованию заказчика за отдельную плату.

Поверка

осуществляется в соответствии с документом 437-022-2011 МП «Прибор для поверки индикаторов ППИ-50. Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 24.08 2011 г.

Основное оборудование, необходимое для поверки:

1. Меры длины концевые плоскопараллельные набор №1,3 разряда, МИ 2060-90

2. Система многоканальная с преобразователями индуктивными М-200 с преобразователем М-021, ±200 мкм, ПГ ±0,2 мкм

3. Пластина плоская стеклянная нижняя ПИ-60, КТ 2

4. Образец шероховатости поверхности Ra 0,05 ШП ПГ ~|7%, ГОСТ 9378

Сведения о методах измерений

Методика измерений приведена в Руководстве по эксплуатации

Нормативные документы

1 .МИ 2060-90 «Рекомендация. Государственная поверочная схема для средств измерений длины в диапазоне 1 х 10‘6 + 50 м и длин волн в диапазоне 0,2 50 мкм»

2 .СТО 258292761-002-2010 «Прибор для поверки индикаторов ППИ-50»

3 .437-022-2011 МП «Приборы для поверки индикаторов ППИ-50. Методика поверки»

Рекомендации к применению

- выполнение работ и(или) услуг по обеспечению единства измерений
