Меры электрического сопротивления однозначные МС 3050М

Назначение

Меры электрического сопротивления однозначные МС 3050 М предназначены для для хранения и передачи размера единицы электрического сопротивления в цепях постоянного тока в воздушной и жидкостной среде в условиях макроклиматических районов с умеренным и тро п и че с к и м к л и ма то м

Описание

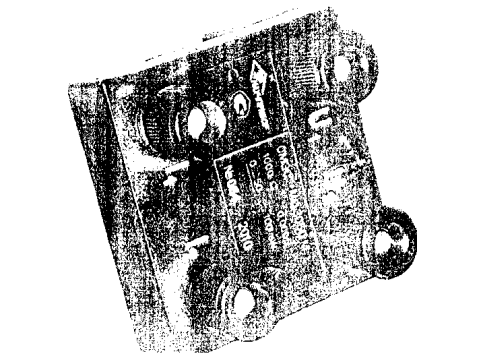

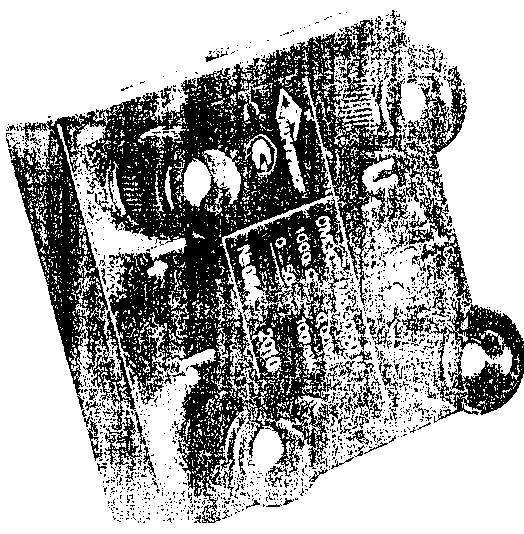

Меры электрического сопротивления однозначные МС ЗО5(.)М(далее ОМЭС) выполнены в трех модификациях МС ?го50М-1. МС ЗО5ОМ-2. МС 3O5OM-3. Конструктивно каждой модификации ОМЭС соответствует индивидуальный корпус из алюминиевого сплава. Внутри корпуса расположен герметизированный резистивный элемент или группа элементов, погруженных в теплопроводящую пасту. Резистивный элемент изготовлен из прецизионного нихромового сплава. Выводы резистивного элемент соединены с двумя токовыми и двумя потенциальными зажимами, расположенными в верхней части корпуса на изоляционной панели. ОМЭС модификации МС ЗО5ОМ-1 могут выпускаться в обычном, тропическом и экспортном исполнении.

Программное обеспечение отсутствует.

Технические характеристики

Модификация МС 3050М-1

Номинальные значения сопротивления, Ом: из ряда Г10п(где п=0,1,2,3,4,5 и не кратные десяти - в диапазоне (1,1-99999).

Классы точности для всех номинальных значений сопротивлений ОМЭС 0,0005; 0,001; 0,002.

Номинальная мощность рассеивания ОМЭС, Вт

Максимальная мощность рассеивания ОМЭС, Вт

для ОМЭС классов 0,0005; 0,001

для ОМЭС класса 0,002

Предельная мощность рассеивания ОМЭС, Вт

Предел допускаемой основной погрешности ОМЭС от нормирующего значения в течение года со дня поверки, % (годовая нестабильность сопротивления)

для класса точности 0,0005                                                             ±0,00025

для класса точности 0,001                                                                  ±0,0005

для класса точности 0,002                                                              ±0,0008

Допускаемое относительное отклонение действительного значения сопротивления от номинального, % не более

±0,005

Модификация МС 3050М - 2

Номинальные значения сопротивления, Ом: из ряда 1-10п(где п=0,1,2,3,4,) и не кратные десяти в диапазоне (1,1-99999).

Классы точности для всех номинальных значений ОМЭС - 0,0005; 0,001; 0,002; 0,005; 0,01.

Номинальная мощность рассеивания ОМЭС, Вт

Максимальная мощность рассеивания ОМЭС, Вт

для класса точности 0,0005

для класса точности 0,0001; 0,002; 0,005; 0,01

Предельная мощность рассеивания ОМЭС, Вт

Предел допускаемой основной погрешности ОМЭС от нормирующего значения в течение года со дня поверки, % (годовая нестабильность сопротивления) для класса точности 0,0005                                                             ±0,0005

для класса точности 0,001                                                                  ±0,001

для класса точности 0,002                                                                 ±0,0015

для класса точности 0,005                                                                 ±0,003

для класса точности 0,01                                                                   ±0,005

Допускаемое относительное отклонение действительного значения сопротивления от номинального, % не более

Модификация МС 3050М - 3 Номинальные значения сопротивления, Ом    0,001; 0,01; 0,1

Класс точности для всех номинальных значений сопротивлений ОМЭС 0,001; 0,002; 0,005; 0,01 Номинальная мощность рассеивания ОМЭС, Вт

Максимальная мощность рассеивания ОМЭС, Вт

Предельная мощность рассеивания ОМЭС, Вт

Предел допускаемой основной погрешности ОМЭС от нормирующего значения в течение года со дня поверки, % (годовая нестабильность сопротивления) для класса точности 0,001                                                                  ±0,001

для класса точности 0,002                                                                 ±0,002

для класса точности 0,005                                                                 ±0,005

для класса точности 0,01                                                                   ±0,01

Допускаемое относительное отклонение действительного значения сопротивления от номинального, % не бо

лее                                                                                          ±0,01

Нормальные и рабочие условия применения приведены в таблице 1.

Таблица 1

Полный срок службы, лет                                     15

Масса, кг не более                                              0,9

Габаритные размеры, мм не более                             90x70x70

Знак утверждения типа

Знак утверждения типа наносят методом металлографики на шильдик ОМЭС и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1.ОМЭС                                           -1шт.

2. Руководство по эксплуатации ИУСН. 411632.000 РЭ             - 1 шт.

3. Формуляр ИУСН. 411632.000 ФО                               - 1 шт.

4. Футляр укладочный                                             - 1 шт.

Поверка

осуществляется по ГОСТ 8.237-2003 «ГСП. Меры электрического сопротивления однозначные. Методика поверки».

В перечень основного поверочного оборудования входят

компаратор сопротивления Р 3015 с диапазоном измерения сопротивлений (1О'"“ Ю')0м;

установка УМИС-2М с диапазоном измерения сопротивлений (10~* 105 )О.м: -

компаратор-калибратор универсальный КМ 300К с диапазоном измерения сопротивлений

(Ю4-Ю5)Ом:

рабочие эталоны сопротивления 1-го разряда и меры сопротивления класса точности 0.001 с

диапазоном измерения сопротивлений (10"’.......105 )Ом.

термостат с рабочей температурой (20 -0,1.) °C;

терао.ммегр с диапазоном измерения от 5 • 107 до 1' 10м Ом и напряжением до 500В;

установка для испытания электрической прочности изоляции, мощностью не менее 0,25 кВ А на стороне высокого напряжения.

Сведении о методиках(ме годах) измерений мер электрического сопротивлении однозначных МС 3050М

Руководство по эксплуатации ИУСН.411632.000 РЭ раздел 3

Нормативные документы

1 .ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».

2 .ГОСТ 23737-79 «ГСИ. Меры электрического сопротивления. Общие технические условия». З.ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема .для средств измерений электрического сопротивления».

4 .ГОСТ 8.237-2003 «ГСИ. Меры электрического сопротивления однозначные. Методика поверки».

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора).
