Установки импульсные магнитные ИМПОК-1Б

Назначение

Установки импульсные магнитные ИМПОК-1Б (в дальнейшем установка ИМ-ПОК-1Б) предназначены для автоматического импульсного локального периодического намагничивания листового проката низкоуглеродистой стали, движущегося в потоке производства, и измерения градиента напряженности поля остаточной намагниченности.

Область применения - металлургические и машиностроительные предприятия для неразрушающего контроля механических свойств листового проката из низкоуглеродистых сталей толщиной 0,15-12,0 мм, движущегося со скоростью от 0,1 до 5,0 м/с, по установленной корреляционной связи между контролируемым механическим параметром и измеренным градиентом VHr.

Описание

Принцип работы установки заключается в периодическом локальном намагничивании движущегося листового проката с двух сторон импульсными магнитными полями, нормальные составляющие которых направлены навстречу друг другу, последующем измерении компенсационным методом максимальных значений градиентов нормальных составляющих напряженности поля остаточной намагниченности с обеих сторон движущегося проката и их усреднении (определении среднего арифметического или среднего геометрического).

Информация об измеренной величине выводится на цифровой индикатор и может быть передана на лентопротяжное записывающее устройство или на ПЭВМ. Предусмотрена возможность изменения числа измерений в минуту про&о^Щ4рналь-но скорости движения проката, а также автоматическая сигнализациЖ^ВЕ!^^^измеряемой величины за установленные пределы и автоматическое /пе^ЬЬючение поддиапазонов измерения.                                        I             1)

\\ \           Беларусь / ]

\Для документов/ //

Внешний вид установок ИМПОК-1Б приведен на рисунке 1.

Схема пломбирования установок ИМПОК-1Б для защиты от несанкционированного доступа к элементам регулировки с указанием места навесных пломб с оттиском знака поверки, а также нанесения знака поверки в виде клейма-наклейки, приведена в Приложении А к описанию типа.

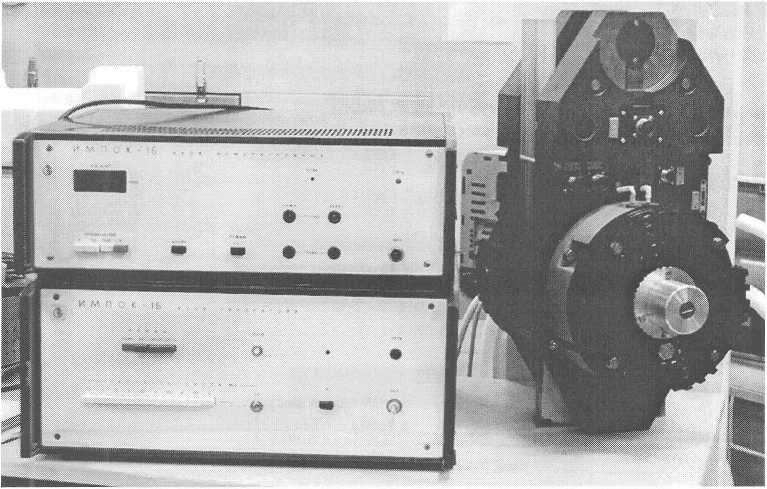

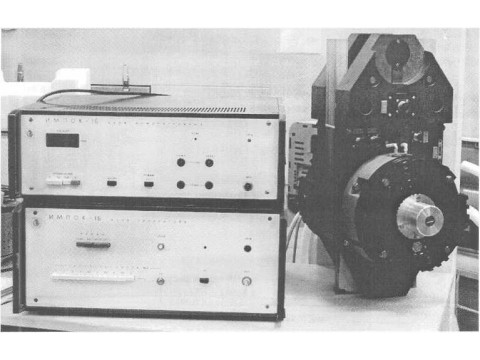

Рисунок 1 - Внешний вид установок ИМПОК-1Б

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Амплитуда импульсов напряженности магнитного поля на торце каждого из намагничивающих соленоидов, А/м.......................3,2-105±10%

Диапазон измерения градиента напряженности магнитного поля, А/м2................................................................от 2,5-102 до 5-104

со следующими поддиапазонами:

1 поддиапазон........................................................от 2,5-102 до 5-103

2 поддиапазон........................................................от 2,5-103 до 5-104

Диапазон показаний градиента напряженности магнитного поля, А/м2.......................................................................от 1 до 5104

Пределы допускаемой приведенной к верхнему значению рабочего поддиапазона погрешности при измерении градиента напряженности магнитного поля, %

Номинальная частота намагничивающих импульсов, соответствующая скорости движения проката 5 м/с, Гц

Дополнительная приведенная погрешность при измерении

градиента напряженности магнитного поля при изменении скорости движения проката на 1 м/с, %, не более

Дополнительная приведенная погрешность при измерении градиента

напряженности магнитного поля от смещений листа на 1 мм

перпендикулярно плоскости проката в пределах ±20 мм, %, не более

Максимальное число измерений в минуту . Минимальное число измерений за 5 минут

Индикация результатов измерения - цифровая со

ступенями квантования: - на 1-ом поддиапазоне измерения, А/м2

- на 2-ом поддиапазоне измерения, А/м2

Диапазоны напряжений на выходах для подключения регистрирующих устройств, В: цифровой выход (в двоичном коде):

-логический ноль, не более

-логическая единица, не менее

аналоговые выходы: - потенциальный на 1-ом поддиапазоне измерения......................................от 0,025 до 0,5

на 2-ом поддиапазоне измерения...........................................от 0,25 до 5

- токовый на 1-ом поддиапазоне измерения..................................от 0,0125 до 0,25

на 2-ом поддиапазоне измерения......................................от 0,125 до 2,5

Время установления рабочего режима, мин, не более

Время непрерывной работы с последующим 30-минут-ным перерывом для профилактики, час., не менее

Напряжение питания, В..................................................................187-242

Частота тока питания, Гц

Мощность, потребляемая установкой ИМПОК-1Б от сети,

В А, не более

Габаритные размеры, мм, не более: блока генератора длина

ширина

высота

блока измерительного длина

ширина

высота

преобразователя (каждого) длина

ширина

высота: без винтов крепления

с винтами крепления

Масса установки ИМПОК-1Б, кг, не более

в том числе: блока генератора

блока измерительного

преобразователей

Класс защиты от поражения электрическим током по ГОСТ 12.2.091

Климатические условия при эксплуатации: диапазон температуры окружающего воздуха, °C,..................от плюс 5 до плюс 40;

относительная влажность воздуха, %, 75 ... при 30 °C и более низких температурах; атмосферное давление, кПа,............................................................от 86 до 106.

Климатические условия при транспортировании:

диапазон температуры окружающего воздуха, °C,...............от минус 2^^плюс 55;

относительная влажность воздуха, %, до 95..................................

атмосферное давление, кПа,......................................................#.^.от'вб до\ W6.

Средняя наработка на отказ, ч, не менее............................."А ?.'и '30й)0

Средний срок службы до первого капитального ремонта, лет, ^е^ёнёе.у ./..6.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом, на передние панели измерительного блока и блока генератора в левой верхней части - методом сеткографии, офсетной печати или другим способом, обеспечивающим сохранность в течение всего срока службы.

Комплектность

Комплект поставки установки ИМПОК-1Б соответствует таблице 3.

Таблица 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100289280.008-2002 «Установка импульсная магнитная ИМПОК-1Б»

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»

ГОСТ 12.2.091-2012 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования» МРБ МП. 1144 -2002 «Установка импульсная магнитная ИМПОК-1 верки» с извещением об изменениях № 2.

Заключение

Установки импульсные магнитные ИМПОК-1Б соответствуют требованиям ТУ РБ 100289280.008-2002, ГОСТ 12997-84, ГОСТ 12.2.091-2012.

Установки соответствуют требованиям Технического регламента Таможенного союза «Электрическая совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 № ТС BY/112 11.01. ТР004 003 19143 от 28.10.2016.

Межповерочный интервал - не более 48 мес.
