Преобразователи термоэлектрические ТХА (К)-1199, ТХК (L)-1199, ТЖК (J)-1199, ТНН (N)-1199, TПП (S)-1199, ТПП (R)-1199, ТПР (B)-1199
| Номер в ГРСИ РФ: | РБ 03 10 1016 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | НП ООО "Энергоприбор", с/с Луговослободской, Минская обл. |
|
Описание типа РБ 03 10 1016 16 [2016-11-16]
rb-03-10-1016-16_2016-11-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1016 16 [2017-10-02]
rb-03-10-1016-16_2017-10-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1016 16 [2012-01-26]
rb-03-10-1016-16_2012-01-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1016 16 [2008-02-26]
rb-03-10-1016-16_2008-02-26.pdf
|
Скачать |
Преобразователи термоэлектрические ТХА(К)-1199, TXK(L)-1199, ТЖК(3)-1199, THH(N)-1199, ТПП(8)-1199, ТПП(Я)-1199, ТПР(В)-1199 (далее - термопары) предназначены для измерения температуры газообразных и жидких сред, неагрессивных материалу защитной арматуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1016 16 |
| Наименование | Преобразователи термоэлектрические ТХА (К)-1199, ТХК (L)-1199, ТЖК (J)-1199, ТНН (N)-1199, TПП (S)-1199, ТПП (R)-1199, ТПР (B)-1199 |
| Год регистрации | 2016 |
| Номер сертификата | 10672 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | НП ООО "Энергоприбор", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НП ООО "Энергоприбор"
Адрес: ул. Акад. А.К.Красина, 99-17, г. Минск, 220109
Контакты: (017)299-45-57, 299-34-74 / 299-35-79 / energopribor@energopribor.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002 и МРБ МП.2717-2017. |
Поверители
Скачать
|
Описание типа РБ 03 10 1016 16 [2016-11-16]
rb-03-10-1016-16_2016-11-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1016 16 [2017-10-02]
rb-03-10-1016-16_2017-10-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1016 16 [2012-01-26]
rb-03-10-1016-16_2012-01-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1016 16 [2008-02-26]
rb-03-10-1016-16_2008-02-26.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические ТХА(К)-1199, TXK(L)-1199, ТЖК(3)-1199, THH(N)-1199, ТПП(8)-1199, ТПП(Я)-1199, ТПР(В)-1199 (далее - термопары) предназначены для измерения температуры газообразных и жидких сред, неагрессивных материалу защитной арматуры.
Область применения - наука, предприятия химической, нефтехимической промышленности, а также другие области хозяйственной деятельности.
Описание
Принцип действия термопар основан на генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов.
Термопары ТЖВД-1199, ТХА(К)-1199, TXK(L)-1199, THH(N)-1199, ТПП(3)-1199, ТПП(Я)-1199, ТПР(В)-1199 имеют 71 исполнение (11 - 17, 011, 120, 013, 014, 21, 021, 210, 22, 220 - 222, 23, 230, 31 - 37, 311, 32У, 321, 322, 341 - 344, 350, 361, 370, 4, 41, 44 - 47, 50, 51 - 53, 510 - 515, 530, 531, 6, 61, 71 - 73, 071 - 073, 81 - 84, 810, 820) в зависимости от конструкции защитной арматуры, номинального давления, длины и диаметра монтажной части.
Защитная арматура термопар выполнена из коррозионностойких, жаростойких и жаропрочных сталей по ГОСТ 5632 или их аналогов, керамики или, по требованию потребителя, из других сплавов.
Внешний вид термопар приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено в приложении А.

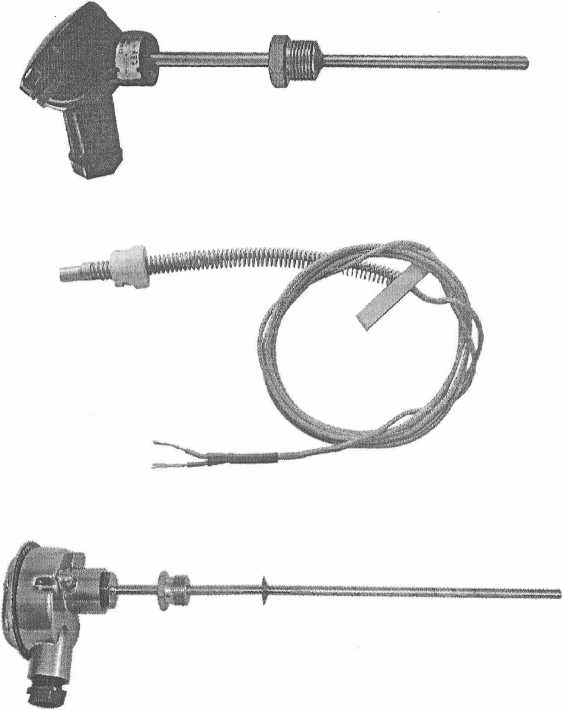

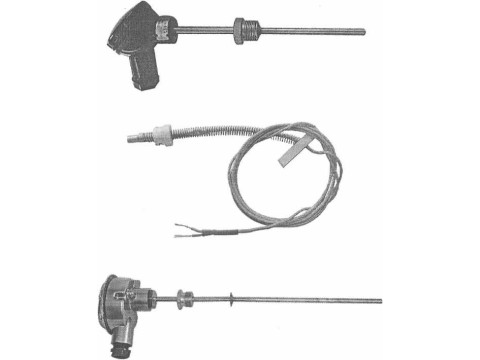

Рисунок 1 - Внешний вид преобразователей термоэлектрических ТХА(К)-1199, TXK(L)-1199, TXK(J)-1199, THH(N)-1199, ТПП(5)-1199, ТПП(К)-1199, ТПР(В)-1199
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики (в зависимости от исполнения термопар) приведены в таблицах 1 - 26.
Таблица 1
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
11, 011, 110 |
30/10 |
10,0 |
80-3150 |
10,0 |
1,9 |
|
12 |
30/10 |
0,4 |
160-3150 |
10,0 |
1,7 |
|
120 |
20/7 |
160-2000 |
8,0 | ||
|
13, 013 |
20/7 |
10,0 |
80-2000 |
10,0 (8,0) |
1,5 |
|
14, 014 |
20/7 |
10,0 |
60-1600 |
8,0 |
1,4 |
|
15 |
1/0,6 |
4,0 |
80-1000 |
6,0 (1,5) |
1,0 |
|
16 |
12/6 |
10,0 |
100-320 |
10,0(6,0) |
0,7 |
|
17 |
12/6 |
6,3 |
100-1600 |
10,0(6,0) |
1,4 |
|
20/7 |
10,0(8,0) | ||||
|
30/10 |
10,0 (9,0) |
Примечание:
-И - изолированный рабочий спай;
- Н - неизолированный рабочий спай.
Таблица 2
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Длина нерабочей части, (1_1±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
21, 021, 210 |
2/1,5 |
6,3 |
40-2000 |
60, 120, 200, 320 |
3,0 |
1,3 |
|
5/3 |
4,0 | |||||
|
5/3 |
4,5 | |||||
|
8/4 |
5,0 | |||||
|
10/6 |
6,0 | |||||
|
Примечание: - И - изолированный рабочий спай, Н - неизолированный рабочий спай; - термопары изготавливаются с длинами и диаметрами монтажной части, приведенными в таблице, в любом сочетании. | ||||||
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
22 |
2/1,5 |
0,4 |
80-2000 |
3,0 |
1,1 |
|
5/3 |
4,0 | ||||
|
5/3 |
4,5 | ||||
|
8/4 |
5,0 | ||||
|
10/6 |
6,0 | ||||
|
220 |
20/10 |
0,4 |
80-2000 |
3,0 |
1,2 |
|
22/12 |
4,0 | ||||
|
4,5 | |||||
|
221,222 |
1/0,6 |
0,4 |
80-2000 |
1,5 |
0,9 |
|
2/1,5 |
3,0 | ||||
|
5/3 |
4,0 | ||||
|
5/3 |
4,5 | ||||
|
23, 230 |
2/1,5 |
6,3 |
80-2000 |
3,0 |
1,2 |
|
5/3 |
4,0 | ||||
|
5/3 |
4,5 | ||||
|
8/4 |
5,0 | ||||
|
10/6 |
6,0 |
Примечание:
- И - изолированный рабочий спай, Н - неизолированный рабочий спай;
- термопары изготавливаются с длинами и диаметрами монтажной части, приведенными в таблице, в любом сочетании.
Таблица 4__________________________________________________
|
Исполнение |
Показатель тепловой инерции, с, не более (И) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
31, 311 |
50 |
10,0 |
200-3150 |
16,0 |
4,5 |
|
60 |
20,0 | ||||
|
80 |
27,0 | ||||
|
Примечание: - И - изолированный рабочий спай; - термопары изготавливаются с длинами и диаметрами монтажной части, приведенными в таблице, в любом сочетании. | |||||
|
Исполнение |
Показатель тепловой инерции, с, не более (И) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Длина нерабочей части (1_1±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
32 |
50 |
0,4 |
500-3150 |
— |
16,0 |
4,20 |
|
60 |
20,0 | |||||
|
80 |
27,0 | |||||
|
32У |
50 |
500-2000 |
400, 500, 800 |
16,0 |
2,5 | |
|
60 |
20,0 | |||||
|
Примечание - И - изолированный рабочий спай. | ||||||
Таблица 6
|
Исполнение |
Показатель тепловой инерции, с, не более (И) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Длина цельноточеного наконечника, (1_цн±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
321 |
50 |
0,4 |
500-2000 |
— |
20,0 |
2,5 |
|
322 |
400, 500, 800 | |||||
|
Примечание - И - изолированный рабочий спай. | ||||||
Таблица 7
|
Исполнение |
Показатель тепловой инерции, с, не более (И) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Резьба, М |
Диаметр монтажной части, (D±0,3), мм/ Диаметр нерабочей части, (D1±0,3), мм |
Масса, кг, не более |
|
33 |
20 |
— |
250-400 |
М20х1,5 |
8,0/16,0 |
1,7 |
|
30 |
10,0/20,0 | |||||
|
40 |
250-1250 |
12,0/20,0 | ||||
|
60 |
М27х2 М33х2 |
15,0/22,0 | ||||
|
80 |
18,0/20,0 | |||||
|
80 |
18,0/26,9 | |||||
|
80 |
20,0/26,9 | |||||
|
34 |
20 |
— |
250-400 |
— |
8,0/16,0 |
1,60 |
|
30 |
10,0/20,0 | |||||
|
40 |
250-1250 |
12,0/20,0 | ||||
|
60 |
15,0/22,0 | |||||
|
80 |
18,0/20,0 | |||||
|
80 |
18,0/26,9 | |||||
|
80 |
20,0/26,9 |
Примечание:
-И - изолированный рабочий спай;
- термопары изготавливаются с длинами и диаметрами монтажной части, приведенными в таблице, в любом сочетании;
- термопары не работают при избыточном давлении.
|
Исполнение |
Показатель тепловой инерции, с, не более (И) |
Номинальное давление PN, МПа |
Длина монтажной части, (!_±1), мм |
Длина нерабочей части, (1_1±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
341 |
120 |
— |
540, 740 |
200, 400, 600 |
25,0 |
1,4 |
|
342 |
180 |
500 |
40,0 |
1,6 | ||
|
Примечание: - И - изолированный рабочий спай; - термопары не работают при избыточном давлении. | ||||||
Таблица 9
|
Исполнение |
Показатель тепловой инерции, с, не более (И) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Длина чехла (L4±1), мм |
Длина нерабочей части, (1_1±1), мм |
Диаметр монтажной (D±0,3), мм |
Масса, кг, не более |
|
343 |
80 |
— |
800-3150 |
700- 1000 |
— |
40 |
1,80 |
|
344 |
80 |
400, 800 |
40 | ||||
|
Примечание: - И - изолированный рабочий спай; - термопары не работают при избыточном давлении. | |||||||
Таблица 10
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (L±1), мм |
Длина нерабочей части, (1_1±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
35 |
10/4 |
4,0 |
280-420 |
80 |
16,0(5,0) |
0,8 |
|
350 |
15/7 |
1000-5000 |
16,0(7,0) |
1,8 | ||
|
Примечание: - И - изолированный рабочий спай, Н - неизолированный рабочий спай; - термопары не работают при избыточном давлении; - масса термопары исполнения 350 приведена без учета массы кабеля (длина кабеля LK определяется по требованию потребителя). | ||||||
Таблица 11
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
36, 361 |
5/3 |
10 |
250-800 |
20(5) |
1,6 |
|
8/5 |
20(7) |
1,4 | |||
|
Примечание: - И - изолированный рабочий спай; - Н - неизолированный рабочий спай. | |||||
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Длина нерабочей части, (1_1±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
37 |
20/7 |
10 |
320-800 |
160-400 |
22(8) |
1,5 |
|
370 |
0,9 | |||||
|
Примечание: - И - изолированный рабочий спай, Н - неизолированный рабочий спай; - масса термопары исполнения 370 приведена без учета массы кабеля (длина кабеля LK определяется по требованию потребителя). | ||||||
Таблица 13
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
4 |
7/3 |
— |
10-320 |
4,0 |
0,120 |
|
10/4 |
5,0 | ||||
|
12/6 |
6,0 | ||||
|
41 |
4/2 |
60-250 |
3,0 |
0,070 | |
|
7/3 |
4,0 | ||||
|
10/4 |
5,0 | ||||
|
12/6 |
6,0 | ||||
|
20/7 |
8,0 | ||||
|
30/10 |
10,0 | ||||
|
44 |
10/4 |
20 |
5,0 |
0,050 | |
|
45 |
20/7 |
30 |
8,0 |
0,070 | |
|
46 |
7/3 |
20-100 |
4,0 |
0,090 | |
|
10/4 |
5,0 | ||||
|
12/6 |
6,0 | ||||
|
20/7 |
8,0 |
Примечание:
-И - изолированный рабочий спай, Н - неизолированный рабочий спай;
- термопары не работают при избыточном давлении;
- масса термопар приведена без учета массы кабеля (длина кабеля LK определяется по требованию потребителя).
Таблица 14 - Термопара исполнения 47
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Резьба, М |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
47 |
5/3 |
— |
3,5 |
М6х1 |
4,5 |
0,045 |
|
М8х1 |
6,0 |
0,060 | ||||
|
G3/8, G1/4, G1/8 |
8,0 |
0,070 | ||||
|
Примечание: - И - изолированный рабочий спай, Н - неизолированный рабочий спай; - масса термопар приведена без учета массы кабеля (длина кабеля 1_к определяется по требованию потребителя). | ||||||
Таблица 15
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажного кольца, (D±0,3), мм |
Масса, кг, не более |
|
50 |
20/10 |
— |
30 |
10,0(5,0) |
0,050 |
|
Примечание: - И - изолированный рабочий спай, Н - неизолированный рабочий спай; - масса термопар приведена без учета массы кабеля (длина кабеля LK определяется по требованию потребителя). | |||||
Таблица 16
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
51, 510 |
1/0,6 |
— |
100-20000 |
1,5 |
5,0 |
|
2/1,5 |
3,0 | ||||
|
5/3 |
4,0 | ||||
|
5/3 |
4,5 | ||||
|
8/4 |
5,0 | ||||
|
10/6 |
6,0 | ||||
|
12/8 |
8,0 | ||||
|
511 |
5/3 |
40-500 |
3,0 |
1,0 | |
|
512 |
5/3 | ||||
|
513 |
20/10 | ||||
|
514 |
2/1,5 | ||||
|
515 |
20/10 |
Примечание:
-И - изолированный рабочий спай, Н - неизолированный рабочий спай;
- термопары не работают при избыточном давлении;
- масса термопар приведена без учета массы кабеля (длина кабеля LK определяется по требованию потребителя).
|
Исполнение |
Диаметр термоэлектродного провода, мм |
Длина термопары, (1_±1), мм |
Показатель тепловой инерции, с, не более (Н) |
Продолж применения верхнем пре диапазона температу |
стельность термопары при щеле рабочего измеряемых р, ч, не более |
Масса, кг, не более | ||
|
ТХА(К) |
TXK(L) |
TXK(J) |
THH(N) | |||||
|
52 |
0,2 |
100-20000 |
0,6 |
100 |
100 |
100 |
100 |
0,04 |
|
0,3 |
0,8 |
0,06 | ||||||
|
0,5 |
1,0 |
0,10 | ||||||
|
0,7 |
1,2 |
0,12 | ||||||
|
1,0 |
1,5 |
1000 |
0,15 | |||||
|
1,2 |
1,7 |
1000 |
0,46 | |||||
|
Примечание: - Н - неизолированный рабочий спай; - продолжительность применения термопар соответствует спокойной атмосфере чистого воздуха, при которой изменение ТЭДС не превышает 1 %; - рекомендуемая среда применения - окислительная; - термопары не работают при избыточном давлении; - при температуре применения свыше 600 °C термопары являются датчиком разового монтажа. | ||||||||
Таблица 18
|
Исполнение |
Диаметр термоэлектродного провода, мм |
Длина термопары, (L±1), мм |
Показатель тепловой инерции,с, не более (Н) |
Продолжительность применения термопары при верхнем пределе рабочего диапазона измеряемых температур, ч, не более |
Масса, кг, не более | |||
|
ТХА(К) |
TXK(L) |
ТЖК(Л) |
THH(N) | |||||
|
0,3 |
0,8 |
1,40 | ||||||
|
0,5 |
1,0 |
100 |
100 |
100 |
100 |
1,66 | ||
|
53 |
0,7 |
100-20000 |
1,2 |
1,40 | ||||
|
1,0 |
1,5 |
1000 |
1,60 | |||||
|
1,2 |
1,7 |
1000 |
1,90 | |||||
|
530 |
2,5 |
100-20000 |
2,5 |
1000 |
1000 |
3,80 | ||
|
3,2 |
5,0 |
5,0 | ||||||
Примечание:
- Н - неизолированный рабочий спай;
- продолжительность применения термопары соответствует спокойной атмосфере чистого воздуха, при которой изменение ТЭДС не превышает 1 %;
- рекомендуемая среда применения - окислительная;
- термопары не работают при избыточном давлении.
|
Исполнение |
Диаметр термоэлектродного провода, мм |
Длина термопары, (1_±1), мм |
Показатель тепловой инерции,с, не более (Н) |
Продолжительность применения термопар при верхнем пределе рабочего диапазона измеряемых температур, ч, не более |
Масса, кг, не более | |||
|
ТХА(К) |
TXK(L) |
ТПП (S); ТПП (R) |
ТПР(В) | |||||
|
531 |
0,3 |
320-800 |
8 |
100 |
100 |
100 |
100 |
0,15 |
|
0,35 | ||||||||
|
0,4 | ||||||||
|
0,5 |
10 | |||||||
|
0,7 | ||||||||
|
1,0 |
10 |
00 | ||||||
Примечание - Н - неизолированный рабочий спай.
Таблица 20
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
6 |
4/2 |
— |
100-320 |
3,0 |
0,15 |
|
7/3 |
4,0 | ||||
|
4,5 | |||||
|
10/4 |
5,0 | ||||
|
12/6 |
6,0 |
0,16 | |||
|
61 |
2/1,5 |
— |
400-2000 |
3,0 |
0,30 |
|
5/3 |
4,0 | ||||
|
4,5 | |||||
|
8/4 |
5,0 | ||||
|
10/6 |
6,0 |
0,35 |
Примечание:
- И - изолированный рабочий спай, Н - неизолированный рабочий спай;
- термопара не работает при избыточном давлении;
- масса термопар приведена без учета массы кабеля (длина кабеля LK определяется по требованию потребителя).
Таблица 21
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
71, 071 |
20/8 |
10,0 |
120-1000 |
10,0 |
1,0 |
|
72, 072 |
30/10 |
0,4 |
320-1000 |
10,0 |
0,80 |
|
73, 073 |
12/8 |
10,0 |
120-1000 |
10,0 |
1,0 |
|
Примечание - И - изолированный рабочий спай, Н - неизолированный рабочий спай. | |||||
|
Исполнение |
Показатель тепловой инерции, с, не более (И/Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Длина нерабочей части, (1_1±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
81, 810 |
10/4 |
6,3 |
120-1600 |
1000-30000 |
5,0 |
2,5 |
|
20/7 |
8,0 | |||||
|
30/10 |
120-2000 |
10,0 | ||||
|
82, 820 |
4/2 |
6,3 |
120-2000 |
1000-20000 |
10,0(3,0) |
2,2 |
|
7/3 |
10,0(4,5) | |||||
|
12/6 |
10,0(6,0) | |||||
|
83 |
1,0/0,6 |
— |
40-500 |
210-3150 |
1,5 |
0,25 |
Примечание:
-И - изолированный рабочий спай, Н - неизолированный рабочий спай;
- масса термопар исполнений 810, 820, 83 приведена без учета массы кабеля (длина кабеля Ц определяется по требованию потребителя).
Таблица 23
|
Исполнение |
Показатель тепловой инерции, с, не более (Н) |
Номинальное давление PN, МПа |
Длина монтажной части, (1_±1), мм |
Диаметр монтажной части, (D±0,3), мм |
Масса, кг, не более |
|
84 |
0,6 |
— |
60 |
1,5 |
0,5 |
|
Примечание: - Н - неизолированный рабочий спай; - масса термопар приведена без учета массы кабеля (длина кабеля LK определяется по требованию потребителя). | |||||
Таблица 24 - Рабочий диапазон измеряемых температур термопар
|
Исполнение |
Тип преобразователей термоэлектрических | ||||||
|
ТХА(К)-1199 |
TXK(L)-1199 |
ТЖК(Л)-1199 |
THH(N)-1199 |
ТПП(Р)-1199; ТПП(Б)-1199 |
ТПР(В)-1199 | ||
|
Рабочий диапазон изме |
ряемых температур, °C | ||||||
|
11, 011, 110, 12, 120, 33, 343, 344, 71, 071, 72, 072, 73, 073 |
от-40 до +1100 |
от -40 до +600 |
от -40 до +750 |
от -40 до +1100 | |||
|
33, 34 |
от 0 до +1600 |
от +600 до +1600 | |||||
|
53 |
от -40 до +1200 |
— |
— | ||||
|
530 |
— |
— |
— |
— | |||
|
531 |
— |
— |
от 0 до +1300 |
от +600 до +1600 | |||
|
341 |
от 0 до +1100 |
— |
— |
от 0 до +1200 |
— | ||
|
342 |
— |
— | |||||
|
13, 013, 14, 014, 16, 17, 35, 350, 81, 810, 82, 820 |
от-40 до +800 |
от -40 до +600 |
от-40 до +750 |
от-40 до +800 |
— |
— | |
|
15 |
— |
— |
— | ||||
|
83, 84 |
— |
— |
— |
— | |||
|
21, 021, 210, 22, 220, 23, 230, 31, 311, 32, 32У, 51, 510, 61 |
от-40 до +1200 |
от -40 до +600 |
от-40 до +750 |
от -40 до +1200 |
— |
— | |
|
221,222 |
— |
от-40 до +600 |
— |
— | |||
|
321, 322 |
— |
— |
— |
— | |||
|
36, 361, 37, 370 |
от -40 до +900 |
от-40 до +600 |
от -40 до +750 |
от-40 до +900 |
— |
— | |
|
52 |
от -40 до +1000 |
от -40 до +600 |
от -40 до +600 |
от -40 до +700 | |||
|
4, 41,44-47, 50, 511-515 |
от -40 до +400 |
— |
— | ||||
|
6 |
от -40 до +300 |
— |
— | ||||
Примечание - допускается, по требованию потребителя, изготовление конкретной термопары с более узким рабочим диапазоном измеряемых температур.
Таблица 25 - Номинальные значения температуры применения термопар
|
Исполнение |
Тип преоб |
разователей термоэлектрических | ||||
|
ТХА(К)-1199 |
TXK(L)-1199 |
ТЖВД-1199 |
THH(N)-1199 |
ТПП(Н)-1199; ТПП(8)-1199 |
ТПР(В)-1199 | |
|
Номинальное значение температуры применения, °C | ||||||
|
11, 011, 110, 12, 120, 71, 071, 72, 072, 73, 073 |
900 |
450 |
650 |
1000 | ||
|
343, 344, |
1000 |
— |
— | |||
|
33, 34 |
1100 |
1300 | ||||
|
53 |
1100 |
1100 |
— |
— | ||
|
530 |
— |
— |
— |
— | ||
|
531 |
— |
— |
1100 |
1300 | ||
|
341 |
900 |
— |
— |
1100 |
— |
— |
|
342 |
— |
— | ||||
|
13, 013, 14, 014, 16, 17, 35, 350, 81, 810, 82, 820 |
600 |
450 |
650 |
600 |
— |
— |
|
15 |
— |
— |
— | |||
|
83, 84 |
— |
— |
— |
— | ||
|
21, 021, 210, 22, 220, 23, 230, 31, 311, 32, 32У, 51, 510, 61 |
1100 |
450 |
650 |
1100 |
— |
— |
|
221,222 |
— |
450 |
— |
— | ||
|
321,322 |
— |
— |
— |
— | ||
|
36, 361, 37, 370 |
700 |
450 |
650 |
700 |
— |
— |
|
52 |
700 |
500 |
500 |
600 |
— |
— |
|
4, 41,44-47, 50, 511-515 |
350 |
— |
— | |||
|
6 |
200 |
— |
— | |||
Таблица 26 - Пределы допускаемых отклонений от НСХ
|
Тип термопары |
Класс допуска по СТБ ГОСТ Р 8.585 |
Диапазон измерений, °C |
Пределы допускаемых отклонений от НСХ, ± At, °C |
|
1 |
2 |
3 |
4 |
|
ТХА(К)-1199 |
1 |
от - 40 до + 375 св. 375 до 1200 |
1,5 0,004-t |
|
2 |
от - 40 до + 333 св. 333 до 1200 |
2,5 0,0075-t | |
|
ТХК(1_)-1199 |
2 |
от - 40 до + 360 св. 360 до 600 |
2,5 0,7+0,005 t |
Продолжение таблицы 26
|
1 |
2 |
3 |
4 |
|
ТЖВД-1199 |
1 |
от - 40 до + 375 св. 375 до 750 |
1,5 0,004-t |
|
2 |
от 0 до 333 св. 333 до 750 |
2,5 0,0075-t | |
|
THH(N)-1199 |
1 |
от - 40 до + 375 св. 375 до 1200 |
1,5 0,004-t |
|
2 |
от - 40 до + 333 св. 333 до 1200 |
2,5 0,0075 t | |
|
ТПП (S)-1199 ТПП (R)-1199, |
2 |
от 0 до 600 св. 600 до 1600 |
1,5 0,0025t |
|
ТПР (В)-1199 |
2 |
от 600 до 1700 |
0,0025-t |
|
Примечание -1 - значение измеряемой температуры, °C. | |||
Степень защиты оболочки IP54 (для исполнений 52, 53, 530, 531 - IP00) по ГОСТ 14254-96.
Условия эксплуатации:
- температура окружающего воздуха от минус 30 до плюс 50 °C;
- относительная влажность воздуха не более 95 % при температуре 35 °C.
Условия транспортирования:
- температура окружающей среды от минус 50 до плюс 50 °C;
- относительная влажность воздуха (95 ± 3) % при 35 °C.
Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры термопары, Ом, не менее:
- 100 - при температуре (25±10) °C и относительной влажности от 30 до 80 %;
- 1,0 - при температуре 35 °C и относительной влажности 98 %;
- 1,0 - при температуре верхнего предела измерения до 300 °C;
- 0,07 - при температуре верхнего предела измерения до 600 °C;
- 0,025 - при температуре верхнего предела измерения до 800 °C;
- 0,005 - при температуре верхнего предела измерения до 1000 °C;
- 0,003 - при температуре верхнего предела измерения свыше 1000 °C.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на пластиковую самоклеющуюся пленку, наклеенную на клеммную головку термопары, а также указывается в паспорте на термопары.
Комплектность
Комплект поставки термопар приведен в таблице 27.
Таблица 27
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
РЮДК.02.ХХХ.000 |
1 шт. |
|
Паспорт |
РЮДК.02.ХХХ.000 ПС |
1 экз. |
|
Примечание - позиции «XXX» заполняются в зависимости от исполнения преобразователя термоэлектрического. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
ГОСТ 6616-94 |
Преобразователи Термоэлектрические. Общие технические условия. |
|
СТБ ГОСТ Р 8.585-2004 |
Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования. |
|
ГОСТ 8.338-2002 |
Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки (для термопар с длиной погружаемой части не менее 250 мм). |
|
ТУ РБ 37418148.005-99 |
Преобразователи термоэлектрические ТХА(К) - 1199, TXK(L) - 1199, TMK(J) - 1199, THH(N) - 1199, ТПП(Б)-1199, ТПП(Р)-1199, ТПР(В)-1199. Технические условия. |
|
МРБ МП. 2717-2017 |
Преобразователи термоэлектрические ТХА(К) - 1199, TXK(L) - 1199, T?KK(J) - 1199, THH(N) - 1199, ТПП(8)-1199, ТПП(Р)-1199, ТПР(В)-1199. Методика поверки (для термопар с длиной погружаемой части менее 250 мм). |
Заключение
Преобразователи термоэлектрические ТХА(К) - 1199, TXK(L) - 1199, TXK(J) - 1199, THH(N) - 1199, ТПП(3)-1199, ТПП(Н)-1199, ТПР(В)-1199 соответствуют требованиям ТУ РБ 37418148.005-99, ГОСТ 6616-2009, СТБ ГОСТ Р 8.585-2004.
Межповерочный интервал - не более 12 месяцев (для термопар применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
