Корректоры объема газа электронные серии ЕC
| Номер в ГРСИ РФ: | РБ 03 07 2898 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «RMG Messtechnik GmbH», Германия |
Корректоры объема газа электронные серии ЕС (далее - корректоры) предназначены для преобразования сигналов от счетчиков газа, термопреобразователей сопротивления, датчиков давления и приведения измеренного счетчиками газа объема в рабочих условиях к стандартным условиям, с учетом коэффициента сжимаемости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2898 16 |
| Наименование | Корректоры объема газа электронные серии ЕC |
| Год регистрации | 2016 |
| Номер сертификата | 10679 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | фирма "RMG Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "RMG Messtechnik GmbH"
Адрес: Postfach 280, 35502 Butzbach
Контакты: +49 561 5007 107 / messtechnik@rmg.de
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1620-2012 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 2898 16 [2008-04-03]
rb-03-07-2898-16_2008-04-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2898 16 [2017-03-17]
rb-03-07-2898-16_2017-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2898 16 [2012-05-04]
rb-03-07-2898-16_2012-05-04.pdf
|
Скачать |
Описание типа
Назначение
Корректоры объема газа электронные серии ЕС (далее - корректоры) предназначены для преобразования сигналов от счетчиков газа, термопреобразователей сопротивления, датчиков давления и приведения измеренного счетчиками газа объема в рабочих условиях к стандартным условиям, с учетом коэффициента сжимаемости.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и другие области хозяйственной деятельности.
Описание
Корректоры объема газа выпускают следующих исполнений: ЕС 24, ЕС 600, ЕС 900, ЕС 912, ЕС 922.
Корректоры состоят из первичного преобразователя давления, платы процессора, дисплея, размещенных на одном корпусе, и выносного термопреобразователя сопротивления. Сигнал от счетчика газа об измеренном в рабочих условиях объеме газа поступает в корректор объема газа, который с учетом температуры, давления и рассчитанного коэффициента сжимаемости приводит объем, измеренный счетчиком, к стандартным условиям.
Данные по составу газа вводятся в корректоры вручную либо с помощью протокола MODBUS.
В качестве счетчиков газа могут использоваться ротационные, турбинные и ультразвуковые счетчики, внесенные в Государственный реестр средств измерений Республики Беларусь.
В качестве термопреобразователей сопротивления используются термопреобразователи сопротивления типа Pt 1000 по СТБ EN 60751-2011.
Для вычисления коэффициента сжимаемости газа применяются следующие методы:
- для ЕС 600: AGA-NX-19, AGA 8-92DC;
- для ЕС 24, ЕС 900, ЕС 912, ЕС 922: AGA-NX-19.
На дисплее корректоров отображается информация о результатах измерений и функционировании прибора, в том числе:
- объем газа в рабочих и стандартных условиях;
- расход газа;
- абсолютное давление и температура газа;
- коэффициенты сжимаемости и коррекции;
- коды ошибок и т.д.
Внешний вид корректоров приведен на рисунке 1.

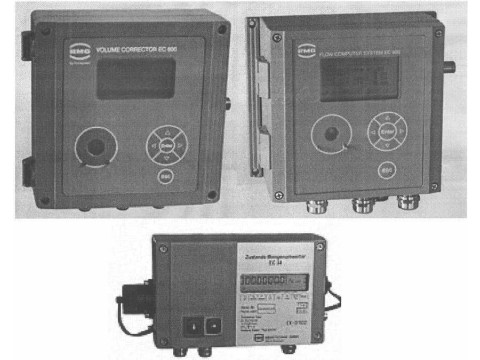

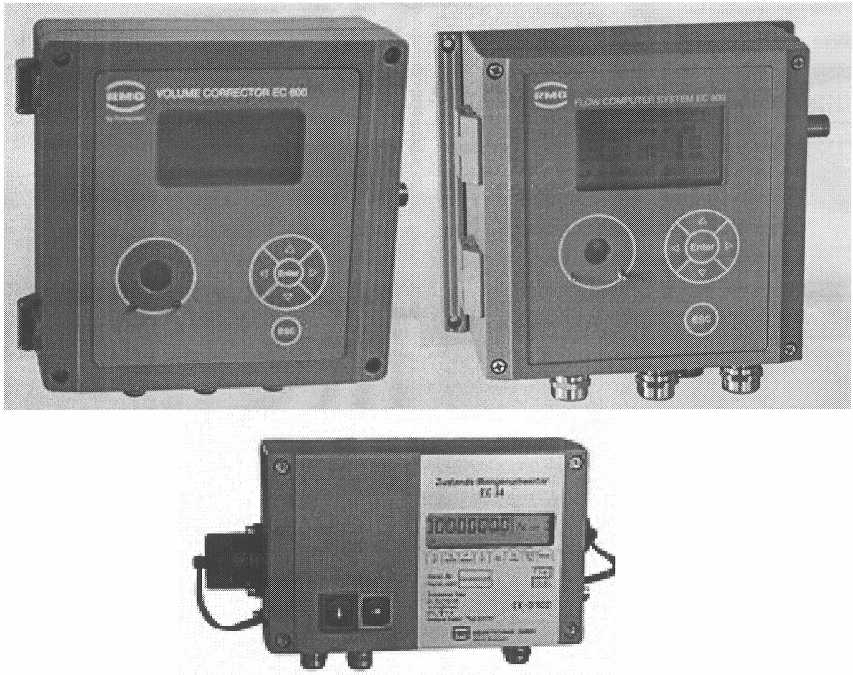

Рисунок 1 - Внешний вид корректоров объема газа электронных серии ЕС
Место нанесения знака поверки (кпейма-наклейки) приведено в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
ЕС 24 |
ЕС 600 |
ЕС 900 (ЕС 912, ЕС 922) | |
|
1 |
2 |
3 |
4 |
|
Диапазон измерений температуры газа, °C |
от минус 10 до плюс 50 (при диапазонах измерения давления от 0,8 до 4 МПа и от 1,4 до 7 МПа); от минус 20 до плюс 60 (при остальных диапазонах) |
от минус 25 до плюс 60 |
от минус 20 до плюс 60 |
|
Пределы допускаемой относительной погрешности при измерении температуры, % |
±0,1 |
- |
±0,1 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °C |
- |
±0,2 |
- |
|
Диапазон измерений абсолютного давления, МПа |
от 0,07 до 0,20 от 0,08 до 0,50 от 0,2 до 1,0 от 0,4 до 2,0 от 0,8 до 4,0 от 1,4 до 7,0 |
для AGA-NX-19: от 0,08 до 0,52; для AGA 8-92DC: от 0,08 до 0,52 от 0,2 до 1,0 от 0,4 до 2,0 от 0,7 до 3,5 от 1,4 до 7,0 |
от 0,07 до 0,20 от 0,08 до 0,50 от 0,2 до 1,0 от 0,5 до 2,0 от 0,8 до 4,0 от 1 до 7 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой относительной погрешности при измерении давления, % |
±0,4 |
±0,25 |
±0,4 |
|
Пределы допускаемой абсолютной погрешности при преобразовании импульсного сигнала счетчика в значение объема, имп |
±1 | ||
|
Пределы допускаемой относительной погрешности при приведении объема газа к стандартным условиям, % |
±0,6 |
±0,5 |
±0,6 |
|
Диапазон рабочих температур, °C |
от минус 20 до плюс 60 |
от минус 25 до плюс 70 |
от минус 25 до плюс 55 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP65 | ||
|
Номинальное напряжение питания, В: - литиевая батарея; - блок питания постоянного тока; - сеть переменного тока |
3,6 (2 батареи) 24 |
3,6 (2 батареи) 10 |
3,6 (2 батареи) 24 230 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки:
- корректор объема газа электронный серии ЕС;
- комплект монтажных принадлежностей;
- упаковка;
- эксплуатационная документации фирмы-изготовителя.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "RMG Messtechnik GmbH" (Германия).
Методика поверки МРБ МП. 1620-2012 "Корректоры объема газа электронные серии ЕС. Методика поверки".
Заключение
Корректоры объема газа электронные серии ЕС соответствуют технической документации фирмы-изготовителя "RMG Messtechnik GmbH" (Германия).
Соответствуют требованиям ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия ТС № RU Д-ОЕ.ОМ02.В.21456 до 24.11.2021).
Соответствуют требованиям ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат № ТС RU С-ОЕ.ГБ08.В.0Ю19 до 18.05.2020).
Межповерочный интервал - не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
