Стенды для измерения и регулировки углов установки колес автомобилей серии DSP-BY
| Номер в ГРСИ РФ: | РБ 03 19 4501 16 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Производитель / заявитель: | "Hunter Engineering Company", США |
Стенды для измерения и регулировки углов установки колес автомобилей серии DSP-BY предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес всех марок легковых автомобилей, грузовиков малой грузоподъемности, грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических станций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 4501 16 |
| Наименование | Стенды для измерения и регулировки углов установки колес автомобилей серии DSP-BY |
| Год регистрации | 2016 |
| Номер сертификата | 10682 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | фирма "Hunter Engineering Company", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Hunter Engineering Company"
Адрес: 11250 Hunter Drive, Bridgeton, Missouri 63044-2391
Контакты: (314) 731-3020-0 / (314) 731-0132 / international@hunter.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка стендов DSP проводится по МРБ МП. 2091-2010, стендов DSP-BY по МРБ МП.2147-2011. |
Поверители
Скачать
|
Описание типа РБ 03 19 4501 16 [2017-02-28]
rb-03-19-4501-16_2017-02-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 19 4501 16 [2011-02-24]
rb-03-19-4501-16_2011-02-24.pdf
|
Скачать |
Описание типа
Назначение
Стенды для измерения и регулировки углов установки колес автомобилей серии DSP-BY предназначены для измерения, контроля и регулировки углов установки управляемых и неуправляемых колес всех марок легковых автомобилей, грузовиков малой грузоподъемности, грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических станций.
Стенды могут быть использованы на автотранспортных предприятиях, автомобильных заводах и станциях технического обслуживания автотранспортных средств.
Описание
Стенды конструктивно состоят из передвижной приборной стойки, четырех измерительных головок с комплектом вспомогательных устройств для крепления их на колеса автомобиля, и двух электронных или механических поворотных дисков. Принцип действия стендов основан на измерении угловых параметров, определяющих положение осей и всех четырех колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров. Обработка информации и выдача результатов измерений проводится с помощью компьютера с программным обеспечением «Windows» версии WinAlign® 14.1 и выше, на базе «Linux» версии 2.0.0.30 и выше.
Измерительные головки стендов включают в себя четыре, шесть или восемь прецизионных датчиков с зарядовой связью (CCD-матрица), работающие в инфракрасном спектре лучей. На панели измерительных головок имеются кнопки управления и уровень.
Приборная стойка стендов включает в себя модуль персонального или индустриального компьютера с микропроцессорной системой обработки результатов измерений, цветной дисплей, принтер формата А4 и клавиатуру.
колеса
В
Г ^ереийй
Электронные поворотные круги устанавливаются под передние автомобиля и подключаются кабелем к приборной стойке стендов.
Приборные стойки поставляются двух видов на базе персо компьютера с программным обеспечением «Windows»: WA210E, WA360E, WA370E, WA380E, WA470E, WA480E, WA210TDBMWE, WA3
WA360TDBMWE, WA480TDBMWE, WA360MBE, WA360VMBE, WA370MBE, WA370VMBE, WA320VEVAGE, WA320VVAGE, WA360VAGE, WA360VEVAGE, WA370VAGE, WA370VEVAGE, WA380VEVAGE, WA470VEVAGE и на базе индустриального компьютера с программным обеспечением «Linux»: РА210Е, РА220Е, РА260Е.
В зависимости от различных вариантов исполнений, комплектации фирма "Hunter Engineering Company", выпускает следующий модельный ряд стендов: DSP706-BY, DSP708-BY, DSP740T-BY, DSP760T-BY.
Стенды исполнения DSP740T-BY оснащены измерительной системой, состоящей из 4 датчиков.
Стенды исполнений DSP706-BY, DSP760T-BY оснащены измерительной системой, состоящей из 6 датчиков.
Стенды исполнения DSP708-BY, оснащены измерительной системой, состоящей из 8 датчиков.
Стенды исполнений DSP706-BY, DSP708-BY используются для измерения углов установки колес всех марок легковых автомобилей, грузовиков малой грузоподъемности.
Стенды исполнений DSP740T-BY, DSP760T-BY используются для измерения углов установки колес грузовых автомобилей.
Управление процессом измерений во всех исполнениях стендов серии DSP производится путем переключения программ с помощью клавиатур пульта дистанционного управления и персонального компьютера. В память персонального компьютера стендов заложена база 15 региональных банков данных, в каждом из которых имеется более 15000 наименований моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой соответствия параметров, установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля и измерений.

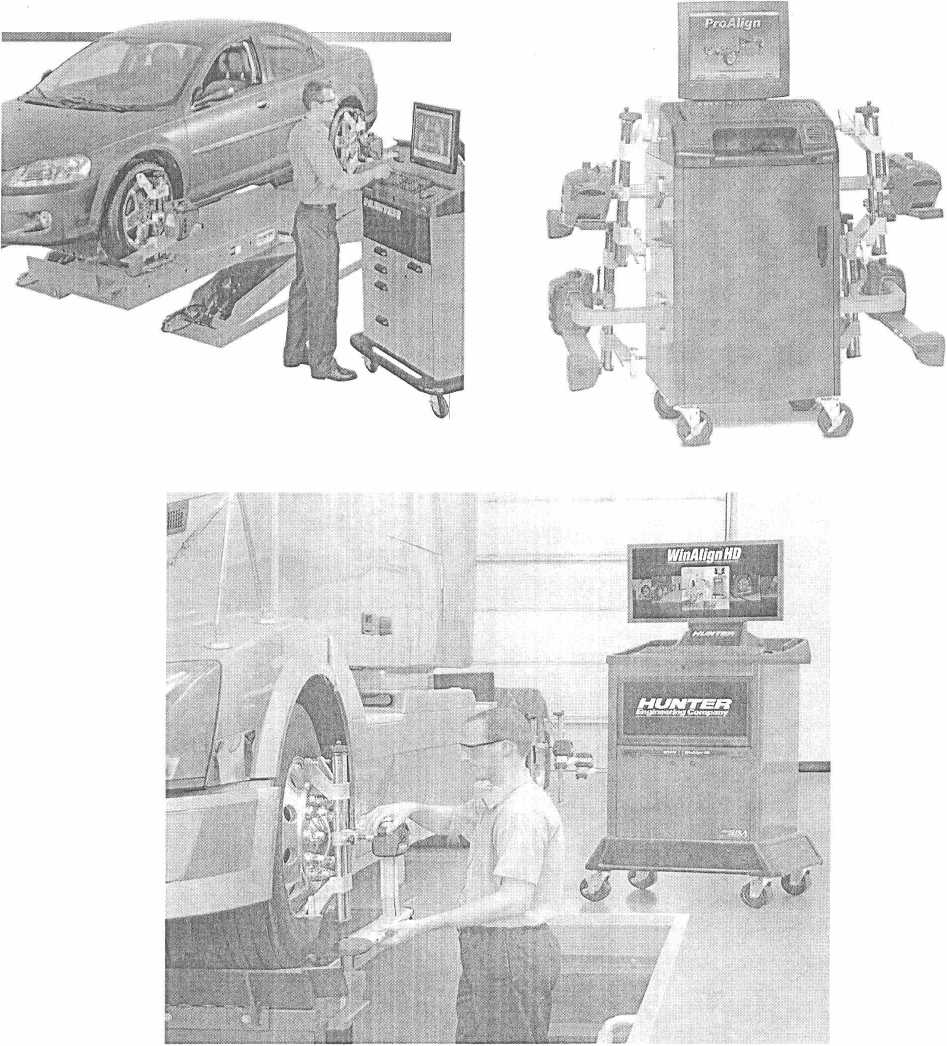

Внешний вид и схема с указанием мест нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

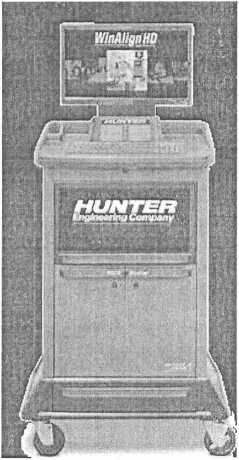

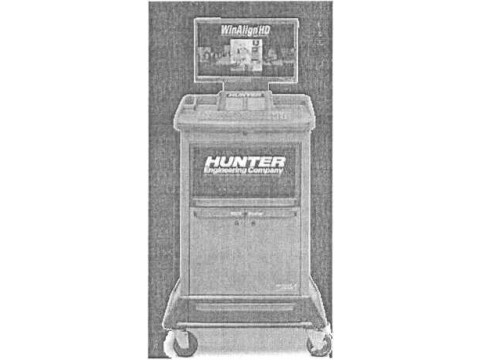

Внешний вид стендов представлен на рисунке 1.
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики стендов для измерения и регулировки углов установки колес автомобилей серии DSP-BY приведены в таблице.
Таблица 1
продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений |
± 2' |
|
Дискретность показаний |
Т |
|
Суммарный угол схождения колес Диапазон измерений |
± 8° |
|
Пределы допускаемой абсолютной погрешности измерений |
± 4' |
|
Дискретность показаний |
1' |
|
Угол развала колес Диапазон измерений |
± 8° |
|
Пределы допускаемой абсолютной погрешности измерений |
± 5’ |
|
Дискретность показаний |
1' |
|
Угол оси тяги** Диапазон измерений |
±4° |
|
Пределы допускаемой абсолютной погрешности измерений |
± 2' |
|
Дискретность показаний |
V |
|
Угол продольного наклона оси** Диапазон измерений |
± 19° |
|
Пределы допускаемой абсолютной погрешности измерений |
± 5' |
|
Дискретность показаний |
Т |
|
Угол поперечного наклона оси** Диапазон измерений |
± 19° |
|
Пределы допускаемой абсолютной погрешности измерений |
± 5' |
|
Дискретность показаний |
Т |
|
Разность углов поворота** Диапазон измерений |
± 22,5° |
|
Пределы допускаемой абсолютной погрешности измерений |
± 3’ |
|
Дискретность показаний |
1' |
|
Максимальный угол поворота колес Диапазон показаний |
0-22,5° |
|
Напряжение питания переменного тока |
Напряжение переменного тока от |
|
115 до 230 В частотой 50/60 Гц | |
|
Максимальная потребляемая мощность, Вт |
691,8 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP30 ^==5^ |
|
Диаметр обода колеса |
от 254 мм до 622 мм |
|
24,5") {{ ( | |
|
стр. 4 из 7 |
II \ средств измерении М \ Республики Беларусь/ \\ \Для докумеятов/ |
продолжение таблицы 1
|
1 |
2 |
|
Масса, кг, не более без аксессуаров |
206 |
|
Габаритные размеры, мм, не более |
WA 1778x889x737 РА 1511x584x572 |
|
Температура окружающего воздуха в условиях эксплуатации |
от 0 °C до 50 °C |
|
Температура окружающего воздуха при транспортировке и хранении |
от минус 25 °C до плюс 65 °C без конденсата |
|
Примечание - знак ** - параметр рассчитывается по алгоритму программного обеспечения стенда. | |
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
В комплект поставки стендов для измерения и регулировки углов установки колес автомобилей серии DSP-BY входят:
- стенд для измерения, контроля и регулировки углов установки колес автомобилей;
- 17, 19 -дюймовый цветной монитор;
- фиксаторы рулевого колеса и педали тормоза;
- пакет программного обеспечения версии «Windows» версии WinAlign® 14.1 и выше, на базе «Linux» версии 2.0.0.30 и выше;
- комплект колесных зажимов;
- - комплект измерительных головок;
- инструкция по эксплуатации;
- методика поверки МРБ МП. 2147-2011
- методика поверки МРБ МП. 2091-2010
Дополнительная комплектация (по требованию заказчика):
- спойлер-адаптеры для автомобилей с нестандартной конфигурацией бамперов;
- принтер.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Hunter Engineering Company", США.
ГОСТ 25176-82 "Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования."
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
МРБ МП. 2147-2011 «Стенды для измерения контроля и регулировки углов установки колес автомобилей. Методика поверки».
МРБ МП. 2091-2010 «Стенды для измерения и регулировки колес автомобилей серии DSP. Методика поверки».
Заключение
Стенды для измерения и регулировки углов установки колес автомобилей серии DSP-BY соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 25176-82.
Стенды для измерения и регулировки углов установки колес автомобилей серии DSP-BY соответствуют требованиям ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01.ТР004 003 19062, срок действия с 25.10.2014 по 24.10.2021 включительно).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт,93, тел. 3349813.
Аттестат аккредитации № BY/112 02.1.0.0025
