Измерители концентрации газов переносные комбинированные КОМБИ-МК
| Номер в ГРСИ РФ: | РБ 03 09 0768 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | РУП "БЕЛГАЗТЕХНИКА", г. Минск |
Измерители концентрации газов переносные комбинированные КОМБИ-МК (в дальнейшем - приборы), взрывозащищенные, непрерывного действия, предназначены для измерения концентрации горючих газов и паров во взрывоопасных зонах помещений классов В-1, В-1 а, В-16, и наружных установок класса В-1 г, согласно гл. 7.3 ПУЭ, а также для измерения концентрации кислорода в воздухе. Маркировка взрывозащиты "1ExibdsllCT5 X".
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 0768 16 |
| Наименование | Измерители концентрации газов переносные комбинированные КОМБИ-МК |
| Год регистрации | 2016 |
| Номер сертификата | 10670 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | РУП "Белгазтехника", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "Белгазтехника"
Адрес: ул. Гурского, 30, 220015, г. Минск
Контакты: (017)251-75-61 / (017)251-73-23 / marketing@belgastehnika.by
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применение ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МП.МН 613-99. |
Поверители
Скачать
|
Описание типа РБ 03 09 0768 16 [2016-11-17]
rb-03-09-0768-16_2016-11-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 0768 16 [2011-04-25]
rb-03-09-0768-16_2011-04-25.pdf
|
Скачать |
Описание типа
Назначение
Измерители концентрации газов переносные комбинированные КОМБИ-МК (в дальнейшем - приборы), взрывозащищенные, непрерывного действия, предназначены для измерения концентрации горючих газов и паров во взрывоопасных зонах помещений классов В-1, В-1 а, В-16, и наружных установок класса В-1 г, согласно гл. 7.3 ПУЭ, а также для измерения концентрации кислорода в воздухе. Маркировка взрывозащиты "1ExibdsllCT5 X".
Метрологические параметры приборов при измерении концентрации горючих газов нормируются для следующих видов газов: метан, пропан.
Область применения - службы и предприятия газовой отрасли и коммунального хозяйства, занимающиеся эксплуатацией газового оборудования, промышленные предприятия, где наличие указанных газов представляет угрозу для здоровья, а также организации, осуществляющие экологический контроль за окружающей средой.
Описание
Принцип действия прибора основан:
- на регистрации изменения падения напряжения на чувствительном плече датчика газа при воздействии на него горючего газа;
- на изменении разности потенциалов между выводами датчика кислорода при изменении концентрации кислорода в воздухе.
Конструктивно прибор состоит из измерительного блока, устанавливаемых в специальный отсек измерительного блока аккумуляторов и выно^^^О&Й^ка датчиков. // Ф
Место пломбирования - углубление под винт крепления, раслс(ж)женно@в| о тыльной стороны корпуса прибора под блоком аккумуляторов. Знак пове№Й^№тиа - наклейка) наносится на переднюю панель прибора на свободномС^еЕЕе^^га клейкую ленту, в соответствии с приложением А.

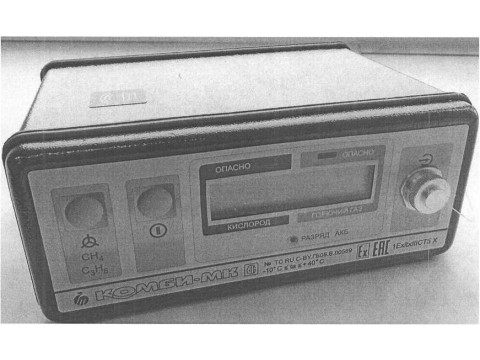

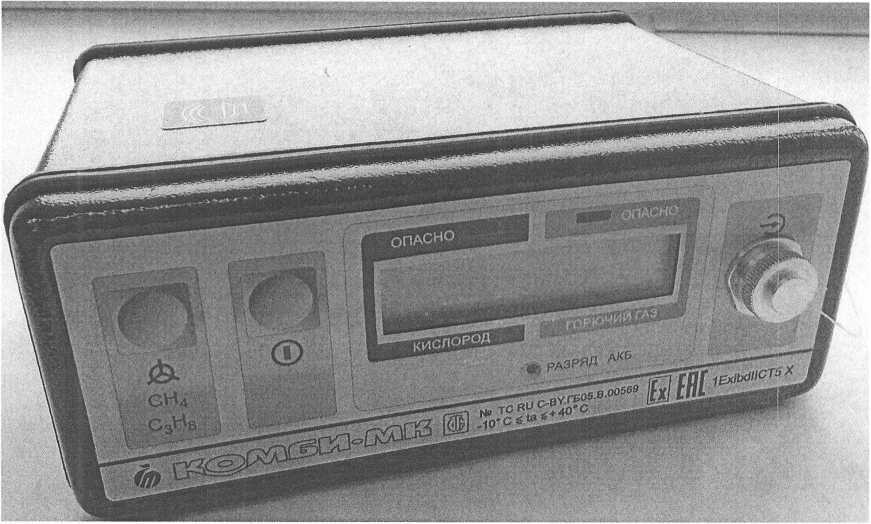

Внешний вид прибора приведен на рисунке 1.
Рисунок 1 - Внешний вид прибора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов указаны в таблице 1.
Таблица 1
|
Наименование и единица измерения |
Значение |
|
1 Диапазон измерения концентрации горючих газов, объемная доля, %: а) метана б)пропана |
от 0 до 2,5 от 0 до 1,05 |
|
2 Диапазон показаний концентрации горючих газов, объемная доля, %: а) метана б)пропана |
от 0 до 5,0 от 0 до 2,1 |
|
3 Диапазон измерения объемной доли кислорода в воздухе, % |
от 4 до 25 |
|
4 Пределы допускаемой основной абсолютной погрешности при измерении концентрации горючего газа, объемная доля, %: а) метана б)пропана |
±0,25 ±0,11 |
|
5 Пределы допускаемой основной абсолютной погрешности при измерении концентрации кислорода, объемная доля, % |
±1,0 |
|
6 Предел допускаемой вариации выходного сигнала по горючему газу, объемная доля, %: а) метана б)пропана |
0,13 —— |
Продолжение таблицы 1
|
Наименование и единица измерения |
Значение |
|
7 Предел допускаемой вариации выходного сигнала по кислороду, объемная доля, % |
0,5 |
|
8 Дрейф выходного сигнала за 8 часов по горючему газу, объемная доля, %: а) метана б)пропана |
±0,13 ±0,05 |
|
9 Дрейф выходного сигнала за 8 часов по кислороду, объемная доля, %, не более |
±0,5 |
|
10 Пределы допускаемого значения дополнительной абсолютной погрешности при измерении концентрации горючих газов, вызванной отклонениями от нормальных условий: - температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C а) метана, объемная доля, % б) пропана, объемная доля, % - относительной влажности окружающей среды а) метана, объемная доля, % б) пропана, объемная доля, % |
±0,05 ±0,02 ±0,13 ±0,05 |
|
11 Пределы допускаемого значения дополнительной абсолютной погрешности при измерении концентрации кислорода, вызванной отклонениями от нормальных условий: - температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, объемная доля, % - относительной влажности окружающей среды, объемная доля, % |
±0,2 ±0,5 |
|
12 Диапазон настройки порогов срабатывания сигнализации по горючему газу (программируемый в диапазоне), объемная доля, % |
от 0 до 2,50 |
|
13 Диапазон настройки порогов срабатывания сигнализации по кислороду (программируемый в диапазоне), объемная доля, % |
от 4 до 25,0 |
|
14 Пределы допускаемого значения абсолютной погрешности срабатывания сигнализации по концентрации горючего газа, объемная доля, % |
±0,02 |
|
15 Пределы допускаемого значения абсолютной погрешности срабатывания сигнализации по концентрации кислорода, объемная доля, % |
±0,2 |
|
16 Время срабатывания сигнализации, при объемной доле горючего газа в воздухе в 1,6 раза больше порога, с, не более |
5 |
|
17 Время срабатывания сигнализации, при объемной доле кислорода в воздухе в 1,6 раза меньше порога, с, не более |
15 |
|
18 Время прогрева прибора, мин, не более |
2 |
|
19 Вид питания |
автономный |
Продолжение таблицы 1
|
Наименование и единица измерения |
Значение |
|
20 Напряжение питания, В |
+1,1 6,0 -1,0 |
|
21 Напряжение холостого хода блока питания, В, не более |
7,1 |
|
22 Ток короткого замыкания блока питания, А, не более |
0,8 |
|
23 Потребляемый ток, А, не более |
0,25 |
|
24 Габаритные размеры, мм, не более |
200x90x160 |
|
25 Масса (без аккумуляторов), кг, не более |
1,7 |
|
26 Время непрерывной работы без подзарядки аккумуляторов, ч, не менее |
7 |
|
27 Диапазон рабочих температур, °C |
от минус 10 до плюс 40 |
|
28 Средняя наработка на отказ, ч, не менее |
15 000 |
|
29 Средний срок службы до списания, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на пленку, находящуюся на передней панели прибора, методом многоцветной печати с ламинированием, и типографским способом в паспорт прибора.
Комплектность
Комплект поставки приборов указан в таблице 2.
Таблица 2
|
Наименование |
Кол. |
|
1 Измеритель концентрации газов переносной комбинированный КОМБИ-МК - блок электронный (с ремнем) - блок выносных датчиков |
1 |
|
2 Адаптер сетевой |
1 |
|
3 Пульт управления технологический |
1 |
|
1 | |
|
4 Камера поверочная |
1 |
|
5 Ключ специальный |
1 |
|
6 Паспорт |
1 |
|
7 Методика поверки МП.МН 613-99 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ТУ РБ 05550283.041-99 Измеритель концентрации газов переносной комбинированный КОМБИ - МК. Технические условия.
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические.
технические условия; // (Ф \
- ГОСТ 12997-84 Изделия ГСП. Общие технические условия; ((
’ V, \ДЛЯ документе^/
- ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
- ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP).
Заключение
Приборы соответствуют ТУ РБ 05550283.041-99, ГОСТ 13320-81, ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-963, ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии № ТС BY/112 11.01. ТР020 003 08016, выдана 19.09.2014, срок действия до 16.06.2019.), ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия RU С-ВУ.ГБ05.В.00569, выдан 27.05.2014, срок действия до 27.05.2019).
Межповерочный интервал - не более 6 месяцев (для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
г.Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
