рН-метры промышленные АТЛАНТ 2101

рН-метры промышленные АТЛАНТ 2101 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 09 5454 16
Раздел:	Средства измерений физико-химических величин [9]
Производитель / заявитель:	ЗАО "АТРЭКО", г. Раменское, Московская обл.

Скачать

	Описание типа РБ 03 09 5454 16 [2017-01-19] rb-03-09-5454-16_2017-01-19.pdf	Скачать
	Описание типа РБ 03 09 5454 16 [2014-09-17] rb-03-09-5454-16_2014-09-17.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

pH-метры промышленные АТЛАНТ 2101 (далее - pH-метры) предназначены для потенциометрических измерений показателя активности ионов водорода (pH) и температуры анализируемой воды и водных растворов, не вызывающих коррозии нержавеющей стали и не разрушающих материалы конструкции датчиков.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 5454 16
Наименование	рН-метры промышленные АТЛАНТ 2101
Год регистрации	2016
Номер сертификата	10659
Дата регистрации	2016-09-29
Срок действия	2020-07-28
Получатель сертификата	ЗАО "АТРЭКО", г. Раменское Московской обл., Россия (RU)

Производитель / Заявитель

ЗАО "АТРЭКО"

Адрес: 140104, Московская область, г. Раменское, 100-й Свирской дивизии ул., д. 11

Контакты: (495)785-84-49

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по Р.50.2.036-2004.
Признание поверки	Первичная при выпуске из производства: ВНИИФТРИ (аттестат аккредитации - № RA.RU. 311478, шифр поверительного клейма - Т)(НТК №09-16).

Поверители

Скачать

	Описание типа РБ 03 09 5454 16 [2017-01-19] rb-03-09-5454-16_2017-01-19.pdf	Скачать
	Описание типа РБ 03 09 5454 16 [2014-09-17] rb-03-09-5454-16_2014-09-17.pdf	Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип работы pH-метров основан на измерении электродвижущей силы (ЭДС) между измерительным и вспомогательным электродами, входящими в состав датчика, с последующим автоматическим вычислением параметров контролируемой среды (pH, Т).

pH-метры состоят из соединенных кабелем блока измерительного (БИ) и датчика. БИ выпускается в корпусе для монтажа на щите или на стене. Элементы схемы БИ смонтированы на съемных печатных платах. В зависимости от заказа pH-метры комплектуются четырьмя типами датчиков: проточный, магистральный, погружной, «циклон». Программное обеспечение pH-метров имеет разветвленный вид, при этом программный интерфейс и клавиатура управления позволяют, следуя информации на табло, осуществлять различные виды настроек и калибровок.

По защищенности от воздействия окружающей среды pH-метры имеют степень защиты IP65 по ГОСТ 14254-96.

По устойчивости к климатическим воздействиям pH-метры соответствуют исполнению УХЛ категории размещения 3.1 по ГОСТ 15150-69.

По способу защиты человека от поражения электрическим током рН-метры соответствуют классу 01 ГОСТ 12.2.007.0-75.

pH-метры являются восстанавливаемыми ремонтопригодными изделиями многократного пользования.

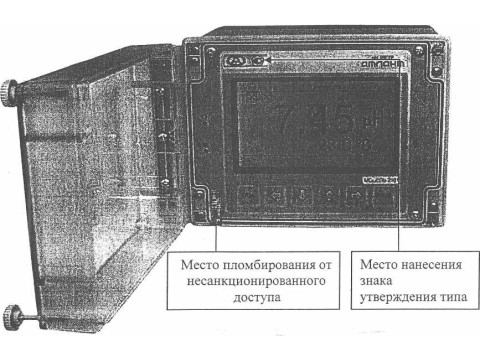

Внешний вид pH-метров, место нанесения знака утверждения типа, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

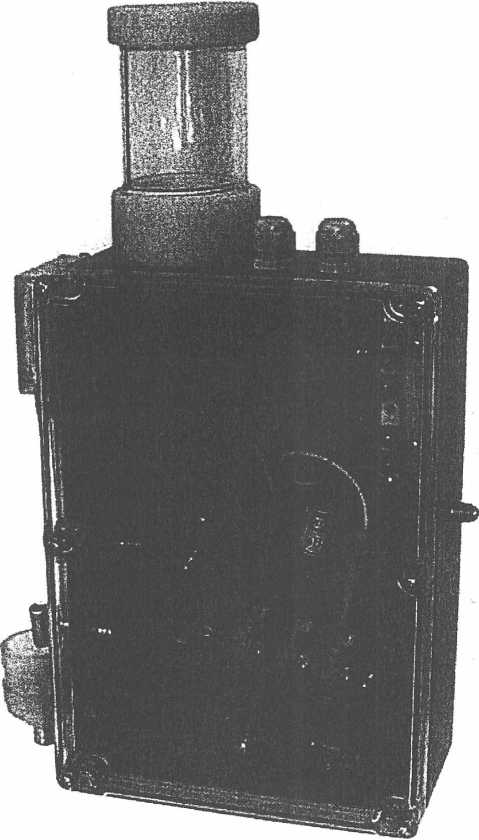

Рисунок 1

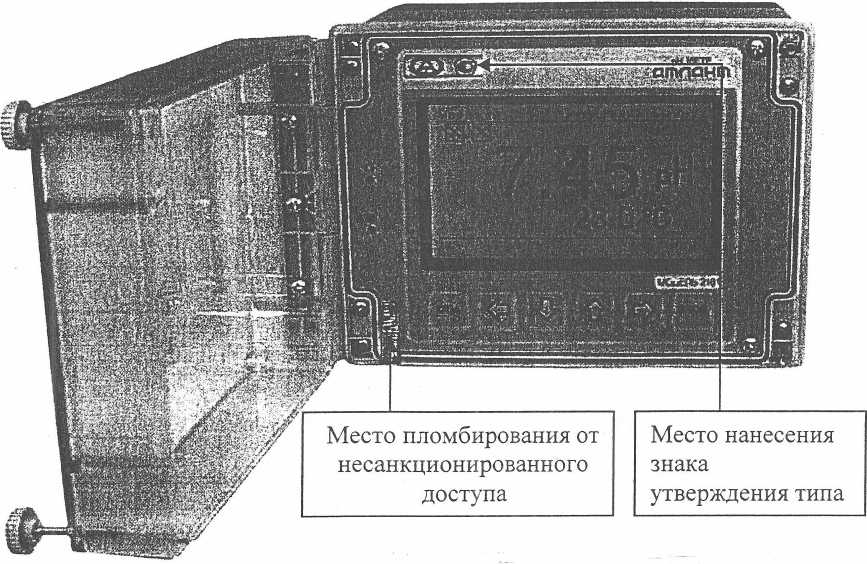

Рисунок 2

Технические характеристики

Метрологические и технические характеристики pH-метров приведены в таблице 1. Таблица 1

Наименование	Значение характеристики
Диапазон измерений: -pH	от 0,00 до 14,00
- температуры контролируемой среды, °C	от 0 до 100
Пределы допускаемой основной абсолютной погрешности	±0,05
измерений pH при температуре 20°С	±0,05
Пределы допускаемой дополнительной абсолютной погрешности измерений pH: - при изменении температуры контролируемой среды от температуры 20°С на каждые ± 10°С в рабочем диапазоне температур;	±0,01
- в режиме приведения к заданной температуре при изменении температуры контролируемой среды от температуры приведения
на каждые ± 10°С в рабочем диапазоне температур;	±0,02
- при изменении температуры окружающей среды от 20°С на каждые ± 10°С в диапазоне температур от минус 10 до плюс 50°С;	±0,01
- вызванные влиянием внешних переменных магнитных полей сетевой частоты с напряженностью до 400 А/м	±0,01

Наименование	Значение характеристики
Пределы допускаемой абсолютной погрешности измерений температуры контролируемой среды, °C	±0,5
Диапазон измерений ЭДС, мВ	от минус 2500 до плюс 2500
Пределы допускаемой абсолютной погрешности измерений ЭДС при температуре (20 ± 0,5)°С, мВ	±2
pH-метры обеспечивают автоматическое приведение результатов измерений к выбранной температуре контролируемой среды в диапазоне температур, °C	от плюс 5 до плюс 60
Питание pH-метры от сети однофазного переменного тока - напряжением, В - частотой, Гц	от 187 до 242 или от 30,6 до 39,6 от 48 до 52
Потребляемая мощность, не более, В-А	20
Габаритные размеры (длинахширинахвысота), мм, не более блок измерительный - щитовой - настенный датчики	250x200x160 200x225x250 в соответствии КД
Масса, кг, не более блок измерительный датчики - проточный - магистральный - погружной - «циклон»	2,4 3,1 3,8 8 10
Срок службы, лет	10
Рабочие условия эксплуатации: параметры окружающей среды - температура, °C - относительная влажность воздуха при температуре 35°С, % не более - атмосферное давление, кПа параметры контролируемой среды - температура, °C	от минус 10 до плюс 50 95 от 66 до 106,7 от плюс 5 до плюс 60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевуй панель блока измерительного плёночным изображением.

Комплектность

Комплектность pH-метров приведена в таблице 2.

Таблица 2

Наименование

Обозначение

Кол-во

Примечание

pH-метр промышленный АТЛАНТ 2101 в составе: блок измерительный - щитовой - настенный

датчик

- проточный

АТВР 414318.201

_ АТВР 414318.201 БИ01

АТВР 414318.201 БИ02

АТВР414318.201.01ГП

1 шт.

по заказу

Наименование	Обозначение	Кол-во	Примечание
- магистральный - погружной - «циклон»	АТВР 414318.201.13.00.000 АТВР 414318.201.14.00.000 АТВР 414318.201.12.00.000
Комплект запасных частей и принадлежности (ЗИП)	АТВР 414318.201.ЗИ	1 комплект
Руководство по эксплуатации	АТВР 414318.201.РЭ	1 шт.
Свидетельство о поверке		1 шт.
Тара транспортная		1 шт.
