Датчики токсичных газов стационарные СДТГ

Назначение

Датчики токсичных газов стационарные СДТГ предназначены для непрерывного измерения объемной доли оксида углерода, водорода, оксида азота, диоксида азота, кислорода и воздухе рабочей зоны.

Описание

Датчики представляют собой стационарные газоаналитические преобразователи непрерывного действия.

Принцип действия датчика - электрохимический. Основным элементом датчика является трехэлектродная электрохимическая ячейка, которая на основе амперометрического принципа измерения вырабатывает токовый сигнал, пропорциональный содержанию определяемого компонента в анализируемой среде.

Способ отбора пробы - диффузионный.

Конструктивно датчик представляет собой защитную оболочку, разделенную на аппаратное отделение, в котором расположены электронные платы, служащие для обработки информации. формирования выходных сигналов и отображения информации, и отделение кабельных вводов, в котором расположены клеммы для соединения датчика с источником питания и вторичными приборами. Аппаратное отделение и отделение кабельных вводов закрываются съемными крышками. На корпусе датчика установлен чувствительный элемент, на крышке аппаратного отделения - жидкокристаллический дисплей (ЖКД), на котором индицируются результаты измерения в цифровом виде, и светодиодный индикатор (СДИ), сигнализирующий о наличии напряжения питания.

Датчики выпускаются в двух вариантах исполнения корпуса, отличающихся используемыми .материалами.

Обозначение модели датчика в общем виде СДТГ ZZ.YY.XX. где:

- ZZ - код определяемого компонента

(011 - оксид углерода:

[021 - водород (0-50 млн'1);

1031.....водород (0-0.5 %):

|051 оксид азота:

[061 - диоксид азота;

[ 111 кислород.

- YY - обозначение типа выходного сигнала:

[011 0,4...2.0 В;

[02] -0...5 мА;

- XX - обозначение типа пи тающего напряжения:

[011 12 В постоянного тока;

[02].....52 В переменного тока.

Датчики выполнены во взрывозащищенном исполнении и соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», уровень и вид взрывозащиты датчика РО Exial X.

Датчик является полностью аналоговым устройством и не содержит микропроцессора со встроенным программным обеспечением. Формирование выходного сигнала и цифровой индикации на дисплее осуществляется операционными усилителями.

С тепень защиты от внешних воздействий по ГОСТ 14254 IP 54.

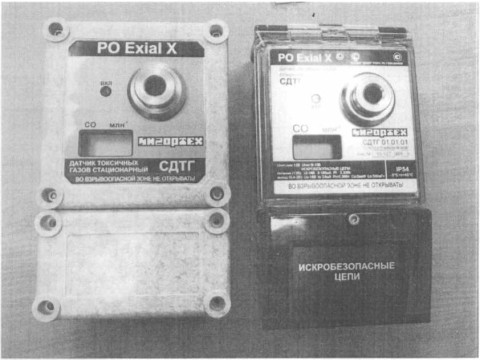

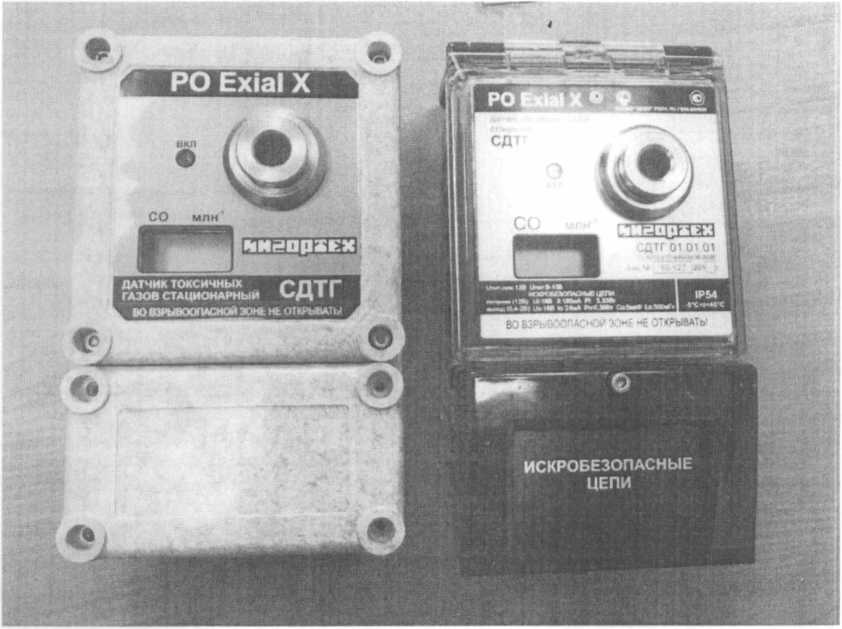

Внешний вид газоанализаторов представлен на рисунке 1.

Рисунок 1 - Датчики токсичных газов стационарные СДТГ (на примере СДТГ 01, два варианта исполнения корпуса)

Технические характеристики

1) Диапазоны измерений, диапазоны показаний и пределы допускаемой основной абсолютной погрешности датчиков приведены в таблице 1.

Таблица 1

2) Предел допускаемой вариации выходного сигнала датчика, в долях от предела допускаемой основной абсолютной погрешности

3) Пределы допускаемой дополнительной абсолютной погрешности датчика, при отклонении температуры окружающего воздуха от нормального значения на каждые 10 °C в рабочих условиях эксплуатации, в долях от предела допускаемой основной абсолютной погреш

ности

4) Пределы допускаемой дополнительной абсолютной погрешности датчика, от изменения относительной влажности анализируемой среды в рабочих условиях эксплуатации, в долях от предела допускаемой основной абсолютной погрешности

5) Время работы без корректировки показаний, су г., не менее: -СДТГ 01                                  ’

- СДТГ 02. СДТГ 03. СДТГ 05. СДТГ 06. СДТГ 11

6) Номинальное время установления выходного сш нала, 7'о.ином. с

7) Время прогрева, мин. не более:

- СДТГ 01, СДТГ 02, СДТГ 03

- СДТГ 05. СДТГ 06. СДТГ 11

8) Напряжение питания. В - постоянного тока

- переменного тока

9) Потребляемая мощность. мВА, не более: - при выходном сигнале 0.4 ... 2,0 В

- при выходном сигнале 0 ... 5 мА

10) Габаритные размеры датчика, мм, не более - высота

- ширина

- глубина

11) Масса, кг. не более

12) Средний срок службы (кроме чувствительного элемента), лет

13) Срок службы чувствительного элемента в чистом воздухе, лет

14) Средняя наработка на отказ, ч

Рабочие условия эксплуатации

диапазон температуры окружающей и анали зируемой сред, “С        от минус 5 до 35

диапазон относительной влажности при температуре 35 "С, %              от 0 до 95

диапазон атмосферного давления, кПа                               от 87,8 до 119,7

массовая концентрация пыли. t/'mj                                                  1.0

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус датчика в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.

Комплект ность средства измерений

Комплект поставки датчика указан в таблице 2.

Таблица 2 - Комплект поставки

Поверка

осуществляется ио документу МП-242-1066-2010 "Датчики токсичных газов стационарные СДТГ. Методика ионерки", утвержденному ГЦИ СИ ФГУП "ВПИИМ им. Д.И. Менделеева" «20» сентября 2010 г. с изменением К? I от 27.07.201 5 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси в баллонах под давлением оксид углерода - воздух (ГСО 10242-2013). водород воздух (ГСО 10325-2013), оксид азота - азот (ГСО 10323-2013). диоксид азота - воздух (ГСО 10.331-2013). кислород - азот (ГСО 10253-2013). выпускаемые по ТУ 6-16-2956-92;

- поверочный нулевой газ-воздух марки А. Б по ТУ 6-21-5-82 в баллоне иод давлением;

- поверочный нулевой газ (ИНГ) гелий - гелий марки А в баллоне под давлением по ТУ 51-940-80;

- азот особой чистоты сорт 2 по ГОСТ 9293-74.

Сведения о методах измерений

приведены в документе РЭ 4215-017-44645436-2006 «Датчики токсичных газов стационарные СДТГ. Руководство но эксплуатации».

Нормативные документы

1 ГОС Т 13320-8! Газоанализаторы промышленные автоматические. Общие технические условия.

2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4 ТУ 4215-017-44645436-2006 Датчики токсичных газов стационарные СДТГ. Технические условия.
