Измерители электрических параметров качества, мощности и количества электрической энергии телеметрические LPW-305
| Номер в ГРСИ РФ: | РБ 03 13 6109 16 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "Л Кард", г. Москва |
|
Описание типа РБ 03 13 6109 16 [2017-01-05]
rb-03-13-6109-16_2017-01-05.pdf
|
Скачать |
Измерители электрических параметров качества, мощности и количества электрической энергии телеметрические LPW-3O5 (далее ио тексту - измерители) предназначены для измерений и анализа характерис тик напряжения, силы тока, мощности, энергии и показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30-201.3. класс А в однофазных и трехфазпых сетях переменного тока частотой 50 Гц с возможностью формирования и передачи информационных и управляющих электрических сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6109 16 |
| Наименование | Измерители электрических параметров качества, мощности и количества электрической энергии телеметрические LPW-305 |
| Год регистрации | 2016 |
| Номер сертификата | 10647 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-06-16 |
| Получатель сертификата | ООО "Л Кард", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Л Кард"
Адрес: ул. 2-ая Филевская, д. 7, корп. 6, 121096, г. Москва
Контакты: (495)785-95-25 / (495)785-95-14 / lcard@lcard.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при условии предоставления на поверку с программным обеспечением "LPWStudio II", входящим в комплект поставки. |
| Методика поверки | Поверка проводится по ДЛИЖ.411722.0001 МП (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №09-16); ООО "Л Кард" (аттестат аккредитации - №RA.RU.312357, шифр поверительного клейма - ДКП). |
Поверители
Скачать
|
Описание типа РБ 03 13 6109 16 [2017-01-05]
rb-03-13-6109-16_2017-01-05.pdf
|
Скачать |
Описание типа
Назначение
Измерители электрических параметров качества, мощности и количества электрической энергии телеметрические LPW-3O5 (далее ио тексту - измерители) предназначены для измерений и анализа характерис тик напряжения, силы тока, мощности, энергии и показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30-201.3. класс А в однофазных и трехфазпых сетях переменного тока частотой 50 Гц с возможностью формирования и передачи информационных и управляющих электрических сигналов.
Описание
Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов напряжения и силы электрического тока, обработке и передаче данных через интерфейсы под управлением встроенного АРМ-кон троллера.
Конструктивно измерители выполняются в двух вариантах: для монтажа на DIN-рейку и в портативном исполнении. Измерители обоих вариантов имеют три измерительных входа напряжения, которые могут быть подключены к электрической сети непосредс твенно или через трансформаторы. В измерителях с креплением на DIN-рейку имеются три измерительных входа силы тока, подключаемых к электрической сети через трансформаторы. В портативных измерителях измерительные входы силы тока либо отсутствуют, либо имеется разъём для подключения к измерителю выходов трёх измерительных токовых клещей с напряжением на их выходах от 0 до 5 В. В портативном варианте измерителей по требованию заказчика может быть установлен GPS-модуль, расширен диапазон рабочих температур (от минус 40 до плюс 60 °C).
Измерители для монтажа на DIN-рейку выполнены в изолированном корпусе из поликарбоната. Па их лицевой стороне расположена панель индикации и управления, на задней стороне имеется крепление на DIN-рейку. В нижней части корпуса расположены винтовые клеммные соединители, предназначенные для подключения к измерительным, питающим, заземляющим и управляющим цепям. Доступ к клеммным соединителям возможен только при снятой защитной крышке, которая пломбируется после осуществления необходимых пользовательских подключений. В верхней части корпуса расположены три сквозных отверстия измерительных входов силы электрического тока, предназначенные для пропускания через них проводов токовых измери тельных цепей. На нижней поверхности корпуса расположен разъём типа RJ-45 для подключения к интерфейсу Ethernet. Корпус состоит из передней и задней крышек. Внутри корпуса закреплены две платы - плата модуля интерфейса и плата модуля контроллера. Модуль интерфейса крепится с внутренней стороны задней крышки корпуса, модуль контроллера - к передней крышке корпуса. Внутри корпуса оба модуля соединяются между собой плоским кабелем, расположенным с одной стороны таким образом, что при разъединении передней и задней крышек корпуса во время разборки вся конструкция раскрывается как книга. Внешний вид измерителей, мес та пломбирования и нанесения знака поверки предс тавлены на рисунке 2.
Измерители в портативном варианте выполнены в корпусе из пластика АБС UL94-HB, не имеют панели индикации и управления. На одной из боковых панелей корпуса расположены измерительные входы напряжения - четыре гнезда для подключения трёх фазных напряжений и нейтрали электрической сети, гнездо защитного заземления, индикаторы «РАБ» (питание измерителя) и «ФАЗ» (правильное подключение фазных напряжений). На противоположной боковой панели расположены винтовой клеммный соединитель для подключения основною и резервного пи тания, разъёмы для подключения к интерфейсу Ethernet (тип - R.J-45). а также могут присутствовать разъём для подключения к антенне системы GPS и разъём для подключения до трёх измери тельных токовых клещей.
Модификации измерителей представлены на рисунке!, конструктивные и функциональные особенности, номенклатура измеряемых показателей качества электрической энергии (далее по тексту - ПКЭ) для каждой модификации представлены в таблицах 1-3.
LPW-305 - М - АВС
Тип измерителей
Обозначение модификации
- характеристические цифры от 1 до 7 - см. таблицу 1
Только для измерителей LPW-5-7:
характеристические буквы А, В, С -см.таблицу2
Рисунок 1 - Обозначения модификаций измерителей
Таблица 1 - Конструктивные особенности модификаций измерителей
|
Конструктивная особенность |
Характеристическая цифра в обозначении модификации измерителя LPW-3O5 по рисунку 1 | ||||||
|
«1» |
«2» |
«3» |
«4» |
«5» |
«6» |
«7» | |
|
Способ крепления при эксплуатации |
На DIN-рейке |
Портативный вариант | |||||
|
Память Micro SD не менее 2 ГБ |
- |
- |
- |
+ |
+ |
+ |
+ |
|
Импульсный выход оптореле |
-* |
+ |
- |
-1- |
+ |
- | |
|
Электромеханическое реле |
+ |
+ |
+ |
+ |
+ |
+ |
- |
|
Резистивная нагрузка линии интерфейса связи R.S-485 |
- |
+ |
+ |
- |
+ |
+ |
- |
|
Дискретный оптоизолированный вход |
- |
- |
+ |
- |
- |
+ |
- |
Примечания
* «-» означает отсутствие конструктивной особенности.
** «+» означает наличие конструктивной особенности
Таблица 2 - Функциональные особенности модификации LPW-305-7
|
Характеристическая буква в обозначении модификации измерителя LPW-305-7 по рисунку 1 |
Функциональная особенность LPW-305-7 | |
|
при наличии характеристической буквы в обозначении |
при отсутствии характеристической буквы в обозначении | |
|
А |
3 измерительных входа напряжения и 3 измерительных входа силы тока, подключаемых к линии через токовые клещи |
3 измерительных входа напряжения. Нет измерительных входов силы тока |
|
В |
Нижнее значение рабочей температуры минус 40 °C |
Нижнее значение рабочей температуры минус 25 °C |
|
С |
Встроенный модуль GPS |
Нет встроенного модуля GPS |
' Таблица 3 - Номенклатура ПКЭ, измеряемых измерителями
|
Наименование ПКЭ |
Возможность измерения ПКЭ в измерителе | |
|
LPW-305-1, LPW-305-2, LPW-305-3, LPW-305-4, LPW-3O5-5, LPW-305-6 |
LPW-305-7 | |
|
1 Среднеквадратическое значение фазного напряжения |
+* |
+ |
|
2 Среднеквадратическое значение междуфазного напряжения |
+ |
+ |
|
3 Среднеквадратическое значение фазного напряжения основной частоты |
+ |
+ |
|
4 Установившееся отклонение среднеквадратического значения напряжения |
+ |
+ |
|
5 Частота |
+ |
+ |
|
6 Отклонение частоты |
+ |
+ |
|
7 Коэффициент искажения синусоидальности кривой напряжения |
+ |
+ |
|
8 Коэффициент и-ой гармонической составляющей напряжения (и - порядок гармоники) |
+ |
+ |
|
9 Коэффициент несимметрии напряжений по обратной последовательности |
+ |
+ |
|
10 Коэффициент несимметрии напряжений по нулевой последовательности |
+ |
+ |
|
11 Глубина провала напряжения |
+ |
+ |
|
12 Длительность провала напряжения |
+ |
+ |
|
13 Коэффициент временного перенапряжения |
+ |
+ |
|
14 Длительность временного перенапряжения |
+ |
+ |
|
15 Кратковременная доза фликера |
+ | |
|
16 Длительная доза фликера |
+ |
+ |
|
17 Угол фазового сдвига между фазными напряжениями основной частоты (первой гармоники) |
+ |
+ |
|
18 Угол фазового сдвига между н-ыми гармоническими составляющими фазных напряжений (н - порядок гармоники) |
+ |
+ |
|
19 Среднеквадратическое значение фазного тока, А |
+ |
_** |
|
20 Среднеквадратическое значение фазного тока основной частоты |
+ |
- |
|
21 Коэффициент искажения синусоидальности кривой тока |
+ |
- |
|
22 Коэффициент /7-ой гармонической составляющей тока (п - порядок гармоники) |
+ |
- |
|
Наименование ПКЭ |
Возможность измерения ПКЭ в измерителе | |
|
LPW-305-1, LPW-305-2, LPW-305-3, LPW-305-4, LPW-305-5, LPW-305-6 |
LPW-305-7 | |
|
23 Угол фазового сдвига между напряжением и током основной частоты (первой гармоники) одной фазы |
+ |
- |
|
24 Угол фазового сдвига между и-ыми гармоническими составляющими напряжения и тока одной фазы (п - порядок гармоники) |
+ |
- |
|
25 Активная однофазная мощность |
+ |
- |
|
26 Реактивная однофазная мощность |
+ |
- |
|
27 Полная однофазная мощность |
+ |
- |
|
28 Активная фазная энергия |
+ |
- |
|
29 Реактивная фазная энергия первой гармоники |
+ |
- |
Примечания
* «+» означает, что возможность измерений показателя имеется.
** «-» означает, что возможности измерений показателя нет

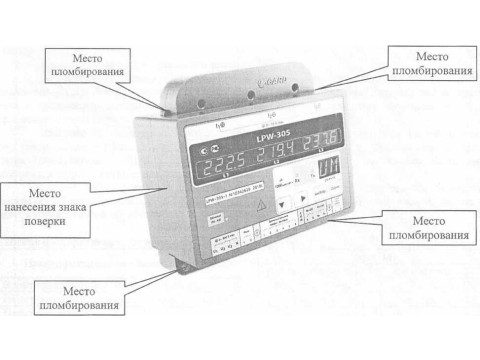

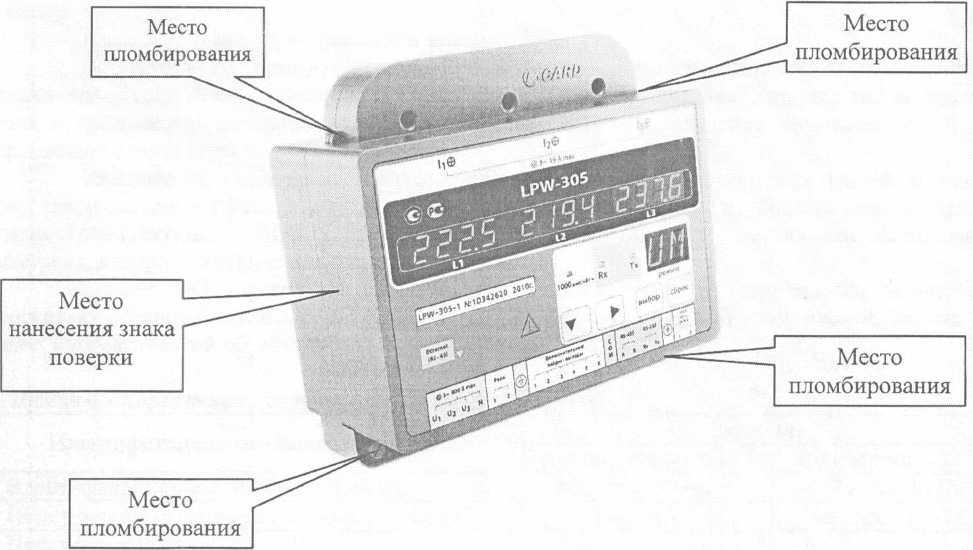

Рисунок 2 - Внешний вид измерителей с креплением на DIN-рейку, места их пломбирования и нанесения знака поверки
Место нанесения знака поверки

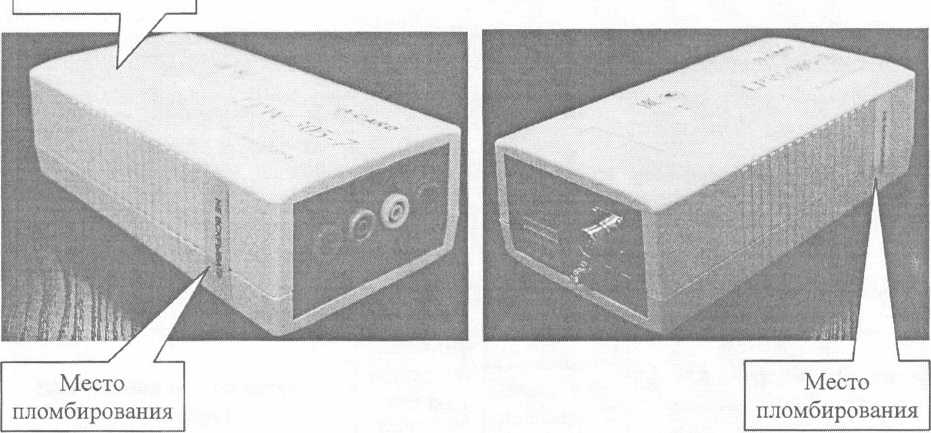

Рисунок 3 - Внешний вид измерителей портативного типа, места их пломбирования и нанесения знака поверки
Программное обеспечение
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 4.
Измерители имеют встроенное и внешнее ПО.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность измерителей незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью измерителей.
Внешнее ПО (программа «LPWStudio II»), устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих, архивных, измеренных и вычисленных), их систематизации, выполнения настроек, контроля и коррекции исходных данных.
Внешнее ПО (программа «LPWStudio II»), не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от измерителей, без какой-либо математической обработки или преобразования.
Таблица 4 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение | |
|
для встроенного ПО |
для внешнего ПО | |
|
Идентификационное наименование ПО |
Микропрограмма |
«LPWStudio II» |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
не ниже 1.0.3 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
lerpo.ior ические и технические характеристики
Номинальные значения фазного/междуфазного напряжения U„OM:
- 230.9 В/400 В (режим работы «400 В»);
- 5 “.7 В/100 В (режим работы «100 В»),
Номинальные значения входного тока для всех модификаций измерителей, кроме
— • •' - - - • •‘WC.W
- 5 А (режим работы «5 А»);
- 1 А (режим работы «1 А».
Максимальные значения входного тока для всех модификаций измерителей, кроме :.?\\-305-7,1Л1акс.
- 10 А (режим работы «5 А»);
- 2 А (режим работы «1 А»),
Основные метрологические и технические характеристики измерителей приведены в таблицах 5-11.
Таблица 5 - Метрологические характеристики измерителей, нормируемые в нормальных
условиях применения, указанных в таблице П
|
Наименование показателя (параметра) |
Буквенное обозначение по ГОСТР 8.655-2009 |
Диапазон измерений показателя (параметра) |
Вид и пределы допускаемой основной погрешности измерений |
|
1 Среднеквадратическое значение фазного напряжения, В: - для режима работы «400 В» - для режима работы «100 В» |
иФ |
От 5 до 462 От 5 до 116 |
Приведённая (к номинальному значению фазного напряжения КИОЛ/), ±0,1 % |
|
2 Среднеквадратическое значение междуфазного напряжения, В: - для режима работы «400 В» - для режима работы «100 В» |
ил,ф |
От 8,7 до 800 От 8,7 до 200 |
Приведённая (к номинальному значению междуфазного напряжения ±0,1 % |
|
3 Среднеквадратическое значение фазного напряжения основной частоты, В: - для режима работы «400 В» - для режима работы «100 В» |
U(!) |
От 5 до 347 От 5 до 87 |
Приведённая (к номинальному значению фазного напряжения КЦ ом') t ±0,1 % |
|
4 Установившееся отклонение среднеквадратического значения напряжения. % |
SUy |
От минус 20 до плюс 20 |
Абсолютная, ±0,2 |
|
5 Коэффициент несимметрии напряжений по обратной последовательности,% |
К2 U |
От 0,4 до 20 |
Абсолютная, ±0,2 |
|
6 Коэффициент несимметрии напряжений по нулевой последовательности, % |
Кои |
От 0,4 до 20 |
Абсолютная, ±0,2 |
|
Наименование показателя (параметра) |
Буквенное обозначение по ГОСТ Р 8.655-2009 |
Диапазон измерений показателя (параметра) |
Вид и пределы допускаемой основной погрешности измерений |
|
7 Среднеквадратическое значение фазного тока, А: - для режима работы «5 А» - для режима работы «1 А» |
I |
От 0,005 до 10 От 0,001 до 2 |
Приведённая (к номинальному значению фазного тока Ihov)-±0,1 % |
|
‘ 8 Среднеквадратическое ' значение фазного тока основной частоты, А: - для режима работы «5 А» - для режима работы «1 А» |
kb |
От 0,005 до 7,5 От 0,001 до 1,5 |
Приведённая (к номинальному значению фазного тока 1НОЛ1), ±0,1 % |
|
9 Активная однофазная мощность в полосе частот от 30 до 4000 Гц, Вт: - режимы «400 В» и «1 А» - режимы «100 В» и «1 А» - режимы «100 В» и «5 А» - режимы «400 В» и «5 А» |
P(f)i |
От 2,3 до 346 От 0,6 до 87 От 2,9 до 433 От 11,5 до 1732 |
Относительная, согласно таблице 6 |
|
10 Реактивная однофазная мощность в полосе частот от 40 до 2875 Гц, вар: - режимы «400 В» и «1 А» - режимы «100 В» и «1 А» - режимы «100 В» и «5 А» - режимы «400 В» и «5 А» |
Q(»i |
От 12 до 346 От 3 до 87 От 14 до 433 От 58 до 1732 |
Относительная, ±[0,5 х(0,9+0,02/<| % для т от 0,01 до 0,2, где m^ld^Ua^lsintpn/) / / (1ном Х Uном), ±0,5 % для т св. 0,2 до 1,2 |
|
11 Полная однофазная мощность в полосе частот от 30 до 4000 Гц, В А: - режимы «400 В» и «1 А» - режимы «100 В» и «1 А» - режимы «100 В» и «5 А» - режимы «400 В» и «5 А» |
s |
От 12 до 346 От 3 до 87 От 14 до 433 От 58 до 1732 |
Относительная, ±0,5 % при силе тока от 0,01 до 1,5 А в режиме «1 А» и при силе тока от 0,05 до 7,5 А в режиме «5 А» |
|
12 Активная фазная энергия, Вт-ч ...... |
WA |
— |
Относительная, ГОСТ 31819.22-2012, класс точности 0,2S (см. таблицу 6) |
|
Наименование показателя (параметра) |
Буквенное обозначение по ГОСТ Р 8.655-2009 |
Диапазон измерений показателя (параметра) |
Вид и пределы допускаемой основной погрешности измерений |
|
13 Реактивная фазная энергия первой гармоники, вар-ч |
WP |
— |
Относительная. ±[0.5*(0,9±0.02/ш)] % для т от 0,01 до 0,2, где lsin(pnjl)l / (IНОМ Х Uном)-: ±0,5 % для т св. 0,2 до 1,2 |
|
14 Текущее время встроенных часов LPW-305-7 с характеристической буквой С в обозначении, с |
— |
— |
Абсолютная, ±0,005 |
Таблица 6 - Пределы допускаемой основной относительной погрешности измерений активной
однофазной мощности и активной фазной энергии
|
Режим работы |
Среднеквадратическое значение фазного тока I, А |
Коэффициент мощности cos<p |
Пределы допускаемой основной относительной погрешности измерений активной однофазной мощности и активной фазной энергии,% |
|
«100 В» и «5 А»; «400 В» и «5 А» |
От 0,05 до 0.25 не включ. |
1 |
±0,4 |
|
От 0,25 до 7,5 |
±0,2 | ||
|
От 0,1 до 0,5 не включ. |
От 0,5 до 0,9 |
±0,5 | |
|
От 0,5 до 7,5 |
±0,3 | ||
|
«100 В» и «1 А»; «400 В» и «1 А» |
От 0,01 до 0,05 не включ. |
1 |
±0,4 |
|
От 0.05 до 1,5 |
±0.2 | ||
|
От 0.02 до 0,1 не включ. |
От 0,5 до 0,9 |
±0,5 | |
|
От 0,1 до 1,5 |
±0,3 |
Таблица 7 - Метрологические характеристики измерителей, нормируемые в рабочих условиях
применения, указанных в таблице И
|
Наименование показателя (параметра) |
Буквенное обозначение по ГОСТР 8.655-2009 |
Диапазон измерений показателя (параметра) |
Вид и пределы допускаемой погрешности измерений |
|
1 Частота, Гц |
От 42.5 до 57,5 |
Абсолютная, ±0,01 |
тмдслжение таблицы 7
|
На и м снование показателя (параметра) |
Буквенное обозначение по ГОСТР 8.655-2009 |
Диапазон измерений показателя (параметра) |
Вид и пределы допускаемой погрешности измерений |
|
2 '’«уклонение частоты. Гц |
От минус 5 до плюс 5 |
Абсолютная, ±0,01 | |
|
} Коэффициент искажения синусоидальности кривой напряжения, % |
Ки |
От 1 до 30 |
Относительная, ±10% |
|
- Коэффициент «-ой гармонической составляющей напряжения (п - порядок гармоники). %: - для 2 < п < 10 - для 10 < п < 20 - для 20 < п < 30 - для 30 < п < 50 |
Ки(п) |
От 0,1 до 30 От 0,1 до 20 От 0,1 до 10 От 0,1 до 5 |
Абсолютная, ±0,05 для Ки(п) < 1,0 %. Относительная, ±5% для Ки(п) > 1,0 % |
|
5 Глубина провала напряжения, % |
8Un |
От 10 до 100 |
Абсолютная, ±1,0 |
|
6 Длительность провала напряжения, с |
Atn |
От 0,04 до 60 |
Абсолютная, ±0,02 |
|
7 Коэффициент временного перенапряжения |
К-пер U |
От 1,1 до 1,5 |
Относительная, ±2% |
|
8 Длительность временного перенапряжения, с |
At пер U |
От 0,04 до 60 |
Абсолютная, ±0,02 |
|
9 Кратковременная доза фликера |
Ps< |
От 0,2 до 10 |
Относительная, ±5,0 % |
|
10 Длительная доза фликера |
Pl, |
От 0,2 до 10 |
Относительная, ±5,0 % |
|
11 Коэффициент искажения синусоидальности кривой тока при значениях силы тока от 0,05 до 7,5 А для режима работы «5 А, от 0,01 до 1,5 А для режима работы «1 А» |
К, |
От 0,3 до 60 |
Абсолютная, ±0,15 для Ki < 3,0. Относительная, ±5 % для К, >3,0 |
|
12 Коэффициент w-ой гармонической составляющей тока (и - порядок гармоники) от 0,05 до 7,5 А для режима работы «5 А», от 0,01 до 1,5 А для режима работы «1 А». %: - для 2 < п < 10 - для 10 < и < 20 - для 20 < п < 30 - для 30 < п < 50 |
Kl/n) |
От 0,3 до 30 От 0,3 до 20 От 0,3 до 10 От 0,3 до 5 |
Абсолютная, ±0,15 для КцП)< 3,0. Относительная, ±5 % для Kt(n) >3,0 |
|
Наименование показателя (параметра) |
Буквенное обозначение по ГОСТ Р 8.655-2009 |
Диапазон измерений показателя (параметра) |
Вид и пределы допускаемой погрешности измерений |
|
Угол фазового сдвига между фазными напряжениями основной частоты (первой гармоники) при значениях напряжения от 184,7 до 277,1 В для режима работы «400 В», от 46,2 до 69,2 В для режима работы «100 В», ...° |
(Ри |
От минус 180 до плюс 180 |
Абсолютная, ±0,2 |
|
14 Угол фазового сдвига между л-ыми гармоническими составляющими фазных напряжений (л - порядок гармоники), ...° |
(PU(n) |
От минус 180 до плюс 180 |
Абсолютная, ±1 для Ким св. 5 %, ±5 для Ку(п) св. 1 до 5 %, ±10 для Ки(П) от 0,2 до 1 % |
|
15 Угол фазового сдвига между напряжением и током основной частоты (первой гармоники) одной фазы. ...° |
<PU! |
От минус 180 до плюс 180 |
Абсолютная, ±0,5 при значениях силы тока от 0,05 до 6 А для режима работы «5 А» и от 0,1 до 1,2 А для режима работы «1 А», ±5 при значениях силы тока менее 0,5 А для режима работы «5 А» и менее 0,1 А для режима работы «1 А» |
|
16 Угол фазового сдвига между л-ыми гармоническими составляющими напряжения и тока одной фазы (л - порядок гармоники), ...° |
<PU!(n) |
От минус 180 до плюс 180 |
Абсолютная, согласно таблице 8 |
Таблица 8 - Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига
между л-ыми гармоническими составляющими напряжения и тока одной фазы
|
Режим работы |
Среднеквадратическое значение фазного тока, А |
Коэффициент л-ой гармонической составляющей напряжения |
Коэффициент л-ой гармонической составляющей тока К1(п), % |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между л-ыми гармоническими составляющими напряжения и тока одной фазы, ...° |
|
«5 А» |
От 0,5 до 2,5 включ. |
Более 5 |
Более 5 |
±5 |
|
Св. 2,5 до 6 |
От 1 до 5 |
От 1 до 5 |
±5 | |
|
Св. 5 |
Св. 5 |
±3 |
должение таблицы 8
|
Среднеквадратическое значение фазного ' тока, А |
Коэффициент л-ой гармонической составляющей напряжения К-и(п) , % |
Коэффициент и-ой гармонической составляющей тока Ki(nj, % |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между л-ыми гармоническими составляющими напряжения и тока одной фазы,...° |
|
От 0.1 до 0,5 включ. |
Св. 5 |
Св. 5 |
±5 |
|
л Св. 0,5 до 1,2 |
От 1 до 5 |
От 1 до 5 |
±5 |
|
Св. 5 |
Св. 5 |
±3 |
Таблица ч - Нормируемые метрологические характеристики при изменении температуры скг'-жазошего воздуха
|
Наименование показателя (параметра) |
Буквенное обозначение по ГОСТ Р 8.655-2009 |
Диапазон измерений показателя (параметра) |
Вид и пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
|
1 Среднеквадратическое значение фазного напряжения, В: - для режима работы «400 В» - для режима работы «100 В» |
Щ |
От 5 до 462 От 5 до 116 |
Приведённая (к номинальному значению фазного напряжения Un0^, ±0,05 % |
|
2 Среднеквадратическое значение между фазного напряжения. В: - для режима работы «400 В» - для режима работы «100 В» |
иЛ!ф |
От 8,7 до 800 От 8,7 до 200 |
Приведённая (к номинальному значению фазного напряжения П„а„), ±0,05 % |
|
3 Среднеквадратическое значение фазного напряжения основной частоты, В: - для режима работы «400 В» - для режима работы «100 В» |
U(i) |
От 5 до 347 От 5 до 87 |
Приведённая (к номинальному значению фазного напряжения и„ол1), ±0,05 % |
|
4 Установившееся отклонение среднеквадратического значения напряжения, % |
suy |
От минус 20 до плюс 20 |
Абсолютная, ±0,1 |
|
5 Коэффициент несимметрии напряжений по обратной последовательности, % |
K-2U |
От 0,4 до 20 | |
|
6 Коэффициент несимметрии напряжений по нулевой последовательности, % |
Кои |
От 0,4 до 20 |
^одолжение таблицы 9
|
Наименование показателя (параметра) |
Буквенное обозначение по ГОСТ Р 8.655-2009 |
Диапазон измерений показателя (параметра) |
Вид и пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
|
Среднеквадратическое значение разного тока. А: - для режима работы «5 А» - -г.?, режима работы «1 А» |
I |
От 0,005 до 10 От 0,001 до 2 |
Приведённая (к номи-нальному значению фазного тока /), ±0,05 % |
|
) Среднеквадратическое значение разного тока основной частоты, А: - для режима работы «5 А» - для режима работы «1 А» |
1(1) |
От 0,005 до 7,5 От 0,001 до 1,5 | |
|
Активная однофазная мощность в полосе частот от 30 до 4000 Гц. Вт: - режимы «400 В» и «1 А» - режимы «100 В» и «1 А» - режимы «100 В» и «5 А» - режимы «400 В» и «5 А» |
р(/)' |
От 2,3 до 346 От 0,6 до 87 От 2,9 до 433 От 11,5 до 1732 |
Относительная, согласно таблице 10 |
|
10 Реактивная однофазная мощность в полосе частот от 40 до 2875 Гц, вар: - режимы «400 В» и «1 А» - режимы «100 В» и «1 А» - режимы «100 В» и «5 А» - режимы «400 В» и «5 А» |
Q(f)t |
От 12 до 346 От 3 до 87 От 14 до 433 От 58 до 1732 |
Относительная, ±[0,25х(0,9+0,02/т)] % для т от 0,01 до 0,2, где х sirup hj/)/ / (IHOM X PH(U l) ■ ±0.25 % для m св. 0,2 до 1,2 |
|
11 Полная однофазная мощность в полосе частот от 30 до 4000 Гц, ВА: - режимы «400 В» и «1 А» - режимы «100 В» и «1 А» - режимы «100 В» и «5 А» - режимы «400 В» и «5 А» |
S |
От 12 до 346 От 3 до 87 От 14 до 433 От 58 до 1732 |
Относительная, ±0,25 % при силе тока от 0,01 до 1,5 А в режиме «1 А» и при силе тока от 0,05 до 7,5 А в режиме «5 А» |
|
Наименование показателя (параметра) |
Буквенное обозначение по ГОСТ Р 8.655-2009 |
Диапазон измерений показателя (параметра) |
Вид и пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C |
|
12 Активная фазная энергия, Вт-ч |
— |
Относительная, согласно таблице 10 | |
|
13 Реактивная фазная энергия первой гармоники, варч |
WP |
— |
Относительная, ±[0,25 х(0,9+0,02/т)] % для т от 0,01 до 0,2, где m=(l(i)^U(i)>-sin(plu)l / (1ном Х ^но.м) 5 ±0,25 % для т св. 0,2 до 1,2 |
|
14 Текущее время встроенных часов LPW-305-7 с характеристической буквой С в обозначении,с |
— |
— |
Абсолютная, ±0,0025 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности измерений однофазной активной мощности и активной фазной энергии, вызванной отклонением темпера-туры окружающего воздуха________________________________________________________
|
Режим работы |
Среднеквадратическое значение фазного тока /, А |
Коэффициент мощности COStp |
Пределы допускаемой дополнительной относительной погрешности измерений однофазной активной мощности и энергии, вызванной отклонением температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C, % |
|
«100 В» и «5 А»; «400 В» и «5 А» |
От 0,05 до 0,25 не включ. |
1 |
±0,2 |
|
От 0,25 до 7,5 |
±0,1 | ||
|
От 0,1 до 0,5 не включ. |
От 0,5 до 0,9 |
±0,25 | |
|
От 0,5 до 7,5 |
±0,15 | ||
|
«100 В» и 1 А»; «400 В» и 1 А» |
От 0,01 до 0,05 не включ. |
1 |
±0,2 |
|
От 0,05 до 1,5 |
±0,1 | ||
|
От 0,02 до 0,1 не включ. |
От 0,5 до 0,9 |
±0,25 | |
|
От 0,1 до 1,5 |
±0,15 |
ю.тшы I i - Основные технические характеристики измерителей
|
Наименование характеристики |
Значение | |
|
LPW-305-1, LPW-305-2. LPW-305-3, LPW-305-4, LPW-3O5-5, LPW-305-6 |
LPW-305-7 | |
|
Время непрерывной работы, не ме- |
Неограниченная продолжительность времени непрерывной работы | |
|
Нормальные условия применения в ;.>?т=е7ствии’с ГОСТ 22261-94: - температура окружающего воздуха. -с - ■-'•тносительная влажность воздуха при температуре 25 °C, %, не |
20 ± 5 80 | |
|
?а' -;ие условия применения: - температура окружающего воздуха. ;С - относительная влажность воздуха при температуре 30 °C, %, не более |
От минус 25 до плюс 60 90 |
От минус 25 до плюс 60 при отсутствии буквы «В» в обозначении измерителя. От минус 40 до плюс 60 при наличии буквы «В» в обозначении измерителя 90 |
|
Устойчивость к перегрузкам вход-тым сигналом (в течение 1 ч): - измерительный вход напряжения. В - измерительный вход тока, А |
1600 20 |
1600 |
|
Напряжение питания, В: - постоянного тока - переменного тока |
От 120 до 600 (номинальное значение -311) положительной или отрицательной полярности От 85 до 600 (номинальное значение -220) |
От 12 до 24 |
|
Потребляемая мощность, не более |
20 В-А (20 Вт) |
5 Вт |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
170x155x82 |
100x65x205 |
|
Масса, кг |
0,9 ± 0,2 |
0,7 ± 0,2 |
|
Наработка на отказ, ч, не менее |
60000 | |
|
Срок службы, лет, не менее |
10 | |
Лак утверждения типа
*сносят на переднюю крышку измерителей в виде наклейки, на титульный лист руководства по :«сплуатации и паспорта типографским способом.
Комплектность
Комплект поставки измерителей приведен в таблице 12.
Таблица 12 - Комплект поставки измерителей
|
Наименование |
Обозначение |
Количество |
|
Измеритель электрических параметров качества, мощности и количества электрической энергии телеметрический LPW-305 |
ДЛИЖ.411722.0001 |
1 |
|
Измеритель электрических параметров качества, мощности и количества электрической энергии телеметрический LPW-305. Паспорт |
ДЛИЖ.411722.0001 ПС |
1 |
|
Блок питания LPW-305-7* |
ДЛИЖ.565126.0013 |
1 |
|
Диск CD-ROM с данными**: - руководство по эксплуатации - методика поверки - программное обеспечение |
ДЛИЖ.411722.0001 РЭ ДЛИЖ.411722.0001 МП |
1 |
|
Упаковка |
— |
1 |
Примечания
* Только для модификации измерителя LPW-305-7.
** Поставляется по требованию заказчика
Поверка
осуществляется в соответствии с документом ДЛИЖ.411722.0001 МП «Измерители электрических параметров качества, мощности и количества электрической энергии телеметрические LPW-305. Методика поверки», утвержденным ООО «ИЦРМ» в феврале 2016 г.
Перечень основных средств измерений, используемых при поверке, приведён в таблице 13.
ТаблицаДЗ - Основные средства поверки
|
Наименование, обозначение |
Тип |
Номер в Госреестре |
|
Калибратор электрической мощности |
Fluke6100A |
33864-07 |
|
Прибор электроизмерительный эталонный многофункциональный |
Энергомонитор- 3.1КМ |
52854-13 |
|
Установка поверочная универсальная |
УППУ-МЭ |
57346-14 |
|
Секундомер электронный |
Ин теграл С-01 |
44154-10 |
|
Генератор импульсов |
Г5-102 |
39224-08 |
|
Частотомер электронно-счётный |
43-88 |
41190-09 |
|
Изделие ТСЮИ.461531.014 |
ПС-161 |
45783-10 |
|
Осциллограф цифровой |
TDS2012C |
48471-11 |
г'ведения о методиках (методах) измерений
^заведены в руководстве по эксплуатации LPW-305 ДЛИЖ.411722.0001 РЭ «Измеритель электрических параметров качества, мощности и количества электрической энергии телеметриче-г:<’1й LPW-305. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».
3 ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
4 ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
5 ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть И. Счётчики электрической энергии».
6 ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S».
7 ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии».
8 ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
9 ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования».
10 ДЛИЖ.411722.0001 ТУ «Измерители электрических параметров качества, мощности и количества электрической энергии телеметрические LPW-3O5. Технические условия».
Смотрите также
