Экзаменаторы эталонные I разряда М-055
| Номер в ГРСИ РФ: | РБ 03 01 6106 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО ИМЦ "МИКРО", г. Санкт-Петербург |
|
Описание типа РБ 03 01 6106 16 [2017-02-08]
rb-03-01-6106-16_2017-02-08.pdf
|
Скачать |
Экзаменаторы эталонные I разряда М-055 (далее экзаменатор) предназначены для поверки пузырьковых и электронных уровней и автоколлиматоров в измерительных лабораториях различных отраслей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 6106 16 |
| Наименование | Экзаменаторы эталонные I разряда М-055 |
| Год регистрации | 2016 |
| Номер сертификата | 10644 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-08-18 |
| Получатель сертификата | ООО ИМЦ "МИКРО", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО ИМЦ "МИКРО"
Адрес: 195251, г. Санкт-Петербург, ул. Политехническая, д.29
Контакты: (812)591-66-61 / mikro@mebil.stu.neva.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП 47965-11 (2011 г.). |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU.311483, шифр поверительного клейма - СП)(НТК №10-16). |
Поверители
Скачать
|
Описание типа РБ 03 01 6106 16 [2017-02-08]
rb-03-01-6106-16_2017-02-08.pdf
|
Скачать |
Описание типа
Назначение
Экзаменаторы эталонные I разряда М-055 (далее экзаменатор) предназначены для поверки пузырьковых и электронных уровней и автоколлиматоров в измерительных лабораториях различных отраслей промышленности.
Описание
Экзаменатор состоит из гранитного основания с тремя регулируемыми опорами, гранитного стола в виде одноплечего рычага с упругим шарниром, механизма поворота стола с ручками грубой и тонкой подачи, оптоэлектронного преобразователя и устройства цифровой индикации.
Принцип действия экзаменатора основан на использовании “тангенсной схемы” воспроизведения угла:
Настройку экзаменатора производят по функции тангенса на размер измеряемого угла с помощью механизма поворота стола. С помощью отсчётного устройства измеряемый угол сравнивают с утлом, на который настроен поверяемый прибор, и определяют отклонение.
На столе закреплена планка для ограничения положения поверяемых объектов. Устройство цифровой индикации (УЦИ) предназначено для обработки электрических сигналов, поступающих от оптоэлектронного преобразователя линейных перемещений, и осуществляет визуализацию на цифровом табло полученной информации.
На лицевой панели УЦИ расположены цифровое табло и кнопки управления, позволяющие осуществить выбор параметров, обнуление текущего значения показаний, установление режимов измерений. Благодаря возможности задания и изменения параметров на цифровом табло выдается информация об изменении углового положения стола экзаменатора в мкм/м. В конструкции экзаменатора предусмотрена компенсация систематической погрешности, обусловленной отклонением длины плеча рычага стола от номинального значения.
Лист 2
Всего листов 3 Место пломбирования

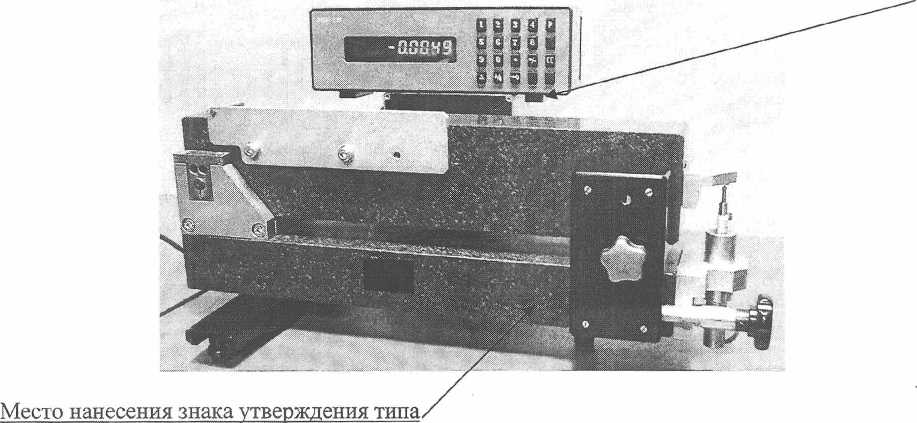

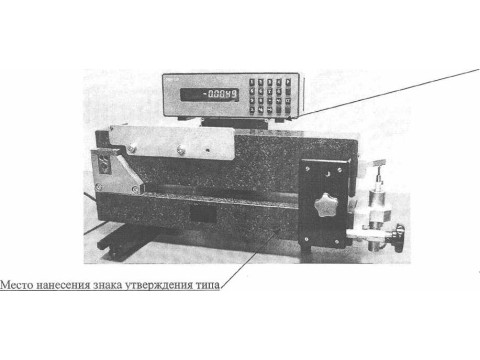

Рисунок 1-Общий вид экзаменатора М-055 и место нанесения знака утверждения типа и поверительного клейма-наклейки.
Метрологические характеристики
|
Диапазон измерений экзаменатора, мкм/м |
±3000(±600") |
|
Дискретность отсчета, мкм/м |
0,2 (0,04") |
|
Пределы допускаемой абсолютной погрешности экзаменатора, мкм/м |
±(0,б+2-а-10'4), где а-измеренное значение в мкм/м или (0,12+2-а-10'4), где а измеренное значение в секундах |
|
Диапазон измерений отсчетного устройства, мм |
±2 |
|
Дискретность отсчетного устройства, мкм |
0,1 |
|
Пределы допускаемой абсолютной погрешности отсчетного устройства, мкм |
±0,3 |
|
Вариация показаний отсчетного устройства, не более, мкм |
0,2 |
|
Номинальная длина рычага стола, мм |
500 |
|
Отклонение от прямолинейности рабочей поверхности стола, не более, мкм |
3 |
|
Параметр шероховатости Ra рабочей поверхности стола, не более, мкм |
0,4 |
|
Габаритные размеры, не более, мм -длина, -ширина; -высота |
600 350 280 |
|
Масса, не более, кг |
20 |
|
Питание |
220 В±10 %, 50 Гц |
|
Потребляемая мощность, не более, В-А |
15 |
|
Диапазон рабочих температур, °C |
20±2 |
|
Допускаемое изменение температуры в течение 1 ч, °C |
0,5 |
|
Относительная влажность воздуха, % |
58±20 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на переднюю часть основания экзаменатора методом наклейки.
Лист 3
Всего листов 3
Комплектность
|
Экзаменатор М-055 поставляется в следующей комплектации: Экзаменатор в сборе |
1 шт. |
|
центроискатель |
1 шт. |
|
уровень брусковый 150x0,05 |
1 шт. |
|
ключ |
1 шт. |
|
струбцина |
1 шт. |
|
руководство по эксплуатации М-055.000РЭ |
1 экз. |
|
паспорт М-055.000ПС |
1 экз. |
|
методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом МП 47965-11 «Экзаменатор эталонный I разряда М-055. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Основные средства поверки:
-уровень электронный М-050-03 ПГ±(2+0,01а) мкм/м, где а- - диапазон измерений, мкм/м;
-плита поверочная кл.О, высотомер Digimar 817 CLM ПГ±3 мкм;
-меры длины концевые плоскопараллельные 2 разряда, МИ 1604-87
Сведения о методах измерений
Нормативные документыМИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 * 10'6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм»
СТО 258292761-001-2010 Экзаменатор эталонный 1-го разряда М-055
