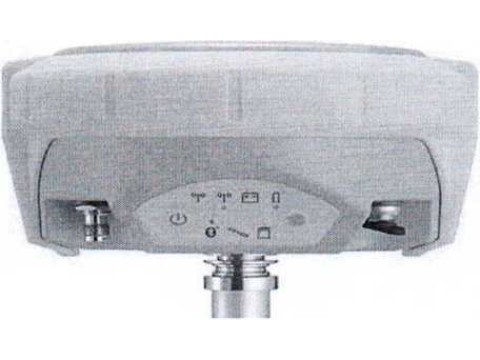

Системы геодезические спутниковые ZENITH
| Номер в ГРСИ РФ: | РБ 03 01 5922 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | «GeoMax AG», Швейцария |
Системы геодезические спутниковые ZENITH (далее - системы ZENITH) предназначены для измерения приращения географических координат, расстояний и направлений при производстве землеустроительных работ, строительстве автомобильных и железных дорог, конструкций и сооружений и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5922 16 |
| Наименование | Системы геодезические спутниковые ZENITH |
| Год регистрации | 2016 |
| Номер сертификата | 10246 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2021-02-25 |
| Получатель сертификата | фирма "GeoMax AG", Швейцария (CH)(изготовитель - фирма "GeoMax International GmbH" ("Hexagon Geosystems CN"), Германия (DE), Китай (CN)) |
Производитель / Заявитель
фирма "GeoMax AG" (изготовитель - фирма "GeoMax International GmbH" ("Hexagon Geosystems CN"), Германия, Китай)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2579-2016 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 01 5922 16 [2016-04-28]
rb-03-01-5922-16_2016-04-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5922 16 [2020-04-20]
rb-03-01-5922-16_2020-04-20.pdf
|
Скачать |
Описание типа
Назначение
Системы геодезические спутниковые ZENITH (далее - системы ZENITH) предназначены для измерения приращения географических координат, расстояний и направлений при производстве землеустроительных работ, строительстве автомобильных и железных дорог, конструкций и сооружений и т.п.
Область применения - строительство, картография, демаркация границ и т.п.
Описание
Принцип действия систем ZENITH реализует методы измерений координат точек земной поверхности, основанные на измерении расстояний до спутников навигационной системы по времени распространения радиосигналов. Модификации ZENITH 25 PRO, ZENITH 35, ZENITH 35PRO и ZENITH 40 одновременно принимают радиосигналы от спутников навигационных систем ГЛОНАСС, GPS, GALILEO, SBAS, BeiDOU и QZSS. Конструктивно системы ZENITH представляет собой пыле- и влагозащищенные корпус, вмещающий приемник радиосигналов со встроенной антенной, GSM/GPRS-модем, УКВ-модем (опционально), устройство связи Bluetooth, запоминающие устройство со съемной картой памяти SD и блок аккумуляторных батарей. На боковой панели корпуса расположена кнопка включения/выключения и семь (для модели ZENITH 25 PRO и ZENITH 40) или восемь (для модели ZENITH 35 и ZENITH 35PRO) светодиодных индикаторов, отображающие текущее состояние системы ZENITH. На нижней панели корпуса расположены порты для подключения УКВ антенны модема, внешних устройств, внешнего электропитания и контролера. Предусмотрены следующие режимы измерений: статика, кинематика в реальном времени (RTK), дифференциальный кодовый (DGPS) и навигация с дифференциальными поправками (SBAS). Управление систем ZENITH может осуществляться через подключаемый контроллер, входящий в комплект поставки по заказу. Электрогудтацие систем ZENITH автономное и осуществляется от аккумулятора, расположенного^'корпусе прибора. Имеется также разъем для подключения к внешнему источнику электропитания для работы в непрерывном режиме.
Место нанесения знака поверки Приложении А к описанию типа.
в виде клейма-наклейки приведено в
ZENITH 35
ZENITH 25PRO
ZENITH 35PRO

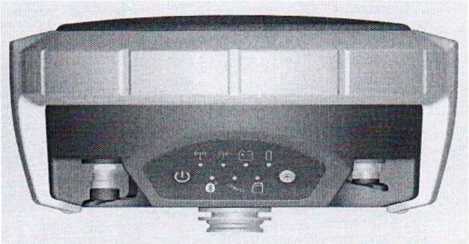

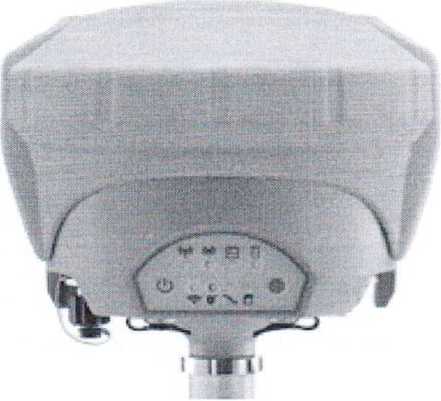

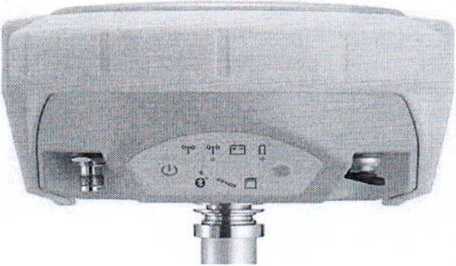

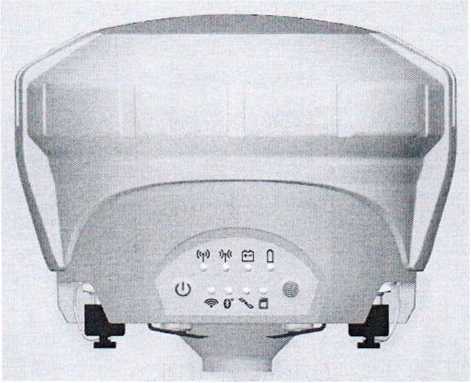

Рисунок 1 - Внешний вид систем ZENITH
ZENITH 40
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем ZENITH приведены в таблицах 1 и 2. Наименование программного обеспечения приведено в таблице 3.
Таблица 1 - Основные технические и метрологические характеристик систем ZENITH 25PRO и ZENITH 35
|
Наименование характеристики |
Значение | |
|
Zenith 25Рго |
Zenith 35 | |
|
Среднеквадратическая погрешность при измерении расстояния в режиме статической съемки, мм, не более |
±(5,0+0,5 L-10-6) | |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 65 |
от минус 40 до плюс 65 |
|
Диапазон температур транспортирования, °C |
от минус 40 до плюс 65 |
от минус 30 до плюс 60 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP |
68 |
|
Масса приемника, кг, не более |
1,2 (с аккумулятором и радио модемом) |
1,170 (без батареи) |
|
Габаритные размеры, мм, не более |
0198x95 |
0161x131 |
|
Количество каналов |
120, двухсистемный | |
|
Максимальное количество спутников |
одновременно отслеживание до 60 спутников | |
|
Глобальные навигационные спутниковые системы |
GPS/MOHACC/SBAS/Galileo/ /BeiDOU | |
|
Примечание: L- измеренное расстояние в мм | ||
Таблица 2 - Основные технические и метрологические характеристик систем ZENITH 35PRO и ZENITH 40
|
Наименование характеристики |
Значение | |
|
Zenith 40 |
Zenith 35PRO | |
|
Средняя квадратическая погрешность при измерении расстояния в режиме статической съемки, мм, не более |
±(3,0+0,5 L-10-6) | |
|
Средняя квадратическая погрешность при измерении координат в режиме RTK, мм, не более |
±(8,0+1,0 1_-10-6) | |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 65 | |
|
Диапазон температур транспортирования, °C |
от минус 40 до плюс 80 |
от минус 40 до плюс 70 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP |
68 |
|
Масса приемника, кг, не более |
1,18 (без аккумулятора) |
1,170 (без батареи) |
|
Габаритные размеры, мм, не более |
0198x95 |
0161x131 |
|
Количество каналов |
555, многочастотный | |
|
Глобальные навигационные спутниковые системы |
GPS/ГЛОНАСС /SBAS/Galileo/ ZBeiDOU/QZSS |
GPS/ГЛОНАСС /SBAS/Galileo/ /BeiDOU |
|
Примечание: L - измеренное расстояние в мм | ||
Таблица 3 - Наименование программного обеспечения
|
Обозначение показывающего устройства |
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
ZENITH 25PRO |
встроенное |
Не ниже версии (V5.01) |
|
ZENITH 35 |
встроенное |
Не ниже версии (V1.47) |
|
ZENITH 35PRO |
встроенное |
Не ниже версии (V2.39) |
|
ZENITH 40 |
встроенное |
Не ниже версии (V5.01) |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки:
- приемник (приемник со встроенными коммутационными устройствами) 1 шт.;
- многофункциональный контроллер для управления приемником
(Getac, GeoMax, Handheld, Panasonic) 1 шт.;
- GeoMax Geo Office (офисное программное обеспечение используется
для обработки сырых GNSS данных) * 1 экз.;
- GeoMax Assistant (полевое программное обеспечение для управления
GNSS приемника (X-PAD, FieldGenius, LayoutPRO, CarLson) * 1 экз.;
- кейс:
- аккумуляторы для приемника 1 шт.;
- радиоантенна* 1шт.;
- адаптер трегера * 1 шт.;
- рулетка для измерения высоты * 1 шт.;
- краткая инструкция и CD 1 шт.;
- зарядное устройство 1шт.;
- Lemo-USB кабель для передачи данных 1 шт.;
- адаптер питания 1 шт.;
- крепление контроллера к вехе * 1 шт.;
- трегер* 1шт.;
- аккумулятор для контроллера 1 шт.;
- адаптер питания для контроллера 1 шт.
Примечание:
* - по отдельному заказу
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «GeoMax AG» (Швейцария).
МРБ МП.2579-2016 "Системы геодезические спутниковые ZENITH. Методика поверки".
Заключение
Системы геодезические спутниковые ZENITH соответствуют технической документации фирмы «GeoMax AG» (Швейцария), ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация № BY/112 11.01. ТР020 020 01041 о соответствии техническому регламенту, срок действия по 15.02.2021 включительно).
Межповерочный интервал: не более 12 месяцев; межповерочный интервал в СЗМ в Республике Беларусь: не менее 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025.
