Дозиметры индивидуальные рентгеновского и гамма-излучения ДКГ-РМ1610
| Номер в ГРСИ РФ: | РБ 03 17 4062 16 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
|
Описание типа РБ 03 17 4062 16 [2010-12-17]
rb-03-17-4062-16_2010-12-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4062 16 [2016-04-29]
rb-03-17-4062-16_2016-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4062 16 [2013-07-11]
rb-03-17-4062-16_2013-07-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4062 16 [2009-10-22]
rb-03-17-4062-16_2009-10-22.pdf
|
Скачать |
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1610 (далее по тексту - дозиметры) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 4062 16 |
| Наименование | Дозиметры индивидуальные рентгеновского и гамма-излучения ДКГ-РМ1610 |
| Год регистрации | 2016 |
| Номер сертификата | 10255 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2021-02-25 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1922-2013. |
Поверители
Скачать
|
Описание типа РБ 03 17 4062 16 [2010-12-17]
rb-03-17-4062-16_2010-12-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4062 16 [2016-04-29]
rb-03-17-4062-16_2016-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4062 16 [2013-07-11]
rb-03-17-4062-16_2013-07-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4062 16 [2009-10-22]
rb-03-17-4062-16_2009-10-22.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1610 (далее по тексту - дозиметры) предназначены для:
- измерения мощности индивидуального эквивалента дозы Я), (10) (далее по тексту - МЭД) непрерывного и импульсного рентгеновского и гамма-излучения (далее по тексту фотонного);
- измерения индивидуального эквивалента дозы ЯД10) (далее по тексту - ЭД) непрерывного и импульсного фотонного излучения;
- измерения времени набора ЭД;
- выдачи звуковой, световой и вибрационной сигнализаций при превышении пороговых значений ЭД или МЭД;
- индикации времени в часах, минутах;
- передачи информации, накопленной и сохраненной в энергонезависимой памяти дозиметра в персональный компьютер (ПК).
Дозиметры могут использоваться в местах, где излучение является опасным для здоровья людей (сотрудниками таможенных и пограничных служб, медицинских учреждений, транспортных организаций, персоналом атомных установок, радиологических и изотопных лабораторий, сотрудниками аварийных служб, гражданской обороны, пожарной охраны), а также широким кругом потребителей для измерения МЭД и ЭД фотонного излучения.
Описание
Принцип действия дозиметров основан на периодическом измерении интервалов времени между включением детектора и первым (после включения детектора) зарегистрированным импульсом фотонного излучения и вычислением МЭД и ЭД по специальному алгоритму. Время измерения мощности дозы выбирается автоматически с учетом допустимой статистической погрешности.
Управление всеми режимами дозиметров осуществляется с помощью микропроцессора. Микропроцессор тестирует состояние основных узлов дозиметра, ведет обработку поступающей информации, осуществляет вывод результатов измерения и режимов работы дозиметра на матричный жидкокристаллический индикатор (ЖКИ), управляет схемой обеспечения работоспособности детектора, выдает сигнал на звуковой, световой и вибрационной сигнализаторы в случаях, предусмотренных алгоритмом работы дозиметра, контролирует состояние элемента питания дозиметра и управляет процессом обмена информацией между дозиметром и ПК.
В качестве детектора фотонного излучения используется энергокомпенсированный счетчик Гейгера-Мюллера.
Питание дозиметров осуществляется от встроенного элемента питания.
Конструктивно дозиметры выполнены в миниатюрном пластмассовом корпусе. На лицевой части дозиметра расположены ЖКИ и две кнопки для управления режимами работы дозиметров и включения подсветки ЖКИ. В верхней торцевой части дозиметров расположен разъем для подключения дозиметров к ПК по USB интерфейсу.
Дозиметры выпускаются в шести модификациях:
- дозиметр индивидуальный рентгеновского и гамма излучений ДКГ-РМ1610;
- дозиметр индивидуальный рентгеновского и гамма-излучения ДКГ-РМ1610-01". Отличается от дозиметра ДКГ-РМ1610 наличием канала передачи данных в соответствии со стандартом ISO15693;
- дозиметр индивидуальный рентгеновского и гамма излучений ДКГ-РМ1610А. Отличается от дозиметра ДКГ-РМ1610 пределами допускаемой основной относительной погрешности измерения МЭД и расширенным диапазоном измерения ЭД.
- дозиметр индивидуальный рентгеновского и гамма-излучения ДКГ-РМ1610А-01". Отличается от дозиметра ДКГ-РМ1610 пределами допускаемой основной относительной погрешности измерения МЭД, расширенным диапазоном измерения ЭД и наличием канала передачи данных в соответствии со стандартом ISO15693;
- дозиметр индивидуальный рентгеновского и гамма-излучения ДКГ-РМ1610В". Отличается от дозиметра ДКГ-РМ1610 пределами допускаемой основной относительной погрешности измерения МЭД, расширенным диапазоном измерения ЭД и использованием элемента питания типа AAA (LR03);
- дозиметр индивидуальный рентгеновского и гамма-излучения ДКГ-РМ1610В-01". Отличается от дозиметра ДКГ-РМ1610 пределами допускаемой основной относительной погрешности измерения МЭД, расширенным диапазоном измерения ЭД и наличием канала передачи данных в соответствии со стандартом ISO15693 и использованием элемента питания типа AAA (LR03).

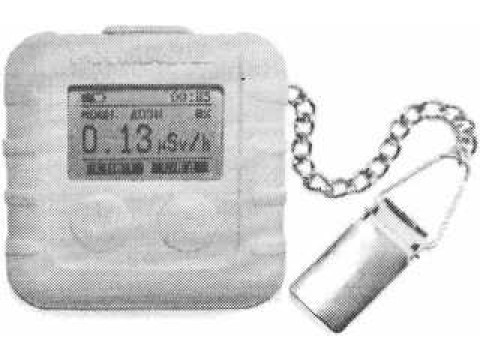

Общий вид дозиметров представлен на рисунке 1.
Рисунок 1 Общий вид дозиметров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения МЭД непрерывного и среднего значение импульсного (при длительности импульса не менее 1,0 мс) фотонного излучения |
от 0,1 мкЗв/ч до 10 Зв/ч |
|
Пределы допускаемой основной относительной погрешности измерения МЭД: -ДКГ-РМ1610, ДКГ-РМ1610-01; -ДКГ-РМ1610А, ДКГ-РМ1610А-01, ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
±(15 + ^/Я) % е где Н - значение МЭД в мЗв/ч; К-коэффициент, равный 0,0015 мЗв/ч. + (10 + К]/Н+К2-Н) %, • где Н - значение МЭД в мЗв/ч; Кт - коэффициент, равный 0,0015 мЗв/ч; К2 - коэффициент, равный 0,0015 (мЗв/ч)'1; |
|
Диапазон установки и контроля порогового уровня МЭД |
от 0,01 мкЗв/ч до 10 Зв/ч |
|
Дискретность установки порогового уровня МЭД |
единица младшего индицируемого разряда |
|
Диапазон измерения ЭД: • непрерывного фотонного излучения: - ДКГ-РМ1610, ДКГ-РМ1610-01; -ДКГ-РМ1610А, ДКГ-РМ1610А-01, ДКГ-РМ1610В, ДКГ-РМ1610В-01 ♦ импульсного фотонного излучения (при длительности импульса не менее 1,0 мс): - ДКГ-РМ1610, ДКГ-РМ1610-01; - ДКГ-РМ1610А, ДКГ-РМ1610А-01, ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
от 0,05 мкЗв до 10 Зв от 0,05 мкЗв до 20 Зв от 10,0 мкЗв до 10 Зв от 10,0 мкЗв до 20 Зв |
|
Пределы допускаемой основной относительной погрешности измерения ЭД |
+20 % |
|
Диапазон установки порогового уровня ЭД: - ДКГ-РМ1610, ДКГ-РМ1610-01; -ДКГ-РМ1610А, ДКГ-РМ1610А-01, ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
от 1,0 мкЗв до 10 Зв от 1,0 мкЗв до 20 Зв |
продолжение таблицы 2
|
1 |
2 |
|
Дискретность установки порогового уровня ЭД |
единица младшего индицируемого разряда |
|
Дискретность отсчета времени накопления ЭД |
1 мин |
|
Пределы допускаемой дополнительной относительной погрешности измерения МЭД, ЭД: - при изменении температуры окружающего воздуха от нормальной до минус 20 °C и от нормальной до плюс 50 °C; - при относительной влажности окружающего воздуха 98 % при температуре плюс 35 °C; - при изменении напряжения питания от номинального значения до крайних значений напряжения питания; - при воздействии магнитного поля напряженностью 800 А/м; - при воздействии радиочастотных электромагнитных полей |
±15 % ±10 % ±5 % ±10 % ±10 % |
|
Диапазон регистрируемых энергий |
от 0,02 до 10,0 МэВ |
|
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (137Cs), не более: - от 20 кэВ до 33 кэВ - от 33 кэВ до 48 кэВ - от 48 кэВ до 3 МэВ - от3 МэВ до 10 МэВ |
-60 % -40 % ±30 % ±50 % |
|
Номинальное напряжение питание дозиметров: - ДКГ-РМ1610, ДКГ-РМ1610-01 ДКГ-РМ1610А, ДКГ-РМ1610А-01; - ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
3,8 В 1,5 В |
|
Время непрерывной работы дозиметров: -ДКГ-РМ1610, ДКГ-РМ1610-01, ДКГ-РМ1610А, ДКГ-РМ1610А-01 от полностью заряженной аккумуляторной батареи; - ДКГ-РМ1610В, ДКГ-РМ1610В-01 от одного элемента питания |
не менее 1 мес не менее 20 дней |
|
Габаритные размеры: - ДКГ-РМ1610, ДКГ-РМ1610-01 ДКГ-РМ1610А, ДКГ-РМ1610А-01 - ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
не более 58x59x20 мм не более 71 х59х20 мм |
|
Масса; - ДКГ-РМ1610, ДКГ-РМ1610-01 ДКГ-РМ1610А, ДКГ-РМ1610А-01; - ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
не более 0,07 кг не более 0,09 кг |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы паспортов ТИГР. 412118.042 ПС и ТИГР.412118.500 ПС типографским способом.
Комплектность
Состав комплекта поставки должен соответствовать таблице 2. Таблица 2
|
Наименование |
Обозначение |
Количество на модификацию, шт | |||||
|
ДКГ-РМ1610 |
дкг-РМ1610А |
дкг-РМ1610-01 |
ДКГ-РМ1610А-01 |
дкг-РМ1610В |
ДКГ-РМ1610В-01 | ||
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610 |
ТИГР.412118.042 |
1 |
- |
- |
- |
- |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610А |
ТИГР.412118.042-01 |
- |
1 |
- |
- |
- |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610-01 |
ТИГР.412118.042-20 |
- |
- |
1 |
- |
- |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610А-01 |
ТИГР.412118.042-22 |
- |
- |
- |
1 |
- |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610В |
ТИГР.412118.500 |
- |
- |
- |
- |
1 |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610В-01 |
ТИГР.412118.500 |
- |
- |
- |
- |
- |
1 |
|
Элемент питания (Alkaline) 1.5 V, AAA (LR03) 1'3) или Energizer L92BP-2 AAA2 3) |
- |
- |
- |
- |
- |
1 |
1 |
|
Комплект принадлежностей |
ТИГР.305621.006 |
1 |
1 |
1 |
1 |
- |
- |
|
Комплект принадлежностей |
ТИГР.305621.503 |
- |
- |
- |
- |
1 |
1 |
|
Паспорт |
ТИГР.412118.042 ПС |
1 |
1 |
1 |
1 |
- |
- |
|
Паспорт |
ТИГР.412118.500 ПС |
- |
- |
- |
- |
1 |
1 |
|
Упаковка |
ТИГР.412915.046 |
1 |
1 |
1 |
1 |
- |
- |
|
Упаковка |
ТИГР. 305641.504 |
- |
- |
- |
- |
1 |
1 |
Применяется при температуре окружающего воздуха от 0 до плюс 50 °C. Допускается применение других элементов питания, аналогичных по пара-метрам;
2) Применяется при температуре окружающего воздуха от минус 20 до плюс 50 °C. Допускается применение других элементов питания, аналогичных по параметрам;
3) Поставляется по согласованию с потребителем.
Лист 5 из 6
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.054-2012 "Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1610. Технические условия ".
ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия".
МРБ МП. 1922-2013 "Дозиметр индивидуальный рентгеновского и гамма-излучений
ДКГ-РМ1610. Методика поверки ".
Заключение
Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1610 соответствуют требованиям технических условий ТУ BY 100345122.054-2012, ГОСТ 27451-87, ТР ТС 020/2011 (сертификат соответствия: серия BY № 0023380 от 18.10.2013, выдан ОАО "БЕЛЛИС", срок действия до 17.10.2018).
Межповерочный интервал - не более 12 месяцев (для дозиметров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025.
