Дозиметры-радиометры "ДРБП-03"
| Номер в ГРСИ РФ: | РБ 03 17 6533 18 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО "ПОЛИТЕХФОРМ-М", г. Москва |
|
Описание типа РБ 03 17 6533 18 [2018-08-15]
rb-03-17-6533-18_2018-08-15.pdf
|
Скачать |
Дозиметры-радиометры «ДРБП-03» (далее по тексту - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы фотонного излучения (МЭД), амбиентного эквивалента дозы фотонного излучения (ЭД), плотности потока а- и (3-излучений в полевых и лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 6533 18 |
| Наименование | Дозиметры-радиометры "ДРБП-03" |
| Год регистрации | 2018 |
| Номер сертификата | 11660 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2018-08-16 |
| Получатель сертификата | ООО "ПОЛИТЕХФОРМ-М", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ПОЛИТЕХФОРМ-М"
Адрес: 115404, г. Москва, ул. Ряжская, д. 13, корп. 1
Контакты: 8-499-218-2614, 8-499-218-2664; факс: 8-499-218-2624
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГКПС.14.00.00.000 ПС (1997 г.). |
| Признание поверки | Первичная, при выпуске из производства: ООО "НПП "Доза", г. Москва, Зеленоград, РФ (аттестат аккредитации - №RA.RU.311682, шифр поверительного клейма - ВАГ)(НТК № 03-18). |
Поверители
Скачать
|
Описание типа РБ 03 17 6533 18 [2018-08-15]
rb-03-17-6533-18_2018-08-15.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры-радиометры «ДРБП-03» (далее по тексту - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы фотонного излучения (МЭД), амбиентного эквивалента дозы фотонного излучения (ЭД), плотности потока а- и (3-излучений в полевых и лабораторных условиях.
Описание
Принцип действия дозиметра основан на преобразовании энергии ионизирующих излучений в электрические импульсы с помощью газоразрядных счетчиков Гейгера-Мюллера.
Дозиметр состоит из измерительного блока со встроенными детекторами СБМ-20 и СИ-34ГМ (далее по тексту - пульт) и сменных блоков детектирования БДБА-02 и БДГ-01.
Сменные блоки детектирования позволяют измерять:
- БДБА-02 - плотность потока а- и [3-излучения;
- БДГ-01 - мощность амбиентного эквивалента дозы фотонного излучения.
Детекторы СБМ-20 и СИ-34ГМ позволяют параллельно с измерением какого-либо вида излучения, определяемого подключенным к пульту блоком детектирования, измерять МЭД и ЭД фотонного излучения.
Подключение блоков детектирования к пульту осуществляется при помощи гибкого кабеля, имеющего разъём. Управление работой дозиметра - при помощи шестикнопочной клавиатуры.
Конструктивно дозиметр выполнен в виде базового блока в металлическом корпусе со встроенными детекторами и набора выносных блоков детектирования.
Дозиметр комплектуется удлинительной штангой и блоком зарядки аккумулятора.

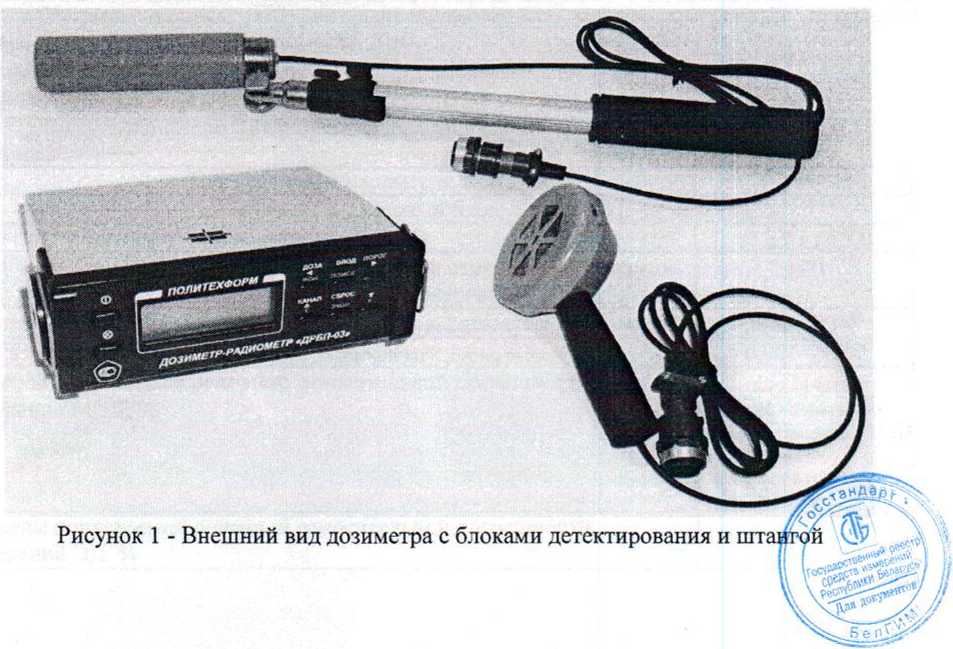

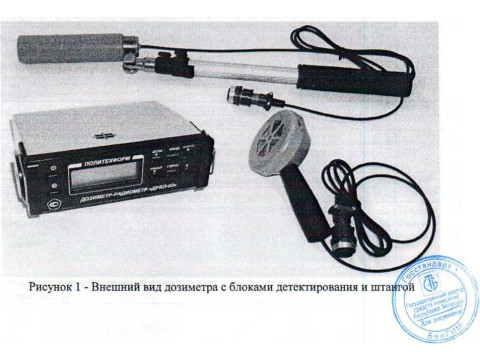

Внешний вид дозиметра и места пломбировки приведены на рисунках 1 и 2.
Пломбировке подлежат следующие конструктивные элементы дозиметра:
- винт крепления боковой накладки, соединяющей корпус и переднюю панель;
- крышка лючка, расположенного внутри батарейного отсека.

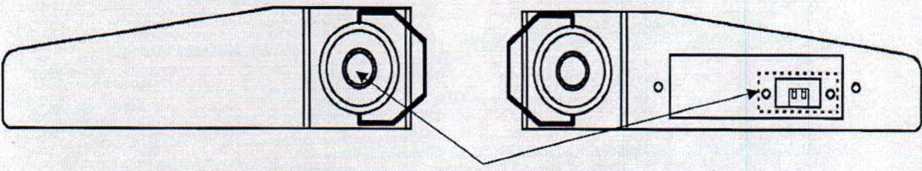

Рисунок 2 - Места пломбировки
Программное обеспечение
Измерительный блок дозиметра имеет встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для расчёта и вывода на информационное табло значений измеряемых параметров.
Основные функции ПО:
- расчёт значений показаний путём измерения скорости или количества импульсов за определённый промежуток времени, поступающих с блоков детектирования;
- установка значений порогов срабатывания сигнализации и других параметров, не оказывающих влияние на метрологические характеристики дозиметра.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование 1Ю |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО (контрольная сумма метрологически значимой части) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО дозиметра-радиометра ДРБП-03 |
DRBP03 |
2008 |
4460A4FC5AA83C8882 8C4B2F90C6E5F4 |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
|
Наименование параметра |
Значение |
|
Базовый блок | |
|
Диапазон энергий фотонного излучения, МэВ |
0,05 - 3,0 |
|
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (Cs-137) в измеряемом диапазоне энергий, % |
±20 |
|
Диапазон измерений мощности амбиентного эквивалента дозы, мкЗв/ч |
0,10-3 10б |
|
Диапазон измерений амбиентного эквивалента дозы, мЗв |
0.001 -9999 |
|
Пределы допускаемой основной относительной погрешности измерений МЭД, % |
±(15+4/Н) где: Н - измеренные числовые значения МЭД (в зависимости от диапазона |
|
Пределы допускаемой основной относительной погрешносги измерений ЭД, % |
/п ® |
А А
|
Наименование параметра |
Значение |
|
Блок детектирования а-, ^-излучения БДБА-02 | |
|
Диапазон энергий регистрируемого а-излучения P-излучения, МэВ |
Ри-239 0,15-3,5 |
|
Диапазон измерений плотности потока частиц, с*'см'2 |
0,10-700 |
|
Пределы допускаемой основной относительной погрешности измерений плотности потока частиц, % |
± (20+4/Р) где: Р - измеренные числовые значения плотности потока а- или P-излучения (с-,см'2) |
|
Блок детектирования у-излучения БДГ-01 | |
|
Диапазон энергий фотонного излучения, МэВ |
0,05 - 3,0 |
|
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (Cs-137) в измеряемом диапазоне энергий, % |
±20 |
|
Диапазон измерений мощности амбиентного эквивалента дозы, мкЗв/ч |
0,10-1000 |
|
Пределы допускаемой основной относительной погрешности измерений МЭД, % |
±(15+4/Н) где: Н - измеренные числовые значения МЭД (в зависимости от диапазона мкЗв/ч или мЗв/ч) |
|
Пределы допускаемой дополнительной погрешности измерений МЭД, ЭД и плотности потока частиц: - при изменении температуры окружающего воздуха во всем диапазоне рабочих температур, % - при относительной влажности воздуха до 95 % и температуре воздуха ниже 35 °C без конденсации влаги, % |
± 10 ± 10 |
|
Питание осуществляется от: - батареи типа «Корунд», напряжение, В - внешнего источника питания, напряжение, В |
8,7 от 7 до 12 |
|
Ток, потребляемый при напряжении питания 8,7 В, мА, не более |
10 |
|
Срок эксплуатации, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Габаритные размеры, мм, не более: - пульт (длина х ширина х высота) - БДБА-02 (диаметр х длина) - БДГ-01 (диаметр х длина) |
181 х 125 х 62 77 х 34 34 х 147 |
|
Масса, кг, не более: пульт БДБА-02 БДГ-01 |
0,85 0,35 0,25 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре воздуха 35 °C, % - атмосферное давление, кПа |
от минус 20 до 50 (без ЖКИ -от минус 30 до 50) 95% ОТ 84 ДрДЙ$г7 |
Знак утверждения типа
наносится на лицевую панель дозиметра методом шелкографии и на титульный лист паспорт типографским способом.
Комплект средства измерений
В комплект поставки дозиметра входят изделия и документы, указанные в таблице 3. Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Дозиметр-радиометр ДРБП-03 в составе: |
1 | |
|
- пульт |
ГКПС 14.00.00.000 |
1 |
|
- блок детектирования БДБА-02 |
ГКПС 14.03.00.000 |
1 |
|
- блок детектирования БДГ-01 |
ГКПС 14.04.00.000 |
1 |
|
- штанга |
ГКПС 14.05.00.000 |
1 |
|
- аккумулятор |
1 | |
|
- зарядное устройство |
1 | |
|
- футляр |
1 | |
|
- паспорт |
ГКПС 14.00.00.000 ПС |
1 |
Поверка
осуществляется в соответствии с разделом 8 «Методика поверки» документа ГКПС 14.00.00.000 ПС «Дозиметр-радиометр ДРБП-03 Паспорт (Техническое описание, инструкция по эксплуатации, формуляр)», согласованным руководителем ГЦИ СИ ГУ «ВНИИФТРИ» 30 мая 1997 г.
Основные средства поверки:
• государственный первичный эталон поглощенной дозы ТЭТ 38-2011, диапазон от 4,0 10'2 до 3 10? Зв/ч, погрешность не более 1% (Р=0,99);
• установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (Рсг. № 32425-06), диапазон МЭД 5 10’7 + 5 10'2 Зв/ч, пределы допускаемой относительной погрешности измерений ± 5 % (Р=0,95);
• источники радионуклидные бета-излучения метрологического назначения закрытые типа ИМИ, активность 102 104 Бк, пределы допускаемой относительной
погрешности измерений ± 6 % (Р=0,95);
• источники радионуклидные альфа-излучения метрологического назначения закрытые типа ИМИ, активность 102 104 Бк, пределы допускаемой относительной
погрешности измерений ± 6 % (Р=0,95).
Сведения о методах измерений
Дозиметр-радиометр ДРБП-03 Паспорт (Техническое описание, инструкция по эксплуатации, формуляр) ГКПС 14.00.00.000 ПС.
Нормативные документы
ГОСТ 8.070-96 «Государственная поверочная схема для средств измерений поглощенной и эквивалентной дозы и мощности поглощенной и эквивалентной дозы фотонного и электронного излучений».
ГОСТ 8.033-96 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклид^.потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
Дозиметр-радиометр «ДРБП-03». Технические условия. ТУ 4362-005-45167996-99.
Рекомендации к применению
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении деятельности в области охраны окружающей среды;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
