Дозиметры индивидуальные ДКГ-АТ2503
| Номер в ГРСИ РФ: | РБ 03 17 0936 18 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
|
Описание типа РБ 03 17 0936 18 [2013-10-02]
rb-03-17-0936-18_2013-10-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0936 18 [2019-05-04]
rb-03-17-0936-18_2019-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0936 18 [2019-02-05]
rb-03-17-0936-18_2019-02-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0936 18 [2019-12-11]
rb-03-17-0936-18_2019-12-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0936 18 [2008-06-12]
rb-03-17-0936-18_2008-06-12.pdf
|
Скачать |
Дозиметры индивидуальные ДКГ-АТ2503 (далее - дозиметры) предназначены для измерений индивидуального эквивалента дозы НР(10) (далее-дозы) и мощности индивидуального эквивалента дозы Нр(10) (далее - мощности дозы) непрерывного рентгеновского и гамма-излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 0936 18 |
| Наименование | Дозиметры индивидуальные ДКГ-АТ2503 |
| Год регистрации | 2018 |
| Номер сертификата | 11844 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-07-31 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 743-99 (изменения №1-9). |
Поверители
Скачать
|
Описание типа РБ 03 17 0936 18 [2013-10-02]
rb-03-17-0936-18_2013-10-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0936 18 [2019-05-04]
rb-03-17-0936-18_2019-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0936 18 [2019-02-05]
rb-03-17-0936-18_2019-02-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0936 18 [2019-12-11]
rb-03-17-0936-18_2019-12-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0936 18 [2008-06-12]
rb-03-17-0936-18_2008-06-12.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры индивидуальные ДКГ-АТ2503 (далее - дозиметры) предназначены для измерений индивидуального эквивалента дозы НР(10) (далее-дозы) и мощности индивидуального эквивалента дозы Нр(10) (далее - мощности дозы) непрерывного рентгеновского и гамма-излучения.
Дозиметры относятся к индивидуальным (носимым на теле) средствам измерений и предназначены для персонала, обслуживающего рентгеновские и гамма-установки, радиологических и изотопных лабораторий, для работников предприятий атомной промышленности.
Описание
Дозиметры имеют пять модификаций: ДКГ-АТ2503, ДКГ-АТ2503А, ДКГ-АТ2503В, ДКГ-АТ2503В/1, ДКГ-АТ2503В/2.
Дозиметры представляют собой носимые на теле миниатюрные микропроцессорные прямопоказывающие приборы.
Принцип действия дозиметров основан на измерении частоты импульсов, генерируемых в счетчике Гейгера-Мюллера под воздействием регистрируемого рентгеновского и гамма-излучения. Преобразование частотных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу) осуществляется автоматически. Благодаря энергокомпенсирующему фильтру эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий. Управление режимами работы дозиметров, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляются микропроцессорным устройством.
Устройство считывания USB (далее - устройство считывания) предназначено для сопряжения дозиметров с персональным компьютером (ПК) с целью придания дозиметрам системных функций, позволяющих автоматизировать съём, учёт и обработку результатов измерений.
Обмен информацией с ПК осуществляется по инфракрасному каналу с помощью устройства считывания, которое преобразует оптические сигналы в стандартные электрические сигналы интерфейса USB.
Пломбирование дозиметров проводят специальной пленкой, которую наклеивают на экран под верхней крышкой дозиметров.

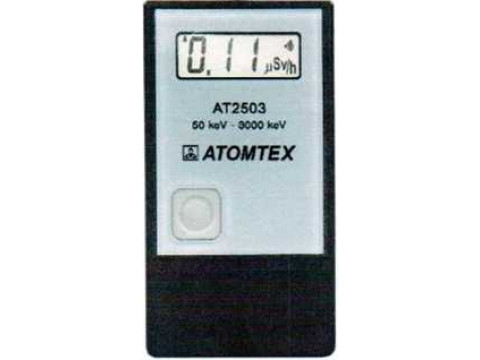

Общий вид дозиметров ДКГ-АТ2503, ДКГ-АТ2503А приведен на рисунке 1.
U. I bSv/h
АТ2503А 50 kaV - 3000 keV
Si ATOMTEX
Рисунок 1 - Общий вид дозиметров ДКГ-АТ2503, ДКГ-АТ2503А
Общий вид дозиметров ДКГ-АТ2503В, ДКГ-АТ2503В/1, ДКГ-АТ2503В/2 приведен на рисунке 2. Обозначение модификации дозиметра отображается на этикетке, расположенной на задней крышке дозиметра.
<15% <25% <50%
АТ2503В
В АТОНТГХ
Рисунок 2 - Общий вид дозиметров ДКГ-АТ2503В, ДКГ-АТ2503В/1, ДКГ-АТ2503В/2

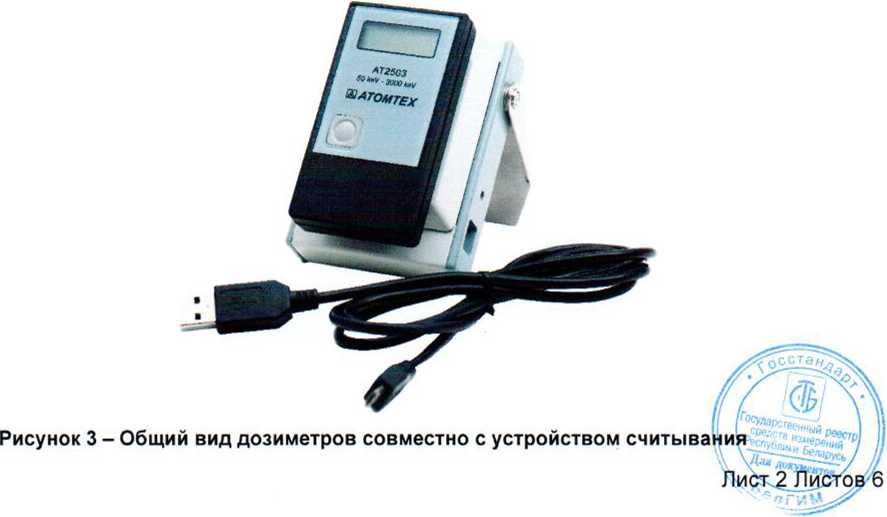

Общий вид дозиметров совместно с устройством считывания приведен на рисунке 3.

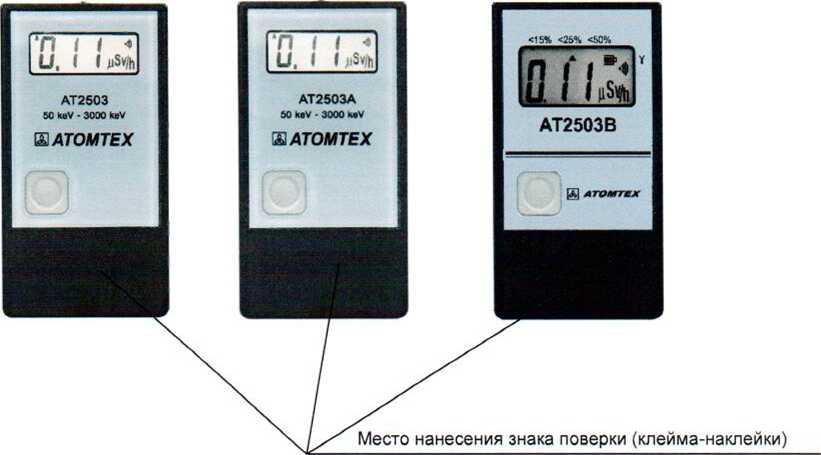

Место нанесения знака поверки (клейма-наклейки) приведено на рисунке 4.
Рисунок 4 - Место нанесения знака поверки (клейма-наклейки)
Программное обеспечение
Программное обеспечение (ПО) дозиметров состоит из встроенного и внешнего (прикладного).
Встроенное ПО предназначено для задания условий измерений, обработки, сохранения и отображения результатов измерений на экране дозиметров. Метрологически значимая часть встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.
Прикладное ПО «Dose Manager» устанавливается на ПК. Дозиметр совместно с устройством считывания, подсоединенным к ПК, и прикладным ПО образуют автоматизированную систему дозиметрического контроля.
К метрологически значимому относится встроенное ПО дозиметров. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
|
ДКГ-АТ2503 |
Doza1_00 |
doza1t1new_2503_P_LF7 3 VT2 01A95994.hex |
1.2.5; 1.х.у* |
01А95994** |
|
ДКГ-АТ2503А |
Doza1_A0 |
dozaltl new_2503_P_LF7 3 VT2 01A95994.hex |
1.2.8; 1.x.у* |
01А95994** |
|
ДКГ-АТ2503В |
DKG2503 ВО |
DKG2503 BO.hex |
3.0.3; З.х.у* |
00526Е** |
|
ДКГ-АТ2503В/1 |
DKG2503 В1 |
DKG2503 Bl.hex |
3.0.5; З.х.у* |
005351** |
|
ДКГ-АТ2503В/2 |
DKG2503 В2 |
DKG2503 B2.hex |
3.0.6; З.х.у* |
075397** |
|
* х, у - составная часть номера версии ПО; х, у принимаются равными от 0 до 99. “Цифровой идентификатор относится к представленным версиям ПО. | ||||
|
Примечание - Идентификационные данные для версии ПО вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки. | ||||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики дозиметров представлены в таблице 2.
2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений дозы непрерывного рентгеновского и гамма-излучения: - ДКГ-АТ2503, ДКГ-АТ2503А, ДКГ-АТ2503В/2 - ДКГ-АТ2503В, ДКГ-АТ2503В/1 |
от 1 мкЗв до 10 Зв от 0,1 мкЗв до 10 Зв |
|
Пределы допускаемой основной относительной погрешности при измерении дозы непрерывного рентгеновского и гамма-излучения: - ДКГ-АТ2503, ДКГ-АТ2503А, ДКГ-АТ2503В. ДКГ-АТ2503В/1 - ДКГ-АТ2503В/2 |
±(15+kiHp(10))% ±(15+k2HP(10))%, где Нр(10) - значение мощности дозы в мЗв ч’1; /<1=0,005 мЗв-1-ч; /<2=0,001 мЗв’1ч |
|
Пределы вариации отклика, зависящего от дозы и мощности дозы (дозовый отклик), во всем диапазоне измерений* |
±(15+UrelD) %, где UrelD - относительная расширенная неопределенность принятого значения дозы в процентах |
|
Коэффициент вариации и, не более*: - для дозы меньше 11 Но - для дозы больше или равной 11 Но, где Но - нижний предел измерений дозы |
(16-Н/Но) % 5% |
|
Диапазон измерений мощности дозы непрерывного рентгеновского и гамма-излучения: - ДКГ-АТ2503 - ДКГ-АТ2503А - ДКГ-АТ2503В - ДКГ-АТ2503В/1 - ДКГ-АТ2503В/2 |
от 0,10 мкЗв/ч до 0,5 Зв/ч от 0,10 мкЗв/ч до 0,1 Зв/ч от 0,10 мкЗв/ч до 1 Зв/ч от 0,10 мкЗв/ч до 0,2 Зв/ч от 1 мкЗв/ч до 10 Зв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы непрерывного рентгеновского и гамма-излучения: - ДКГ-АТ2503, ДКГ-АТ2503А, ДКГ-АТ2503В, ДКГ-АТ2503В/1 - ДКГ-АТ2503В/2 |
±(15+ki/HP(10)+k2Hp(10))%, но не более ±35 % ±(15+ki/HP(10)+k3 Hp(10)) %, где Нр(10) - значение мощности дозы в мЗв-4’1; ki=0,015 мЗв ч’1; /<2=0,005 мЗв’1-ч; /<з=0,001 мЗв1-ч |
|
Пределы вариации отклика, зависящего от мощности дозы, во всем диапазоне измерений* |
где UrelDR - относительная расширенная неопределенность принятого значения мощности дозы в процентах |
|
Коэффициент вариации у, не более*: - для мощности дозы Н< 10 мкЗв/ч - для мощности дозы 10 мкЗв/ч<Н<60 мкЗв/ч - для мощности дозы Н>60 мкЗв/ч |
20 % (21-Н/10 мкЗв/ч) % 15% |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения: - ДКГ-АТ2503, ДКГ-АТ2503А - ДКГ-АТ2503В, ДКГ-АТ2503В/1. ДКГ-АТ2503В/2 |
от 0,05 до 3 МэВ от 0,05 до 10 МэВ |
|
Энергетическая зависимость в диапазоне энергий регистрируемого рентгеновского и гамма-излучения в пределах |
±30 |
|
Зависимость чувствительности от угла падения регистрируемого излучения (анизотропия), не более |
20 % в угловом интервале до ±75° для 137Cs и 60Со/^ 50 % в угловом интервале до ±75° для 241Ат |
Лист 4 Листов 6 \Л?
|
Наименование характеристики |
Значение характеристики |
|
Пределы вариации относительного отклика в зависимости от энергии и угла падения излучения в диапазоне ± 60°* |
отминус(29+иге|ОР )% до плюс (67+U^dr )% |
|
Время отклика на изменение мощности дозы в 10 раз в пределах диапазона измерений (при мощности дозы более 1 мЗв/ч), не более |
5с |
|
Время установления рабочего режима, не более |
1 мин |
|
Время непрерывной работы, не менее |
24 ч |
|
Габаритные размеры, не более: - дозиметров - устройства считывания |
85x46x16 мм 90x66x28 мм |
|
Масса, не более - дозиметров (без элементов питания) - устройства считывания |
0,1 кг 0,3 кг |
|
Степень защиты дозиметров от проникновения воды. пыли и посторонних твердых частиц по ГОСТ 14254-2015: - дозиметров - устройства считывания |
IP54 IP20 |
|
* по СТБ IEC 61526-2012 | |
Дозиметры сохраняют работоспособность после кратковременного (не более 10 мин) воздействия гамма-излучения с 10-кратным превышением мощности дозы, соответствующей верхнему пределу измерений, но не более 10 Зв/ч. При этом показания дозиметров по мощности дозы остаются на максимальном значении диапазона и дозиметры обеспечивают звуковую сигнализацию и визуальную индикацию состояния «вне шкалы» в течение всего периода воздействия перегрузки. Время, необходимое для возврата дозиметра к индикации мощности дозы в пределах диапазона измерений после окончания перегрузки, не более 10 с. При индикации дозы выдается сообщение о перегрузке, сохраняемое до перезапуска дозиметра.
Дозиметры обеспечивают возможность ввода любого из восьми наперед заданных пороговых уровней дозы, звуковую и визуальную сигнализацию его превышения, а также превышения верхнего предела измерений по дозе.
Дозиметры обеспечивают возможность ввода любого из восьми наперед заданных пороговых уровней мощности дозы, звуковую и визуальную сигнализацию его превышения, а также превышения верхнего предела измерений по мощности дозы.
Электропитание дозиметров осуществляется от комплекта из трех батарей типа SR44 с номинальным напряжением 1,5 В каждая и номинальной емкостью не менее 0,15 А ч.
Суммарное время работы дозиметров от одного комплекта батарей в нормальных условиях не менее 1000 ч (при мощности дозы не более 1 мкЗв/ч).
Средний ток, потребляемый дозиметрами при питании от комплекта батарей, не более 0,1 мА.
Средняя наработка на отказ дозиметров не менее 20000 ч.
Знак утверждения типа
Знак утверждения типа наносится:
- на этикетку, расположенную на задней крышке дозиметра;
- на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки дозиметров приведен в таблице 3.
Таблица 3
|
Наименование,тип |
Количество |
Примечание |
|
1 Дозиметр индивидуальный ДКГ-АТ2503___ |
1 | |
|
2 Комплект батарей (содержит три элемента питания типа SR44) |
1 |
Допускается замена на элемент питания типа А76, V357, LR44 |
|
3 Зажим |
1 |
Для дополнительного крепления на одежде |
|
4 Чехол защитный |
3 |
10x15 см |
|
6 Устройство считывания USB с комплектом: - программное обеспечение «Dose Manager» - кабель USB A/miniB - паспорт - упаковка |
1 |
Поставляется по заказу |
|
7 Руководство по эксплуатации |
1 | |
|
5 Методика поверки МП.МН 743-99 |
1* | |
|
8 Упаковка |
1 | |
|
* Поставляется в одном экземпляре при отгрузке нескольких дозиметров одному потребителю. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 37318323.015-99 «Дозиметры индивидуальные ДКГ-АТ2503».
СТБ IEC 61526-2012 «Приборы радиационной защиты. Измерение индивидуального эквивалента дозы Нр(10) и Нр(0,07) для рентгеновского, гамма-, нейтронного и бета-излучения. Дозиметры индивидуальные с непосредственным считыванием показаний эквивалента дозы».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
МП.МН 743-99 «Дозиметры индивидуальные ДКГ-АТ2503. Методика поверки».
Заключение
Дозиметры индивидуальные ДКГ-АТ2503 соответствуют требованиям ТУ РБ 37318323.015-99, СТБ IEC 61526-2012, ГОСТ 27451-87, ТР ТС 020/2011 (регистрационный номер декларации о соответствии: ЕАЭС №BY/112 11.01 ТР020 003 28736, срок действия по 28.08.2023).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № ВУ/112 1.0025, действителен до 30.03.2024.
