Дозиметры поисковые ДКГ-РМ1703МО
| Номер в ГРСИ РФ: | РБ 03 17 4002 16 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
Дозиметры поисковыеДКГ-РМ1703МО (далее дозиметры), предназначенные для измерения мощности амбиентного эквивалента дозы Я *(10) (далее по тексту - МЭД) гамма и рентгеновского (далее по тексту - фотонное излучение), поиска (обнаружения и локализации) радиоактивных материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 4002 16 |
| Наименование | Дозиметры поисковые ДКГ-РМ1703МО |
| Год регистрации | 2016 |
| Номер сертификата | 10257 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2021-02-25 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1899-2009 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 17 4002 16 [2009-05-29]
rb-03-17-4002-16_2009-05-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4002 16 [2016-05-02]
rb-03-17-4002-16_2016-05-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 4002 16 [2011-09-21]
rb-03-17-4002-16_2011-09-21.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры поисковыеДКГ-РМ1703МО (далее дозиметры), предназначенные для измерения мощности амбиентного эквивалента дозы Я *(10) (далее по тексту - МЭД) гамма и рентгеновского (далее по тексту - фотонное излучение), поиска (обнаружения и локализации) радиоактивных материалов.
Дозиметры могут использоваться сотрудниками банковских, таможенных и пограничных служб, транспортных организаций, персоналом атомных установок, радиологических и изотопных лабораторий, сотрудниками министерства чрезвычайных ситуаций, полиции.
Описание
Принцип действия дозиметра в режиме измерения основан на подсчете числа импульсов, поступающих с выхода блока детектирования на основе счетчика Гейгера- Мюллера, и вычислении МЭД или ЭД фотонного излучения. Принцип действия приборов в режиме поиска основан на сравнении скорости счета числа импульсов, поступающих с выхода сцинтилляционного блока детектирования гамма- излучения с пороговым значением, рассчитанным на основе измерения скорости счета от внешнего радиационного фона гамма-излучений и установленных коэффициентов.
Управление блоком детектирования осуществляется с помощью микропроцессорного контроллера.
Выбор режимов работы и программирование дозиметров осуществляется с помощью двух кнопок. Результаты измерения и режимы работы дозиметров индицируются на жидкокри-сталлическом индикаторе. В режиме связи с персональным компьютером (ПК) выбор режимов работы и программирование дозиметра, а также передача результатов измерения в ПК осу-ществляется через инфракрасный канал (ИК) связи. Дополнительно приборы ДКГ-1703МО-1А обеспечивают обмен информацией с ПК по USB-интерфейсу, а приборы ДКГ-1703МО-1В обеспечивают обмен информацией с Pocket PC (РРС) по радиоканалу типа Bluetaottr
В дозиметрах имеются встроенные звуковой и вибраадйШеж сигнализаторы. (([ О
Государственный .-.жто
I ГПРП.-ТО .....г
Питание дозиметра осуществляется от гальванического элемента питания типа АА.
Дозиметры выпускаются в пяти модификациях:
- Дозиметр поисковый ДКГ-РМ1703МО-2;
- Дозиметр поисковый ДКГ-РМ1703МО-1. Отличается от ДКГ-РМ1703МО-2 наличием режима измерения ЭД и расширенным диапазоном измерения МЭД;
- Дозиметр поисковый ДКГ-РМ1703МО-1А отличается от ДКГ-РМ1703МО-2 повышен-ной чувствительностью к гамма-излучению, наличием режима измерения ЭД, расширенным диапазоном измерения МЭД и возможностью передачи информации в персональный компьютер (ПК) по интерфейсу типа USB;
- Дозиметр поисковый ДКГ-РМ1703МО-1В отличается от ДКГ-РМ1703МО-2 повышен-ной чувствительностью к гамма-излучению, наличием режима измерения ЭД, расширенным диапазоном измерения МЭД и возможностью передачи информации в Pocket PC (РРС) по радиоканалу типа Bluetooth.
- Дозиметр поисковый ДКГ-РМ1703МО-1 ВТ отличается от ДКГ-РМ1703МО-2 наличием режима измерения ЭД, расширенным диапазоном измерения МЭД и возможностью передачи информации в смартфон по радиоканалу типа Bluetooth.
Общий вид дозиметра представлен на рисунке 1.

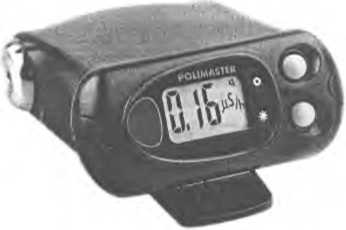

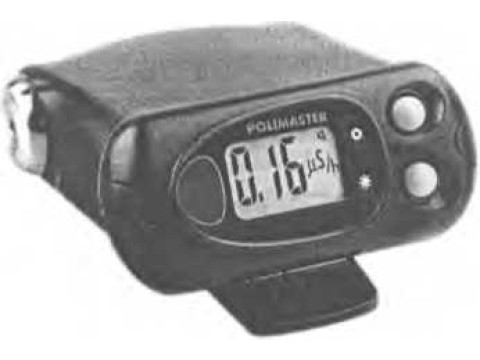

Рисунок 1 - Общий вид дозиметров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Характеристика |
ДКГ-РМ1703МО-1 |
ДКГ-РМ1703МО-1А |
ДКГ-РМ1703МО-1В |
ДКГ-РМ1703МО-1ВТ |
ДКГ-РМ1703МО-2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазон измерения МЭД |
от 0,1 мкЗв/ч до 9,99 Зв/ч |
от 0,1 мкЗв/ч ДО 9999 мкЗв/ч | |||
|
Пределы допускаемой основной относительной погрешности измерения МЭД, %, не более |
±(20+К1/ Н +К2- Н) где Н - значение МЭД, мЗв/ч; К, - коэффициент равный 0, 0025 мЗв/ч; К2- коэффициент равный 0,002 (мЗв/ч)'1 |
±30 % | |||
|
Диапазон измерения ЭД |
от 0,1 мкЗв до 9,99 Зв |
- | |||
|
Пределы допускаемой основной относительной погрешности измерения ЭД, %, не более |
±20 |
• | |||
|
Диапазон энергий регистрируемого фотонного излучения, МэВ |
от 0,033 до 3,0 | ||||
|
Энергетическая зависимость в режиме измерения МЭД в диапазоне энергий от 0,06 до 1,33 МэВ относительно энергии 0,662 МэВ (137Cs), %, не более |
±30 ОУ | ||||
средств намерений У ^.-лурлнин Беларусь \ Для мОкумвГГОй/
таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Чувствительность дозиметра к гамма-излучению, (ипм./с)/(мкЗв/ч), не менее: - по 241 Ат; -по 137Cs |
100,0 85,0 |
200,0 100,0 |
100,0 85,0 |
130,0 85,0 | |
|
Коэффициент вариации при доверительной вероятности 0,95, %, не более |
± 10 | ||||
|
Режимы работы дозиметров: | |||||
|
- режим тестирования; |
есть | ||||
|
- режим калибровки по гаммафону |
есть | ||||
|
- режим поиска; |
есть | ||||
|
- режим измерения МЭД; |
есть | ||||
|
- режим измерения ЭД; |
есть |
нет | |||
|
- режим накопления импульсов счета; |
нет |
есть | |||
|
- режим индикации средней скорости счета за время накопления; |
нет |
есть | |||
|
- режим установок; |
есть | ||||
|
- режим связи с ПК по инфракрасному каналу; |
есть | ||||
|
- режим связи с РРС по радиоканалу (Bluetooth); |
нет |
есть |
нет |
нет | |
|
- режим связи с смартфоном по USB-интерфейсу |
нет |
нет |
есть |
нет | |
|
- идентификация радионуклидного состава вещества в режиме связи с ПК или РРС |
нет |
есть |
нет |
нет | |
|
Частота (число) ложных срабатываний дозиметров в режиме поиска: - за 10 ч непрерывной работы при значении коэффициента п равном 5,3, не более; -за 1,0 ч непрерывной работы при значении коэффициента п равном 4,5, не более |
1 1 | ||||
|
Номинальное напряжение питания дозиметра, В |
1,5 | ||||
|
Время непрерывной работы прибора от одного элемента питания, часов, не менее |
1000 | ||||
|
Минимальная обнаруживаемая активность источников на расстоянии 0,4 м при перемещении со скоростью 0,5 м/с и значении коэффициента п равном 5,3, МБк: — Ат; - 137Cs; -60Со |
20 1,0 0,25 | ||||
|
Минимальная обнаруживаемая активность источников на расстоянии 0,2 м при перемещении со скоростью 0,5 м/с и значении коэффициента п равном 4,5, кБк: Ва; - 137Cs; -60Со |
— |
55 100 50 |
ио | ||
Государственный реестр I средств измерений / \ Республики Беларусь / \Для документов/
Знак утверждения типа
Знак Утверждения типа наносится на титульные листы руководства по эксплуатации ТИГР.412114.027РЭ и ТИГР.412114.027-02РЭ типографским способом.
Комплектность
Комплект поставки дозиметров указан в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество на модификацию, шт. | ||||
|
ДКГ-РМ1703МО-1 |
дкг-РМ1703МО-1А |
дкг-РМ1703МО-1В |
дкг-РМ1703МО-1ВТ |
дкг-РМ1703МО-2 | ||
|
Дозиметр поисковый ДКГ-РМ1703МО-1 |
ТИГР.412114.027 |
1 |
- |
- |
- | |
|
Дозиметр поисковый ДКГ-РМ1703МО-1А |
ТИГР.412114.027 |
- |
1 |
- |
- | |
|
Дозиметр поисковый ДКГ-РМ1703МО-1В |
ТИГР.412114.027 |
- |
- |
1 | ||
|
Дозиметр поисковый ДКГ-РМ1703МО-1ВТ |
ТИГР.412114.027 |
- |
- |
- |
1 | |
|
Дозиметр поисковый ДКГ-РМ1703МО-2 |
ТИГР.412114.027 |
- |
- |
- |
1 | |
|
Элемент питания: Батарея (Alkaline) 1.5 V, не менее 2000 mA/h, АА (LR6)1) |
1 |
1 |
1 |
1 |
1 | |
|
Руководство по эксплуатации 2) |
ТИГР.412114.027 РЭ |
1 |
1 |
1 |
1 |
- |
|
Руководство по эксплуатации 2) |
ТИГР.412114.027-02 РЭ |
- |
- |
- |
- |
1 |
|
Упаковка потребительская |
ТИГР.305641.070 |
1 |
1 |
1 |
1 |
1 |
|
Комплект принадлежностей |
ГИГР.305621.001 |
1 |
1 |
1 |
1 |
1 |
' Допускается применение других элементов питания, аналогичных по параметрам 2) В состав входит методика поверки
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.057-2009 "Дозиметры поисковые ДКГ-РМ1703МО. Технические условия";
ГОСТ 28271-89 "Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний";
ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия";
МРБ МП 1899-2009 "Дозиметры поисковые ДКГ-РМ1703МО. Методика поверки".
Заключение
Дозиметры поисковые ДКГ-РМ1703МО соответствуют требованиям технических условий ТУ BY 100345122.057-2009, ГОСТ 27451-87, ГОСТ 28271-89, ТР ТС 020/2011 (сертификат соответствия: серия BY № 0041731 от 08.02.2016, выдан ОАО "БЕЛЛИС", срок действия до 07.02.2021).
Межповерочный интервал - не более 12 месяцев (для дозиметров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
