Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1621
| Номер в ГРСИ РФ: | РБ 03 17 1319 16 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1621 (далее по тексту - приборы) предназначены для измерении мощности индивидуальной эквивалентной дозы рентгеновского и гамма- излучений Я?(10) (далее по тексту - МЭД), измерения индивидуальной эквивалентной дозы рентгеновского и гамма -излучений НР(10) (далее по тексту -ЭД), регистрации времени набора ЭД и передачи информации, накопленной и сохраненной в энергонезависимой памяти прибора, в персональный компьютер (ПК) с помощью адаптера инфракрасного канала связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 1319 16 |
| Наименование | Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1621 |
| Год регистрации | 2016 |
| Номер сертификата | 10256 |
| Дата регистрации | 2016-02-25 |
| Срок действия | 2021-02-25 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 987-2010. |
Поверители
Скачать
|
Описание типа РБ 03 17 1319 16 [2010-12-17]
rb-03-17-1319-16_2010-12-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 1319 16 [2016-04-28]
rb-03-17-1319-16_2016-04-28.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1621 (далее по тексту - приборы) предназначены для измерении мощности индивидуальной эквивалентной дозы рентгеновского и гамма- излучений Я?(10) (далее по тексту - МЭД), измерения индивидуальной эквивалентной дозы рентгеновского и гамма -излучений НР(10) (далее по тексту -ЭД), регистрации времени набора ЭД и передачи информации, накопленной и сохраненной в энергонезависимой памяти прибора, в персональный компьютер (ПК) с помощью адаптера инфракрасного канала связи.
Приборы могут использоваться персоналом атомных установок, радиологических и изотопных лабораторий, сотрудниками аварийных служб, гражданской обороны, пожарной охраны, полиции, сотрудниками таможенных и пограничных служб, а также широким кругом потребителей для измерения МЭД и ЭД рентгеновского и гамма- излучений.
Описание
Принцип действия прибора основан на подсчете числа импульсов, поступающих с выхода детектора, и вычислении МЭД и ЭД по специальному алгоритму. Время измерения МЭД выбирается автоматически с учетом допустимой статистической погрешности.
Управление всеми режимами прибора осуществляется с помощью микропроцессора. Микропроцессор тестирует состояние основных узлов прибора, ведет обработку поступающей информации, осуществляет вывод результатов измерения или режимов работы прибора на цифровой жидкокристаллический индикатор, управляет работой схемы обеспечения работоспособности детектора, выдаёт сигнал на звуковой, световой или вибрационный сигнализатор в случаях, предусмотренных алгоритмом работы прибора, контролирует состояние элементов питания прибора и управляет процессом обмена информацией между прибором и ПК.
В качестве детектора рентгеновского и гамма- излучения используется энергокомпенсированный счетчик Гейгера-Мюллера.
Питание прибора осуществляется от гальванического элемента питания
Конструктивно прибор выполнен в виде портативного прибора, на лицевой части которого расположены кнопки управления, жидкокристаллический индикатор (ЖКИ) и приемопередающие фотоэлементы инфракрасного канала связи. С помощью кнопок управления осуществляется управление режимами работы прибора и подсветка ЖКИ.
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1621 выпускаются в четырех модификациях.
-дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621;
-дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621А.
Отличается от дозиметра ДКГ-РМ1621 расширенным диапазоном измерений МЭД;
-дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621М.
Отличается от дозиметра ДКГ-РМ1621 наличием режима поиска и встроенной вибрационной и световой сигнализацией;
-дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621МА. Отличается от дозиметра ДКГ-РМ1621 расширенным диапазоном измерений МЭД, наличием режима поиска и встроенной вибрационной и световой сигнализацией.

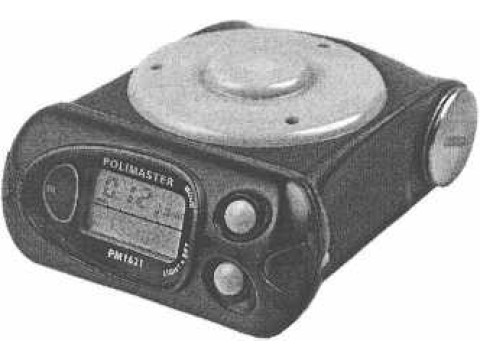

Внешний вид прибора представлен на рисунке 1.
Рисунок 1. Внешний вид прибора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Характеристика |
Значение | |||
|
ДКГ-РМ1621 |
ДКГ-РМ1621М |
ДКГ-РМ1621А |
ДКГ-РМ1621МА | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерения МЭД |
от 0,1 мкЗв/ч до 100 мЗв/ч |
от 0,1 мкЗв/ч до 1,00 Зв/ч | ||
|
Пределы основной относительной погрешности измерения МЭД |
±^5+^1Н+К2Н)% где: Н - значение МЭД, мЗв/ч; !<! - коэффициент равный 0,0015 мЗв/ч; К2 - коэффициент равный 0,01 (мЗв/ч)-1; | |||
|
Диапазон измерения ЭД |
от 1,0 мкЗв до 9,99 Зв | |||
|
Пределы допускаемой относительной погрешности измерения ЭД |
±15 % | |||
|
Диапазон энергий регистрируемого рентгеновского и гамма- излучения |
от 0,01 до 20,0 МэВ | |||
|
Энергетическая зависимость относительно энергии 0,662 МэВ (137Cs) |
+30 % | |||
продолжение таблицы 1
|
1 |
2 |
I з |
I 4 | |
5 |
|
Пределы допускаемой дополнительной относительной погрешности измерения МЭД: - при изменении температуры окружающего воздуха от нормальной (плюс 20 °C) в диапазоне рабочих температур (от минус 40 °C до плюс 60 °C) - при относительной влажности окружающего воздуха 98 % при температуре плюс 35 °C - при изменении напряжения питания oi номинального значения до крайних значений напряжения питания - при воздействии магнитного поля напряженностью 400 А/м - при воздействии радиочастотных электромагнитных полей напряженностью 30 В/м |
±10 % ±10% ±5% ±5% ±5% | |||
|
Габаритные размеры, мм, не более |
87x72x39 | |||
|
Габаритные размеры дозиметра в упаковке, мм, не более |
190x140x71 | |||
|
Масса дозиметра, кг, не более |
0,165 |
| 0,185 |
| 0,165 |
| 0,185 |
|
Масса дозиметра в упаковке, кг, не более |
0,4 | |||
|
Средний срок службы, лет, не менее |
10 | |||
|
Наработка на отказ, ч, не менее |
20000 | |||
|
Среднее время восстановления, мин, не более |
60 | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ТИГР.412118.027 РЭ, ТИГР.412118.027-01 РЭ типографским способом.
Комплектность
Комплект поставки приборов указан в таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество на модификацию | |||
|
ДКГ-РМ1621 |
ДКГ-РМ1621А |
ДКГ-РМ1621М |
ДКГ-РМ1621МА | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621 |
ГИГР.412118.027 |
1 |
- |
- |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621А |
ГИГР.412118.027-02 |
- |
1 |
- |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621М |
ГИГР.412118.027-04 |
- |
- |
1 |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1621МА |
ГИГР.412118.027-06 |
- |
- |
1 | |
продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Комплект принадлежностей |
ТИГР.305621.010 | ||||
|
Руководство по эксплуатации1' |
ГИГР.412118.027 РЭ |
1 |
1 |
1 |
1 |
|
Упаковка |
ТИГР.305641.027 |
1 |
1 |
1 |
1 |
|
п В состав входит методика поверки 2) Поставляется по согласованию с потребителем. | |||||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 100345122.027-2010 "Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1621. Технические условия".
ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия".
МРБ. МП. 987-2010 "Методика поверки дозиметров индивидуальных рентгеновского и гамма- излучений ДКГ-РМ1621".
Заключение
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1621 соответствуют ГОСТ 27451-87, ТУ BY 100345122.027-2010, ТР ТС 020/2011 (сертификат соответствия: серия BY № 0041625 от 25.01.2016, выдан ОАО "БЕЛЛИС", срок действия до 24.01.2021).
Межповерочный интервал - не более 12 месяцев (для дозиметров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025.
