Счетчики воды электромагнитные iPERL

Назначение

Счетчики воды электромагнитные iPERL (далее - счетчики) предназначены для измерения объема питьевой воды по СТБ 1188-99 или технической воды, протекающей по трубопроводу в прямом или обратном направлениях, а также объема воды в системах горячего водоснабжения, протекающей по трубопроводу при температуре до 70 °C, индикации объемного расхода воды и передачи измерительной информации, в том числе архивной, и служебной информации на внешние устройства.

Счетчики применяются для учета воды на объектах жилищно-коммунальной сферы и других предприятиях в целях коммерческого учета воды.

Описание

Принцип действия счетчиков основан на эффекте возникновения электродвижущей (далее - ЭДС) силы во время движения воды в электромагнитном поле. Электродвижущая сила зависит от магнитной индукции, расстояния между электродами и скорости потока воды. При постоянной магнитной индукции и постоянном расстоянии между электродами электродвижущая сила пропорциональна скорости потока воды.

Значение ЭДС преобразуется в цифровой сигнал и обрабатывается по заданному алгоритму. Полученные по результатам обработки значения объема и объемного расхода отображаются на цифровом показывающем устройстве (дисплее) и передаются на внешние устройства с помощью встроенногорв-^етчики воды электромагнитные iPERL радиомодуля.

Рабочая частота встроенного радиомодуля - 433 МГц. По отде^нс^ зимазу производятся счетчики с частотой 868 МГц.

Счетчики выпускаются в неразборном корпусе из композитного материала, который монтируется в трубопровод в любом положении при помощи резьбового соединения. Конструкцией счетчика обеспечивается формирование потока протекающей через счетчик воды, что позволяет монтировать счетчик без прямых участков до и после счетчика. Счетчик может быть смонтирован в вертикальном, горизонтальном и наклонном трубопроводе с сохранением метрологических характеристик.

Использование в счетчиках iPERL технологии остаточного магнитного поля обеспечивает значительное снижение потребления электроэнергии на создание электромагнитного поля счетчика, что позволяет применять источник питания (батарейку) в течение не менее 15 лет. Конструкция счетчика и специальные электроды обеспечивают линейность характеристик счетчика в широком динамическом диапазоне.

Счетчики воды имеют защиту от воздействия внешнего магнитного поля в соответствии с EN 14154-3, а также СТБ ISO 4064-3-2007.

Счетчик имеет энергонезависимую память с сохранением архивной информации по объему воды, а также кода ошибок, другой служебной информации и передачи ее при помощи радиомодуля в комплексные системы учета, автоматизации и диспетчеризации.

Счетчик имеет неразборную конструкцию, обеспечивающую невозможность его несанкционированного вскрытия. Попытка вскрытия приводит к разрушению скрытых внутренних пластиковых элементов и защелок в крышке и элементах корпуса, являющихся конструктивными пломбами прибора.

Место нанесения государственного поверительного клейма - наклейки указано в приложении А к описанию типа.

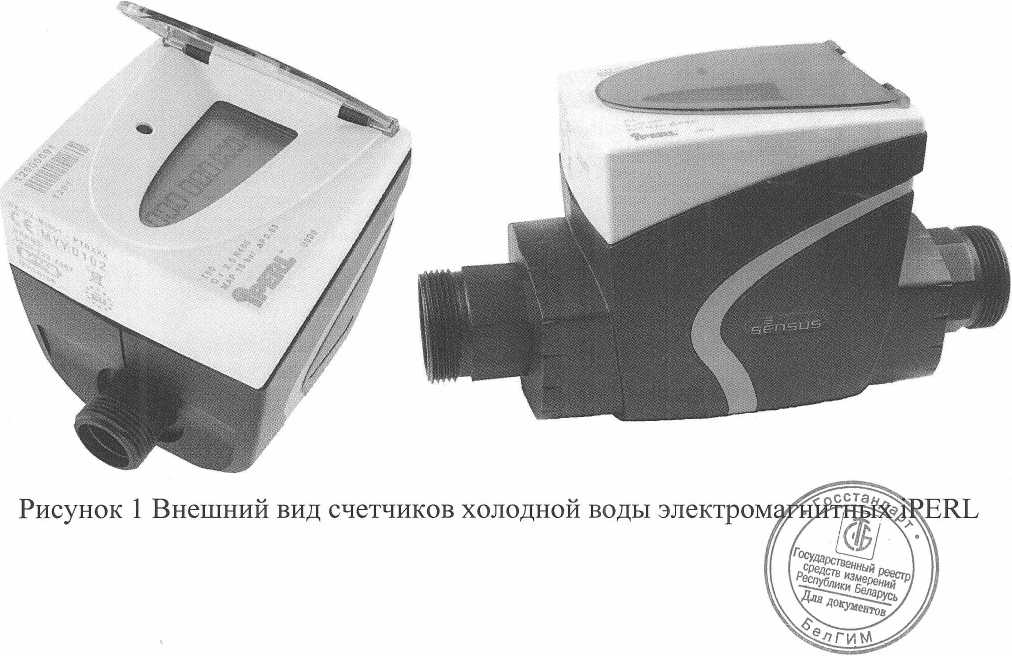

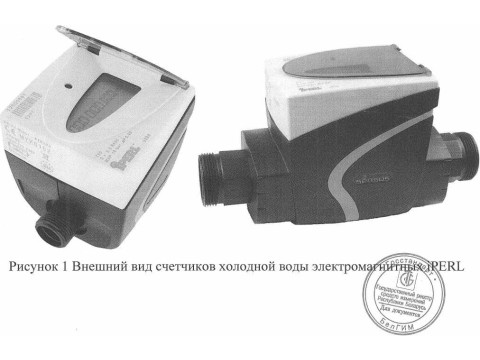

Внешний вид счетчиков приведен на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа средств измерений может наноситься на счетчик при помощи специальной наклейки, располагаемой на корпусе счетчика воды или на

лист

лицевую поверхность счетчика методом сеткографии, а также на т паспорта счетчика воды.

Комплектность

Комплект поставки

Slovensko a.s.", Словакия:

счетчиков согласно документации фирмы "Sensus

- счетчик воды электромагнитный iPERL                    1 шт.;

- комплект монтажных деталей (в соответствии с заказом)     1 компл.;

- паспорт                                                      1 экз.,

- упаковка                                                 1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация "Sensus Slovensko a.s.", Словакия;

СТБ ISO 4064-1-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1 Технические требования";

СТБ ISO 4064-3-2007 " Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 3: Методы и средства испытаний";

СТБ 8046-2015 «СЧЕТЧИКИ ХОЛОДНОЙ ПИТЬЕВОЙ ВОДЫ И ГОРЯЧЕЙ ВОДЫ. Методика поверки».

Заключение

Счетчики воды электромагнитные соответствуют требованиям СТБ ISO 4064-1-2007, СТБ ISO 4064-3-2007, СТБ 8046-2015, документации фирмы "Sensus Slovensko a.s.". Словакия.

Межповерочный интервал:

для счетчиков холодной воды - не более 6 лет;

для счетчиков горячей воды - не более - 5 лет.
