Измерители линейных перемещений двухканальные ИЛП-2

Назначение

Измерители линейных перемещений двухканалъные ИЛП-2 (далее измерители) предназначены для бесконтактного измерения параметров относительных линейных перемещений ротора в радиальном или осевом направлении: мгновенных значений относительного перемещения, относительного положения (зазора, сдвига), относительного виброперемещения, а также частоты вращения ротора.

Описание

Принцип действия измерителя основан на преобразовании измеряемого линейного перемещения в электрический сигнал, последующей его обработке и вычислении статических и динамических параметров.

Измеритель состоит из двух первичных вихретоковых преобразователей, измерителя перемещения (драйвера) РМТ и (опционно) преобразователей вибрации VST.

Структурная схема измерителя линейных перемещений двухканального ИЛП-2 приведена на рисунке 1.

Первичный вихретоковый преобразователь

Измеритель перемещения РМТ

Р1           Out А/А-В С>

Р2              Out В О-

Мгновенное значение 1 отклонения ротора (канал А)

Зазор/Размах/Амплитуда/

1 дСКЗ/Обороты (канал А) Преобразователь А вибрации

VST

Внешнее устройство

Зазор/Размах/Амплитуда/

СКЗ/Обороты (канал В)

Мгновенное значение отклонения ротора (канал В)

Рлсунрк 1 - Структурная схема измерителя линейных перемещений двухканального ИЛП-2: "             а) - в режиме двухканальных независимых измерений;

:          б) - в режиме диф ференциальных измерений

Принцип действия измерителя основан на взаимодействии электромагнитного поля, создаваемого в катушке первичного вихретокового преобразователя, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Драйвер РМТ возбуждает колебательный контур, в состав которого входит катушка индуктивности первичного вихретокового преобразователя, сигналом напряжения фиксированной частоты. При этом амплитуда сигнала колебательного контура зависит от расстояния между первичным преобразователем и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется в драйвере РМТ путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения как относительного положения (зазора, сдвига) контролируемого объекта, так и его изменений, пропорциональных относительному виброперемещению.

Измеритель является преобразователем параметрического типа и может работать, начиная с частоты равной нулю (сигнал постоянного тока).

Двухканальный измеритель перемещения (драйвер) РМТ формирует непрерывный выходной сигнал напряжения, пропорциональный мгновенному значению относительного перемещения контролируемого объекта. Драйвер имеет два выхода (два канала), сигналы с которых подаются на преобразователь вибрации VST и/или на внешнее устройство. В режиме двухканальных независимых измерений измерения проводятся по двум каналам одновременно и независимо. В режиме дифференциальных измерений разностный сигнал формируется на выходе «Out А/А-В».

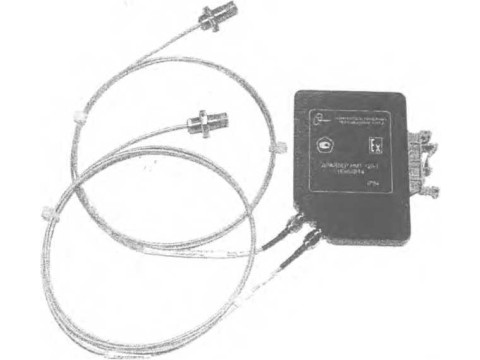

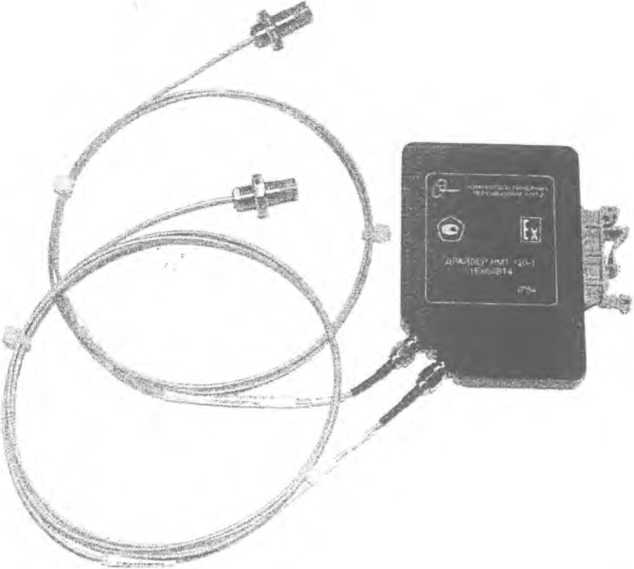

Внешний вид первичных вихретоковых преобразователей и измерителя перемещения (драйвера) РМТ приведен на рисунке 2.

Рисунок 2 - Внешний вид первичных вихретоковых преобразователей и измерителя перемещения (драйвера) РМТ

Преобразователь вибрации VST предназначен для измерения сигналов, поступающих с выхода измерителя перемещения (драйвера) РМТ, и вычисления, в зависимости от исполнения, либо относительного положения (зазора, сдвига), либо размаха, амплитудного значения и среднего квадратического значения (СКЗ) относительного виброперемещения, либо частоты вращения ротора.

Преобразователь вибрации VST выпускается в одноканальном и двухканальном исполнении.

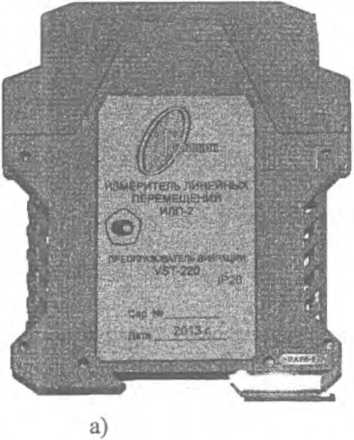

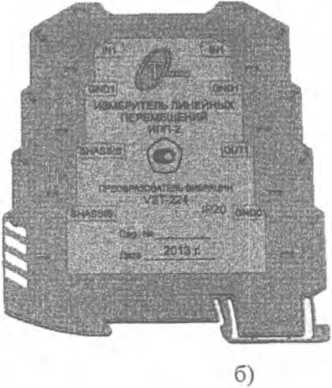

Внешний вид преобразователей вибрации VST приведен на рисунке 3.

Питание измерителя перемещения РМТ и преобразователя вибрации VST осуществляется от источника постоянного тока напряжением от 18 до 36 В.

Рисунок 3- Внешний вид преобразователей вибрации VST: а) - двухканальное исполнение; б) - одноканальное исполнение

Технические характеристики

Измерение мгновенных значений относительного перемещения

Диапазон измерений мгновенных значений относительного перемещения, мм                         от минус 1,1 до 1,1

Диапазон рабочих частот, Гц                                от 0 до 10000

Пределы допускаемой основной приведенной к

диапазону измерений погрешности в диапазоне                  ±? $

измерений и в диапазоне рабочих частот, %

Измерение относительного положения (зазора, сдвига)

Диапазон измерений относительного положения, мм

от минус 1,1 до 1,1

Диапазон рабочих частот, Гц

Пределы допускаемой основной приведенной к диапазону измерений погрешности в диапазоне измерений и в диапазоне рабочих частот, %

Измерение относительного виброперемещения

Диапазон измерений параметров относительного виброперемещения, мм:

- размах

- амплитудное значение и среднее квадратическое значение (СКЗ)

Диапазон рабочих частот, Гц

Пределы допускаемой основной приведенной к диапазону измерений погрешности в диапазоне измерений на базовой частоте 40 Гц, %

Пределы допускаемой основной приведенной к диапазону измерений погрешности в диапазоне измерений и в диапазоне рабочих частот, %

Измерение частоты вращения (числа оборотов)

Диапазон измерений частоты вращения (числа оборотов), об/мин

Пределы допускаемой основной приведенной к диапазону измерений погрешности в диапазоне измерений, %

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, в рабочем диапазоне температур для всех типов измерений, %/ °C

Условия окружающей среды: диапазон рабочих температур, °C

Габаритные размеры, мм, не более:

- первичные вихретоковые преобразователи

- измеритель перемещения (драйвер) РМТ

- преобразователь вибрации VST

от 0 до 10

±3,5

от 0,01 до 2

от 0,005 до 1

от 2 до 4000

±3,5

±5

от 100 до 60000

±0,1

±0,025

от минус 40 до 150

диаметр 10 х 250

70 х 100 х 12

100 х Ц5 х 24

Масса, кг, не более:

- первичные вихретоковые преобразователи

0,8

0,5

0,8

- измеритель перемещения (драйвер) РМТ

- преобразователь вибрации VST

Знак утверждения типа

Знак утверждения типа наносится на корпус измерителя перемещения (драйвера) РМТ в виде гравировки, на корпус преобразователя вибрации VST в виде наклейки, и на титульных листах паспорта и руководства по эксплуатации методом печати.

Комплектность

Поверка

осуществляется по документу КЕДР.401263.003 МП «Измеритель линейных перемещений двухканальный ИЛП-2. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 ноября 2013 года.

Основные средства поверки: устройство для поверки преобразователей вихретоковых в статическом режиме УПД (г/р № 41293-09); виброустановка калибровочная DVC-500 (г/р № 42927-09); мультиметр цифровой Agilent 34401А (г/р № 54848-13); генератор сигналов низкочастотный прецизионный ГЗ-122 (г/р № 10237-85-09); генератор сигналов специальной формы функциональный GFG-8255A (г/р № 19969-05).

Сведения о методах измерений

«Измеритель линейных перемещений двухканальный ИЛП-2. Руководство по эксплуатации КЕДР.401263.003 РЭ, раздел 1.5.

Лист № 6

Всего листов 6

Нормативные документы

1. Технические условия ТУ 4277-050-18579242-13

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
