Преобразователи измерительные Rosemount 248
Номер в ГРСИ РФ: | РБ 03 10 5678 15 |
---|---|
Раздел: | Средства измерений температурных и теплофизических величин [10] |
Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
Описание типа РБ 03 10 5678 15 [2015-05-22]
rb-03-10-5678-15_2015-05-22.pdf
|
Скачать |
Преобразователи измерительные Rosemount 248 (далее по тексту - преобразователи) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей и преобразователей, имеющих на выходе сигнал в виде изменения электрического сопротивления или электрического напряжения постоянного тока в унифицированный выходной сигнал электрического постоянного тока 4-20 мА, в цифровой сигнал для передачи по протоколу HART, или беспроводной (Wireless HART) выходной сигнал.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 10 5678 15 |
Наименование | Преобразователи измерительные Rosemount 248 |
Год регистрации | 2015 |
Номер сертификата | 9680 |
Дата регистрации | 2015-03-31 |
Срок действия | 2018-04-12 |
Получатель сертификата | ЗАО "ПГ "МЕТРАН", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ЗАО "ПГ "МЕТРАН"
Адрес: Комсомольский пр., 29, г. Челябинск, 454138
Контакты: (351)741-46-51, 798-85-10
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при условии предоставления заказчиком HART-коммуникатора или иного программно-аппаратного комплекса с поддержкой протоколов HART и Wireless HART. |
Методика поверки | Поверка проводится по документу 12.5308.000.00 МП (2013 г.). |
Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМ (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №04-15). |
Поверители
Скачать
Описание типа РБ 03 10 5678 15 [2015-05-22]
rb-03-10-5678-15_2015-05-22.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные Rosemount 248 (далее по тексту - преобразователи) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей и преобразователей, имеющих на выходе сигнал в виде изменения электрического сопротивления или электрического напряжения постоянного тока в унифицированный выходной сигнал электрического постоянного тока 4-20 мА, в цифровой сигнал для передачи по протоколу HART, или беспроводной (Wireless HART) выходной сигнал.
Описание
Принцип действия преобразователей основан на измерении и преобразовании сигнала первичного термопреобразователя или преобразователя, имеющего на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока в унифицированный выходной сигнал электрического постоянного тока 4-20 мА, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART.
Преобразователи конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигнала. Преобразователи выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование сигнала от первичного преобразователя, обработку результатов измерений и их передачу по интерфейсу HART и/или по стандартному выходному сигналу 4-20 мА. Результаты измерений могут передаваться также по беспроводному (Wireless HART) интерфейсу.
Преобразователи могут работать с термопреобразователями сопротивления и термоэлектрическими преобразователями, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 2, а также с преобразователями, имеющими на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя НART-коммуникатор 475 или программу AMS.
Монтаж преобразователей может осуществляться в соединительной головке, смонтированной непосредственно вместе с первичным преобразователем, либо отдельно (на монтажном кронштейне). Также преобразователь может быть смонтирован на рейке стандарта DIN с помощью дополнительного монтажного зажима.
Преобразователи, в зависимости от исполнения, имеют вид взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка» при монтаже в соединительную головку.

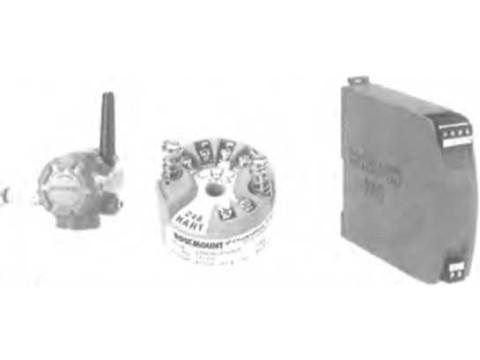

Фото общего вида преобразователей представлено на рисунке 1.

Рисунок 1 - Преобразователи измерительные Rosemount 248

Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей является неизменяемым и не считываемым. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
Таблица |
- Идентификационные данные программного обеспечения | |||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
248 |
248 REL.HEX 402003 |
5.2.2 |
0x005F0994 |
CRC32 |
Технические характеристики
Таблица 2
Наименование характеристик |
Выходной сигнал | |
4-20 мА, HART |
Wireless HART | |
1 |
2 |
3 |
Диапазон измерения температуры, °C 1) термопреобразователей сопротивления с НСХ: - PtlOO (а=0,00385 °C'1) |
от - 200 до 850 | |
- Pt200 (а=0,00385 °C'*) |
от - 200 до 850 | |
- Pt500 (а=0,00385 °C'1) |
от - 200 до 850 | |
- Pt1000 (а=0,00385 °C'1) |
от - 200 до 300 | |
- Pt50 (а=0,00391 °C'1) (50П) |
от - 200 до 550 | |
- PtlOO (а=0,00391 °C'1) (100П) - Си50 (а=0,00426 °C'1) |
от - 200 до 550 | |
от - 50 до 200 | ||
- CulOO (а=0,00426 °C1) |
от - 50 до 200 | |
- СиЮ (а=0,00428 °C1) (ЮМ) |
от - 50 до 250 | |
- Си50 (а=0,00428 °C1) (50М) |
от-185 до200 | |
- СиЮО (а=0,00428 °C1) (Ю0М) |
от - 185 до 200 | |
- Nil20 (а=0,00617 °C’1) (120Н) |
от - 70 до 300 | |
2) преобразователей термоэлектрических с НСХ: -В |
от 100 до 1820 | |
-Е |
от - 50 до 1000 | |
-J |
от -180 до 760 | |
-К |
от -180 до 1372 | |
-N |
от - 200 до 1300 | |
-R |
от Одо 1768 | |
-S |
от 0 до 1768 | |
-Т |
от - 200 до 400 | |
-L |
от - 200 до 800 |
1 |
2 |
3 |
Диапазон измерения напряжения, мВ |
от - 10 до 100 | |
Диапазон измерения сопротивления, Ом |
0 до 2000 | |
Пределы допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов от, °C 1) термопреобразователей сопротивления с НСХ: - PtlOO (а=0,00385 °C’1) - Pt200 (а=0,00385 °C’1) - Pt500 (а=0,00385 °C1) - Pt 1 000 (а=0,00385 °C1) - Pt50 (а=0,00391 °C'1) (50П) - PtlOO(а=0,00391 °C1)(100П) - "Си50 (а=0,00426 °C1) - Cui00 (а=0,00426 °C1) - Cui0 (а=0,00428 °C'1) (ЮМ) - Си50 (а=0,00428 °C’1) (50М) - Cui 00 (а=0,00428 °C'1) (100М) -NH20 (а=0,00617 °C’1) (120Н) 2) преобразователей термоэлектрических с НСХ *: - В - Е 4........................ - к - N................................................................................................................... - R...................................................................... - s.................................. - Т - L |
±0,20 ±1,17 ±0,47 ±0,23 ±0,40 ±0,20 ±0,68 ±0,34 ±2,00 ±0,68 ±0,34 ±0,16 ±1,5 (от 300 до 1820 °C); ±3,0 (от 100 до 300 °C) ±0,4 ±0,5 ±0,5 (от-180 до-130 °C); ±0,7 (от -130 до -90 °C); ±0,5 (от-90 до 1372 °C) ±0,8 ...........................±1,2................................................. ±1,0 ±0,5 ±0,5 |
±0,45 ±0,45 ±0,57 ±0,57 ±0,90 ±0,45 ±1,44 ±0,72 ±4,16 ±1,44 ±0,72 ±0,45 ±2,25 (от 300 до 1820 °C); ±9,00 (от 100 до 300 °C) ±0,60 ±1,05 ±1,46 (от -90 до 1372 °C); ±2,10 (от-180 до-90 °C) ±1,46 ±2,25 ±2,10 ±1,05 ±1,80 |
Пределы допускаемой основной абсолютной погрешности измерения напряжения, мВ |
±0,03 |
±0,045 |
Пределы допускаемой основной абсолютной погрешности измерения сопротивления, Ом |
±0,70 |
±1,35 |
1 |
2 |
3 |
Пределы допускаемой основной приведенной погрешности измерения и преобразования в температуру сигналов от, % 1) термопреобразователей сопротивления с НСХ: - PtlOO (а=0,00385 °C’1) |
±0,1 | |
- Pt200 (а=0,00385 °C'1) |
±0,1 |
— |
- Pt500 (а=0,00385 °C'1) |
±0,1 |
— |
- PtlOOO (а=0,00385 °C'1) |
±0,1 |
— |
- Pt50 (а=0,00391 °C'1) (50П) |
±0,1 |
— |
- PtlOO (а=0,00391 °C'1) (100П) |
±0,1 |
— |
- Си50 (а=0,00426 °C'1) |
±0,1 |
— |
- Cui 00 (а=0,00426 °C'1) |
±0,1 |
— |
-CulO (а=0,00428 °C'1) (ЮМ) |
±0,1 |
— |
- Си50 (а=0,00428 °C'1) (50М) |
±0,1 |
— |
- Cui00 (а=0,00428 °C'1) (100М) |
±0,1 |
— |
- Ni 120 (а=0,00617 °C'1) (120Н) |
±0,1 |
— |
2) преобразователей термоэлектрических с НСХ: |
— | |
-В |
±0,1 |
— |
-Е |
±0,1 |
— |
-J |
±0,1 |
— |
-К |
±0,1 |
— |
-N |
±0,1 | |
-R |
±0,1 |
— |
-S |
±0,1 |
— |
-Т |
±0,1 |
— |
-L |
±0,1 |
— |
Пределы допускаемой основной приведенной погрешности измерения напряжения, % |
±0,1 |
— |
Пределы допускаемой основной приведенной погрешности измерения сопротивления, % |
±0,1 |
— |
Температура окружающей среды, °C |
от - 51 до 85 | |
Дополнительная абсолютная погрешность измерения и преобразования в температуру, вызванная влиянием температуры окружающей среды в рабочем | ||
диапазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждый 1 °C, сигналов от, °C 1) термопреобразователей сопротивления с НСХ: -PtlOO (а=0,00385) |
±0,006 | |
±0,009 |
1 |
2 |
3 |
- Pt200 (а=0,00385 °C'1) |
±0,018 |
±0,012 |
- Pt500 (а=0,00385 °C’1) |
±0,018 |
±0,009 |
- PtlООО (а=0,00385 °C'1) |
±0,010 |
±0,009 |
- Pt50 (а=0,00391 °C1) (50П) |
±0,012 |
±0,018 |
- Pt 100 (а=0,00391 °C'1) (1 ООП) |
±0,006 |
±0,009 |
- Си50 (а=0,00426 °C’1) |
±0,012 |
±0,012 |
- CulOO (а=0,00426 °C’1) |
±0,006 |
±0,009 |
- СиЮ (а=0,00428 °C’1) (ЮМ) |
±0,060 |
±0,060 |
- Си50 (а=б,00428 °C’1) (50М) |
±0,012 |
±0,012 |
- Cui00 (а=0,00428 °C'1) (100М) |
±0,006 |
±0,009 |
- Nil20 (а=0,00617 °C'1) (120Н) 2) преобразователей термоэлектрических сНСХ: |
±0,004 |
±0,009 |
±0,0435 (t°>± 1000 °C); ±0,096-(0,0075 % (t°-300)) | ||
-в |
±0,056 |
(от ±300 °C до ±1000 °C); ±0,162-(0,033% (t°-100)) (от ±100 °C до ±300 °C) |
-Е |
±0,016 |
±0,015±(0,00129%отН) |
±0,0162±(0,00087 % от t°) | ||
- J |
±0,016 |
(t°>0°C); |
±0,0162±(0,0075 %от| t°|) | ||
(t°<O°C) | ||
±0,0183±(0,0027 % от t°) (t°> | ||
-К |
±0,020 |
0°С); |
±0,0183±(0,0075 % от I t°|) | ||
(t°<O°C) | ||
-N |
±0,020 |
±0,0204+(0,00108 % от t°) |
±0,060 |
±0,048 (t°> 200 °C); | |
-R |
±0,069±(0,0108 % от t°) (t°< | |
200 °C) | ||
±0,060 |
±0,048 (t°> 200 °C); | |
-S |
±0,069±(0,0108 % от t°) (t°< 200 °C) | |
±0,020 |
±0,0192 (t°> 0 °C); | |
-Т |
±0,0192±(0,0129 % от 11° I) | |
(t°< 0 °C) | ||
±0,026 |
±0,021 (t°2> 0 °C); | |
-L |
±0,0105-(0,0045 % от |t°|) | |
(t°< 0 °C) |
1 |
2 |
3 |
Дополнительная абсолютная погрешность измерения напряжения, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждый 1 °C, мВ |
±0,001 |
— |
Дополнительная абсолютная погрешность измерения сопротивления, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждый 1 °C, Ом |
±0,028 |
—— |
Дополнительная приведенная погрешность измерения и преобразования в тем- | ||
пературу, вызванная влиянием температуры окружающей среды в рабочем диа- | ||
пазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждый 1 °C, сигналов от, % 1) термопреобразователей сопротивления с НСХ: - PtlOO (а=0,00385) |
±0,004 | |
- Pt200 (а=0,00385) |
±0,004 |
— |
- Pt500 (а=0,00385) |
±0,004 |
— |
- PtlOOO (а=О,ОО385) |
±0,004 |
—— |
- Pt50 (а=0,00391) (50П) |
±0,004 | |
- PtlOO (а=0,00391) (100П) |
±0,004 |
— |
- СиЮ (а=0,00428) (ЮМ) |
±0,004 |
— |
- Си50 (а=0,00428) (50М) |
±0,004 |
— |
- СиЮО (а=0,00428) (100М) |
±0,004 |
— |
- Си50 (а=0,00426) |
±0,004 |
— |
- СиЮО (а=0,00426) |
±0,004 |
—— |
- Nil20 (а=0,00617) (120Н) |
±0,004 |
— |
2) преобразователей термоэлектрических с НСХ: | ||
-В |
±0,004 |
— |
-Е |
±0,004 |
— |
-J |
±0,004 |
— |
-К |
±0,004 |
— |
-N |
±0,004 |
— |
-R |
±0,004 |
— |
-S |
±0,004 |
— |
-Т |
±0,004 |
— |
-L |
±0,004 |
— |
1 |
2 |
3 |
Дополнительная приведенная погрешность измерения напряжения, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждый 1°С,% |
±0,004 |
— |
Дополнительная приведенная погрешность измерения сопротивления, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур, выраженная в процентах от диапазона изменения выходного сигнала, на каждый 1°£,% |
±0,004 |
— |
Пределы допускаемой дополнительной погрешности от изменения номинального электрического напряжения питания, % от диапазона измерений /1 В |
± 0,005 | |
Выходной сигнал |
4-20 мА; HART |
Wireless HART |
Напряжение питания, В |
12,0 - 42,4 |
7,2 |
Сопротивление нагрузки, Ом |
от 0,1 до 1000 (4-20 мА) от 250 до 1100 (HART) |
— |
Маркировка взрывозащиты |
ОЕх ia ПС Т5, Тб X Ga, lExdIICT6XGb |
ОЕх ia ПС Т4, Т5 X Ga, |
Пульсация аналогового выходного сигнала от диапазона изменения выходного сигнала, %, не более |
0,625 | |
Мощность, Вт, не более |
1 | |
Устойчивость к воздействию синусоидальной вибрации |
группа GX частота от 10 до 60 Гц смещение 0,21 мм, частота 60 до 2000 Гц ускорение 3 g | |
Устойчивость к воздействию внешнего переменного магнитного поля |
частота (50±1) Гц напряженность до 400 А/м | |
Степень защиты от пыли и воды - для исполнений с соединительной головкой - для исполнения без соединительной головки |
IP65, IP66, IP68 | |
Диапазон температур при транспортировании |
от минус 50 °C до плюс 50 °C | |
Максимальная влажность окружающего воздуха в транспортной таре при 35 °C, % |
99 |
Окончание таблицы 2
Габаритные размеры корпуса, ширина х высота, мм, не более - для исполнений с соединительной головкой; - для исполнения без соединительной головки |
160x205 128x100 |
Масса, кг, не более |
2 |
Средний срок службы, лет, не менее |
10 |
* Суммарная абсолютная погрешность для преобразователей термоэлектрических равна сумме допускаемой основной абсолютной погрешности и допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной 0,5 °C |
Знак утверждения типа
наносится на табличку преобразователя способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Комплектность поставки преобразователей представлена в таблице 3.
Таблица 3
Обозначение |
Наименование |
Кол. |
Примечание |
Преобразователь измерительный Rosemount 248 |
1 шт. | ||
00809-0100-4825 |
Руководство по эксплуатации (Rosemount 248) |
1 экз. |
На 10 штук ИП и меньшее количество при поставке в один адрес |
00809-0100-4248 |
Руководство по эксплуатации (Rosemount 248 Wireless) | ||
12.5308.000.00 МП |
Методика поверки |
1 экз. | |
12.5308.000.00 ПС |
Паспорт |
1 экз. | |
00813-0107-4825 |
Лист технических данных (Rosemount 248) |
1 экз. |
По требованию заказчика |
00813-0107-4248 |
Лист технических данных (Rosemount 248 Wireless) |
Поверка
осуществляется по документу 12.5308.000.00 МП «Преобразователи измерительные Rosemount 248. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в марте 2013 года.
Основные средства поверки:
- компаратор напряжений РЗООЗ, кл. 0,0005;
- мера электрического сопротивления многозначная Р3026-1, кл.0,002;
- однозначная мера электрического сопротивления РЗОЗО, кл.0,002;
- мультиметр многоканальный прецизионный Метран-514-ММП, диапазон измерения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности 0,0065 % ИВ* + 0,25 мкА;
Вспомогательное средство поверки - HART-коммуникатор или иной программноаппаратный комплекс с поддержкой протокола HART, позволяющий визуализировать измеренную преобразователем температуру и перенастроить измерительный преобразователь на иной диапазон и тип первичного преобразователя.
* ИВ - значение текущей измеряемой величины.
Сведения о методах измерений
приведены в эксплуатационной документации предприятия-изготовителя.
Нормативные документы
1. ГОСТ Р 52931 -2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
*4. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
5. ТУ 4211-020-51453097-2012 «Преобразователи измерительные Rosemount 248. Технические условия».
6. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
