Машины испытательные универсальные РГМ

Назначение

Машины испытательные универсальные РГМ (далее по тексту - машины) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.

Описание

Принцип действия машин основан на преобразовании тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.

Машины используют гидроэнергию масла для перемещения поршня в масляном цилиндре и создания нагрузки. Это позволяет проводить исследования разных металлических и неметаллических материалов высокой прочности и твердости при очень большой нагрузке. Система автоматического регулирования е обратной связью обеспечивает открытое управление циклом и постоянный контроль параметров.

Конструктивно машины испытательные универсальные РГМ состоят из основания, нагружающего устройства и системы управления. Нагружающее устройство представляет собой закрепленную на основании силовую раму с двумя (четырьмя) колоннами, гидроцилиндр, на котором закреплен силоизмерительный тензодатчик, и подвижную траверсу. Воздействие на испытуемый образец осуществляется за счет гидроцилиндра. В результате этого габаритные размеры пространства, в которые помещается испытуемый образец, не влияют на метрологические характеристики всей машины.

Система управления состоит из блока управления (для машин со структурой обозначения модификаций РГМ-ХХХХХ-А и РГМ-ХХХХХ-Г-А) компьютера. Юлок управления представляет собой отдельный модуль с органами управления и индикации и предназначен для управления работой машины, задания параметров испытаний и обработки результатов испытаний. PC-контроллер с ПО, осуществляющий взаимодействие оператора с машиной и вычисление измеряемых параметров, выполнен в виде платы и установлен у машин РГМ внутри компьютера, а у машин РГМ со структурой обозначения модификации РГМ-ХХХХХ - внутри блока электронного дисплея, расположенном на блоке управления. Для исключения несанкционированного доступа, блок управления, блок электронного дисплея и компьютер пломбируются.

Машины выпускаются в 39 модификациях.

Структура обозначения модификаций: РГМ-ХХХХХ-Y-Z-W, где:

РГМ - разрывная гидравлическая машина; ХХХХХ- наибольшая предельная нагрузка в кН; Y -конструктив (Г- горизонтальной расположение); Z - способ обработки данных испытания и управления машиной при испытании (М - управление ручное и обработка данных на ПК, А- автоматическое управление и обработка данных на ПК, без обозначения - ручное управление и обработка данных на пульте оператора); W - версия программного обеспечения (1 - относительная погрешность силоизмерителя Ю %, 2 - относительная погрешность силоизмерителя ±0,5 %).

Модификации машин испытательных универсальных РГМ отличаются наибольшим пределом нагрузки, габаритными размерами, массой.

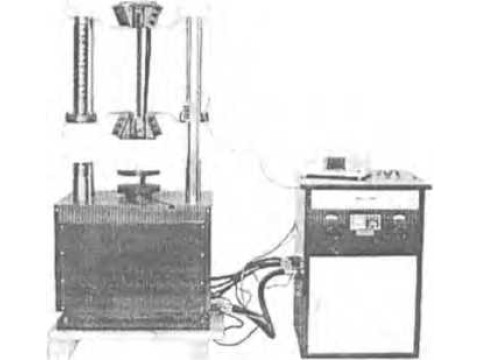

Общий вид машин испытательных универсальных РГМ со структурой обозначения модификаций РГМ-ХХХХ представлен на рисунке 1.

Рисунок 1

Общий вид машин испытательных универсальных РГМ со структурой обозначения модификаций РГМ-ХХХХ-М представлен на рисунке 2,

Рисунок 2

Общий вид машин испытательных универсальных РГМ со структурой обозначения модификаций РГМ-ХХХХ-А представлен на рисунке 3.

. О?

Рисунок 3

Общий вид машин испытательных универсальных РГМ со структурой обозначения модификаций РГМ-ХХХХХ-Г представлен на рисунке 4.

Рисунок 4

Общий вид машин испытательных универсальных РГМ со структурой обозначения модификаций РГМ-ХХХХХ-Г-М представлен на рисунке 5.

Рисунок 5

Общий вил машин испытательных универсальных РГМ со структурой обозначения модификаций РГМ-ХХХХХ-Г-А представлен на рисунке 6.

Рисунок 6

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.

<                                                                         Таблица 1

* - «2.» - метрологически значимая часть ПО;

*-«!.»- метрологически значимая часть ПО;

«XX» - метрологически не значимая часть ПО.

Доступ к ПО, устанавливаемому в PC-контроллер, ограничен путем установки защиты микроконтроллера от чтения и записи. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - “А” но МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики машин испытательных универсальных РГМ приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель машины методом офсетной печати.

Комплектность

Комплектность средства измерения приведена в таблице 3. Таблица 3

Поверка

осуществляется по МП РТ 2071-2014 «Машины испытательные универсальные РГМ. Методика поверки», утверждённой ГЦИ СП ФБУ «РОСТЕСТ-МОСКВА» 17.03.2014г.

Основные средства поверки:

- динамометры ТМУ, с пределами допускаемой относительной погрешности не более ±0,12 %;

- секундомер механический СОПпр, класс 2;

- рулетка измерительная, класс 2.

Сведения о методах измерений

Сведения о методах измерений содержатся в документе: «Машины испытательные универсальные РГМ. Руководство по эксплуатации».

Нормативные документы

Лист № 6

Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным РГМ

1 .ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования»;

2 . ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»;

3 .Технические условия СТО -75829762-002-2013.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
