Машины испытательные универсальные РЭМ

Назначение

Машины испытательные универсальные РЭМ предназначены для измерения силы и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.

Описание

Принцип действия машин испытательных универсальных РЭМ основан на преобразовании тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.

Машины испытательные универсальные РЭМ имеют электромеханический сервопривод, работающий на переменном токе, и компьютерную систему управления и обработки результатов измерений. Двухканальный цифровой усилитель и контроллер позволяют осуществлять автоматический контроль с обратной, связью за нагрузкой, деформацией и перемещением траверсы. Измеряемые параметры обрабатываются компьютером и выводятся на экран его монитора. Конструкция корпуса машин испытательных универсальных РЭМ обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Система управления и обработки результатов машин имеет ряд служебных функций, позволяющих потребителю использовать дополнительные устройства и приборы (навесные датчики деформации, навесные и приставные датчики перемещения и т.п.) для расширения круга решаемых практических задач.

Машины испытательные универсальные РЭМ выпускаются в 45 модификациях.

Модификации РЭМ-0,1, РЭМ-0,2, РЭМ-0,5, РЭМ-1, РЭМ-2, РЭМ-3, РЭМ-0,1-М, РЭМ-0,2-М, РЭМ-0,5-М, РЭМ-1-М, РЭМ-2-М, РЭМ-З-М, РЭМ-0,1-А, РЭМ-0,2-А, РЭМ-0.5-А, РЭМ-1-А, РЭМ-2-А, РЭМ-3-А выпускаются в одноколонном исполнении.

Модификации РЭМ-5. РЭМ-10, РЭМ-20, РЭМ-50, РЭМ-100, РЭМ-200, РЭМ-300, РЭМ-500, РЭМ-600, РЭМ-5-М, РЭМ-10-М, РЭМ-20-М, РЭМ-50-М, РЭМ-100-М, РЭМ-200-М, РЭМ-300-М, РЭМ-500-М, РЭМ-600-М. РЭМ-5-А, РЭМ-Ю-А, РЭМ-20-А, РЭМ-50-А, РЭМ-100-А, РЭМ-200-А, РЭМ-300-А, РЭМ-500-А, РЭМ-600-А выпускаются в двухколонном исполнении.

Структура обозначения модификаций: РЭМ-XXX-Z-Y, где:

РЭМ - разрывная электрическая машина; XXX - наибольшая предельная нагрузка в кН (0,1 кН; 0,2 кН; 0,5 кН; 1 кН; 2 кН; 3 кН; 5 кН; 10 кН; 20 кН; 50 кН; 100 кН; 200 кН; 300 кН; 500кН; 600 кН); Z - способ обработки данных испытания и управления машиной при испытании (М- управление ручное и обработка данных на ПК, А- автоматическое управление и обработка данных на ПК,-без обозначения - ручное управление и обработка данных на пульте оператора); Y - версия программного обеспечения (1 - допускаемая относительная погрешность силоизмерителя +1 %; 2 - допускаемая относительная погрешность силоизмерителя +0,5 %). В стандартном исполнении ручное управление и обработка данных на пульте оператора.

Модификации машин испытательных универсальных РЭМ отличаются наибольшим пределом нагрузки, габаритными размерами, массой.

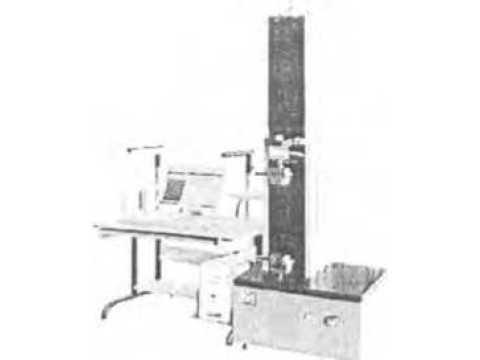

Обший вид машины испытательной универсальной РЭМ, выпускаемой в одноколонном исполнении, представлен на рисунке 1, в двухколонном исполнении, представлен на рисунке 2.

Рисунок 1. Общий вид машин испытательных универсальных РЭМ. выпускаемых в

одноколонном исполнении.

Рисунок 2. Общий вид машин испытательных универсальных РЭМ. выпускаемых в двухколонном исполнении.

Программное обеспечение

Программное обеспечение (ПО), устанавливаемое в блок управления с загрузочного диска, отображено в таблице I.

Габлица I

* - «1.» метрологически значимая часть ПО:

«XX» - метрологически нс значимая часть 110.

Уровень защиты встроенного НО от непреднамеренных и преднамеренных изменении

-А по МИ 3286-2010.

Метрологические и гсхпичсские характерно гики

Метрологические и технические харамеристики машин испытательных универсальных РЭМ приведены в таблице 2.

Таблица 1

Частота. Гц ___ 50 / 60।

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель машины методом офсетной печати.

Комплектность

Комплектность средс тва измерения приведена в таблице 3.

Таблица 3    ______________

Поверка

осуществляется по Ml I РТ 2070-2014 «Машины испытательные универсальные РЭМ. Методика поверки», утверждённой П (И СИ ФБУ «РОСТЕСТ-МОСКВА» I 7.03.2014г.

Основные средства поверки:

- динамометры ТМУ. с пределами допускаемой относительной погрешности не более ±0,12 %;

- секундомер механический СОПпр, класс 2;

- рулетка измерительная, класс 2.

Сведения о методах измерений

Сведения о методах измерений содержатся в документе: «Машины испытательные универсальные РЭМ. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р <3.66.3-2009 «ГСП. Государственная поверочная схема для средств измерений силы»:

ГОСТ 1497-84 «Металлы. Методы испытаний па растяжение»;

Технические условия С ГО-75829762-ОО1 -2013.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов. а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
