Преобразователи измерительные Rosemount 648, Rosemount 848Т
| Номер в ГРСИ РФ: | РБ 03 10 5679 15 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
|
Описание типа РБ 03 10 5679 15 [2015-05-22]
rb-03-10-5679-15_2015-05-22.pdf
|
Скачать |
Преобразователи измерительные Rosemount 648, Rosemount 848Т (далее по тексту - ПИ или преобразователи) предназначены для измерения и преобразования сигналов измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических и устройств, имеющих на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока, а так же приборов с унифицированным электрическим выходным сигналом постоянного тока 4-20 мА) в цифровой выходной сигнал по протоколу Foundation fieldbus (для Rosemount 848Т с Foundation fieldbus) или по беспроводному протоколу WirelessHART (для Rosemount 648, Rosemount 848Т с WirelessHART).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5679 15 |
| Наименование | Преобразователи измерительные Rosemount 648, Rosemount 848Т |
| Год регистрации | 2015 |
| Номер сертификата | 9681 |
| Дата регистрации | 2015-03-31 |
| Срок действия | 2019-01-24 |
| Получатель сертификата | ЗАО "ПГ "МЕТРАН", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ЗАО "ПГ "МЕТРАН"
Адрес: Комсомольский пр., 29, г. Челябинск, 454138
Контакты: (351)741-46-51, 798-85-10
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Преобразователи метрологически обеспечены в Республике Беларусь при условии предоставления заказчиком HART-коммуникатора Метран-650 или HART/USB модем Metran-682 (в зависимости от типа преобразователя). |
| Методика поверки | Поверка проводится по документу 12.5315.000.00 МП (2013 г.). |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМ (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №04-15). |
Поверители
Скачать
|
Описание типа РБ 03 10 5679 15 [2015-05-22]
rb-03-10-5679-15_2015-05-22.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные Rosemount 648, Rosemount 848Т (далее по тексту - ПИ или преобразователи) предназначены для измерения и преобразования сигналов измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических и устройств, имеющих на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока, а так же приборов с унифицированным электрическим выходным сигналом постоянного тока 4-20 мА) в цифровой выходной сигнал по протоколу Foundation fieldbus (для Rosemount 848Т с Foundation fieldbus) или по беспроводному протоколу WirelessHART (для Rosemount 648, Rosemount 848Т с WirelessHART).
Описание
Принцип действия ПИ основав на измерении и преобразовании сигнала измерительного преобразователя, в цифровой выходной сигнал по протоколу Foundation fieldbus (для Rosemount 848Т с Foundation fieldbus) или по беспроводному протоколу WirelessHART (для Rosemount 648, Rosemount 848'Г с WirelessHART).
ПИ Rosemount 848Т Foundation fieldbus конструктивно выполнены в корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов.
ПИ Rosemount 648 и Rosemount 848Т с сигналом WirelessHART конструктивно выполнены в корпусе с расположенными на нем клеммами для подключения модуля питания SmartPower, а также клеммами для подключения входного сигнала.
ПИ выполнены на основе микропроцессора и обеспечивают аналого-цифровое преобразование сигнала от измерительного (первичного) преобразователя, обработку результатов измерений и их передачу по беспроводному интерфейсу WirelessHART или по протоколу Foundation fieldbus.
ПИ преобразуют сигналы от термопреобразователей сопротивления и термоэлектрических преобразователей, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 2. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя полевой коммуникатор или HART-модем и компьютер с установленным программным обеспечением AMS Wireless Configurator или AMS Suite (для ПИ с цифровым сигналом Foundation fieldbus необходимо дополнительное оборудование).
Фото общего вида ПИ представлено на рисунке 1.

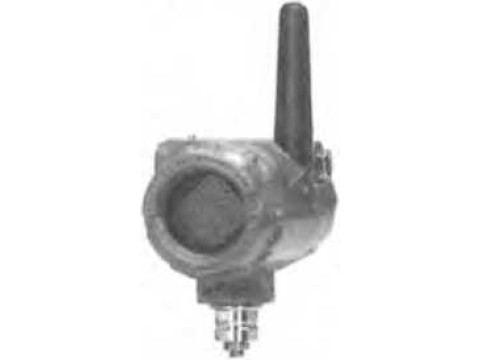

a) Rosemount 648
б) Rosemount 848Т
Рисунок 1 - Преобразователи измерительные Rosemount 648, Rosemount 848Т
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей является неизменяемым и несчитываемым. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1.
|
Таблица |
- Идентификационные данные программного обеспечения | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
848 Fieldbus |
00848-1313-0005.bin |
7.01.005 |
0xl0359D98 |
CRC32 |
|
848 Wireless |
Miwtt.a90 |
3.001.006 |
OxiABF |
CRC16 |
|
648 Wireless |
648.а90 |
4.000.000 |
0x901В |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристик |
Rosemount 648 |
Rosemount 848Т |
|
Диапазон измерения температуры, °C 1) термопреобразователей сопротивления с НСХ: -Ptl 00 (№=0,00385) -Pt200(a=0,00385) - Pt500 (№=0,00385) - PtlOOO (№=0,00385) - Pt50 (№=0,00391) (50П) - PtlOO (№=0,00391) (100П) - Cu50 (№=0,00426) - CulOO (№=0,00426) - CulO (№=0,00428) (10M) - Cu50 (№=0,00428) (50M) - CulOO (№=0,00428) (100M) - Nil20 (№=0,00617) (120H) 2) преобразователей термоэлектрических с НСХ: - В - Е - J - К - N - R - S - Т - L |
от минус 200 до 850 от минус 200 до 850 от минус 200 до 850 от минус 200 до 300 от минус 200 до 550 от минус 200 до 550 от минус 50 до 200 от минус 50 до 200 от минус 50 до 250 от минус 185 до 200 от минус 185 до 200 от минус 70 до 300 от 100 до 1820 от минус 50 до 1000 | от минус 200 до 1000 от минус 180 до 760 от минус 180 до 1372 от минус 200 до 1300 от Одо 1768 от Одо 1768 от минус 200 до 400 от минус 200 до 800 | |
Продолжение таблицы 2
|
Наименование характеристик |
Rosemount 648 |
Rosemount 848Т |
|
Диапазон измерения напряжения, мВ |
от минус 10 до 100 |
от минус 10 до 100; от минус 10 до 1000; ^отО до 10000 |
|
Диапазон измерения сопротивления, Ом |
от 0 до 2000 | |
|
Диапазон измерения тока, мА |
от 4 до 20 | |
|
Пределы допускаемой основной абсолютной погрешности измерения и преобразования в температуру сигналов от:, °C 1) термопреобразователей сопротивления с НСХ: - Ptl 00 (а=0,00385) - Pt200 (а=0,00385) - Pt500 (а=0,00385) - Ptl000 (а=0,00385) - Pt50 (а=0,00391) (50П) - PtlOO (а=0,00391) (1 ООП) - Си50 (а=0,00426) - Cui 00 (оН),00426) - CulO (а=0,00428) (10М) - Си50 (а=0,00428) (50М) - СиЮО (а=0,00428) (100М) - Nil20 (а=0,00617) (120Н) 2) 2) преобразователей термоэлектрических с НСХ: - В - Е - J - К - N - R - S - т - L |
±0,225 ±0,405 ±0,285 ±0,285 ±0,450 ±0,225 ±0,720 ±0,360 ±2,100 ±0,720 ±0,360 ±0,225 ±4,500 (от 100 до 300 °C); ±1,155 (св. 300 до 1820 °C) ±0,300 ±0,525 ±1,050 (от-180 до-90 °C); ±0,750 (св. -90 до 1372 °C) ±0,750 ±1,125 ±1,050 ±0,525 ±0,525 |
±0,30 ±0,54 ±0,38 ±0,40 ±0,57 ±0,28 ±0,96 ±0,48 ±3,20 ±0,96 ±0,48 ±0,30 ±6,00 (от 100 до 300 °C); ±1,54 (св. 300 до 1820 °C) ±0,40 ±0,70 ±1,00 ±1,00 ±1,50 ±1,40 ±0,70 ±0,71 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения, мВ |
±0,0225 |
±0,05 (от -10 до 100 мВ); п ±1,00 (от -10 до 1000 мВ); n±10 мВ или 0,2 % от диапазона измерения (отО до ЮОООмВ) |
Продолжение таблицы 2
|
Наименование характеристик |
Rosemount 648 |
Rosemount 848T |
|
Пределы допускаемой основной абсолютной погрешности измерения сопротивления, Ом |
±0,675 |
±0,90 |
|
Пределы допускаемой основной абсолютной погрешности измерения тока, мА |
— |
±0,01 |
|
Температура окружающей среды, °C |
от минус 55 до 85 |
от минус 40 до 85 |
|
Л) Дополнительная абсолютная погрешность измерения и преобразования в температуру, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °C, сигналов от:, °C 1) термопреобразователей сопротивления с НСХ: - PtlOO (а=0,00385) - Pt200 (а=0,00385) - Pt500 (а=0,00385) - PtlOOO (а=0,00385) - Pt50(oc=0,00391) (50П) - PtlOO (а=0,00391) (100П) - Cu50 (а=0,00426) - Cui 00 (а=0,00426) - CulO (а=0,00428) (ЮМ) - Си50 (а=0,00428) (50М) - CulOO (а=0,00428) (100М) - Nil20 (а=0,00617) (120Н) 2) преобразователей термоэлектрических с НСХ: -В -Е -J |
±0,0045 ±0,0060 ±0,0045 ±0,0045 ±0,0090 ±0,0045 ±0,0090 ±0,0045 ±0,0450 ±0,0090 ±0,0045 ±0,0045 ±0,021 (св. 1000 °C); ±[0,048-(0,00375 % (t°-300))] (св. 300 °C до 1000 °C); ±[0,081-(0,0165 % (t°-l00))] (от 100 °C до 300 °C) ±[0,0075X0,000645 % от t°)] ±[0,0081X0,000435 % art0)] (t°> 0 °C); ±[0,0081+(0,00375 % от 11° 1)] (t°< 0 °C) |
±0,003 ±0,004 ±0,003 ±0,003 ±0,004 ±0,002 ±0,004 ±0,002 ±0,030 ±0,004 ±0,002 ±0,003 ±0,014 (св. 1000 °C); ±[0,032-(0,0025 % (t°-300))] (св. 300 °C до 1000 °C); ±[0,054-(0,011 % (t°-100))] (от 100 °C до 300 °C) ±[0,005+(0,00043 % OTt°)] ±[0,0054+(0,00029 % от t°)] (t°> 0 °C); ±[0,0054+<0,0025 % от 11° I)] (t°< 0 °C) |
Продолжение таблицы 2
|
Наименование характеристик |
Rosemount 648 |
Rosemount 848T |
|
-К -N -R -S -Т -L |
±[0,0092+(0,00081 % от t°)] (t°>O°C); ±[0,0092+(0,00375 % от 11° 1 и (t°< о °о ±[0,0102+(0,00054 % от t°)] ±0,024 (t°£ 200 °C); ±[0,0345-(0,0108 % от t°)] (t°< 200 °C) ±0,024 (t°> 200 °C); ±[0,0345-(0,00108 % от t0)] (t°< 200 °C) ±0,0096 (t°>0 °C); ±[0,0096+(0,00645 % от 11° |)] (t°< 0 °C) ±0,0105 (t°£0 °C); ±[0,0105+(0,0045 % от 11° 1)] (t°< 0 °C) |
±[0,0061+(0,00054 % от t°)] (t°> 0 °C); ±[0,0061+(0,0025 % от |t°|)](t°<O°C) ±[0,0068+(0,00036 % от t0)] ±0,016 (t°> 200 °C); ±[0,023-(0,0036 % от t°)] (t°< 200 °C) ±0,016 (t°£ 200 °C); ±[0,02340,0036 % от t°)] (t°< 200 °C) ±0,0064 (t°> 0 °C); ±[0,006440,0043 % от 11° I)] (t°< 0 °C) ±0,007 (t°> 0 °C); ±[0,007+(0,003 % от 11° I)] (t°< 0 °C) |
|
3) Дополнительная абсолютная погрешность измерения напряжения, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °C, мВ |
±0,0008 |
±0,0005 |
|
Дополнительная абсолютная погрешность измерения сопротивления, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °C, Ом |
±0,0126 |
±0,0084 |
|
3) Дополнительная абсолютная погрешность измерения тока, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °C, мА |
— |
±0,0001 |
|
Максимальная влажность окружающего воздуха при температуре 35 °C, % |
99 | |
|
Выходной сигнал |
WirelessHART |
WirelessHART; Foundation fieldbus |
|
Напряжение питания, В - для WirelessHART; - для Foundation fieldbus |
7,2 |
7,2 от 9,0 до 32,0 |
|
Диапазон температур при транспортировании, °C |
от минус 55 до 60 | |
Окончание таблицы 2
|
Наименование характеристик |
Rosemount 648 |
Rosemount 848Т |
|
Вид взрывозащиты |
«искробезопасная цепь» тип <6а» | |
|
Устойчивость к воздействию синусоидальной вибрации |
группа GX частота от 10 до 60 Гц смещение 0^21 мм, частота 60 до 2000 Гц ускорение 3g |
группа GX частота от 10 до 60 Гц смещение 0,15 мм, частота 60 до 2000 Гц ускорение 3 g |
|
Степень защиты от воды и пыли |
IP66, IP67 |
IP66 |
|
Устойчивость к воздействию внешнего переменного магнитного поля |
частота (5 напряженносп |
0+1) Гц > до 400 А/м |
|
Габаритные размеры корпуса, ширина х высота х длина, мм, не более |
110x319x174 |
104x324x263 |
|
Масса, кг, не более |
4 | |
|
Средний срок службы, лет, не менее |
10 | |
|
° Для ПИ Rosemount 848Т WirelessHART 2) Основная погрешность ПИ при работе с преобразователями термоэлектрическими равна сумме основной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной +0,5 °C. 3) При отклонении температуры окружающей среды от 20 °C. Для диапазона температур окружающей среды от минус 40 до 85 °C. | ||
Знак утверждения типа
наносится на табличку преобразователя способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Комплектность поставки преобразователей измерительных Rosemount 648, Rosemount 848Т представлены в таблицах 3 и 4 соответственно.
Таблица 3 - Комплектность поставки преобразователей измерительных Rosemount 648
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
Rosemount 648 |
Преобразователь измерительный Rosemount 648 |
1 шт. | |
|
00809-0107-4648 |
Преобразователи измерительные Rosemount 648. Руководство по эксплуатации |
1 экз. |
На 10 штук и меньшее количе-ство при поставке в один адрес |
|
12.5315.000.00 МП |
Преобразователи измерительные Rosemount 648, Rosemount 848Т. Методика поверки |
1 экз. | |
|
12.5315.001.00 ПС |
Преобразователи измерительные Rosemount 648. Паспорт |
1 экз. | |
|
00813-0107-4648 |
Преобразователи измерительные Rosemount 648. Лист технических данных |
1 экз. |
По требованию заказчика |
Таблица 4 - Комплектность поставки преобразователей измерительных Rosemount
848Т
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
Rosemount 848Т |
Преобразователь измерительный Rosemount 848Т |
1 шт. | |
|
00809-0107-4848 |
Преобразователь измерительный Rosemount 848Т с WirelessHART. Руководство по эксплуатации |
1 экз. |
На 10 штук и меньшее количество при поставке в один адрес |
|
00809-0107-4697 |
Преобразователь измерительный Rosemount 848Т с Foundation fieldbus. Руководство по эксплуатации |
1 экз. | |
|
12.5315.000.00 МП |
Преобразователи измерительные Rosemount 648, Rosemount 848Т. Методика поверки |
1 экз. | |
|
12.5315.002.00 ПС |
Преобразователь измерительный Rosemount 848Т. Паспорт |
1 экз. | |
|
00813-0107-4697 |
Преобразователь измерительный Rosemount 848Т. Лист технических данных |
1 экз. |
По требованию заказчика |
Поверка
проводится согласно документу 12.5315.000.00 МП «Преобразователи измерительные Rosemount 648, Rosemount 848Т. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в декабре 2013 г.
Основные средства поверки:
- калибратор многофункциональный MC5-R диапазон воспроизведения сигналов напряжения постоянного тока от 0 до 500 мВ, пределы допускаемой основной погрешности 0,02 % показаний + 4 мкВ;
- мера электрического сопротивления многозначная Р3026-1, кл.0,002;
- прецизионный магазин сопротивлений Meatest M622-V1000, кл. 0,005.
Сведения о методах измерений
приведены в эксплуатационной документации предприятия-изготовителя.
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 6651-2009 «ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3. ГОСТ Р 8.585-2001 «ГСП. Термопары. Номинальные статические характеристики преобразования».
4. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
5. ТУ 4211-022-51453097-2013 «Преобразователи измерительные Rosemount 648, Rosemount 848Т. Технические условия».
6. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
