Машины координатно-измерительные мобильные MCAx
| Номер в ГРСИ РФ: | РБ 03 01 5441 14 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Nikon Metrology Europe", Бельгия |
|
Описание типа РБ 03 01 5441 14 [2014-10-14]
rb-03-01-5441-14_2014-10-14.pdf
|
Скачать |
Машины координатно-измерительные мобильные МСАх (далее - машины координатноизмерительные) являются портативными координатно-измерительными машинами, предназначенными для измерений геометрических размеров и относительного расположения поверхностей деталей сложной формы, для контроля деталей в условиях серийного производства в цеховых условиях, а также для выходного контроля деталей в машиностроении, приборо- и станкостроении, судостроении, инструментальном производстве, сравнения отсканированной детали с CAD-моделью и измерения мягких или хрупких деталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5441 14 |
| Наименование | Машины координатно-измерительные мобильные MCAx |
| Год регистрации | 2014 |
| Номер сертификата | 9200 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2019-06-26 |
| Получатель сертификата | фирма "Nikon Metrology Europe", Бельгия (BE) |
Производитель / Заявитель
фирма "Nikon Metrology Europe"
Адрес: Geldenaaksebaan 329 3001 HEVERLEE
Контакты: Tel: +32 16 740100 Fax:+32 16 740103 info@nikonmetrologv.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2426-2014. |
Поверители
Скачать
|
Описание типа РБ 03 01 5441 14 [2014-10-14]
rb-03-01-5441-14_2014-10-14.pdf
|
Скачать |
Описание типа
Назначение
Машины координатно-измерительные мобильные МСАх (далее - машины координатноизмерительные) являются портативными координатно-измерительными машинами, предназначенными для измерений геометрических размеров и относительного расположения поверхностей деталей сложной формы, для контроля деталей в условиях серийного производства в цеховых условиях, а также для выходного контроля деталей в машиностроении, приборо- и станкостроении, судостроении, инструментальном производстве, сравнения отсканированной детали с CAD-моделью и измерения мягких или хрупких деталей.
Область применения - цеха и лаборатории промышленных предприятий.
Описание
Машины координатно-измерительные выпускают следующих исполнений: МСАх20, МСАх25, МСАхЗО, МСАх35, МСАх40, МСАх45.
Координатно-измерительная машина МСАх является 7-осевой измерительной рукой. Она работает с цифровыми портативными лазерными сканерами ModelMaker MMDx/MMCx и программным обеспечением для сканирования и контроля Focus 10.
Машина представляет собой портативную координатно-измерительную машину, сочетающую в себе возможности контактного и бесконтактного метода сканирования и измерения изделий. Машины состоят из опорной плиты и нескольких, соединенных между собой шарнирами, колен. В каждом шарнире установлен датчик контроля угловых перемещений, который в режиме реального времени следит за углом поворота колена, в результате чего программное обеспечение определяет координаты откалиброванного щупа.
В качестве измерительных головок используются головки с набором щупов разного диаметра и формы и стандартные щупы: «плавающий» щуп, щуп Renishaw, жесткий щуп (Tesa), а также лазерный сканер Nikon Metrology (MMD/MMC), который поставляется дополнительно по заказу пользователя. Контактный щуп и лазерный сканер могут работать поочередно при помощи одной и той же программы, без необходимости проведения перемонтажа системы, т.к. выходное"звено, манипулятора оснащено запатентованной системой быстрой установки/снятия измерительного щупа.
Крепление машин у измеряемого объекта возможно производить под любым углом от 0° до 180° к нему с помощью струбцин, магнитных и быстроразъемных соединительных креплений. треног, стоек на роликах, которые имеют регулировку по высоте, с убирающимислкодесамйЕ /
Управление осуществляется с помощью компьютера и специализированного программного обеспечения Focus (СММ Manager). Базовое программное обеспечение позволяет измерять, сканировать, анализировать и получить отчет о трехмерных геометрических параметрах детали. В процессе работы на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.

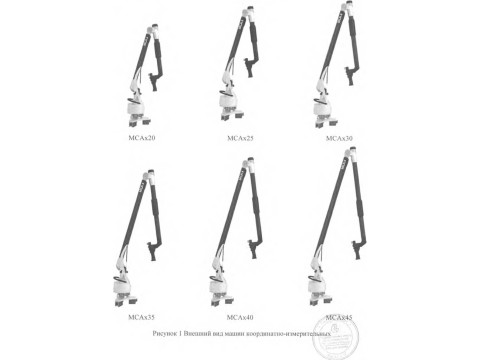

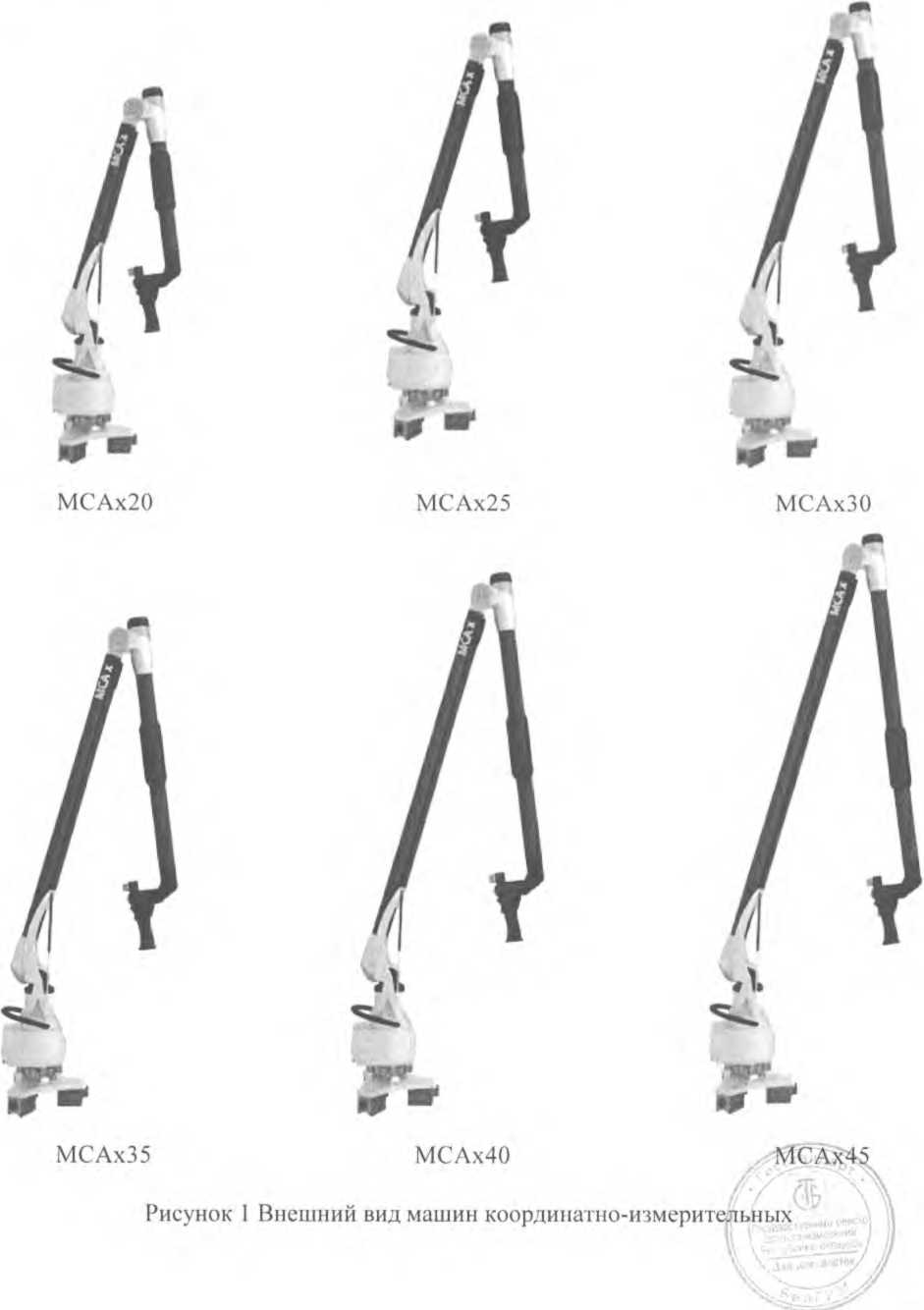

Внешний вид машин координатно-измерительных приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к Описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики машин координатноизмерительных приведены в таблицах 1,2.
Таблица 1 __
|
Модель |
МСАх20 |
МСАх25 |
МСАхЗО |
МСАх35 |
МСАх40 |
МСАх45 |
|
Диапазон измерения, не менее |
2 м |
2,5 м |
3 м |
3,5 м |
4 м |
4,5 м |
|
Среднее квадратическое отклонение измерений координат точки, мкм, не более |
23* 44** |
27* 49** |
42* 79** |
55* 99** |
67* 115** |
84* 141** |
|
Пределы допускаемой погрешности измерения длины, мкм |
±33* ±61** |
±38* ±69** |
±58* ±100** |
±81* ±125** |
±98* ±151** |
±119* ±179** |
|
Масса, кг, не более |
8,2* 7 9** |
8,5* 8,2** |
8,8* 8,5** |
9,1* 8,8** |
9,4* 9 ] ** |
9,7* 9 4** |
|
Рабочая температура |
От 0 °C до 50 °C | |||||
|
Температура хранения |
От минус 30 °C до плюс 70 °C | |||||
|
Относительная влажность, % |
От 10 до 90 (без конденсации) | |||||
|
Диапазон напряжения питания, В |
От 110 до 240 | |||||
|
Лазерные сканеры |
MMDx50, MMDxlOO, MMDx200, ММСх80, ММСх160, LC60Dx | |||||
|
Щупы |
Стандартный набор: 1. Щуп длиной 50 мм со стальным наконечником диаметром 15 мм; 2. Щуп длиной 100 мм с рубиновым наконечником диаметром 6 мм; 3. Щуп длиной 100 мм с рубиновым наконечником диаметром 3 мм. Опционально: МСАх поддерживает широкий спектр тактильных (прямые и изогнутые) и триггерных измерительных датчиков, различной длины и конфигурации стилусов. | |||||
|
* с магнитным креплением; * * с болтовым креплением. | ||||||
Таблица 2
|
Модель |
Погрешность машин координатно-измерительных мобильных МСАх с лазерным сканером, мкм (2о) | |||||
|
ММСх80 |
ММСх160 |
MMDx50 |
MMDxlOO |
MMDx200 |
LC60Dx | |
|
МСАх20** |
64 |
80 |
50 |
56 |
74 |
58 |
|
МСАх25** |
70 |
84 |
56 |
62 |
78 |
66 |
|
МСАхЗО** |
92 |
106 |
78 |
82 |
100 |
86 |
|
МСАх35** |
122 |
134 |
102 |
106 |
128 |
114 |
|
МСАх40** |
148 |
158 |
128 |
136 |
154 |
142 |
|
МСАх45** |
180 |
194 |
162 |
168 |
190 |
174 |
|
МСАх20* |
56 |
70 |
42 |
48 |
66 |
50 |
|
МСАх25* |
62 |
74 |
48 |
54 |
70 |
58 |
|
МСАхЗО* |
72 |
84 |
54 |
60 |
78 |
64 |
|
МСАх35* |
90 |
102 |
72 |
76 |
98 |
82 |
|
МСАх40* |
108 |
118 |
94 |
96 |
114 |
100 |
|
МСАх45* |
130 |
138 |
116 |
120 |
136 |
124 |
|
* с магнитным креплением; * * с болтовым креплением. | ||||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
' t
Комплектность
В комплект поставки входят:
- машина координатно-измерительная мобильная МСАх;
- мера длины эталонная;
- пластина эталонная;
- методика поверки МРБ МП.2426-2014;
- комплект щупов;
- откалиброванная сфера;
- чехол Travel;
- программное обеспечение Focus 10;
- руководство по эксплуатации;
- кейс для переноски и хранения;
- лазерный сканер*;
- магнитное основание со встроенным 3,5"х8 резьбовым штырем, монтажной платой и съемными магнитами*;
- аксессуары*;
* - входят в комплект поставки по отдельной заявке заказчика.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Nikon Metrology Europe", Бельгия.
МРБ МП.2426-2014 "Машины координатно-измерительные мобильные МСАх. Методика поверки".
Заключение
Машины координатно-измерительные мобильные МСАх соответствуют технической документации фирмы "Nikon Metrology Europe", Бельгия.
Межповерочный интервал - не более 12 месяцев (для машин координатно-измерительных, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025.
