Камеры тепловизионные SAT (далее - камеры) предназначены для измерения температуры объектов бесконтактным способом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3908 14 |
| Наименование | Камеры тепловизионные SAT |
| Год регистрации | 2014 |
| Номер сертификата | 9218 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2019-06-26 |
| Получатель сертификата | фирма "GUANGZHOU SAT INFRARED TECHNOLOGHY, LTD", Китай (CN) |
Производитель / Заявитель
фирма "GUANGZHOU SAT INFRARED TECHNOLOGY, LTD"
Адрес: № 10 Dongjiang Avenue, GuangzhoEconomic & technological, Development District, Guangzhou
Контакты: 8620-82229925 / 8620-82229947
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ ГОСТ Р 8.619-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 3908 14 [2009-03-30]
rb-03-10-3908-14_2009-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3908 14 [2018-05-30]
rb-03-10-3908-14_2018-05-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3908 14 [2015-09-08]
rb-03-10-3908-14_2015-09-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 3908 14 [2011-09-15]
rb-03-10-3908-14_2011-09-15.pdf
|
Скачать |
Описание типа
Назначение
Камеры тепловизионные SAT (далее - камеры) предназначены для измерения температуры объектов бесконтактным способом.
Область применения - тепловизионный контроль состояния конструкций, зданий, электрического, теплового и другого оборудования в строительстве, электроэнергетике, коммунальном хозяйстве и других областях хозяйственной деятельности.
Описание
Принцип действия камер основан на преобразовании теплового инфракрасного (ИК) излучения, которое создается любым объектом при температуре выше нуля градусов Кельвина, в видимую картину распределения температуры по поверхности этого объекта.
Камеры выполнены в легком и прочном корпусе. Конструктивно камеры состоят из объектива, неохлаждаемой микроболометрической матрицы и электронного блока. Для изготовления тепловизионных объективов используется германий.
Во всех камерах есть функция анализа термограмм, память для хранения термограмм. В модели SAT G90 внешний дисплей выполнен съемным, съемная видеокамера с мощной подсветкой, предусмотрена возможность крепления на штативе. В модели Hotfind-S имеются два способа управления: клавиатурой и сенсорным экраном. Пользователи могут добавлять голосовую аннотацию к тепловым изображениям через Bluetooth-гарнитуру. Запись может быть сохранена с помощью теплового изображения и может воспроизводиться в гарнитуре или с помощью программного обеспечения SatlrReport. Во всех моделях предусмотрены выходы для подключения к компьютеру. Продолжительность работы камер от аккумулятора составляет 2,5 часа.
Камеры выпускают следующих модификаций: G90, S180, S280, Hotfind D, Hotfind DXS, Hotfind DXT, Hotfind-L, MinlR80, MlnlRWO, E8-N, E8-TN, E8-GN, Hotfind VN, Hotfind VT, Hotfind VG, Hotfind LN, Hotfind LT, Hotfind LG, Hotfind-S.
Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

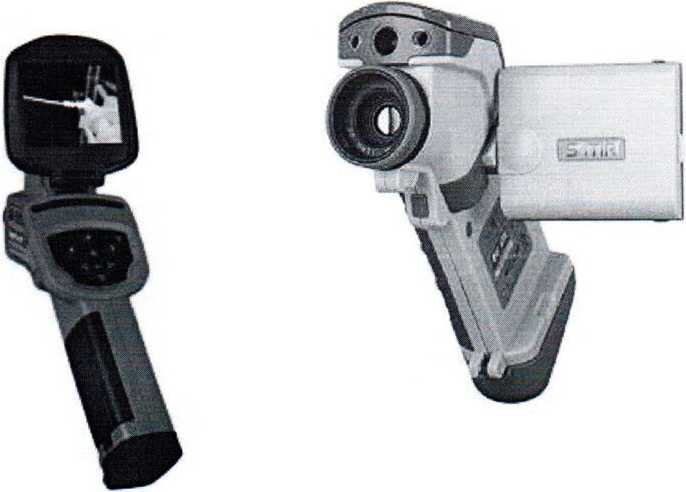

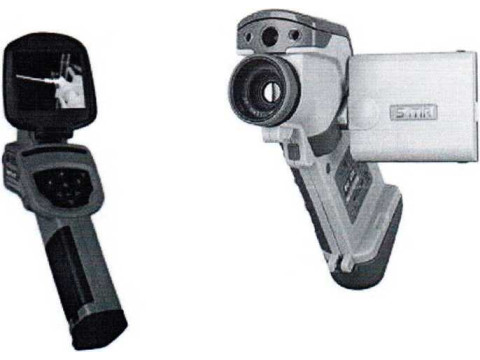

Внешний вид камер тепловизионных SAT представлен на рисуиКеГТГ'->х
Рисунок 1 - Внешний вид камер тепловизионных SAT
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики камер тепловизионных SAT представлены в таблицах 1-7.
Таблица 1
|
Наименование характеристики |
Обозначение модификации | ||
|
G90 |
S180 |
S280 | |
|
Диапазон измерений температуры, °C |
от минус 20 до плюс 600; есть возможность расширить диапазон (опция): от минус 40 до плюс 2000 |
от минус 20 до плюс 250 |
от минус 20 до плюс 650; есть возможность расширить диапазон (опция): от минус 40 до плюс 2000 |
|
Пределы допускаемых значений погрешности при измерении температуры |
±2 °C или ±2 % (выбираем большее из значений) | ||
|
Температурная чувствительность (NETD), °C, при 30 °C, не более |
0,08 |
0,1 |
0,08 |
|
Угол поля зрения (FOV) |
24°х18° |
20°х15° |
24°х18° |
|
Размер матрицы, пикселей |
320x240 |
160x120 |
320x240 |
|
Мгновенный угол поля зрения (IFOV), мрад |
1,3 |
2,2 |
1,3 |
|
Спектральный диапазон, мкм |
от 8 до 14 | ||
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 15 до плюс 50 менее 95, без конденсации влаги | ||
|
Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 | ||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 | ||
\ средств измерении / 8
\Для докуиоетов/ //
|
Наименование характеристики |
Обозначение модификации | |||
|
Hotfind D |
Hotfind DX |
Hotfind DXS |
Hotfind DXT | |
|
Диапазон измерений температуры, °C |
от минус 20 до плюс 250 |
от минус 20 до плюс 600 |
от минус 20 до плюс 1000 |
от минус 20 до плюс 1500 |
|
Пределы допускаемых значений погрешности при измерении температуры |
±2 °C или ±2 % (выбираем большее из значений) | |||
|
Температурная чувствительность (NETD), °C, при 30 °C, не более |
0,12 | |||
|
Угол поля зрения (FOV) |
20°х15° | |||
|
Размер матрицы, пикселей |
160x120 | |||
|
Мгновенный угол поля зрения (IFOV), мрад |
2,2 | |||
|
Спектральный диапазон, мкм |
от 8 до 14 | |||
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 15 до плюс 50 менее 95, без конденсации влаги | |||
|
Диапазон температур окружающей среды при хранении,°C |
от минус 40 до плюс 70 | |||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 | |||
Таблица 3
|
Наименование характеристики |
Обозначение модификации | ||
|
Hotfind LN |
Hotfind LT |
Hotfind LG | |
|
Диапазон измерений температуры, °C |
от минус 20 до плюс 250; есть возможность расширить диапазон (опция): от минус 20 до плюс 600; от минус 20 до плюс 1000; от минус 20 до плюс 1500 | ||
|
Пределы допускаемых значений погрешности при измерении температуры |
±2 °C или ±2 % (выбираем большее из значений) | ||
|
Температурная чувствительность (NETD), °C, при 30 °C, не более |
0,05 | ||
|
Угол поля зрения (FOV) |
24°х18° | ||
|
Размер матрицы, пикселей |
384x288 | ||
|
Мгновенный угол поля зрения (IFOV), мрад |
1,3 | ||
|
Спектральный диапазон, мкм |
от 8 до 14 | ||
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 20 до плюс 50 от 10 до 95, без конденсации влаги | ||
|
Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 | ||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 | ||
Государственный реестр средств измерений Республики Беларусь
Для документов
|
Наименование характеристики |
Обозначение модификации | ||
|
Hotfind VN |
Hotfind VT |
Hotfind VG | |
|
Диапазон измерений температуры, °C |
от минус 20 до плюс 250; есть возможность расширить диапазон (опция): от минус 20 до плюс 600; от минус 20 до плюс 1000; от минус 20 до плюс 1500 | ||
|
Пределы допускаемых значений погрешности при измерении температуры |
±2 °C или ±2 % (выбираем большее из значений) | ||
|
Температурная чувствительность (NETD) °C, при 30 °C, не более |
0,05 | ||
|
Угол поля зрения (FOV) |
24°х18° | ||
|
Размер матрицы, пикселей |
384x288 | ||
|
Мгновенный угол поля зрения (IFOV), мрад |
1,3 | ||
|
Спектральный диапазон, мкм |
от 8 до 14 | ||
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 20 до плюс 50 от 10 до 95, без конденсации влаги | ||
|
Диапазон температур, окружающей среды при хранении, °C |
от минус 40 до плюс 70 | ||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 | ||
Таблица 5
|
Наименование характеристики |
Обозначение модификации | ||
|
E8-N |
E8-TN |
E8-GN | |
|
Диапазон измерений температуры, °C |
от минус 20 до плюс 250 |
от минус 20 до плюс 250 |
от минус 20 до плюс 1000; от минус 20 до плюс 1500 |
|
Пределы допускаемых значений погрешности при измерении температуры |
±2 °C или ±2 % (выбираем большее из значений) | ||
|
Температурная чувствительность (NETD), °C, при 30 С, не более |
0,08 | ||
|
Угол поля зрения (FOV) |
20°х15° | ||
|
Размер матрицы, пикселей |
160x120 | ||
|
Мгновенный угол поля зрения (IFOV), мрад |
2,2 | ||
|
Спектральный диапазон, мкм |
от 8 до 14 | ||
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 20 до плюс 50 от 10 до 95, без конденсации влаги | ||
|
Диапазон температур,окружающей среды при хранении, °C |
от минус 40 до плюс 70 | ||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 | ||
|
Наименование характеристики |
Обозначение модификации | |
|
MinlR80 |
MinlR100 | |
|
Диапазон измерений температуры, °C |
от минус 20 до плюс 250 |
от минус 20 до плюс 600 |
|
Пределы допускаемых значений погрешности при измерении температуры |
±2 °C или ±2 % (выбираем большее из значений) | |
|
Температурная чувствительность (NETD) °C, при 30 °C, не более |
0,08 | |
|
Угол поля зрения (FOV),0 |
10x7,5 |
12,5x9,4 |
|
Размер матрицы, пикселей |
80x60 |
100x80 |
|
Мгновенный угол поля зрения (IFOV), мрад |
2,2 | |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 15 до плюс 50 95, без конденсации влаги | |
|
Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 | |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 | |
Таблица 7
|
Наименование характеристики |
Обозначение модификации |
|
Hotfind-S | |
|
Диапазон измерений температуры, °C |
от минус 20 до плюс 600 |
|
Пределы допускаемых значений погрешности при измерении температуры |
±2 °C или ±2 % (выбираем большее из значений) |
|
Температурная чувствительность (NETD) при 30 °C, °C, не более |
0,05 |
|
Угол поля зрения (FOV) |
24°х18° |
|
Размер матрицы, пикселей |
384x288 |
|
Мгновенный угол поля зрения (IFOV), мрад |
1,3 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от минус 20 до плюс 50 от 10 до 95, без конденсации влаги |
|
Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 |
IP 54 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки (в зависимости от модификации камеры может быть изменен) представлен в таблице 8.
|
Наименование |
Количество, шт. |
|
Аккумулятор |
2 |
|
ИК-камера с объективами |
1 |
|
Транспортировочный кейс |
1 |
|
Зарядное устройство |
1 |
|
Кабель USB |
1 |
|
Карта памяти |
1 |
|
Руководство по эксплуатации |
1 |
|
Гарантийный талон |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GUANGZHOU SAT INFRARED TECHNOLOGY., LTD" (Китай).
СТБ ГОСТ Р 8.619-2009 "Система обеспечения единства измерений Республики Беларусь. Приборы тепловизионные измерительные. Методика поверки".
Заключение
Камеры тепловизионные SAT соответствуют технической документации фирмы "GUANGZHOU SAT INFRARED TECHNOLOGY., LTD", Китай, техническому регламенту Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии ЕАЭС № RU Д-СНАЛ16.В.7397О от 11.05.2017).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г.Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025 до 30.03.2019.
