Меры длины концевые плоскопараллельные Туламаш
| Номер в ГРСИ РФ: | РБ 03 01 5315 18 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "ИТО-Туламаш", г. Тула |
Меры длины концевые плоскопараллельные Туламаш (далее по тексту - концевые меры), предназначены для использования в качестве эталонов сравнения и рабочих эталонов в области линейных измерений, для поверки и градуировки измерительного инструмента и приборов, для настройки приборов для линейных измерений всех типов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5315 18 |
| Наименование | Меры длины концевые плоскопараллельные Туламаш |
| Год регистрации | 2018 |
| Номер сертификата | 11990 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2022-10-30 |
| Получатель сертификата | АО "ИТО-Туламаш", г. Тула, Российская Федерация (RU) |
Производитель / Заявитель
АО "ИТО-Туламаш"
Адрес: ул. Мосина, д. 2, г. Тула, 300002
Контакты: (4872)32-10-38, 36-51-74, www.tulamash.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1604-87, МИ 2186-92, МИ 2079-90, ГОСТ 8.367-79. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - №RA.RU.311341, шифр поверительного клейма - МА)(НТК №12-13, НТК №09-18). |
Поверители
Скачать
|
Описание типа РБ 03 01 5315 18 [2014-01-28]
rb-03-01-5315-18_2014-01-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5315 18 [2018-09-27]
rb-03-01-5315-18_2018-09-27.pdf
|
Скачать |
Описание типа
Назначение
Меры длины концевые плоскопараллельные Туламаш (далее по тексту - концевые меры), предназначены для использования в качестве эталонов сравнения и рабочих эталонов в области линейных измерений, для поверки и градуировки измерительного инструмента и приборов, для настройки приборов для линейных измерений всех типов.
Описание
у*. Концевые меры выпускаются под торговой маркой «ИТО-Туламаш».
- Товарный знак «ИТО-Туламаш» наносится на паспорт концевых мер типографским методом, на концевые меры с номинальной длиной от 10 мм и на крышку деревянного ящика краской или методом лазерной маркировки.
Концевые меры изготавливаются из стали, которая имеет высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу.
Концевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями.
Концевые меры выпускаются наборами. Наборы концевых мер различаются между собой количеством и номинальными размерами мер.
Концевые меры используются по отдельности или в блоках путем притирки несколь
ких мер вместе.
Концевые меры выпускаются 4-х классов точности: 0, 1,2 и 3.

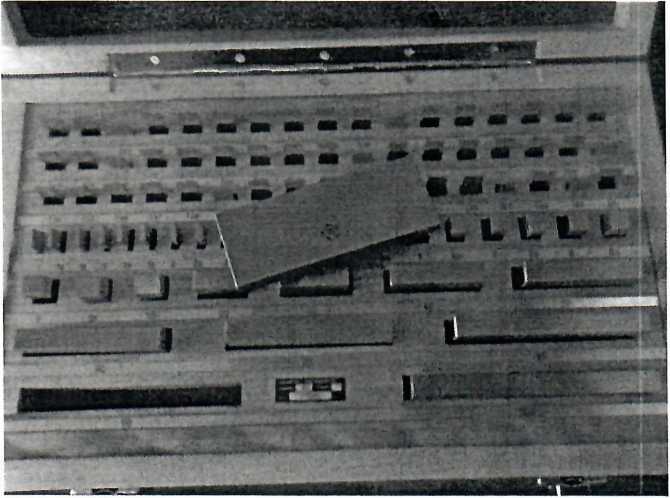

Рисунок 1 - Общий вид набора мер длины концевых плоскопараллельных Туламаш.
(-и документ,
Технические характеристики
Таблица 1
|
Номер набора |
Число мер в наборе |
Градация мер в наборе, мм |
Номинальные значения длины мер, мм |
Число мер |
Класс точности |
|
1 |
83 |
- |
1,005 |
1 |
0, 1,2; 3 |
|
0,01 |
от 1,0 до 1,5 вкл. |
51 | |||
|
0,1 |
от 1,6 до 2,0 вкл. |
5 | |||
|
0,5 |
0,5 |
1 | |||
|
от 2,5 до 10,0 вкл. |
16 | ||||
|
10 |
от 20 до 100 вкл. |
9 | |||
|
2 |
38 |
- |
1,005 |
1 |
1,2; 3 |
|
0,01 |
от 1,0 до 1,1 вкл. |
И | |||
|
0,1 |
от 1,2 до 2,0 вкл. |
9 | |||
|
1 |
от 3 до 10 вкл. |
8 | |||
|
10 |
от 20 до 100 вкл. |
9 | |||
|
3 |
112 |
- |
1,005 |
1 |
0,1,2; 3 |
|
0,01 |
от 1,0 до 1,5 вкл. |
51 | |||
|
0,1 |
от 1,6 до 2,0 вкл. |
5 | |||
|
0,5 |
0,5 |
1 | |||
|
от 2,5 до 25,0 вкл. |
46 | ||||
|
10 |
от 30 до 100 вкл. |
8 | |||
|
4 |
11 |
0,001 |
от 2,00 до 2,01 вкл. |
И |
0,1,2 |
|
5 |
И |
0,001 |
от 1,99 до 2,00 вкл. |
И |
0,1,2 |
|
6 |
И |
0,001 |
от 1,00 до 1,01 вкл. |
И |
0,1,2 |
|
7 |
И |
0,001 |
от 0,99 до 1,00 вкл. |
11 |
0,1,2 |
|
8 |
10 |
- |
50 |
2 |
0,1,2; 3 |
|
25 |
от 125 до 200 вкл. |
4 | |||
|
50 |
от 250 до 300 вкл. |
2 | |||
|
100 |
от 400 до 500 вкл. |
2 | |||
|
9 |
12 |
- |
50 |
2 |
0,1,2; 3 |
|
100 |
от 100 до 1000 вкл. |
10 | |||
|
13 |
И |
5 |
41 |
1,2; 3 | |
|
10 |
от 10 до 100 вкл. |
2 | |||
|
14 |
38 |
0,5 |
от 10,5 до 25,0 вкл. |
30 |
0, 1,2; 3 |
|
10 |
от 30 до 100 вкл. |
8 | |||
|
15 |
29 |
0,001 |
1,005 |
1 |
1,2; 3 |
|
0,01 |
от 1,0 до 1,1 вкл. |
11 | |||
|
0,1 |
от 1,2 до 2,0 вкл. |
9 | |||
|
1 |
от 3,0 до 10 вкл. |
8 | |||
|
16 |
19 |
0,001 |
от 0,991 до 1,009 вкл. |
19 |
0,1,2 |
|
17 |
19 |
0,001 |
от 1,991 до 2,009 вкл. |
19 |
0,1,2 |
|
21 |
20 |
- |
5,12; 10,24; 15,36; 21,50; 25,00; 30,12; 35,24; 40,36; 46,50; 50,00; 55,12; 60,24; 65,36; 71,50; 75,00; 80,12; 85,24; 90,36; 96,50; 100,00 |
20 |
1,2 |
|
22 |
7 |
- |
21,2; 51,4; 71,5; 101,6; 126,8; 150,0; 175,0 |
7. |
Ш |
Допускаемые отклонения длины концевых мер от номинальной при температуре 20 °C и отклонения от плоскопараллельности измерительных поверхностей не превышают значений', У указанных в таблице 2.
Таблица 2
|
Номинальные зна-чения длины концевых мер, мм |
Допускаемые отклонения | |||||||
|
длины от номинального значения ± мкм, для классов точности |
от плоскопараллельности мкм, для классов точности | |||||||
|
0 |
1 |
2 |
3 |
0 |
1 |
2 |
3 | |
|
От 0,5 до 10 вкл. |
0,12 |
0,20 |
0,40 |
0,80 |
0,10 |
0,16 |
0,30 |
0,30 |
|
Св. 10 до 25 вкл. |
0,14 |
0,30 |
0,60 |
1,20 |
0,10 |
0,16 |
0,30 |
0,30 |
|
Св. 25 до 50 вкл. |
0,20 |
0,40 |
0,80 |
1,60 |
0,10 |
0,18 |
0,30 |
0,30 |
|
Св. 50 до 75 вкл. |
0,25 |
0,50 |
1,00 |
2,00 |
0,12 |
0,18 |
0,35 |
0,40 |
|
Св. 75 до 100 вкл. |
0,30 |
0,60 |
1,20 |
2,50 |
0,12 |
0,20 |
0,35 |
0,40 |
|
Св. 100 до 150 вкл. |
0,40 |
0,80 |
1,60 |
3,00 |
0,14 |
0,20 |
0,40 |
0,40 |
|
Св. 150 до 200 вкл. |
0,50 |
1,00 |
2,00 |
4,00 |
0,16 |
0,25 |
0,40 |
0,40 |
|
250 |
0,60 |
1,20 |
2,40 |
5,00 |
0,16 |
0,25 |
0,45 |
0,50 |
|
300 |
0,70 |
1,40 |
2,80 |
6,00 |
0,18 |
0,25 |
0,50 |
0,50 |
|
400 |
0,90 |
1,80 |
3,60 |
7,00 |
0,20 |
0,30 |
0,50 |
0,50 |
|
500 |
1,00 |
2,00 |
4,00 |
8,00 |
0,25 |
0,35 |
0,60 |
0,60 |
|
600 |
1,30 |
2,50 |
5,00 |
10,00 |
0,25 |
0,40 |
0,70 |
0,70 |
|
700 |
1,50 |
3,00 |
6,00 |
11,00 |
0,30 |
0,45 |
0,70 |
0,80 |
|
800 |
1,60 |
3,20 |
6,50 |
13,00 |
0,30 |
0,50 |
0,80 |
0,80 |
|
900 |
1,80 |
3,60 |
7,00 |
14,00 |
0,35 |
0,50 |
0,90 |
0,90 |
|
1000 |
2,00 |
4,00 |
8,00 |
16,00 |
0,40 |
0,60 |
1,00 |
1,00 |
Диапазон рабочих температур от +15 до +25 °C.
Относительная влажность воздуха не более 80 %.
Габаритные размеры мер приведены в таблице 3
Таблица 3
|
Номинальные значения длины, мм |
Размер поперечного сечения, мм |
|
От 0,1 до 0,20 |
15 х5 |
|
Св. 0,20 до 0,29 |
15x5 30x9 |
|
Св. 0,29 до 0,6 |
20x9 |
|
30x9 | |
|
Св. 0,6 до 10,1 |
30x9 |
|
Св. 10,1 до 1000 |
35 х 9 |
Притираемость концевых мер класса точности 0 к плоской нижней стеклянной пластине всей измерительной поверхностью должна быть без интерференционных полос и оттенков, наблюдаемых в белом свете. Для концевых мер классов точности 1, 2 и 3 притираемость должна быть без интерференционных полос, допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете.
Параметр шероховатости Rz измерительных поверхностей концевых мер должен быть < 0,063 мкм по ГОСТ 2789-73.
Края измерительных поверхностей концевых мер должны быть закруглены до радиуса, не превышающего 0,3 мм, или иметь фаски не более 0,3 мм.
Допускаемое отклонение от перпендикулярности нерабочих поверхностей относительно измерительных поверхностей должен соответствовать значению в таблице 4.
Таблица 4
|
Номинальные значения длины мер, мм |
Допускаемое отклонение от перпендикулярности, мкм |
|
от 10,5 до 25 |
70 |
|
св. 25 до 60 |
90 |
|
св. 60 до 150 |
ПО /< ДЖ |
|
св. 150 до 400 |
140 1 |
|
св. 400 до 1000 |
180 |
Изменение длины концевых мер в течение года вследствие нестабильности материала не превышают значений, приведенных в таблице 5.
Таблица 5
|
Классы точности мер |
Допускаемое изменение длины меры (Z, мм) в течение года, мкм |
|
0 |
± (0,02 + 0,0005 7) |
|
1,2иЗ |
±(0,05 + 0,001-/) |
Требования к стабильности концевых мер во времени обеспечиваются изготовителем при условии, что концевые меры не подвергаются резким температурным воздействиям, вибрациям и ударам, а также влияниям магнитных полей.
Знак утверждения типа
Знак утверждения типа наносится на верхнюю крышку деревянного ящика набора концевых мер методом наклейки и в правом верхнем углу паспорта типографским способом.
Комплектность
|
Наименование |
Количество |
|
набор мер длины концевых |
1 шт. |
|
деревянный ящик |
1 шт. |
|
паспорт |
1 экз. |
Поверка
осуществляется в соответствии с документами по поверке
МИ 1604-87 «Методические указания, Меры длины концевые плоскопараллельные. Общие требования к методикам поверки»;
МИ 2186-92 «Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной свыше 100 до 1000 мм. Методика поверки»;
МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»;
ГОСТ 8.367-79 «Меры длины концевые плоскопараллельные образцовые 1-2-го разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и средства поверки».
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта мер длины концевых плоскопараллельных Туламаш.
Нормативная и техническая документация, устанавливающая требования к мерам длины концевым плоскопараллельным Туламаш
МИ 2060-90 Рекомендация «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне Г10’6...50м и длин волн в диапазоне 0,2... 50 мкм».
ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия».
Рекомендации к применению
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
