Контроллеры программируемые серии MELSEC L
| Номер в ГРСИ РФ: | РБ 03 23 6720 18 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Mitsubishi Electric", Япония |
|
Описание типа РБ 03 23 6720 18 [2019-02-27]
rb-03-23-6720-18_2019-02-27.pdf
|
Скачать |
Контроллеры программируемые серии MELSEC L (далее - контроллеры) предназначены для непрерывного измерения нормированных сигналов, создания легко конфигурируемых систем, контроля параметров при управлении технологическими процессами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 6720 18 |
| Наименование | Контроллеры программируемые серии MELSEC L |
| Год регистрации | 2018 |
| Номер сертификата | 12019 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "Mitsubishi Electric", Япония (JP) |
Производитель / Заявитель
фирма "Mitsubishi Electric"
Адрес: Tokyo 104-6212, 8-12, chome, Harumi Chuo-Ku, Office, Tower "Z" 14F
Контакты: +81-3-622-160-60 / +81-3-622-160-75 / megfamail@meg.mee.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1767-2018. |
Поверители
Скачать
|
Описание типа РБ 03 23 6720 18 [2019-02-27]
rb-03-23-6720-18_2019-02-27.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры программируемые серии MELSEC L (далее - контроллеры) предназначены для непрерывного измерения нормированных сигналов, создания легко конфигурируемых систем, контроля параметров при управлении технологическими процессами.
Измерительные модули контроллеров обеспечивают измерения нормированных сигналов:
- напряжения постоянного тока в диапазонах от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от минус 10 до плюс 10 В, от минус 100 до плюс 100 мВ;
- силы постоянного тока в диапазоне от 0 до 20 мА, от 4 до 20 мА;
- от преобразователей термоэлектрических и термопреобразователей сопротивления различных градуировок;
Контроллеры также предназначены для преобразования двоичных кодов в аналоговые сигналы, воспроизводимые модулями, напряжения и силы постоянного тока в диапазонах от минус 10 до плюс 10 В, от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, 0 до 20 мА и от 4 до 20 мА соответственно; восприятия и обработки кодированных дискретных электрических сигналов, выработки управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов.
Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной, пищевой и других областях хозяйственной деятельности.
Описание
Принцип действия контроллеров основан на преобразовании электрических сигналов напряжения, силы постоянного тока, активного сопротивления первичных измерительных преобразователей в сигналы постоянного тока или напряжения с последующим аналого-цифровом преобразованием и передачей измерительной информации.
Контроллеры имеют широкий спектр базовых модулей и модулей расширения, позволяющих конфигурировать систему в соответствии с требованиями потребителя.
В состав контроллеров серий MELSEC L входят следующие модули:
- аналоговые модули входов/выходов - для преобразования сигналов тока, напряжения или для измерений температуры, а также для температурного контроля с помощью устройства для прямого подключения преобразователей термоэлектрических и термопреобразователей сопротивления различных градуировок;
- коммуникационные модули - модули с интерфейсом RS-232/RS-422/RS-485/USB для подключения к различным периферийным устройствам, компьютерам и контроллерам. Сетевые модули для сетей Ethernet, CC-Link, Profibus-DP, AS-I, DeviceNet, CANopen а также для сетей Mitsubishi;
- дискретные модули входов/выходов - для сигналов различных уровней и с различными коммутирующими элементами (реле/транзисторы);
- модули контроля положения - модули быстрого счета импульсов и модули позиционирования для серво- и шаговых приводов.
Место нанесения знака поверки приведено в приложении А к описанию типа.
Внешний вид контроллеров представлен на рисунке 1.

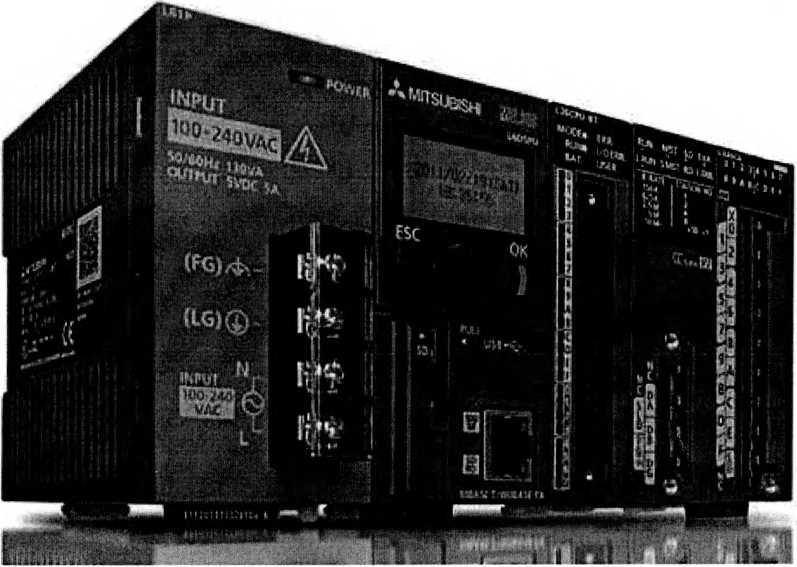

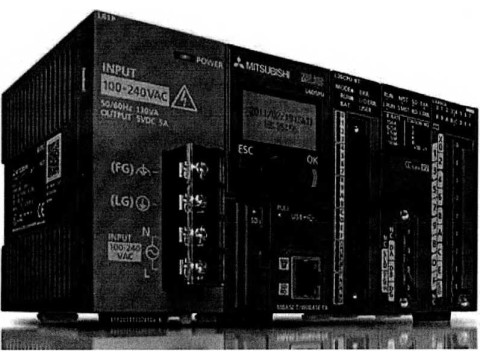

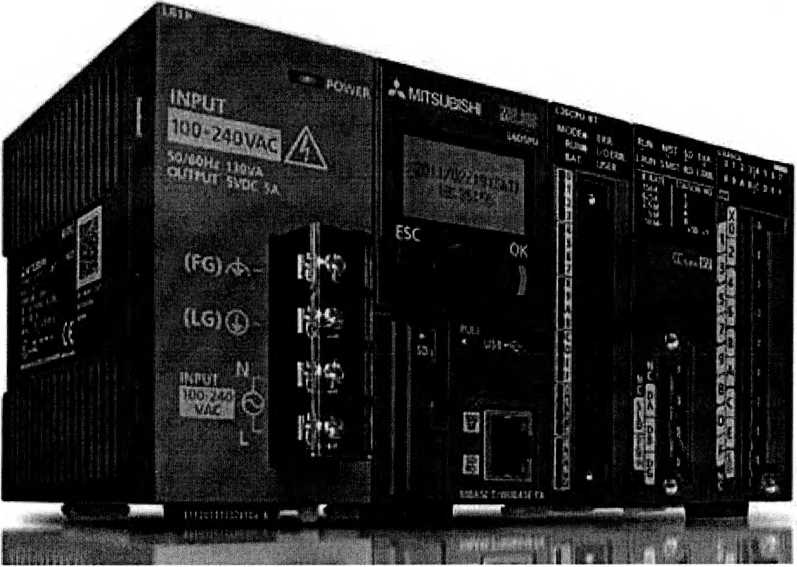

Рисунок 1 - Внешний вид контроллеров программируемых серии MELSEC L
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерительных модулей входящих в состав контроллеров программируемых серии MELSEC L представлены в таблицах 1-3.
Таблица 1 - Основные метрологические характеристики при измерении и
воспроизведении электрических величин.
|
Характеристики |
Пределы допускаемой приведенной погрешности измерения/ воспроизведения в диапазоне температур ОС от 20°С до 30 °C |
Пределы допускаемой приведенной погрешности измерения/ воспроизведения в диапазонах температур ОС от 0 до 20 °C и от 30 °C до 55 °C | |
|
1 |
2 |
3 |
4 |
|
Модуль L60AD4 | |||
|
Количество входов |
4 | ||
|
Диапазон воспроизведения выходных сигналов |
от минус 10 В до плюс 10 В |
±0,1 % от ДИ |
±0,2 % от ДИ |
|
от 0 до 5 В | |||
|
от 1 до 5 В | |||
|
от 0 до 10 В | |||
|
от 4 до 20 мА | |||
|
от 0 до 20 мА | |||
|
Модуль L60DA4 | |||
|
Количество выходов |
4 | ||
|
Диапазон измерения выходных сигналов |
от 0 до 5 В |
±0,1 % от ДИ |
±0,3 % от ДИ |
|
от 1 до 5 В | |||
|
от минус 10 В до плюс 10 В | |||
|
от 4 до 20 мА | |||
|
от 0 до 20 мА | |||
|
Модуль L60ADIL8 | |||
|
Количество входов |
8 | ||
|
Диапазон измере-ния входных сигналов |
от 0 до 20 мА |
±0,2 % от ДИ |
±1,0 % от ДИ |
|
от 4 до 20 мА | |||
|
Модуль L60ADVL8 | |||
|
Количество входов |
8 | ||
|
Диапазон измерения входных сигна-пов |
от минус 10 В до плюс 10 В |
±0,2 % от ДИ |
±1,0 % от ДИ |
|
от 0 до 5 В | |||
|
от 1 до 5 В | |||
|
от 0 до 10 В | |||
Продолжение таблицы 1
|
Модуль L60MD4-G | |||
|
Количество входов |
4 | ||
|
Диапазон измерения входных сигналов |
от минус 100 мЕ до плюс 100 мВ от минус 10 В до плюс 10 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 4 до 20 мА от 0 до 20 мА |
±0,3 % от ДИ |
±0,9 % от ДИ |
|
Модуль L60DAIL8 | |||
|
Количество выходов |
8 | ||
|
Диапазон воспроизведения выходных сигналов |
от 4 до 20 мА от 0 до 20 мА |
±0,3 % от ДИ |
±1,0 % от ДИ |
|
Модуль L60DAVL8 | |||
|
Количество выходов |
8 | ||
|
Диапазон воспроизведения выходных сигналов |
от минус 10 В до плюс 10 В от 0 до 5 В от 1 до 5 В |
±0,3 % от ДИ |
±0,5 % от ДИ |
|
ОС - окружающая среда; ДИ - диапазон измерений. | |||
Таблица 2 - Основные метрологические характеристики при преобразовании сигналов термопар____________________________________________________
|
Измерительный модуль |
Количество входов |
Тип термопары по СТБ ГОСТ Р 8.585-2004 |
Диапазон измерения |
Пределы допускаемой погрешности преобразования в диапазоне температур ОС от 20°С до 30 °C |
Пределы допускаемой погрешности преобразования в диапазонах температур ОС от 0 до 20 °C и от 30 °C до 55 °C |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
L60MD4-G* |
4 |
К |
от минус 200 °C до минус 150 °C |
±5,5 °C |
±8,0 °C |
|
от минус 150 °C до минус 100 °C |
±4,5 °C |
±7,0 °C | |||
|
от минус 100 °C до плюс 1200 °C |
±3,5 °C |
±6,0 °C | |||
|
J |
от минус 40 °C до плюс 750 °C |
±3,2 °C |
±5,3 °C | ||
|
Т |
от минус 200 °C до минус 150 °C |
±6,1 °C |
±7,1 °C | ||
|
от минус 150 °C до минус 100 °C |
±4,1 °C |
±5,1 °C | |||
|
от минус 100 °C до 0°С |
±3,1 °C |
' \\ | |||
|
JV Лист |
^/Дарственный oeecrJ измеРенийIl Республики Беларусь j ] \Дл« Докуиевтои/ JJ | ||||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
L60MD4-G* |
Т |
отО°С до плюс 350°С |
±2,1 °C |
±3,1 °C | |
|
Е |
от минус 200 °C до минус 150 °C |
±5,0 °C |
±6,9 °C | ||
|
от минус 150 °C до минус 100 °C |
±4,0 °C |
±5,9 °C | |||
|
от минус 100 °C до плюс 900 °C |
±3,0 °C |
±4,9 °C | |||
|
N |
от минус 200 °C до минус 150 °C |
±5,4 °C |
±7,8 °C | ||
|
от минус 150 °C до минус 100 °C |
±4,4 °C |
±6,8 °C | |||
|
от минус 100 °C до плюс 1250 °C |
±3,4 °C |
±5,8 °C | |||
|
R |
от0°С до 1600 °C |
±3,8 °C |
±6,5 °C | ||
|
S |
от0°С до 1600 °C |
±3,8 °C |
±6,5 °C | ||
|
В |
от 600 °C до плюс 1700 °C |
±3,8 °C |
±6,5 °C |
* - поставляются с компенсационным резистором. ОС - окружающая среда.
Таблица 3 - Основные метрологические характеристики при преобразовании сигналов термопреобразователей сопротивления
|
Измерительный модуль |
Количество входов |
Тип термопреобразователя сопротивления |
Диапазон измерения температуры |
Пределы допускаемой погрешности преобразования в диапазоне температур ОС от 20°С до 30 °C |
Пределы допускаемой погрешности преобразования в диапазонах температур ОС от 0 до 20 °C и от 30 °C до 55 °C |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
L60MD4-G |
4 |
PtIOOO (PtIOOO)* |
от минус 200°С до плюс 850°С |
±2,0 °C |
±0,2 °С/1 К |
|
Pt100 (Pt100)* |
от минус 20°С до плюс 120°С |
±1,0 °C |
±0,1 °С/1 К | ||
|
от минус 200°С до плюс 850°С |
±2,0 °C |
±0,2 °С/1 К | |||
|
Pt50 (50П)* |
от минус 200°С до плюс 850°С |
±2,0 °C |
±0,2 °С/1 К | ||
|
L60RD8 |
8 |
Pt100 (Pt100)* |
от минус 20°С до плюс 120°С |
±0,6 °C |
±2,0 °C |
|
от минус 200°С до плюс 850°С |
±0,3 % от ИВ либо ± 0,8°С** |
±0,8 % от ИВ либо ± 2,7°С** | |||
|
PtIOOO (PtIOOO)* |
от минус 200°С до плюс 850°С |
±0,3 % от ИВ либо ± 0,8°С** |
±0,8 % от ИВ либо ± 2,7°С** |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
|
L60RD8 |
8 |
Pt50 (50П)* |
от минус 200°C до плюс 650°C |
±0,3 % от ИВ либо ± 0,8°С** |
±0,8 % от ИВ либо±4,1°С** |
|
Ni100 (100H)* |
от минус 60°С до плюс 180°С |
±0,6 °C |
±0,8 % либо ± 1,4°С** | ||
|
Ni500 (500H) |
от минус 60°С до плюс 180°С |
±0,6 °C |
±0,8 % либо ± 1,4°С** | ||
|
Cu100* (100M)* |
от минус 180°С до плюс 200°С |
±0,8 °C |
±2,7 °C | ||
|
Cu50 (50M)* |
от минус 180°С до плюс 200°С |
±0,8 °C |
±2,7 °C |
* — по ГОСТ 6651-2009;
** - выбирается наибольшее значение.
ОС - окружающая среда;
ИВ - измеренная величина.
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства эксплуатации методом типографской печати.
Комплектность
Комплект поставки в соответствии с документацией фирмы "Mitsubishi Electric" (Япония) и согласованной с заказчиком спецификацией.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Mitsubishi Electric" (Япония).
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 1767-2018 "Контроллеры программируемые серий MELSEC F, MELSEC SYSTEM Q, MELSEC L".
Заключение
Контроллеры программируемые серии MELSEC L соответствуют документации фирмы "Mitsubishi Electric" (Япония), ГОСТ 12997-84, ТР ТС 004/2011 (сертификат соответствия №ТС RU C-JP.AB24.B.03203 сроком действия от 11.11.2015 по 10.11.2020) ТР ТС 020/2011 (сертификат соответствия №ТС RU C-JP.AB24.B.03203 сроком действия от 11.11.2015 по 10.11.2020, сертификат соответствия № ТС RU C-JP.AB24.B.03205 сроком действия от 11.11.2015 по 10.11.2020, декларация соответствия № ТС BY/112 11.01. ТР020 003 02722 от 22.11.2013 по 13.11.2018)
Межповерочный интервал - не более 12 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
