Автотопливозаправщики АТЗ
| Номер в ГРСИ РФ: | РБ 03 07 6719 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ОДО "Белтехавтопром", г. Лида, Гродненская обл. |
|
Описание типа РБ 03 07 6719 18 [2020-05-27]
rb-03-07-6719-18_2020-05-27.pdf
|
Скачать |
Автотопливозаправщики АТЗ (далее по тексту - автотопливозаправщики) являются мерами полной вместимости и предназначены для транспортирования и заправки автомобилей. различных механизмов и машин жидкими нефтепродуктами с плотностью не более 860 кг/м3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6719 18 |
| Наименование | Автотопливозаправщики АТЗ |
| Год регистрации | 2018 |
| Номер сертификата | 12018 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | ОДО "Белтехавтопром", г. Лида Гродненской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ОДО "Белтехавтопром"
Адрес: ул. Сосновая, 3, м-н Индустриальный, г. Лида, 231294
Контакты: тел./факс: (0154) 61-16-16
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по ГОСТ 8.600-2011. |
Поверители
Скачать
|
Описание типа РБ 03 07 6719 18 [2020-05-27]
rb-03-07-6719-18_2020-05-27.pdf
|
Скачать |
Описание типа
Назначение
Автотопливозаправщики АТЗ (далее по тексту - автотопливозаправщики) являются мерами полной вместимости и предназначены для транспортирования и заправки автомобилей. различных механизмов и машин жидкими нефтепродуктами с плотностью не более 860 кг/м3.
Автотопливозаправщики не предназначены для осуществления торговли нефтепродуктами и расчетов между покупателем и продавцом в части измерения количества выданного нефтепродукта, т.е. используются вне сферы законодательной метрологии.
Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов
Описание
Автотопливозаправщики изготавливаются двухсекционные, исполнений АТЗ-2-4,9-4570 (АТЗ-2-4,9) и АТЗ-2-1 1-5337 (АТЗ-2-11) в зависимости от номинальной вместимости секций.
Цистерны выполнены в виде горизонтальной емкости, имеющей в поперечном сечении форму «чемодан» для АТЗ-2-1 1-5337 (АТЗ-2-11) и «эллипс» для АТЗ-2-4.9-4570 (АТЗ-2-4.9).
Автотопливозаправщики изготовлены на базе автомобильных шасси МАЗ.
По классификации ГОСТ 31286 автотопливозаправщики относятся к транспортным средствам категории N2 и N3.
Вид климатического исполнения У1 по ГОСТ 15150 для эксплуатации при температуре от минус 35 °C до плюс 40 °C.
Цистерны оборудованы:
- донными клапанами, трубопроводами с запорной арматурой;
- горловинами;
- крышками горловин, имеющими: дыхательный клапан и наливной люк для налива и контроля уровня налива;
- оборудованием для нижнего налива (по требованию заказчика).
Узел выдачи топлива автотопливозаправщика устанавливается в ящикедга раме-щасси с правой стороны, сзади за цистерной или за кабиной водителя и комплектуется-^ет^йком жидкости СЖ-ППО.
| Государственный реестр I
Лист 1 из 5 \Для документов/ /1
Оборудование цистерн позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну;
- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушной смеси (по требованию заказчика);
- слив нефтепродуктов насосом, установленным на автотопливозаправщике;
- слив нефтепродуктов посторонним насосом.
- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.
- заправку автомобилей, различных механизмов и машин с помощью насоса, установленного на автотопливозаправщике.
В горловине каждой секции установлен указатель уровня налива нефтепродуктов.

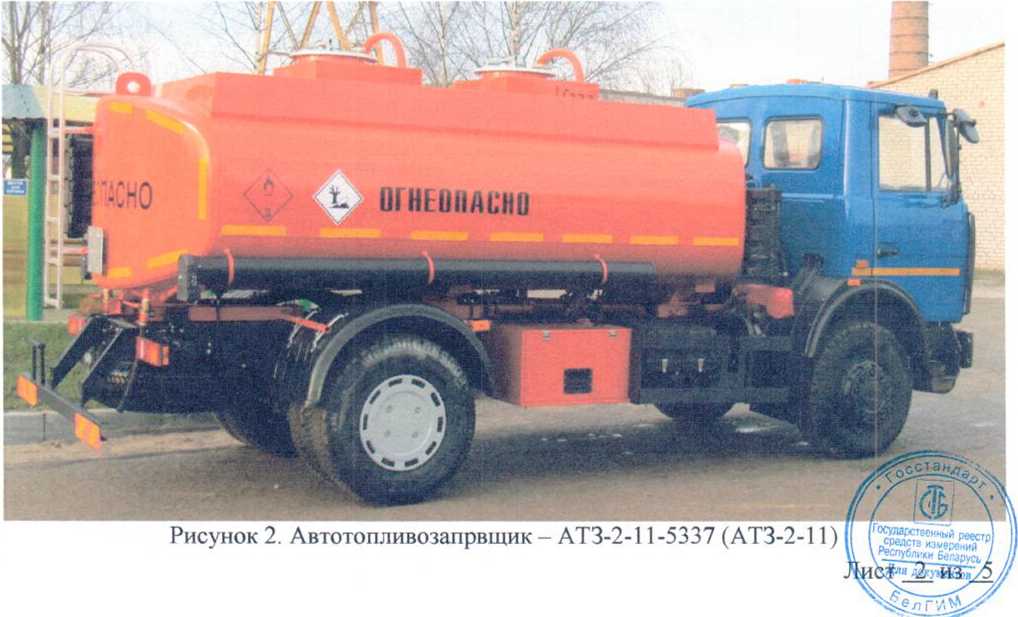

Общий вид автотопливозаправщиков АТЗ-2-4,9-4570 (АТЗ-2-4,9) и АТЗ-2-11-5337 (АТЗ-2-11) приведен на рисунках 1, 2.

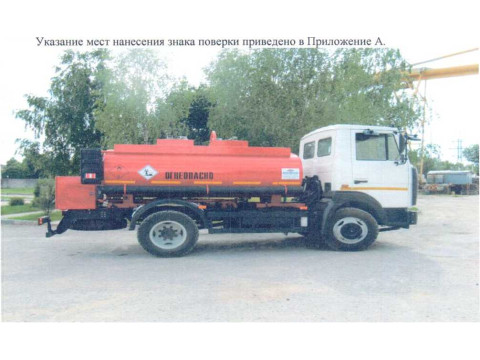

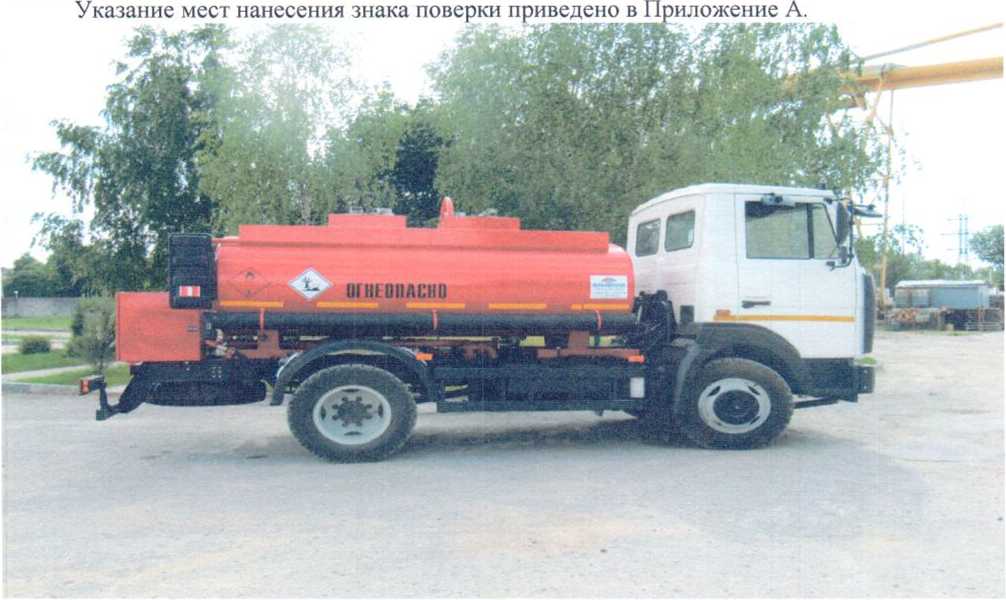

Рисунок 1. Автотопливозапрвщик-АТЗ-2-4,9-4570 (АТЗ-2-4,9)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |
|
АТЗ-2-4.9-4570 (АТЗ-2-4,9) |
АТЗ-2-11-5337 (АТЗ-2-11) | |
|
1. Номинальная вместимость цистерны (до указателя уровня налива), м3 (дм3) Разность между номинальной вместимостью цистерны и ее действительной вместимостью, установленной при первичной поверке, должна находиться в пределах, м3 (дм3), не более |
4,9 (4900) ± 0,122 (± 122) |
11 (11000) ±0,165 (± 165) |
|
3. Относительная погрешность вместимости автоцистерн и секций от указанной на маркировочной табличке, %, не более |
±0,4 | |
|
4. Пределы допускаемой относительной погрешности счетчика жидкости, % |
±0,5 | |
|
5. Значение изменения уровня жидкости в горловине каждой секции, мм, не более (где /г - длина стороны прямоугольной горловины, направленной вдоль продольной оси цистерны, мм) |
0,0262 • /г | |
|
6. Номинальная вместимость секции, м3: -1 секция - II секция |
2,45 2,45 |
5,5 5,5 |
|
7. Количество секций |
2 | |
|
8. Габаритные размеры , мм, не более: - длина - ширина - высота |
5800 2500 2800 |
7300 2500 ЗОЮ |
|
9. Габаритные размеры автоцистерны (без шасси, насосного узла, измерительного узла) мм, не более: - длина - ширина - высота |
3400 2300 1950 |
4700 2400 2025 |
|
10. Масса автоцистерн в снаряженном состоянии, кг, не более |
5900 |
8000 |
|
11. Полная масса автоцистерн, кг, не более |
10100 |
18000 |
|
12. Распределение полной массы, кг, не более: на переднюю ось на заднюю ось |
3800 6300 |
6500 11500 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Государственный реестр средств измерений Республики Беларусь
Комплектность
В комплект поставки автотопливозаправщика входит:
- цистерна в сборе;
- паспорт автотопливозаправшика;
- руководство по эксплуатации автотопливозаправщика;
- формуляр автотопливозаправщика;
- комплект инструмента и принадлежностей;
- эксплуатационная документация на комплектующие изделия.
Нормативные документы
ТУ BY 590585987.008-2011 "Автоцистерны для перевозки топлива АЦ и автотопливозаправщики АТЗ. Технические условия".
ГОСТ 8.600-2011 "Автоцистерны для жидких нефтепродуктов. Методика поверки".
ГОСТ 27352-87 "Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования".
Поверка счетчиков жидкости осуществляется в соответствии с документом 802.00.00.00 МП «Счетчики жидкости СЖ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 30.10.2014.
Заключение
Автотопливозаправщики АТЗ соответствуют требованиям
ТУ BY 590585987.008-2011, ГОСТ 27352-87, ТР ТС 018/2011. "Правилам по обеспечению безопасности перевозки опасных грузов автомобильным транспортом в Республике Беларусь".
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Испытания проведены отделом метрологии республиканского унитарного предприятия "Гродненский центр стандартизации, метрологии и сертификации"
пр. Космонавтов. 56, 230003, г. Гродно факс (0152) 64 31 29, тел. (0152) 77 01 00, эл. почта: csms grodno@tut.by,
аттестат аккредитации № BY/112 02.6.0.004 от 24.10.2008 г.
