ГЛОНАСС/GPS-приемники спутниковые геодезические ALTUS

Назначение

ГЛОНАСС/GPS-приемники спутниковые геодезические ALTUS (далее - ГЛОНАСС/GPS-приемники) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, строительстве автомобильных и железных дорог, конструкций, при проектировании, разбиении и определении границ, сейсмических работах и т.п.

Область применения - строительство, картография, демаркация границ и т.п.

Описание

Принцип действия ГЛОНАСС/ОР8-приемников реализует методы измерений координат точек земной поверхности, основанные на измерении расстояний до спутников навигационной системы по времени распространения радиосигналов. Модификация ALTUS APS-3G одновременно принимает радиосигналы от спутников навигационных систем ГЛОНАСС, GPS и GALILEO, а модификация ALTUS APS-3 - только от спутников ГЛОНАСС и GPS. Конструктивно ГЛОНАСС/GPS-приемники представляет собой пыле- и влагозащищенные корпус, вмещающий приемник радиосигналов с встроенной антенной, GSM/GPRS-модем, УКВ-модем (опционально), устройство связи Bluetooth, запоминающие устройство со съемной картой памяти SD и блок аккумуляторных батарей. На боковой панели корпуса расположена кнопка включения/выключения и пять светодиодных индикаторов, отображающие текущее состояние ГЛОНАСС/GPS-приемника. На нижней панели корпуса расположены порты для подключения УКВ антенны модема, внешних устройств, внешнего электропитания и контролера. Предусмотрены следующие режимы измерений: статика, кинематика в реальном времени (RTK), дифференциальный кодовый (DGPS) и навигация с дифференциальными поправками (SBAS). Управление ГЛОНАСС/GPS-приемником может осуществляться через подключаемый контроллер, входящий в комплект поставки по заказу. Электропитание ГЛОНАСС/ОР8-приемников автономное и осуществляется от двух аккумуляторов, расположенных в корпусе прибора. Имеется также разъем для подключения к внешнему источнику электропитания для работы в непрерывном режиме.

Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

APS-3

APS-3G

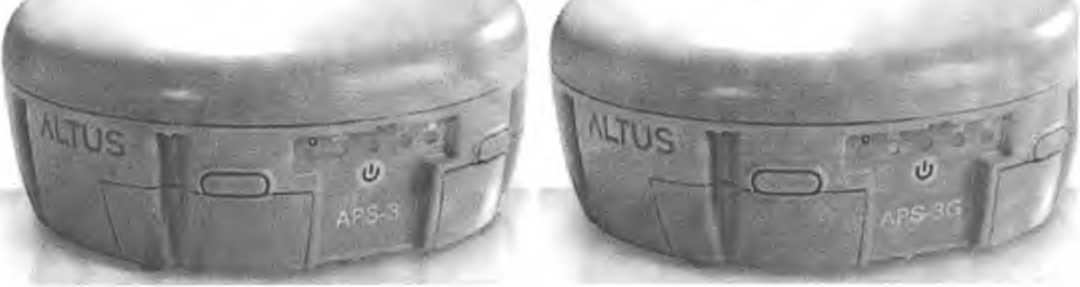

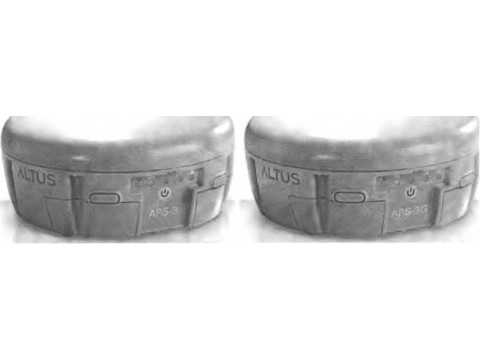

Рисунок 1 Внешний вид rJIOHACC/GPS-приемников.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики ГЛОНАСС/СР8-приемников приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки:

- приемник ALTUS APS-3 (APS-3G)

- аккумулятор                                                              2(4)*;

- зарядное устройство

- сетевой адаптер

- карта памяти SD

- держатель SIM карты

- кабель внешнего электропитания

- кабель для подключения контролера

- транспортировочный футляр

- кабель контроллера (кабель для подключения компьютера)

- УКВ антенна

- ГЛОНАСС/GPS антенны Septentrio PolaNt*_GG

- кабель для подключения антенны Septentrio PolaNt*_GG

- чехол для антенны Septentrio PolaNt*_GG

- контролер Archer / Allegro MX / Carison Mini I Carison Surveyor / Carison Sur-

veyor + / Carison Superviser / Juniper Mesa / Nautiz X7 / Algiz 7

- зарядное устройство для контролера

- защитная пленка для кантролера

- держатель для контролера

- крепление контролера на вешку

- чехол для контролера

- транспортировочный футляр для контролера

- вешка

- удлинитель вешки

- опора для вешки

- чехол для вешки

- штатив

- чехол для штатива

- трегер (устройство крепления приемника на штативе)

- адаптер трегера

- адаптер быстрой установки приемника

- сервисный CD-диск

- руководство по эксплуатации на русском языке

-МРБМП.2419-2014

Примечание - * по отдельному заказу.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "ALTUS Positioning systems", Соединенные Штаты.

МРБ МП.2419-2014 "TJIOHACC/GPS-приемники спутниковые геодезические ALTUS. Методика поверки".

Заключение

ГЛОНАСС/ОРБ-приемники спутниковые геодезические ALTUS соответствуют технической документации фирмы "ALTUS Positioning systems", Соединенные Штаты.

Межповерочный интервал - не более 12 месяцев (для ГЛОНАСС/ОР8-приемников, применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025.
