Прибор комбинированный КД8056 (в дальнейшем - прибор) предназначен для контроля температуры охлаждающей жидкости, контроля давления масла в двигателе транспортных средств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 0739 13 |
| Наименование | Приборы комбинированные КД8056 |
| Год регистрации | 2013 |
| Номер сертификата | 8770 |
| Дата регистрации | 2013-10-31 |
| Срок действия | 2018-10-31 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Методика поверки | Поверка проводится по МП.Вт 002-98. Проводится только первичная поверка при выпуске из производства. |
Поверители
Скачать
|
Описание типа РБ 03 10 0739 13 [2016-05-04]
rb-03-10-0739-13_2016-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0739 13 [2013-01-29]
rb-03-10-0739-13_2013-01-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0739 13 [2008-09-29]
rb-03-10-0739-13_2008-09-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0739 13 [2008-01-01]
rb-03-10-0739-13_2008-01-01.pdf
|
Скачать |
Описание типа
Назначение
Прибор комбинированный КД8056 (в дальнейшем - прибор) предназначен для контроля температуры охлаждающей жидкости, контроля давления масла в двигателе транспортных средств.
Описание
Прибор конструктивно состоит из корпуса, крышки. В корпусе прибора закреплены два измерительных механизма: механизм контроля температуры охлаждающей жидкости и механизм контроля давления масла.
Подключение прибора обеспечивается штыревыми контактами.
Показания контролируемых параметров определяются по шкалам механизмов. Шкала прибора имеет освещение.
Для сигнализации предельного значения контролируемых параметров в приборе предусмотрена возможность установки ламп аварийной сигнализации.
Прибор работает в комплекте с датчиками реостатного типа.

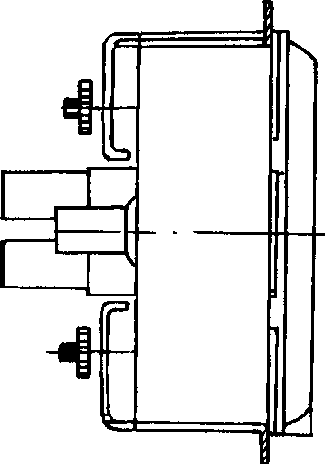

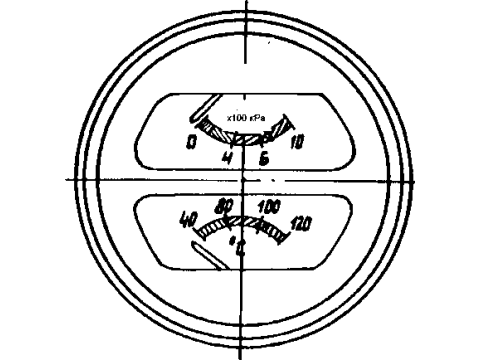

Общий вид прибора, пломбировка, указание места для нанесения оттисков клейм, фотография указаны в приложении А.
Государственный рее< средств измерений Республики Бепарус
Для документов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Диапазон показаний по зонам соответствует:
Таблица 1
|
Назначение |
Диапазон показаний по зонам | ||
|
желтая |
зеленая |
красная | |
|
Контроль температуры охлаждающей жидкости, °C |
40-80 |
80-100 |
100-120 |
|
Контроль давления масла, хЮО кПа |
1-4 |
4-7 |
0-1; 7-10 |
2 Основная абсолютная погрешность, номинальное сопротивление, соответствующее проверяемой отметке, при включении прибора с сопротивлением, имитирующим датчик, должны соответствовать значениям, указанным в таблице 2.
Таблица 2
|
Контролируемый параметр |
Проверяемая отметка |
Номинальное сопротивление, со-ответствующее отметке, Ом |
Основная абсолютная погрешность | |
|
Ом (°C) |
Ом (х 100 кПа) | |||
|
Контроль температуры охлаждающей жидкости, °C |
40 80 100 120 |
380 135 86,5 58,5 |
+60 (-10) -60 (+10) +10 (-5) -10 (+5) +6 (-5) -6 (+5) +6 (-5) -6 (+5) | |
|
Контроль давления масла, хЮО кПа |
0 4 6 10 |
166 98 68 20 |
+10 (-0,6) -10 (+0,7) не нормируется +5 (-0,4) -5 (+0,4) не нормируется | |
3 Вариация показаний прибора не должна превышать абсолютное значение основной погрешности.
4 Номинальное напряжение системы электрооборудования - 24 В постоянного тока.
5 Потребляемая мощность для каждого из механизмов не более 3 Вт. 6 Габаритные размеры не более: 0 110x84 мм
Для документов
7 Масса прибора 0,5 кг.
Государственный реестр
средств измерений Республики Беларусь
8 Климатическое исполнение У2Т2.
9 Значение гамма-процентной наработки до отказа 600000 км пробега при у = 90%.
Знак утверждения типа
Знак утверждения типа наносят на прибор методом штемпелевания (наклейки) и эксплуатационный документ типографским способом.
Комплектность
|
Наименование |
Кол. |
Примечание |
|
Прибор комбинированный КД8056 |
1 шт. | |
|
Паспорт |
1 экз. |
Допускается по отдельному заказу потребителя поставка без паспорта |
|
Коробка упаковочная |
1 шт. |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ТУ РБ 05796073.152-98 «Прибор комбинированный КД8056».
ГОСТ 25651-83 «Приборы автомобилей контрольно-измерительные».
ГОСТ1701-75 «Манометры автомобильные и указатели давления автотракторные».
МП.ВТ.002-98 «Прибор комбинированный КД8056» Методика поверки.
Заключение
Прибор комбинированный КД8056 соответствует ТУ РБ 05796073.152-98,
ГОСТ 25651-83, ГОСТ 1701-75.
Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»).
Аттестат аккредитации № BY/112 02.6.0.0003.
Ул. Б.Хмельницкого, 20,
210015, г. Витебск,
Тел/факс (0212) 42-68-04. „
