Установки для измерения параметров цилиндрических зубчатых колес ZW 301 (ZW 401)
| Номер в ГРСИ РФ: | РБ 03 01 4266 10 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Klingelnberg GmbH", Германия |
Установки для измерения параметров цилиндрических зубчатых колес ZW 301 (ZW 401) (далее -установки) предназначены для измерения в двухпрофильном зацеплении параметров цилиндрических зубчатых колес.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4266 10 |
| Наименование | Установки для измерения параметров цилиндрических зубчатых колес ZW 301 (ZW 401) |
| Год регистрации | 2010 |
| Номер сертификата | 6252 |
| Дата регистрации | 2010-01-28 |
| Срок действия | 2015-01-28 |
| Получатель сертификата | фирма "Klingelnberg GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Klingelnberg GmbH"
Адрес: Peterstrasse 45 D-42499 Hueckeswagen
Контакты: +49 2192/81-0 / +49 2192/81-200 / info@klingelnberg.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2025-2010 |
Поверители
Скачать
|
Описание типа РБ 03 01 4266 10 [2010-05-03]
rb-03-01-4266-10_2010-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4266 10 [2010-01-01]
rb-03-01-4266-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Установки для измерения параметров цилиндрических зубчатых колес ZW 301 (ZW 401) (далее -установки) предназначены для измерения в двухпрофильном зацеплении параметров цилиндрических зубчатых колес.
Область применения установок - машиностроение, автомобильная и авиационная промышленности.
Описание
Установки конструктивно состоят из следующих основных элементов: станины, измерительной системы, электрооборудования с системой управления.
Для проверки зубчатых колес в двухпрофильном зацеплении выполняется обкат двух зубчатых колес в беззазорном зацеплении под воздействием силы, действующей в направлении межосевого расстояния.
Левая и правая боковые поверхности зубчатых колес одновременно находятся в зацеплении. При этом определяется межосевое расстояние а", отклонение межосевого расстояния от номинального значения А"а, колебание межосевого расстояния за оборот колеса F”r и колебание межосевого расстояния на одном зубе Р в автоматическом режиме.
В зависимости от диапазона измерения межосевых расстояний установки выпускают следующих исполнений: ZW 301 и ZW 401.
Установки оснащены программным обеспечением "ZW-PC".
Внешний вид установок приведен на рисунке 1.

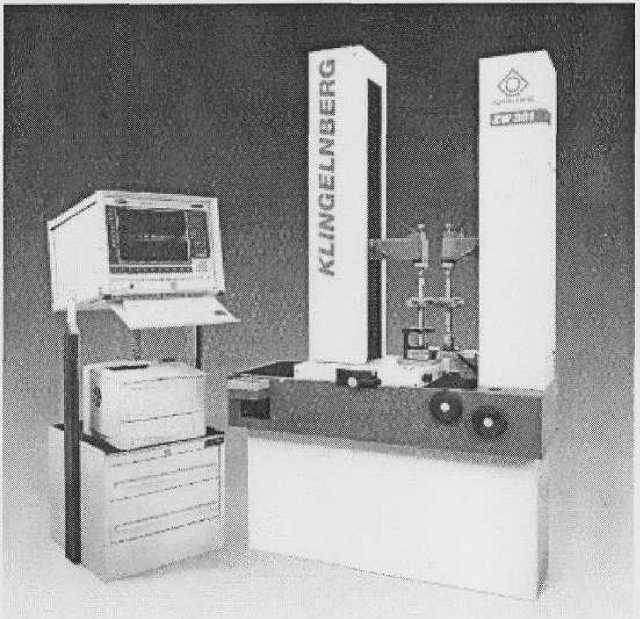

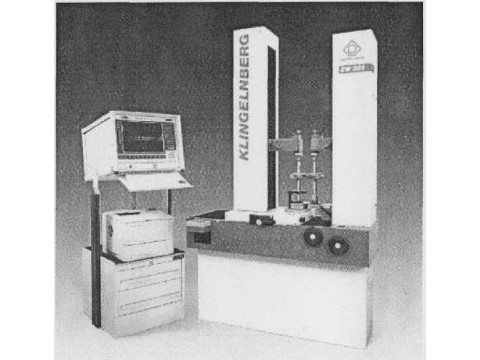

Рисунок 1 Установки для измерения параметров цилиндрических зубчатых колес ZW 301 (ZW 401)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1 _____ __________
|
Характеристика |
Значение | ||
|
ZW301 |
ZW 401 | ||
|
Диапазон измерения межосевых расстояний, мм |
от 45 до 300 |
от 45 до 350 | |
|
Допускаемое значение размаха показаний при измерении отклонения межосевого расстояния А а, мм, не более |
0,004 | ||
|
Допускаемое значение размаха показаний при измерении колебания межосевого расстояния за оборот колеса F"jr, мм, не более |
0,004 | ||
|
Допускаемое значение размаха показаний при измерении колебания межосевого расстояния на одном зубе Г\г, мм, не более |
0,002 | ||
|
Погрешность при измерении межосевого расстояния а", мм, не более |
±0,015 | ||
|
Напряжение питания. В |
з8о:;й | ||
|
Потребляемая мощность, кВ А, не более |
1,0 | ||
|
Температура окружающей среды при эксплуатации, °C |
20±2 | ||
|
Диапазон относительной влажности при эксплуатации, % |
от 40 до 60 | ||
|
Допустимое изменение температуры в ходе измерений, °С/ч, не более |
0,5 | ||
|
Допустимая пространственная разность температур (по высоте), °С/ч, не более |
1,0 | ||
|
Масса установки, кг, не более |
750 | ||
|
Высота стола над уровнем пола, мм, не более |
950 | ||
|
Диаметр стола, мм, не более |
1 | ||
|
Диапазон приводных скоростей, об./мии |
от 0 дб 20 / | ||
|
Диапазон измерительных усилий, Н |
------------от 111— | ||
КОМПЛЕКТНОЕ
Комплект поставки определяется заказом согласно спецификации фирмы-изготовителя. Основной комплект включает:
- установка;
- руководство по эксплуатации;
- программное обеспечение "ZW-PC";
- методика поверки МРБ МП.2025-2010;
- принадлежности.
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Klingelnberg GmbH", Германия;
МРБ МП.2025-2010 "Установки для измерения параметров цилиндрических зубчатых колес ZW 301 (ZW 401). Методика поверки".
Заключение
Установки для измерения параметров цилиндрических зубчатых колес ZW 301 (ZW 401) соответствуют требованиям документации фирмы "Klingelnberg GmbH", Германия.
Межповерочный интервал - не более 12 месяцев (для установок, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
