Прицепы-цистерны AANH20-2
| Номер в ГРСИ РФ: | РБ 03 07 4271 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | "STOKOTA" Sp. z o.o., Польша |
|
Описание типа РБ 03 07 4271 10 [2010-03-29]
rb-03-07-4271-10_2010-03-29.pdf
|
Скачать |
Прицепы-цистерны AANH20-2 (далее по тексту прицепы-цистерны) представляют собой транспортные меры полной вместимости и предназначены для проведения государственных учетных операций с нефтепродуктами плотностью не более 860 кг/м3 и их перевозки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4271 10 |
| Наименование | Прицепы-цистерны AANH20-2 |
| Год регистрации | 2010 |
| Номер сертификата | 6257 |
| Дата регистрации | 2010-01-28 |
| Срок действия | 2015-01-28 |
| Получатель сертификата | фирма "STOKOTA" Sp. z o.o., Польша (PL) |
Производитель / Заявитель
фирма "STOKOTA" Sp. z o.o.
Адрес: 82-300 ELBLAG. ul. Niska 2
Контакты: + 48 55 239 72 34 / + 48 55 233 48 39 / www. stokota.pl / stokota@stokota.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97 |
Поверители
Скачать
|
Описание типа РБ 03 07 4271 10 [2010-03-29]
rb-03-07-4271-10_2010-03-29.pdf
|
Скачать |
Описание типа
Назначение
Прицепы-цистерны AANH20-2 (далее по тексту прицепы-цистерны) представляют собой транспортные меры полной вместимости и предназначены для проведения государственных учетных операций с нефтепродуктами плотностью не более 860 кг/м3 и их перевозки.
Оборудование прицепов-цистерн позволяет выполнять следующие операции:
- верхний налив нефтепродукта в цистерну;
- нижний налив нефтепродукта в цистерну с рекуперацией паровоздушной смеси;
- слив самотеком нефтепродукта из цистерны с или без рекуперации паровоздушной смеси.
Прицепы-цистерны применяются специализированными и другими предприятиями, занимающимися перевозкой нефтепродуктов.
Описание
Прицеп-цистерна имеет овальную форму с номинальной вместимостью 14 м3. Цистерна изготовлена из алюминиевого сплава марки 5088 Hl 11 и разделена на две (по индивидуальному заказу три) изолированных друг от друга секции номинальной вместимостью 7 м3 каждая.
Каждая секция прицепа-цистерны оборудована: крышкой люка, донным клапаном с пневмоуправлением, волнорезом, дыхательным клапаном с огневым предохранителем, датчиком защиты от переполнения. В горловине каждого отсека установлен указатель уровня налива нефтепродуктов.
В нижней части прицеп-цистерна оборудована индивидуальной, для каждой секции, системой коммуникаций по наполнению и сливу нефтепродуктов.
Прицеп-цистерна оборудована:
- верхней антискользящей площадкой для обслуживания, огражденной боковыми откидными поручнями;
- заземляющей лентой.
1 1ри верхнем и нижнем наливе нефтепродуктов в цистерну в первую очередь наполнять необходимо секции расположенные ближе к кабине водителя.
При сливе нефтепродуктов из цистерны в первую очередь опорожнять необходимо секции наиболее отдаленные от кабины водителя.

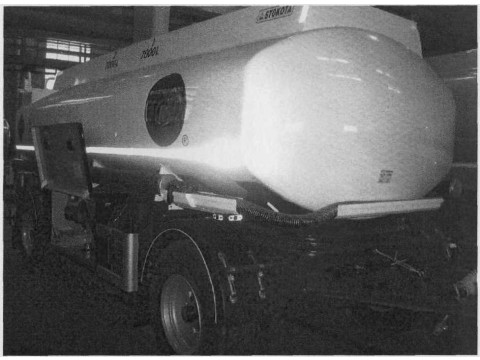

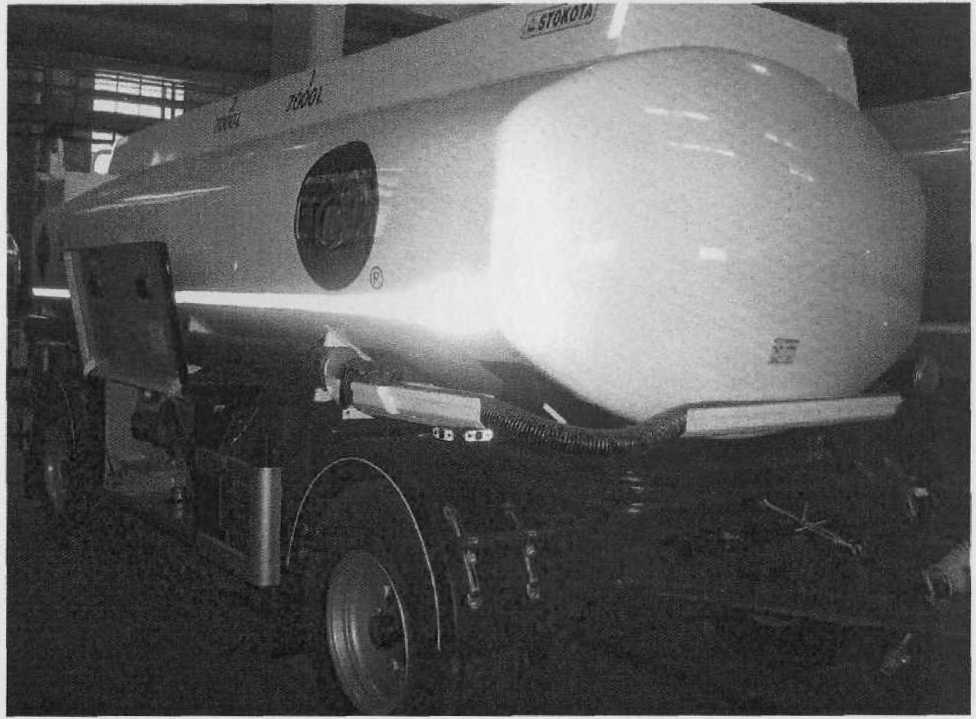

Фотография внешнего вида прицепа-цистерны AANH20-2 приведена на рис. 1.
Рис.1. Внешний вид прицепа-цистерны AANH20-2.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики прицепа-цистерны приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
1. Вместимость горловины от указателя уровня налива до верхнего края горловины, не менее |
4 % от номинальной вместимости |
|
2. Изменение уровня жидкости за счет образования воздушных мешков в верхней части цистерны, не более |
0,15 % от номинальной вместимости |
|
3. Относительная погрешность определения вместимости цистерны и секций, не более |
± 0,5 % от номинальной вместимости |
|
4.Номинальная вместимость прицепа-цистерны, м3 |
14 |
|
5. Допускаемый предел отклонения номинальной вместимости автоцистерны, не более |
± 3 % от проектной вместимости |
|
б.Номинальная вместимость секций, м3 - секция I - секция II |
7 7 |
|
7.. Количество секций |
2 |
|
8. Габаритные размеры прицепа-цистерны (длина><ширинахвысота), мм, не более |
7712 х 2550 х 2841 |
|
9. Масса снаряженного транспортного средства, не более, кг |
3900 |
|
10. Полная масса прицепа-цистерны, не более, кг |
16000 |
|
11. Распределение полной массы, не более, кг: - на ось I - на ось II |
8000 8000 |
|
12. Диапазон рабочих температур, °C |
от - 20 до + 50 |
|
13. Средний срок службы, лет |
10 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта прицепа-цистерны типографским способом и на маркировочную табличку прицепа-цистерны методом гравирования.
Комплектность
Прицепы-цистерны в сборе в соответствии с комплектом конструкторской документации.
В комплект поставки входят:
- паспорт на прицеп-цистерну;
- инструкция по обслуживанию прицепа-цистерны;
- комплект инструмента и принадлежностей.
Нормативные документы
- Техническая документация фирмы-изготовителя;
- ГОСТ 27352-87 «Автотранспортные средства для заправки и транспортирования нефтепродуктов. Типы, параметры и общие технические требования»;
- СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки».
Поверка
СТБ 8007-97 «Автоцистерны калиброванные. Методика поверки ».
Межповерочный интервал - не более 24 месяцев, для прицепов-цистерн, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Схема пломбировки после поверки указана в обязательном приложении А.
Заключение
Прицепы-цистерны AANH2 соответствуют документации фирмы «STOKOTA» Sp. z о. О (Республика Польша) и ГОСТ 27352-87.
Государственные приемочные испытания в соответствии с приказом Госстандарта проведены Республиканским унитарным предприятием «Гродненский центр стандартизации, метрологии и сертификации»,
пр.Космонавтов, 56,230003, г.Гродно,
факс (0152) 72 38 17, тел. (0152) 77 01 00, эл. почта: csms_grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
