Полуприцепы-цистерны ППЦ-24
| Номер в ГРСИ РФ: | РБ 03 07 4067 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ОАО "Гродненский механический завод" (ОАО «ГМЗ»), г. Гродно, Республика Беларусь |
|
Описание типа РБ 03 07 4067 10 [2009-10-09]
rb-03-07-4067-10_2009-10-09.pdf
|
Скачать |
Полуприцепы-цистерны ППЦ-24 (далее по тексту полуприцепы-цистерны) являются транспортными мерами полной вместимости и предназначены для проведения государственных учетных и торговых операций с нефтепродуктами плотностью не более 860 кг/м3 и их перевозки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4067 10 |
| Наименование | Полуприцепы-цистерны ППЦ-24 |
| Год регистрации | 2010 |
| Номер сертификата | 6759 |
| Дата регистрации | 2010-11-25 |
| Срок действия | 2015-11-25 |
| Получатель сертификата | ОАО "Гродненский механический завод", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Гродненский механический завод"
Адрес: 230003, г. Гродно, ул. Карского, 20
Контакты: тел.: (0152) 74-72-50, 74-72-55 // факс (0152) 77-02-00, gmz@gmz.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по СТБ 8007-97. |
Поверители
Скачать
|
Описание типа РБ 03 07 4067 10 [2009-10-09]
rb-03-07-4067-10_2009-10-09.pdf
|
Скачать |
Описание типа
Назначение
Полуприцепы-цистерны ППЦ-24 (далее по тексту полуприцепы-цистерны) являются транспортными мерами полной вместимости и предназначены для проведения государственных учетных и торговых операций с нефтепродуктами плотностью не более 860 кг/м3 и их перевозки.
Область применения - специализированные и другие предприятия, занимающиеся перевозкой нефтепродуктов.
Описание
Полуприцеп-цистерна ППЦ-24 представляет собой четырехсекционную стальную несущую цистерну, установленную на тележке. Тележка - трехосная, на пневматической подвеске, оборудована тормозной системой с электронным управлением типа D (EBS-D) фирмы WABCO.
Цистерна с опорами закреплена с помощью болтовых соединений на раме полуприцепа-цистерны. Каждая секция цистерны имеет расширительную систему с горловиной, которая закрывается крышкой, на которой расположены смотровой лючок и дыхательные клапаны. В горловине каждой секции, на кронштейне, приварен указатель уровня налива с заклепкой из цветного металла для нанесения оттиска знака поверки. Внутри 1-й и IV-й секции имеются поперечные волнорезы для гашения гидравлических ударов. Каждая секция оборудована донным клапаном, предохраняющим от пролива нефтепродукта в аварийной ситуации и трубопроводом для слива продукта. Кроме того, полуприцеп-цистерна оборудован сборником проливов, системой отвода паров, технологическим шкафом, в который выведены сливные трубопроводы, лестницей для подъема на площадку обслуживания цистерны, устройством для снятия статического электричества.
С правой стороны полуприцепа-цистерны на передней опоре цистерны крепится идентификационная табличка, на которой указаны: наименование изготовителя, идентификационный номер изделия, полная масса полуприцепа-цистерны, допустимые нагрузки на седельно-сцепное устройство и на тележку.
С правой стороны полуприцепа-цистерны на передней опоре цистерны установлена фирменная табличка, содержащая данные: наименование и товарный знак предприятия -изготовителя, наименование изделия, вместимость в м3, обозначение настоящих/йхницеских\ условий, заводской номер изделия, дата изготовления, знак Государственного реёстраА Республики Беларусь согласно СТБ 8001, надпись "Зроблена у БеларусГ'. Г" «П
■itwcV: 1 из 5 /
На расширителе каждой секции, на кронштейне, закреплена с помощью алюминиевых заклепок идентификационная пластина из цветного металла, на которой ударным способом нанесена вместимость секции.

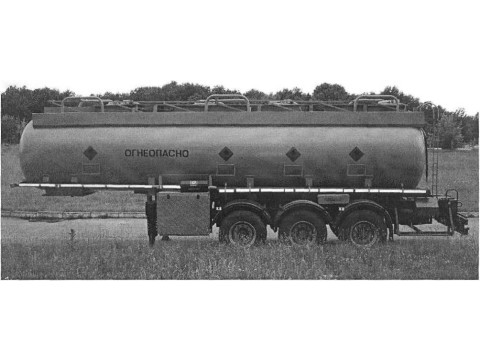

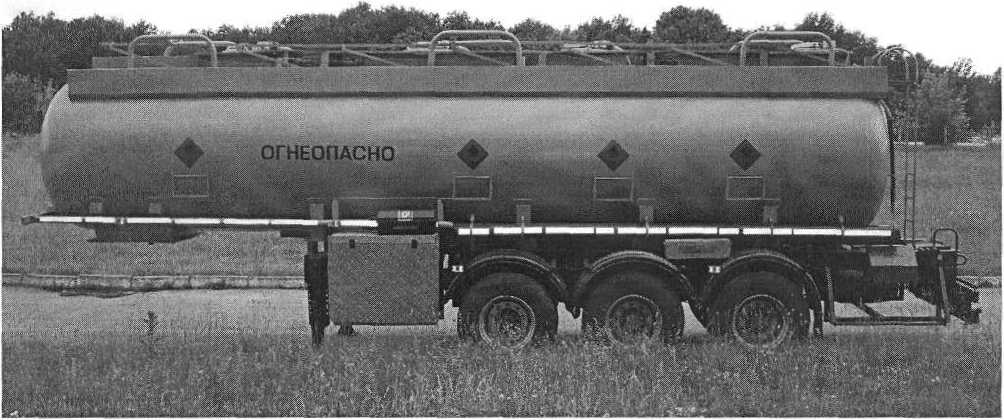

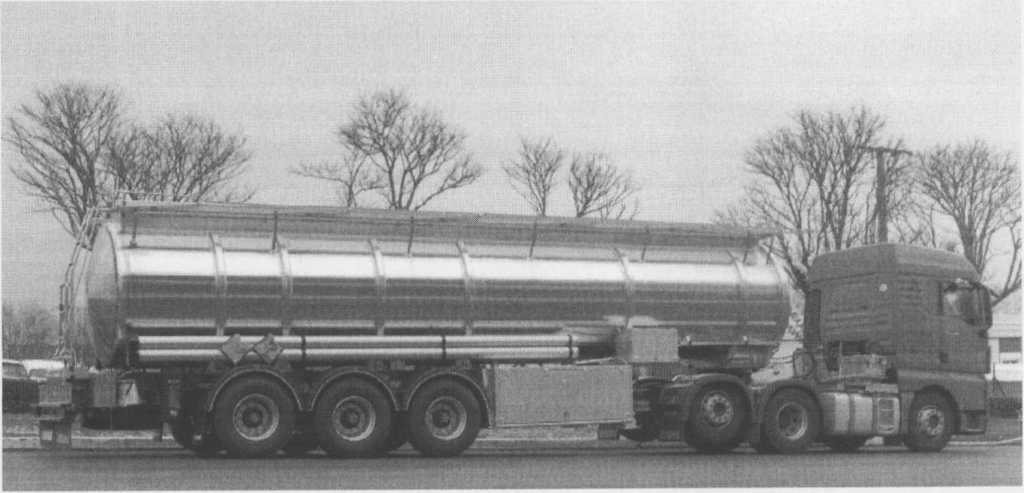

Общий вид полуприцепа-цистерны приведен на рисунке 1.
Схема пломбировки полуприцепа-цистерны от несанкционированного доступа с указанием места нанесения знака поверки приведена в Приложении А.
Рисунок 1
Основные технические и метрологические характеристики
|
Наименование параметра, характеристики |
Значение параметра, характеристики |
|
Номинальная вместимость полуприцепа-цистерны, м3 |
24 |
|
Номинальная вместимость секций, м3 I секция II секция III секция IV секция |
7,8 5,8 3,4 7,0 |
|
Допускаемая относительная погрешность вместимости цистерны и секций, %, не более |
±0,5 |
|
Количество секций |
4 |
|
Габаритные размеры полуприцепа-цистерны, мм, не более |
10500x2550x3600 |
|
Габаритные размеры цистерны, мм, не более |
9670x1810 |
|
Снаряженная масса полуприцепа-цистерны, кг, не более |
9500 |
|
Полная масса полуприцепа-цистерны, кг, не более Распределение полной массы, кг, не более - на седельное устройство тягача - на тележку |
31000 9500 21500 |
|
Коэффициент заполнения цистерны, не более |
0,98 |
|
Средний срок службы |
10 лет (материал цистерны 09Г2С ГОСТ19281-89) 12 лет (материал цистерны 12Х18Н10Т ГОСТ 5582-75) |
|
Диапазон рабочих температур, °C |
от минус 35 до плюс 40 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную табличку цистерны методом шелкографии и гравирования.
Комплектность
В комплект поставки полуприцепа-цистерны входит:
- полуприцеп-цистерна ППЦ-24 в сборе;
- паспорт согласно СТБ 8007;
- руководство по эксплуатации полуприцепа-цистерны;
- комплект запасных частей;
- комплект инструмента и принадлежностей;
- комплект укладочных средств;
- эксплуатационная документация на комплектующие изделия.
Нормативные документы
ГОСТ 27352-87 "Автотранспортные средства для заправки и транспортирования нефтепродуктов". Типы, параметры и общие технические требования.
ТУ BY 500013376.071-2009 "Полуприцеп-цистерна ППЦ-24". Технические условия.
СТБ 8007-97 "Автоцистерны калиброванные". Методика поверки.
Заключение
Полуприцепы-цистерны ППЦ-24 соответствуют требованиям ТУВУ 500013376.071 2009, ГОСТ 27352-87.
Центр государственных испытаний средств измерений РУП "Гродненский ЦСМС" 230003, г.Гродно, пр-т Космонавтов. 56, тел.47-01-00, факс 72-38-17; тел.75-59-78 факс 75-61-93
Аттестат аккредитации № BY / 112 02.6.0.0004 от 24.10.2008г.
