Расходомеры-счетчики электромагнитные I/A Series
| Номер в ГРСИ РФ: | РБ 03 07 4269 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Schneider Electric Systems USA Inc.», США |
Счетчики-расходомеры электромагнитные I/A Series с первичными преобразователями 9300А, 2800, 8000А, 8300, 9100А, 9200А и вторичными преобразователями IMT25 (IMT25L), IMT96 (далее - расходомеры) предназначены для измерения объемного расхода и объема электропроводящих жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4269 10 |
| Наименование | Расходомеры-счетчики электромагнитные I/A Series |
| Год регистрации | 2010 |
| Номер сертификата | 6255 |
| Дата регистрации | 2010-01-28 |
| Срок действия | 2015-01-28 |
| Получатель сертификата | фирма "Invensys Systems Inc.", США (US) |
Производитель / Заявитель
фирма "Invensys Systems Inc."
Адрес: 33 Commercial Street, Foxboro, MA 02035-2099
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь расходомеры с верхним пределом диапазона измерения объемного расхода жидкости до 1000 м^3/ч. |
| Методика поверки | Поверка проводится по МРБ МП. 2001-2010. |
| Признание поверки | Временно, до создания в Республике Беларусь собственной технической базы, для метрологически не обеспеченных расходомеров признавать результаты поверки, проводимой в аккредитованных лабораториях Российской Федерации. |
Поверители
Скачать
|
Описание типа РБ 03 07 4269 10 [2010-03-29]
rb-03-07-4269-10_2010-03-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4269 10 [2010-01-01]
rb-03-07-4269-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Счетчики-расходомеры электромагнитные I/A Series с первичными преобразователями 9300А, 2800, 8000А, 8300, 9100А, 9200А и вторичными преобразователями IMT25 (IMT25L), IMT96 (далее - расходомеры) предназначены для измерения объемного расхода и объема электропроводящих жидкостей.
Область применения - системы тепло- и водоснабжения, коммунальное хозяйство, а также в различных отраслях промышленности, таких как химическая, нефтеперерабатывающая и другие.
Описание
Расходомер состоит из первичного преобразователя (далее - ППР) и вторичного микропроцессорного преобразователя (далее - микропроцессорный преобразователь). Микропроцессорный преобразователь подает импульсы постоянного тока в катушки ППР, создающие магнитное поле. Рабочая жидкость, проходя через ППР, пересекает силовые линии магнитного поля и индуцирует на паре электродов импульсы напряжения, амплитуда которых пропорциональна средней скорости жидкости. Микропроцессорный преобразователь преобразует эти импульсы в цифровой выходной сигнал по протоколам FoxCom (IMT25, IMT25L, IMT96), HART (IMT25, IMT96), Foundation Fieldbus (IMT25), а также в выходной сигнал постоянного тока 4-20 мА (IMT25, IMT25L, IMT96) и/ или импульсный выходной сигналы (IMT25, IMT96).

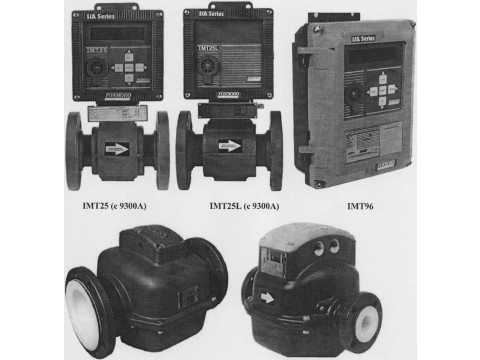

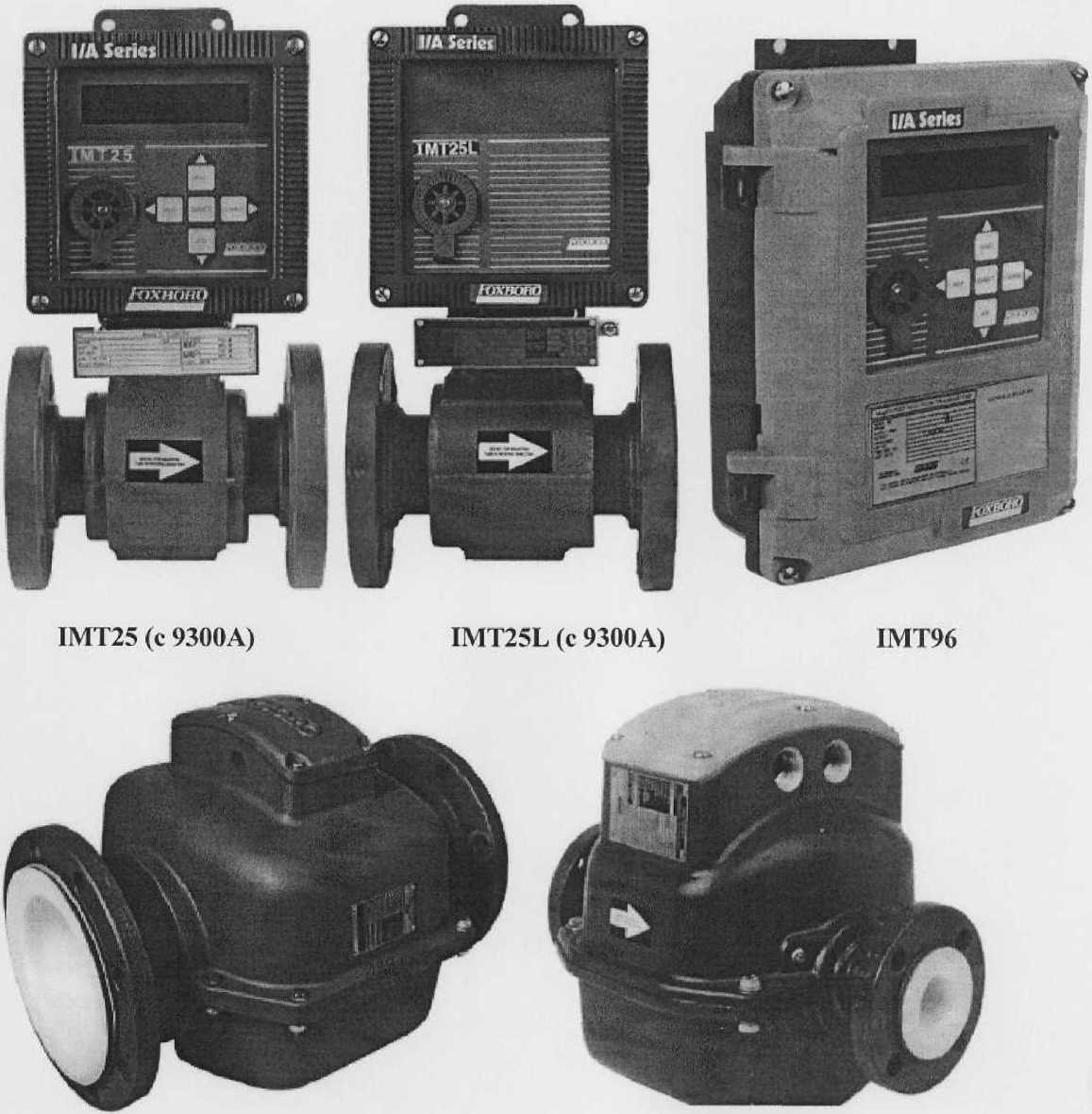

Внешний вид расходомеров представлен на рисунке 1.
Место нанесения знака поверки (клейма-паклейки) указано в Приложении.
2800 (Ду от 15 до 300 мм)

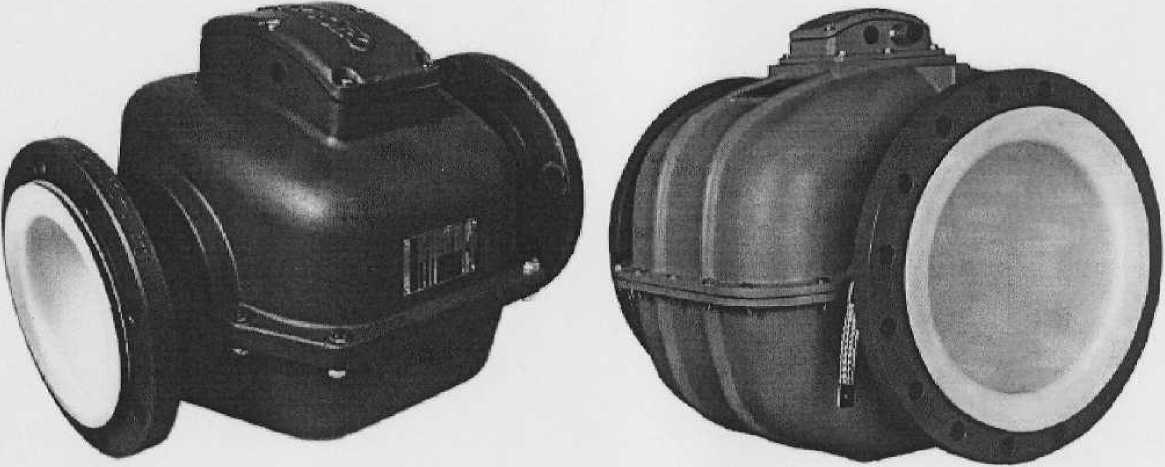

8300 (Ду от 15 до 300 мм)
8300 (Ду от 350 до 900 мм)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики расходомеров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Исполнения первичного преобразователя | |||||
|
2800 |
8000А |
8300 |
9I00A |
9200А |
9300А | |
|
1 Предельная температура измеряемой жидкости (в зависимости от размеров, типа фланца и материала футеровки), °C |
-18...71 -18...82 |
-40...204 -40...121 |
-20...175 -18...82 -18...71 |
0...95 -10...95 |
0...95 -10...95 |
-40... 180 -29...71 -40... 120 -20...71 |
|
2 Предельное давление измеряемой жидкости (в зависимости от размеров, типа фланца и материала футеровки), МПа |
4,8 |
5,1 4,0 |
4,83 |
4,0 |
4,0 |
4,0 1,5 |
|
3 Минимальная удельная проводимость жидкости мкСм/см |
2...51) |
5 |
5 |
5 |
5...20° |
5 |
|
4 Длина прямых участков (количество диаметров условного прохода Ду): - до датчика - после датчика |
5 Ду | |||||
|
зд |
У | |||||
|
5 Диапазон диаметров условного прохода Ду, мм |
2,5... 900 |
1,6...150 |
15...900 |
25... 2000 |
25...2000 |
15...400 |
|
6 Диапазон измерений расхода, м3/ч |
0...0,018 0...224401 |
0...0,0066 0...5540 |
0...0,225 0...22440 |
0...0,8 0... 112000° |
0...0,8 0... 112000° |
0...0,23 0...40880 |
|
7 Пределы допускаемой основной относительной погрешности (цифровой и импульсный выход)2),% |
±1,03) |
±(0,25...0,50)4) | ||||
А
Продолжение таблицы 1
|
Наименование характеристики |
Исполнения первичного преобразователя | |||||
|
2800 |
8000А |
8300 |
9100 А |
9200А |
9300А | |
|
8 Пределы допускаемой основной приведенной погрешности аналогового выхода 4-20 мА, % |
±0,03 | |||||
|
9 Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающей среды в рабочем диапазоне, %: - цифровой и импульсный выходы - аналоговый выход |
±0,5 ±1 | |||||
|
10 Напряжение питания, В: - переменный ток 50±2 Гц (IMT25, IMT25L, IMT96); - постоянный ток (IMT25) |
230 ± 23 24 ±4,8 | |||||
|
11 Температура окружающей среды, °C |
-30...60 |
-40...70 |
-30...60 |
-40...100 |
-40...100 |
-40...70 |
|
12 Масса, кг (в зависти от диаметра условного прохода Ду) |
13...660 |
2,3...22,7 |
21...660 |
5...4060 |
5...4060 |
2,8...154 |
Примечания:
1} В зависимости от диаметра условного прохода и длины кабеля, при стандартных рабочих условиях.
2) При условии, что измеряемой средой является вода при температуре 23 ± 8 °C, температура окружающей среды 23 ± 2 °C, относительная влажность 50 ± 10 %.
3) При скорости потока > 1м/с.
4) В зависимости от диаметра условного прохода при скорости потока > 0,61 м/с.
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
Комплектность
Счетчик-расходомер электромагнитный I/A Series (исполнение по заказу).
Комплект ЗИП.
Методика поверки МРБ МП. 2001 - 2010.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 28723-90 "Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний",
Техническая документация фирмы "Invensys Systems Inc.", США.
МРБ МП. 2001 - 2010. Счетчики-расходомеры электромагнитные I/A Series.__
Методика поверки. А;• '
Заключение
Счетчики-расходомеры электромагнитные I/A Series соответствуют ГОСТ 28723-90, документации фирмы "Invensys Systems Inc.",США.
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY/112 02.1.0.0025.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
