Расходомеры вихревые VFM 3100 F/W
| Номер в ГРСИ РФ: | РБ 03 07 0943 11 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
Расходомеры вихревые VFM 3100 F/W (далее - расходомеры) предназначены для измерения расхода жидкостей, газа и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0943 11 |
| Наименование | Расходомеры вихревые VFM 3100 F/W |
| Год регистрации | 2011 |
| Номер сертификата | 7563 |
| Дата регистрации | 2011-12-27 |
| Срок действия | 2016-12-27 |
| Получатель сертификата | фирма "KROHNE Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "KROHNE Messtechnik GmbH"
Адрес: Ludwig-Krohne Str. 5, D-47058 Duisburg 1
Контакты: +49(0) 203 301 - 4310 / +49(0) 203 301 - 4311 / kanex@krohne.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных проливных установках в диапазоне измерения объемного расхода жидкости до 1000 м^3/ч (поверочная среда - вода) и в диапазоне измерения расхода газа до 6500 м^3/ч (поверочная среда - воздух). |
| Методика поверки | Поверка проводится по МП.МН 788-2000. |
Поверители
Скачать
|
Описание типа РБ 03 07 0943 11 [2011-01-01]
rb-03-07-0943-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0943 11 [2012-08-08]
rb-03-07-0943-11_2012-08-08.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые VFM 3100 F/W (далее - расходомеры) предназначены для измерения расхода жидкостей, газа и пара.
Область применения - предприятия химической, нефтехимической, пищевой, фармацевтической и других отраслей промышленности, энергетика и коммунальное хозяйство.
Описание
Принцип действия расходомеров основан на эффекте образования вихревой дорожки Кармана при обтекании измеряемой средой препятствия. Если на пути движущейся среды находится препятствие специальной формы (вихреобразователь), то поток разделяется и образует небольшие вихри, которые распространяются вдоль и сзади каждой стенки препятствия. Эти вихри являются причиной появления областей с колебаниями давления, которые регистрируются датчиком, расположенным сверху вихреобразователя. Датчик, в свою очередь, генерирует синусоидальное напряжение с частотой, синхронной частоте срыва вихрей. Этот сигнал обрабатывается электронным блоком и преобразуется в цифровой, аналоговый или импульсный. Частота срыва вихрей пропорциональна скорости потока и, следовательно, объемному расходу измеряемой среды.
Первичный преобразователь представляет собой измерительную трубу, в которую вмонтирован вихреобразователь и датчик.
Конструктивно расходомеры изготавливаются в двух вариантах: VFM 3100 F - фланцевое исполнение, VFM 3100 W - бесфланцевое исполнение.
Место нанесения поверительного клейма - наклейки указано в Приложении 1.

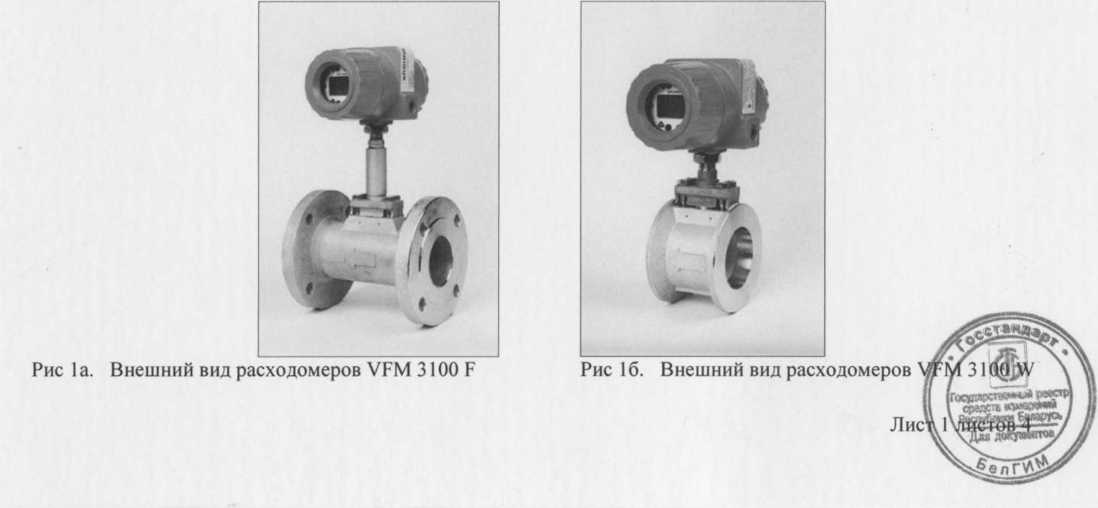

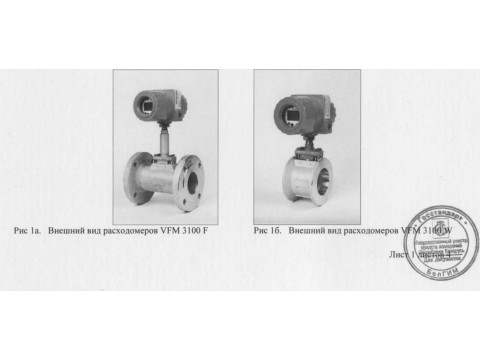

Внешний вид конверторов и расходомеров представлен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристик |
Значение характеристик |
|
Скорость потока, м/с, не более • жидкость • газ, пар |
7,7 80 |
|
Диаметр условного прохода, DN, мм • фланцевое исполнение • бесфланцевое исполнение |
15-300 15-200 |
|
Пределы допускаемой основной относительной погрешности измерения расхода, % • газ, пар • жидкость • газ, пар, жидкость • газ, пар, жидкость |
± 0,5 (Re > 30000) ± 1,0 (Re >30000) ± 1,0 (20000 < Re < 30000) ± 2,0 (5000 < Re < 20000) |
|
Диапазон измерений расхода: • вода при 20 °C и абс. давлении 101,3 кПа, дм3/с, (в зависимости от DN) • воздух при 0 °C и абс. давлении 101,3 кПа, м3/час, (в зависимости от DN, давления среды) * сухой насыщенный пар, кг/час, (в зависимости от DN, температуры и давления среды) |
0,07-2,l(DN 15).... 9,99 - 540 (DN 300) 3,6-58,5 (DN 15, P = 0 кПа).... 2510 - 247000 (DN 300, P - 2 МПа) 3,3 - 34,9 (DN 15, T = 100 °C, P = 0 кПа).... 19200 - 460000 (DN 300, T - 311,7 °C, P- 10 Mila) |
|
Диапазон температуры измеряемой среды, °C • стандартная версия • высокотемпературная версия |
-20 - 200 150-430 |
|
Диапазон температуры окружающей среды, °C |
- 40 -85 |
|
Давление измеряемой среды при 20 °C, МПа, не более |
10 |
|
Ток потребления, мА, не более |
22 |
|
Напряжение питания постоянного тока, В |
12,5-42 |
|
Выходные сигналы: * аналоговый, мА • импульсный, Гц • цифровой |
4-20 до 100 HART |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 66 |
|
Масса, кг |
3,3 - 120 |
|
Габаритные размеры, не более, мм • длина • высота • ширина |
513 650 559 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию расходомеров типографским способом.
Комплектность
В комплект поставки входит:
1. Расходомер вихревой VFM 3100 F /W
2. Руководство по эксплуатации
Нормативные документы
Техническая документация фирмы «KROHNE Messtechnik GmbH », г. Дуйсбург, Германия. МП. МН 788 - 2000 «Расходомеры вихревые VFM 3100 F /W. Методика поверки».
Заключение
Тип «Расходомеры вихревые VFM 3100 F /W» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.
Расходомеры вихревые VFM 3100 F /W соответствуют технической документации фирмы «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия.
Межповерочный интервал - не более 24 месяцев.
Государственные контрольные испытания в соответствии с приказом Госстандарта проведены Центром государственных испытаний РУП «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно,
факс (0152) 72 38 17, тел. (0152) 77 01 00, эл. почта csms grodno@tut.bv.
аттестат аккредитации BY/112 02.6,0,0004 от 24.10.2008 г.
Другие Расходомеры
