Расходомеры вихревые FS 4000, FV 4000
| Номер в ГРСИ РФ: | РБ 03 07 3781 12 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 07 3781 12 [2008-06-26]
rb-03-07-3781-12_2008-06-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3781 12 [2012-01-01]
rb-03-07-3781-12_2012-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3781 12 [2009-03-02]
rb-03-07-3781-12_2009-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3781 12 [2012-11-26]
rb-03-07-3781-12_2012-11-26.pdf
|
Скачать |
Расходомеры вихревые FS 4000, FV 4000 (далее - расходомеры) предназначены для измерения объемного расхода газа или жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3781 12 |
| Наименование | Расходомеры вихревые FS 4000, FV 4000 |
| Год регистрации | 2012 |
| Номер сертификата | 7634 |
| Дата регистрации | 2012-01-31 |
| Срок действия | 2017-01-31 |
| Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH" (Goettingen)
Адрес: Dransfelder Str, 2, 37079, Goettingen, Germany
Контакты: +49 (0) 551 905 534, факс + 49 (0) 551 905 555, ссс-support.deapr@de.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода) и с Ду до 150 мм включительно и методом непосредственного сличения на эталонных рас-ходомерных установках в диапазоне расходов газа до 6500 м^3/ч включительно (поверочная среда - воздух). |
| Методика поверки | Поверка проводится по МРБ МП. 1837-2008. |
| Признание поверки | Временно, до создания собственной эталонной базы в Республике Бела-русь, признавать результаты первичной и периодической поверки метрологически необеспеченных исполнений расходомеров (в диапазоне расходов жидкостей свыше 1000 м^3/ч и/или Ду свыше 150 мм и в диапазоне расходов газа свыше 6500 м^3/ч), проведенной на эталонных расходомерных установках в аккредитованных поверочных лабораториях. |
Поверители
Скачать
|
Описание типа РБ 03 07 3781 12 [2008-06-26]
rb-03-07-3781-12_2008-06-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3781 12 [2012-01-01]
rb-03-07-3781-12_2012-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3781 12 [2009-03-02]
rb-03-07-3781-12_2009-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3781 12 [2012-11-26]
rb-03-07-3781-12_2012-11-26.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые FS 4000, FV 4000 (далее - расходомеры) предназначены для измерения объемного расхода газа или жидкости.
Область применения - газовая, химическая, нефтехимическая, энергетическая, фармацевтическая и другие отрасли промышленности.
Описание
Принцип действия расходомеров основан на эффекте образования вихрей при обтекании измеряемой средой препятствия. Если на пути движущейся среды находится препятствие с острыми краями (вихреобразователь), поток разделяется и образует небольшие вихри, которые распространяются попеременно вдоль и сзади каждой стенки препятствия. Эти вихри вызывают появление областей с колебаниями давления, которые фиксируются чувствительным элементом первичного преобразователя расхода. Частота смены вихрей прямо пропорциональна скорости потока и, следовательно, объемному расходу измеряемой среды.
Конструктивно расходомеры состоят из первичного преобразователя расхода и измерительного преобразователя. Первичный преобразователь представляет собой измерительную трубу, в которую вмонтирован вихреобразователь с чувствительным элементом.
Расходомеры изготавливают следующих модификаций: FS 4000 (исполнение FS 4000-ST4, FS 4000-SR4), FV 4000 (исполнение FV 4000 VT4, FV 4000-VR4). Для расходомеров исполнений FS 4000-ST4, FV 4000-VT4 измерительный преобразователь и первичный преобразователь расхода выполнены моноблоком, для расходомеров исполнений FS 4000-SR4, FV 4000-VR4 измерительный преобразователь удален от первичного преобразователя расхода.

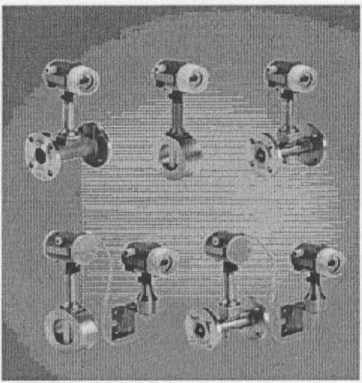

Внешний вид расходомеров приведен на рисунке 1.
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приве в приложении А к описанию типа.
Государе (еннин pWW средств ишрвдай Pacrw6ww бвпврусь

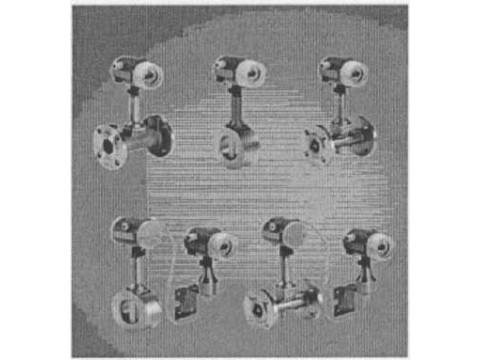

Рисунок 1 - Внешний вид расходомеров вихревых FS 4000, FV 4000
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение параметра | |
|
FV 4000 |
FS 4000 | |
|
Диаметр условного прохода, Ду, мм: - бесфланцевое исполнение - фланцевое исполнение |
от 15 до 150 от 15 до 300 |
от 15 до 400 |
|
Динамический диапазон |
20:1 |
25:1 |
|
Диапазон измерений расхода: - жидкости при 20 °C и абсолютном давлении 101,3 кПа (в зависимости от Ду), м3/ч - газа, сухого насыщенного пара (при 0 °C и абсолютном давлении 101,3 кПа (в зависимости от Ду, плотности среды р)), м3/час - сухого насыщенного пара, м3/час |
от 0,3 до 6 (для Ду 15) от 135 до 2400 (для Ду 300) от 1,2 до 24 (для Д, 15, р=1,2 кг/м’) от 1410 до 20000 (для Д, 300, р=1,2 кг/м’) ОТ 1,2 ДО 24 (для Ду 15) ДО 1000 (для Ду 300) |
от 0,24 до 6 (для Ду 15) от 135 до 2400 (для Ду 400) от 0,96 до 24 (для Ду 15, р=1,2 кг/м’) от 1410 до 20000 (для Ду 300, р= 1,2 кг/м’) ОТ 0,96 ДО 24 (для Ду 15) ДО 1 000 (для Ду 400) |
|
Пределы допускаемой относительной погрешности измерения расхода, %: - жидкости - газа, сухого насыщенного пара |
±0,75 ± 1 |
±0,5 ±0,5 |
|
Диапазон температур измеряемой среды, °C |
от минус 55 до плюс 280 (от плюс 150 до плюс 430 по заказу для FV 4000) | |
|
Температура окружающей среды при эксплуатации, °C |
от минус 55 до плюс 70 | |
|
Номинальное давление, МПа |
ДО 10 | |
|
Выходной сигнал: - аналоговый, мА - цифровой |
от 4 до 20 HART, Namur, Profibus | |
|
Номинальное напряжение питания постоянного тока, В |
24 | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 65/IP 67 | |
|
Масса в зависимости от Ду и исполнения, кг, не более |
от 4,2 до 170 /TTl' \ а | |
[Государственный реерР] \ средств измерении I \ Респубпини Беларусь /
\Для документов/
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки измерителей входит:
• расходомер - 1шт.;
• комплект монтажных принадлежностей - 1 шт.;
• упаковка - 1 шт.;
* эксплуатационная документация фирмы - 1 экз.;
♦ МРБ МП. 1837-2008 "Расходомеры вихревые FS 4000, FV 4000. Методика поверки".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "ABB Automation Products GmbH" (Германия);
МРБ МП. 1837-2008 "Расходомеры вихревые FS 4000, FV 4000. Методика поверки".
Заключение
Расходомеры вихревые FS 4000, FV 4000 соответствуют требованиям документации фирмы "ABB Automation Products GmbH" (Германия);
Межповерочный интервал - не более 12 месяцев (для расходомеров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
