Расходомеры-счетчики ультразвуковые РМ2030

Назначение

Расходомер-счетчик жидкости ультразвуковой РМ 2030 (далее - расходомер), предназначен для измерения объема, массы и расхода жидкостей с вязкостью до 180*10-6 м2/с (180 сСт) в напорных трубопроводах и используется в условиях умеренного и холодного климата.

Расходомер-счетчик может применяться в системах учета и контроля расхода, отпуска и потребления жидкостей на предприятиях энергетики, промышленности и коммунального хозяйства, также в составе комплексов технических средств информационно-измерительных систем и для организации автоматизированного учета.

Расходомер выпускается в исполнениях без требований взрывозащиты (обычное исполнение) и во взрывозащищенном исполнении.

Взрывозащищенное исполнение расходомера имеет вид взрывозащиты согласно ГОСТ 30852.0 (МЭК 60079-0) «2Ехет11АТ6 X».

Расходомер-счетчик предназначен для работы при температуре окружающего воздуха от плюс 5 ОС до плюс 50 ОС, относительной влажности 80 % при температуре плюс 35 ОС.

Описание

Принцип действия расходомера-счетчика основан на ультразвуковом методе измерения средней скорости потока жидкости в закрытых трубопроводах с последующим вычислением текущего объемного расхода. Массовый расход вычисляется по измеренному значению объемного расхода и вычисленному значению плотности жидкости для измеренного значения ее температуры. Накопленный расход жидкости вычисляется методом интегрирования значений текущего расхода.

Расходомер-счетчик обеспечивает:

- измерение коммерческих и технологических параметров (объем, масса, расход и температура);

- измерение времени включенного состояния;

- измерение времени нахождения в аварии;

- вывод информации на двухстрочный жидкокристаллический индикатор (при его наличии);

- накопление объема и массы;

- хранение информации при отключенной электрической сети питания;

- передачу информации о расходе по импульсному (весовому) выходу;

- передачу информации о расходе по токовому (4-20 мА) выходу, при его наличии;

- передачу информации по интерфейсу RS 485 или CAN;

- диагностику состояния составных частей расходомера-счетчика с выдачей сообщения на ЖКИ (при его наличии).

Расходомер содержит:

а) обычное исполнение

преобразователь расхода ультразвуковой РВЛИ.407151.501, РВЛИ.407151.502 или РВЛИ.407151.503 в зависимости от конструкции (далее - ПРУ);

- вычислитель РВЛИ.411611.502 (далее - вычислитель);

- термопреобразователь сопротивления ТСП 100 класса А по по ГОСТ 6651

- адаптер сетевой РВЛИ.436231.501 (далее - адаптер сетевой);

б) взрывозащищенное исполнение

- преобразователь расхода ультразвуковой (ПРУ);

- вычислитель РВЛИ.411611.504;

- адаптер сетевой РВЛИ.436231.502(устанавливаемый во взрывобезопасной зоне );

Примечания:

1 Здесь и далее под ПРУ для взрывозащищенного исполнения

понимается трубопровод РВЛИ.302284.503, РВЛИ.302423.501,

РВЛИ.302423.502 или РВЛИ.З 02284.501 с установленными в него преобразователями ультразвуковых сигналов РВЛИ.607223.508 (далее - ПУ С) и термопреобразователя сопротивления ТСП 100 класса А по по ГОСТ 6651.

2 Для взрывозащищенного исполнения ПРУ и вычислитель кон

структивно объединены (РВЛИ.407351.506, РВЛИ.407351.507,

РВЛИ.407351.508) и имеют условное наименование расходомер-счетчик РМ 2030-Ех. Вычислитель взрывозащищенного исполнения (РВЛИ.411611.504) выполнен без ЖКИ.

Конструкция преобразователя расхода ультразвукового предусматривает фланцевое соединение с трубопроводом в соответствии с ГОСТ 12815 и ГОСТ 12816.

Для работы с жидкостями, отличными от воды, в память вычислителя заносятся значения кинематической вязкости продукта при двух значениях температуры, значения этих температур, значение температуры, при которой производилось измерение плотности продукта, значение плотности продукта, коэффициент объемного расширения и коэффициент сжимаемости продукта.

По защищенности от воздействия окружающей среды расходомер-счетчик является защищенным от проникновения воды, пыли и посторонних твердых предметов со степенью защиты вычислителя и адаптера сетевого соответственно IP 64 и IP 44.

По способу защиты от поражения электрическим током расходомер соответствует классу II для адаптера сетевого и вычислителя по ГОСТ 12.2.091 при категории монтажа II и степени загрязнения 1.

Условное обозначение расходомера-счетчика состоит из слов «Расходомер-счетчик», обозначения типа, исполнения, диаметров условного прохода трубопровода и фланцев преобразователя расхода ультразвукового, значения рабочего давления, вида выходного сигнала, вида интерфейса, требования взрывозащиты и обозначения технических условий.

Пример условного обозначения расходомера-счетчика с диаметром условного прохода трубопровода преобразователя расхода ультразвукового 25 мм, диаметром фланцев 50 мм, на номинальное давление 1,6 МПа, с токовым выходным сигналом, с интерфейсом RS 485 и требованием взрывозащиты:

Расходомер-счетчик PM 2030-10-DN25/50-PN16-T-485-Ex ТУ РБ 100145188.503-2004.

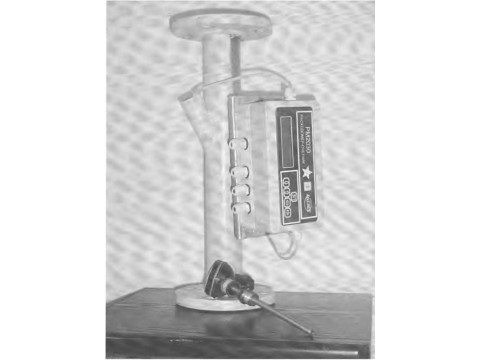

Общий вид расходомера приведен на рисунках 1 и 2.

Схема пломбировки расходомера приведена в приложении А.

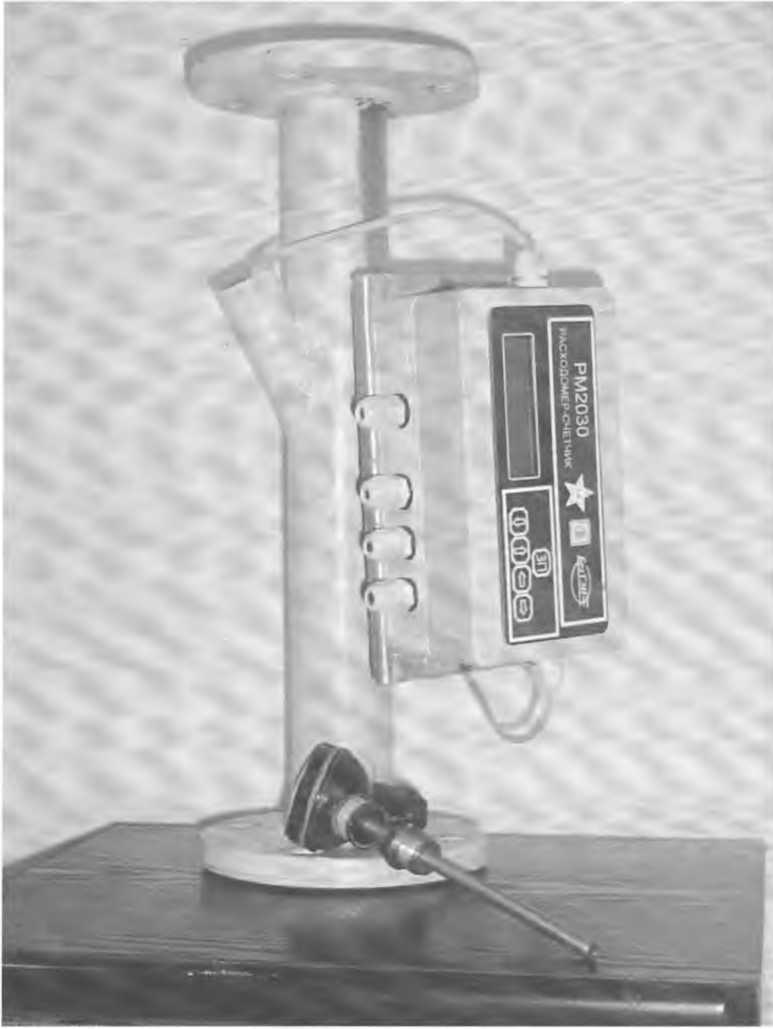

Рисунок 1

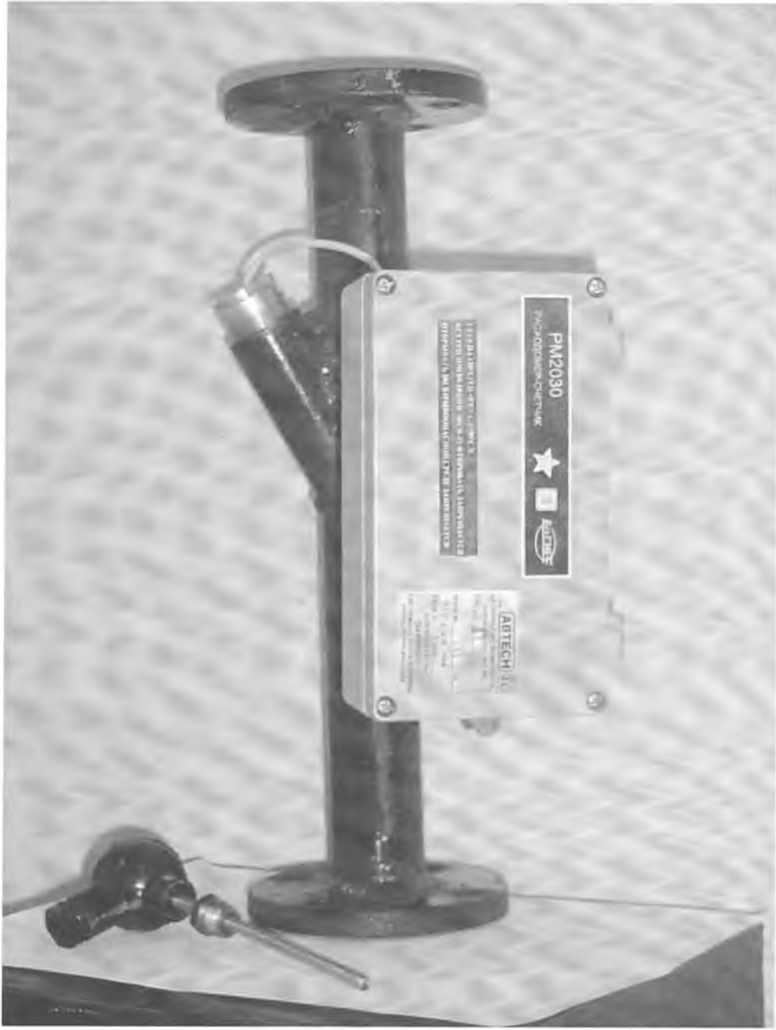

Рисунок 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИК

Диапазон измеряемых расходов соответствует таблице 1.

Таблица 1

Предел допускаемой основной относительной погрешности расходомера-счетчика при измерении расхода, объема и массы среды в соответствии с таблицей 2.

Таблица 2

Предел допускаемой основной относительной погрешности расходоме

ра-счетчика при измерении времени ± 0,01 %.

Гт [Гоедарствгиный реестр I измерений ч \Рйпублики Беларусь j документов/

Предел допускаемой основной абсолютной погрешности расходомера при преобразовании расхода в импульсный (весовой) сигнал ±1 импульс (±2 импульса с учетом погрешности частотомера).

Предел допускаемой основной приведенной погрешности расходомера-счетчика при преобразовании расхода в токовый сигнал ± 0,25 %.

Предел допускаемой дополнительной погрешности расходомера-счетчика при изменении напряжения питания от 187 до 220 В и от 220 до 242 В не превышает 0,5 значения предела допускаемой основной погрешности.

Предел допускаемой дополнительной погрешности расходомера-счетчика, вызванной изменением температуры окружающего воздуха в диапазоне от плюс 5 °C до плюс 20 °C и от плюс 20 °C до плюс 50 °C, на каждые 10 °C, не превышает 0,5 значения предела допускаемой основной погрешности.

Предел допускаемой дополнительной погрешности расходомера-счетчика, вызванной влиянием внешнего магнитного поля с напряженностью 400 А/м, не превышает 0,5 значения предела допускаемой основной погрешности.

Технические характеристики

Электрическое питание расходомера осуществляется от сети переменного тока напряжением 22(Г|| В и частотой (50 ± 1) Гц.

Мощность потребления расходомера не более 5 В-А.

Средняя наработка на отказ расходомера не менее 28 000 часов.

Средний срок службы расходомера - 10 лет.

Среднее время восстановления работоспособного состояния -10 ч.

Знак утверждения типа

Знак утверждения типа наносят на вычислитель методом наклейки, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки расходомера:

Таблица 3

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

«Расходомеры-счетчики жидкости ультразвуковые РМ 2030. Технические условия» ТУ РБ 100145188.503-2004.

«Расходомер-счетчик жидкости ультразвуковой РМ 2030. Методика

поверки» МП.ВТ. 138-2005.

Заключение

Расходомеры счетчики жидкости ультразвуковые РМ 2030 соответствуют требованиям технических условий ТУ РБ 100145188.503-2004.

Межповерочный интервал для преобразователей применяемых, либо предназначенных для применения в сфере законодательной метрологии -12 месяцев.

Испытательный центр:

РУП «Витебский центр стандартизации, метрологии и сертификации».

Адрес: 210015, г. Витебск, ул. Б. Хмельницкого, 20.

Телефон/факс: (0212) 42 68 04.

Аттестат аккредитации № BY/112 02.6.0.0003 от 10.06.2008 г.
