Расходомеры массовые CFT50 с первичными преобразователями CFS10, CFS20 (в дальнейшем - расходомеры) предназначены для измерения массового расхода, массы, плотности и температуры жидкости и газа.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 4267 10
Наименование	Расходомеры массовые CFT50 с первичными преобразователями CFS10, CFS20
Год регистрации	2010
Номер сертификата	6253
Дата регистрации	2010-01-28
Срок действия	2015-01-28
Получатель сертификата	фирма "Invensys Systems Inc.", США (US)

Производитель / Заявитель

фирма "Invensys Systems Inc."

Адрес: 33 Commercial Street, Foxboro, MA 02035-2099

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Метрологическое обеспечение	Метрологически обеспечены в Республике Беларусь расходомеры с верхним пределом диапазона измерения объемного расхода жидкости до 1000 м^3/ч и с верхним пределом диапазона измерения объемного расхода газа до 6500 м^3/ч.
Методика поверки	Поверка проводится по МРБ МП. 2002-2010.
Признание поверки	Временно, до создания в Республике Беларусь собственной технической базы, для метрологически не обеспеченных расходомеров, признавать результаты поверки, проводимой в аккредитованных лабораториях Российской Федерации.

Поверители

Скачать

	Описание типа РБ 03 07 4267 10 [2010-03-30] rb-03-07-4267-10_2010-03-30.pdf	Скачать
	Описание типа РБ 03 07 4267 10 [2010-01-01] rb-03-07-4267-10_2010-01-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - химическая, нефтехимическая, нефтяная, газовая, пищевая, фармацевтическая и другие отрасли промышленности.

Описание

Принцип действия расходомеров основан на воздействии сил Кориолиса, возникающих при одновременном поступательном и вращательном движениях измеряемой среды. Кориолисовы силы вызывают поперечные колебания трубопровода первичного преобразователя массового расхода (далее - преобразователя расхода), пропорциональные массовому расходу, что приводит к фазовому смещению частотных характеристик в трубопроводе преобразователя расхода, выполненном в виде петли.

Измерение плотности основано на измерении резонансной частоты колебаний трубопровода преобразователя расхода. Измерение температуры осуществляется с помощью термопреобразователя сопротивления. Объемный расход и объем определяются путем пересчета значения массового расхода, массы и плотности рабочей среды.

Микропроцессорный преобразователь CFT50 обеспечивает преобразование, обработку информации и индикацию измеренных и рассчитанных значений на дисплее.

Расходомеры могут применяться для измерения различных параметров потока жидкости и газа:

- для стандартных давлений жидкости и газа;

- для высоких давлений жидкости и газа;

- для высоких температур жидкости и газа;

- для жидкостей и газов, которые требуют периодической очистки рабочей полости преобразователя расхода;

- для стандартных давлений жидкости и газа, но со специальной конструкцией рабочей полости и корпуса преобразователя расхода.

Детали преобразователей расхода CFS10 и CFS20, контактирующие с измеряемой средой, могут быть изготовлены из нержавеющей стали, сплава "Hastelloy". Преобразователи расхода выпускаются также в специальном санитарном исполнении.

Внешний вид расходомеров представлен на рисунках 1,2.

Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

/'l' \\

•: ' . ■ ИЗ 5

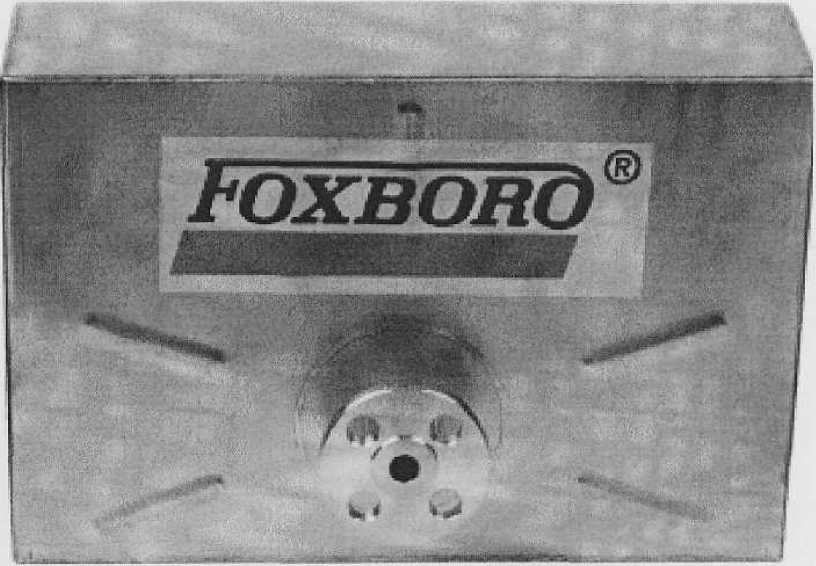

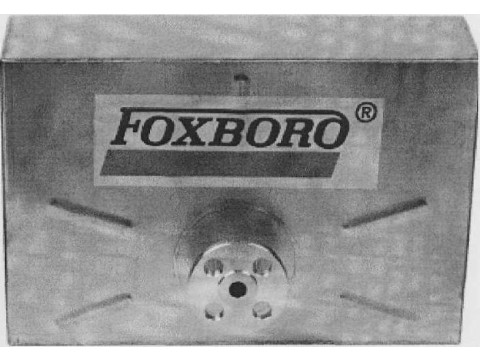

Рисунок 1 - Внешний вид первичного преобразователя расхода CFS10 и CFS 20

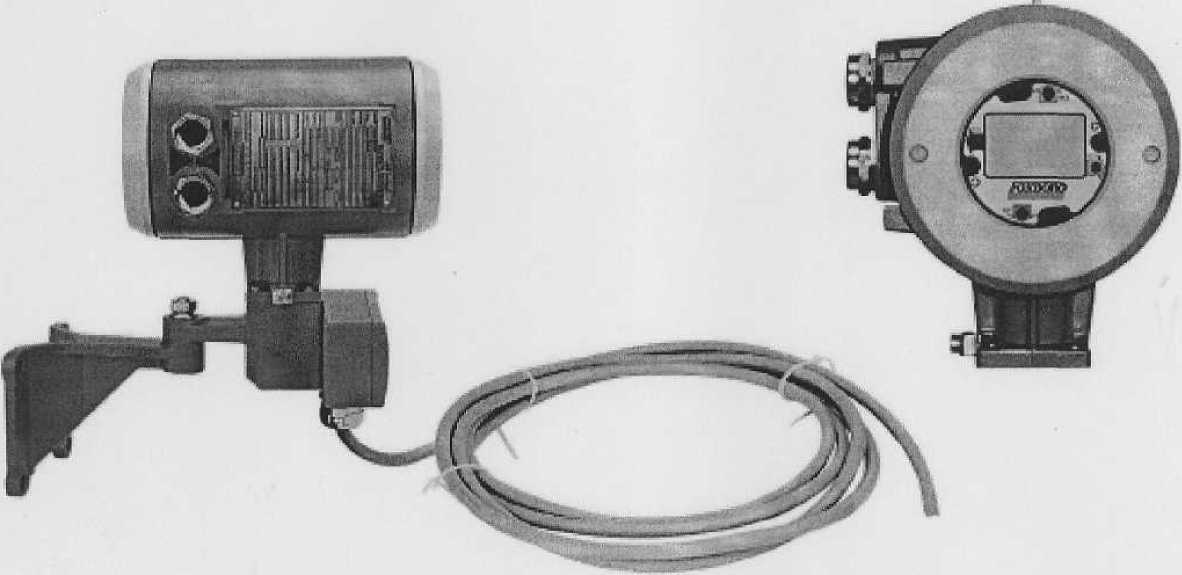

Рисунок 2 - Внешний вид микропроцессорного преобразователя CFT50

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики расходомеров представлены в таблице. Таблица

Наименование характеристики	Значение
	CFS1O	CFS20
1 Диаметр условных проходов (Ду), мм	3; 6; 15; 20; 25; 40; 50.	40; 80
2 Диапазон измерений массового расхода жидкости и газа (в зависимости от Ду), кг/мин	О,ОЗ...З (Ду Змм), 0,09...9 (Ду 6 мм), 0,4...40 (Ду 15 мм), 0,9...90 (Ду 20 мм), 1,8...180 (Ду 25 мм), 4...400 (Ду 40 мм), 7...700 (Ду 50 мм)	4...400(Ду40 мм), 18... 1800 (Ду 80 мм)
3 Пределы допускаемой основной относительной погрешности измерения массового расхода жидкости, %	±(0,10 + (Z/Q)xl00)*
4 Пределы допускаемой основной относительной погрешности измерения массового расхода газа, %	±(0,50 + (Z/Q)xl00)*
5 Дрейф нуля (в зависимости от Ду), кг/мин	±0,000016...±0,0340	±0,0204; ±0,0907
6 Диапазон измерений плотности (р), кг/м3	200...3000
7 Пределы допускаемой абсолютной погрешности измерения плотности, г/см3	±0,0005
8 Выходные сигналы	4-20 мА, цифровой (протокол HART, MODBUS), импульсный или частотный
9 Диапазон измерений температуры t, °C	-130...+180
10 Пределы допускаемой абсолютной погрешности измерения температуры, °C	±1 при -60 °C <t <+100 °C ±3 при -130 °C <t<-60 °C; ±3 при 100 °C <t <180 °C
11 Температура измеряемой среды, °C	-200...+180
12 Температура окружающей среды (в зависимости от исполнения), °C	-40...+85 (CFS10, CFS20) -20...+80 (CFS10, CFS20) -40...+60 (CFT50)
13 Пределы допускаемой дополнительной приведенной погрешности измерения массового расхода жидкости и газа при изменении температуры окружающего воздуха от (23±2) °C на 1 °C, % от диапазона	±0,0028
14 Относительная влажность, %	5... 100 без конденсации влаги
15 Напряжение питания, В: - переменный ток номинальной частотой 50 Гц - постоянный ток	230±23 10...36
Примечание: * Z - нестабильность нулевой точки, Q - измеренное значение массового расхода.
