Приборы контрольно-обкатные Oerlikon T 60
| Номер в ГРСИ РФ: | РБ 03 01 4265 10 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Klingelnberg GmbH", Германия |
Приборы конгрольно-обкатные Oerlikon Т 60 (далее - приборы) предназначены для измерения параметров незакаленных и закаленных спиральных и гипоидных конических колес.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4265 10 |
| Наименование | Приборы контрольно-обкатные Oerlikon T 60 |
| Год регистрации | 2010 |
| Номер сертификата | 6251 |
| Дата регистрации | 2010-01-28 |
| Срок действия | 2015-01-28 |
| Получатель сертификата | фирма "Klingelnberg GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Klingelnberg GmbH"
Адрес: Peterstrasse 45 D-42499 Hueckeswagen
Контакты: +49 2192/81-0 / +49 2192/81-200 / info@klingelnberg.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2023-2010 |
Поверители
Скачать
|
Описание типа РБ 03 01 4265 10 [2010-05-03]
rb-03-01-4265-10_2010-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4265 10 [2010-01-01]
rb-03-01-4265-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Приборы конгрольно-обкатные Oerlikon Т 60 (далее - приборы) предназначены для измерения параметров незакаленных и закаленных спиральных и гипоидных конических колес.
Область применения приборов - машиностроение, автомобильная и авиационная промышленности.
Описание
Приборы конструктивно состоят из следующих основных элементов: станины, шпинделей для колеса (ось С) и шестерни (ось В), распылительной системы, измерительной системы, электрооборудования с системой управления.
Позиционирование осей (X, Y, Z, W) определяют по оптическим линейкам фирмы "DR. JOHANNES HEIDENHAIN GmbH", Германия.
Ось X - вертикальное перемещение колеса.
Ось Y - горизонтальное перемещение шестерни.
Ось Z - горизонтальное перемещение колеса и шестерни до зацепления.
Ось W - контрольный размер линейного масштаба (по отношению к оси Z).
Ось А - угловое перемещение оси для исполнения Т 60А.
Для анализа механических вибраций на шпинделе колеса и шпинделе шестерни установлены пьезокерамические датчики виброускорений фирмы "РСВ Piezotronics, Inc", США (чувствительность датчиков 1000 мВ/(м/с2), диапазон частот от 1 Гц до 3 кГц).
Для визуального контроля положения, формы и размера пятна контакта колесной пары приборы снабжены автоматической системой для нанесения краски на боковую поверхность зубьев (бак с маслом или краской и маслорасплылительные и краскораспылительные сопла).
Проверка плавности проводится в зависимости от вращающего момента, числа оборотов и монтажного размера в однопрофильном зацеплении.
Приборы снабжены системой температурной компенсации.
Измерения проводятся в автоматическом и ручном режимах.
Приборы выпускают следующих исполнений: Т 60 (межосевой угол 90°) иТ^АГмежо-севой угол от 79° до 101 °).
Приборы оснащены программным обеспечением "Т 60-РС". ff'[ \ Л

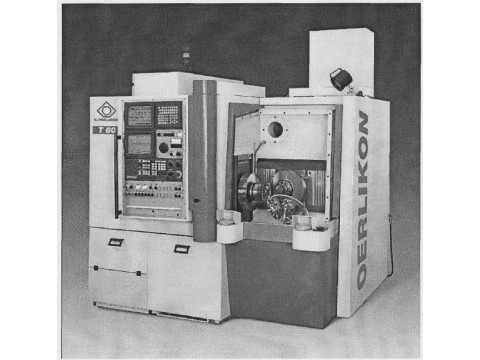

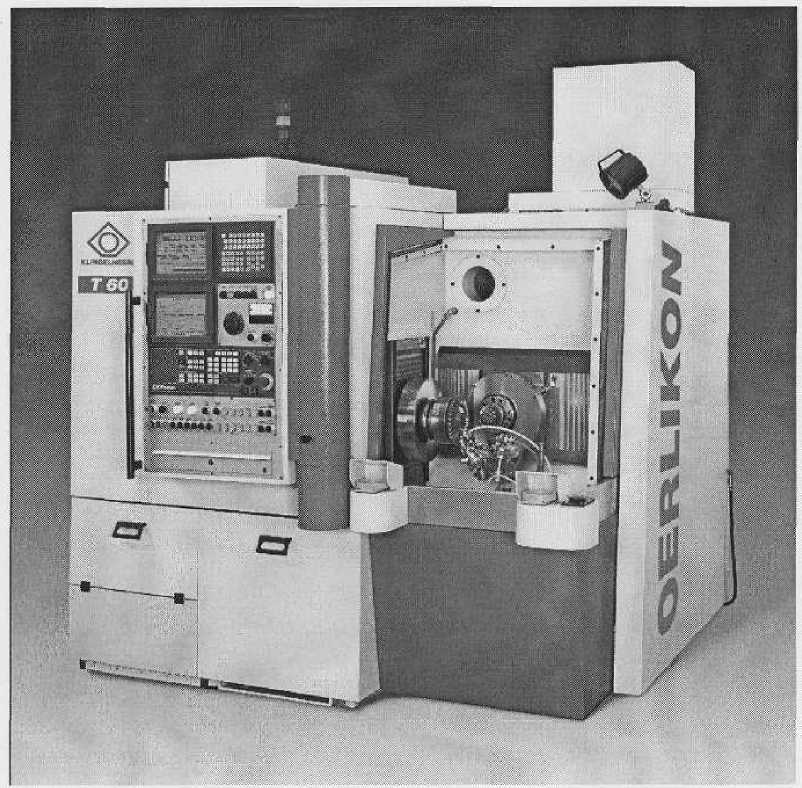

Внешний вид приборов приведен на рисунке 1.
Дан д<,гу»ит)\
Рисунок 1 Приборы контрольно-обкатные Oerlikon Т 60
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
1 |
2 |
|
Радиальное биение оси шпинделя колеса (ось С), мм, не более - на расстоянии 100 мм - на расстоянии 300 мм |
0,004 0,010 |
|
Отклонение от параллельности оси шпинделя колеса (ось С)оси Z в - вертикальной плоскости, мм, не более - горизонтальной плоскости, мм, не более |
0,010 0,010 |
|
Отклонение от перпендикуларности оси шпинделя шестерни (ось В) оси шпинделя колеса (ось С), мм, не более |
0,010 |
|
Радиальное биение оси шпинделя шестерни (ось В), мм, не более - на расстоянии 100 мм - на расстоянии 300 мм |
0,004 0,010 |
Отклонение от параллельности оси шпинделя шестерни (ось В) горизонтальной оси Y в
- горизонтальное плоскости, мм, не более
- вертикальной плоскости, мм, не более_______________
|
1 |
2 |
|
Отклонение от перпендикулярности оси шпинделя колеса (ось С) оси шпинделя шестерни (ось В), мм, не более |
0,010 |
|
Отклонение от перпендикулярности плоскости передней бабки шпинделя колеса вертикальной оси X, мм, не более |
0,020 |
|
Отклонение от перпендикулярности плоскости передней бабки шпинделя шестерни вертикальной оси X, мм, не более |
0,020 |
|
Оценка средней квадратической погрешности по критерию Cg1, не менее |
1,33 |
|
Двигатель шпинделя для шестерни | |
|
Вращающий момент, Н м при 1500 мин'1 |
35 |
|
Диапазон числа оборотов, мин'1 |
от 1500 до 8000 |
|
Потребляемая мощность, кВт, не более |
5,5 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP 54 |
|
Двигатель шпинделя для конического колеса | |
|
Вращающий момент, Н м при 1500 мин'1 |
35 |
|
Диапазон числа оборотов, мин'1 |
от 1500 до 8000 |
|
Потребляемая мощность, кВт, не более |
5,5 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP 54 |
|
Привод оси X, Y, Z | |
|
Номинальный вращающий момент, Н м |
3 |
|
Число оборотов, мин'1, не более |
3000 |
|
Потребляемая мощность, кВт, не более |
0,9 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP 65 |
|
Ось А (опция) | |
|
Номинальный вращающий момент, Н м |
3 |
|
Число оборотов, мин'1, не более |
3000 |
|
Потребляемая мощность, кВт, не более |
0,9 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP 65 |
|
Обрабатываемые детали | |
|
Диаметр конического колеса, мм, не более опция |
500 600 |
|
Диапазон измерения расстояний по оси Y (Н), мм опция |
от 150 до 350 от 200 до 400 |
|
Диапазон измерения расстояний по оси Z (J), мм |
от 120 до 340 |
|
Регулировка гипоидного колеса по оси X (V), мм |
±70 |
|
Передняя бабка для шестерни | |
|
Диапазон числа оборотов, мин'1 |
от 1500 до 8000 |
|
Диаметр внутреннего конуса, мм, не более опция (с адаптером) |
99,2 127 (99,2) |
|
Сила втягивания для зажима обрабатываемой детали, Н, не более |
23000 |
|
Передняя бабка для конического колеса | |
|
Диапазон числа оборотов, мин' |
от 1500 до 8000 |
|
Диаметр внутреннего конуса (с адаптером), мм не более опция (с адаптером) |
99,2 (35,6) 127(99,2) |
|
Сила втягивания для зажима обрабатываемой детали, Н, не более |
23000 |
|
Тормозной момент, Н м, не более | |
|
да и h’SFreJ V \ Республик j V \Для дог.умс««у // з из 4 | |
|
I |
2 |
|
Общая потребляемая модность, кВ А, не более |
20 |
|
Напряжение питания, В постоянного тока |
24 |
|
Напряжение, В |
3x400+10% |
|
Частота, Гц |
50+2 % |
|
Диапазон температур при эксплуатации, °C |
от 10 до 40 |
|
Влажность, %, не более |
75 |
|
Необходимая площадь, мм, не более |
2350x2240x2100 |
|
Масса, кг, не более |
6000 |
|
Примечание - 1 Критерий Cg определяется по формуле с _ * 4 Sg ’ где Т - допуск разработчика (для автомобильной промышленности принят допуск Т=20 мкрад); Se - стандартное отклонение, мкрад | |
КОМПЛЕКТНОТЬ
Комплект поставки определяется заказом согласно спецификации фирмы-изготовителя. Основной комплект включает:
- прибор;
- руководство по эксплуатации;
- программное обеспечение "Т 60-РС";
- методика поверки МРБ МП.2023-2010;
- принадлежности.
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Klingelnberg GmbH", Германия;
МРБ МП.2023-2010 "Приборы контрольно-обкатные Oerlikon Т 60. Методика поверки".
Заключение
Приборы контрольно-обкатные Oerlikon Т 60 соответствуют требованиям документации фирмы "Klingelnberg GmbH", Германия.
Межповерочный интервал - не более 12 месяцев (для приборов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
