Приборы для измерения параметров стержневых резцовых головок Oerlikon CS 200
| Номер в ГРСИ РФ: | РБ 03 01 4264 10 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Klingelnberg GmbH", Германия |
|
Описание типа РБ 03 01 4264 10 [2010-05-07]
rb-03-01-4264-10_2010-05-07.pdf
|
Скачать |
11риборы для измерения параметров стержневых резцовых головок Oerlikon CS 200 (далее - приборы) предназначены для измерения торцевого биения вершин резцов, радиального биения внутренней и наружной поверхности режущей кромки резцов резцовых головок типа ARCON®, RSR®, SPIRAPID®, SPIRON®, TRIAC®.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4264 10 |
| Наименование | Приборы для измерения параметров стержневых резцовых головок Oerlikon CS 200 |
| Год регистрации | 2010 |
| Номер сертификата | 6250 |
| Дата регистрации | 2010-01-28 |
| Срок действия | 2015-01-28 |
| Получатель сертификата | фирма "Klingelnberg GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Klingelnberg GmbH"
Адрес: Peterstrasse 45 D-42499 Hueckeswagen
Контакты: +49 2192/81-0 / +49 2192/81-200 / info@klingelnberg.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2024-2010 |
Поверители
Скачать
|
Описание типа РБ 03 01 4264 10 [2010-05-07]
rb-03-01-4264-10_2010-05-07.pdf
|
Скачать |
Описание типа
Назначение
11риборы для измерения параметров стержневых резцовых головок Oerlikon CS 200 (далее - приборы) предназначены для измерения торцевого биения вершин резцов, радиального биения внутренней и наружной поверхности режущей кромки резцов резцовых головок типа ARCON®, RSR®, SPIRAPID®, SPIRON®, TRIAC®.
Область применения приборов - машиностроение, автомобильная и авиационная промышленности.
Описание
Приборы конструктивно состоят из следующих основных элементов: станины, вращающегося стола (ось С), направляющих из церодура (оси X, Y, Z), измерительной системы K3D, электрооборудования с системой управления.
Три направляющих приборов образуют базовую систему координат X, Y, Z, в которой перемещается трехмерная измерительная щуповая сферическая головка и подвижный щуп для установки резцов в резцовую головку.
В приборах используют керамические материалы (церодур) для направляющих X, Y, Z для обеспечения низкого коэффициента линейного расширения и жесткости конструкции.
Позиционирование осей определяют по оптическим линейкам фирмы "DR. JOHANNES HEIDENHAIN GmbH", Германия.
Прибор автоматически устанавливает резцы на заданную высоту в пределах допуска на торцевое биение с помощью подвижного щупа (сначала внутренние резцы, затем наружные). Измерение радиального и торцевого биения выполняется сферическим щупом. После измерения радиального биения резцы затягиваются вручную динамометрическим ключом фирмы "Hazet-Werk", входящим в комплект поставки.
Основная программа измерительного программного обеспечения "Klingelnberg Application Manager" включает в себя npoi-рамму Messerkopf Einrichtung Klingelnberg (для настройки и проверки резцовых головок типа ARCON®, RSR®, SPIRAPID®, SPIRON®, TRIAC®). ,__
Внешний вид приборов приведен на рисунке 1.

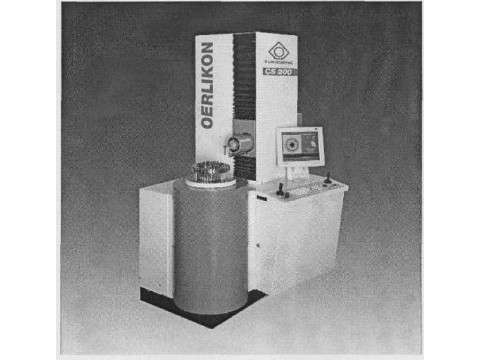

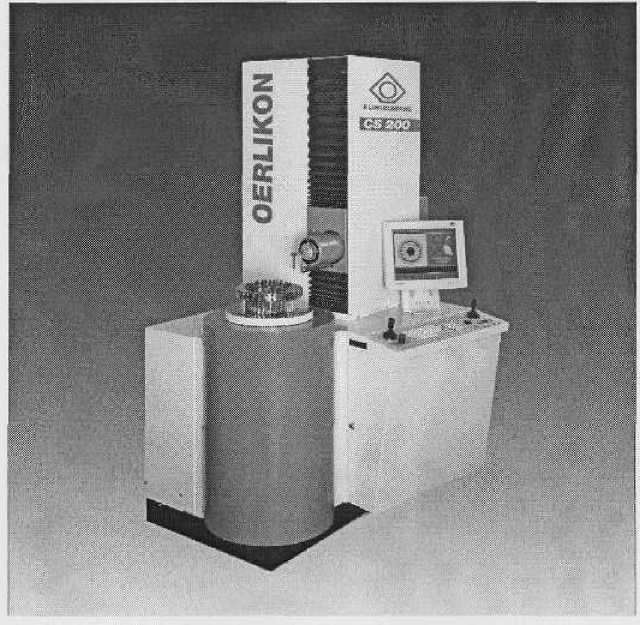

Рисунок 1 Прибор для измерения параметров стержневых резцовых головок Oerlikon CS 200
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Диаметр зажима резцовых головок, мм, не более |
460 |
|
Масса измеряемой резцовой головки, кг, не более |
150 |
|
Диапазон диаметров зажимных дисков для резцовых головок, мм |
от 65 до 360 |
|
Номинальный диаметр зажимного конуса для резцовых головок, мм |
58,2 |
|
Диапазон перемещения по оси Z, мм опция |
150 200 |
|
Погрешность при измерении торцевого биения, мм, не более |
0,003 |
|
Погрешность при измерении радиального биения, мм, не более |
0,003 |
|
Потребляемая мощность, к В-А, не более |
0,9 |
|
Электропитание от сети переменного тока: напряжение, В частота |
(190-500)±15 % 50/60±2 % |
|
Занимаемая площадь, м, не более |
2,1x1,6x2,0 |
|
Масса, кг, не более |
2260 |
|
Диапазон температур при эксплуатации, °C |
от 15 до 25 |
|
Относительная влажность, %, не более |
60 |
КОМПЛЕКТНОЙ,
Комплект поставки определяется заказом согласно спецификации фирмы-изготовителя.
Основной комплект включает:
- прибор;
- руководство по эксплуатации;
- программное обеспечение "Klingelnberg Application Manager" с программой Messerkopf Einrichtung Klingelnberg;
- принадлежности;
- ключ динамометрический;
- методика поверки МРБ МП.2024-2010.
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографскИхМ способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Klingelnberg GmbH", Германия;
МРБ МП.2024-2010 "Приборы для измерения параметров стержневых резцовых головок Oerlikon CS 200. Методика поверки".
Заключение
Приборы для измерения параметров стержневых резцовых головок Oerlikon CS 200 соответствуют требованиям документации фирмы "Klingelnberg GmbH", Германия.
Межповерочный интервал - не более 12 месяцев (для приборов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № ВY/l 12 02.1.0.0025
