Установки для измерения параметров цилиндрических, конических зубчатых колес и зубообрабатывающего инструмента серии P (P26, P40, P65, P100, P150, P200, P260, P300)
| Номер в ГРСИ РФ: | РБ 03 01 4263 10 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Klingelnberg GmbH", Германия |
|
Описание типа РБ 03 01 4263 10 [2010-05-03]
rb-03-01-4263-10_2010-05-03.pdf
|
Скачать |
Установки для измерения параметров цилиндрических, конических зубчатых колес и зубообрабатывающего инструмента серии Р (Р26, Р40, Р65, Р100, Р150, Р200, Р260, РЗОО) (далее - установки) предназначены для измерения параметров цилиндрических зубчатых колес, долбяков, шеверов, червяков и червячных фрез, конических зубчатых колес и отклонений размеров формы и взаимного положения тел вращения, распределительных кулачков, валов, роторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4263 10 |
| Наименование | Установки для измерения параметров цилиндрических, конических зубчатых колес и зубообрабатывающего инструмента серии P (P26, P40, P65, P100, P150, P200, P260, P300) |
| Год регистрации | 2010 |
| Номер сертификата | 6249 |
| Дата регистрации | 2010-01-28 |
| Срок действия | 2015-01-28 |
| Получатель сертификата | фирма "Klingelnberg GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Klingelnberg GmbH"
Адрес: Peterstrasse 45 D-42499 Hueckeswagen
Контакты: +49 2192/81-0 / +49 2192/81-200 / info@klingelnberg.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2022-2010. |
Поверители
Скачать
|
Описание типа РБ 03 01 4263 10 [2010-05-03]
rb-03-01-4263-10_2010-05-03.pdf
|
Скачать |
Описание типа
Назначение
Установки для измерения параметров цилиндрических, конических зубчатых колес и зубообрабатывающего инструмента серии Р (Р26, Р40, Р65, Р100, Р150, Р200, Р260, РЗОО) (далее - установки) предназначены для измерения параметров цилиндрических зубчатых колес, долбяков, шеверов, червяков и червячных фрез, конических зубчатых колес и отклонений размеров формы и взаимного положения тел вращения, распределительных кулачков, валов, роторов.
Область применения установок - машиностроение, автомобильная и авиационная промышленности.
Описание
Установки конструктивно состоят из следующих основных элементов: станины, вращающегося стола (ось С) с нижним зажимом, верхнего зажима (ось G), направляющих из церодура (оси X, Y, Z), измерительной системы K3D, электрооборудования с системой управления.
Три направляющих установок образуют базовую систему координат X, Y, Z, в которой перемещается трехмерная измерительная щуповая головка.
В установках используют керамические материалы (церодур) для направляющих X, Y, Z для обеспечения низкого коэффициента линейного расширения и жесткости конструкции.
Позиционирование осей определяют по оптическим линейкам фирмы "DR. JOHANNES HEIDENHAIN GmbH", Германия.
Установки оснащены системой температурной компенсации (датчики температуры устанавливают на измеряемом объекте, в станине и над установкой).
Измерения проводятся в автоматическом режиме.
Установки в зависимости от диаметра измеряемых цилиндрических зубчатых колес выпускают следующих исполнений: Р26, Р40, Р65, Р100, Р150, Р200, Р260, РЗОО.
Основная программа измерительного программного обеспечения "Klingelnberg Application Manager" включает в себя программу рических зубчатых колес).
Gear-measurement (применяется при измерении парамеров цилинд-
Государства*^ реестр] |
I средств измерений / ||
\ уб Беларусь J II \Для дожумаитпу /I
Дополнительно может оснащаться программами: Worm-measurement (применяется при измерении параметров червяков). Shaving-cutter-measurement (применяется при измерении параметров дисковых шеверов), Unknown Gear Scanning (применяется при измерении параметров цилиндрических зубчатых колес с неизвестными параметрами) и др.
Установки дополнительно могут оснащаться головкой и программным обеспечением для измерения шероховатости.

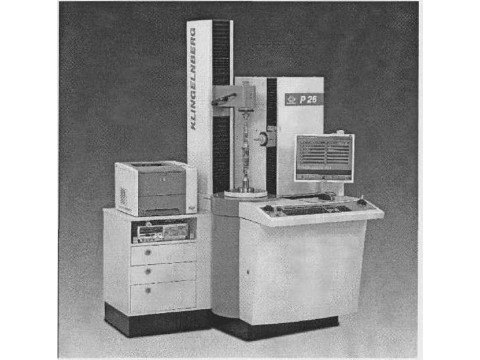

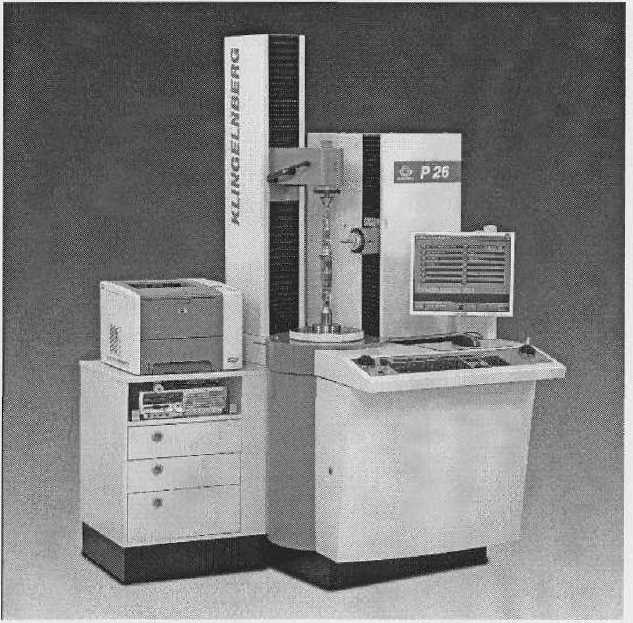

Внешний вид установок приведен на рисунке 1.
Рисунок 1 Установки для измерения параметров цилиндрических, конических зубчатых колес и зубообрабатывающего инструмента Р26
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение | |||||||
|
Р26 |
Р40 |
Р65 |
Р100 |
РИО |
Р200 |
Р260 |
РЗОО | |
|
1 |
2 |
3 |
4 |
5’ |
6 |
7 |
8 |
9 |
|
Диапазон модулей m (для цилиндрических зубчатых колес), мм |
от (0,2) 0,5 до 12 |
от 0,5 до 15 |
от (0,2) 0,5 до 20 |
от (0,2) 0,5 до 20 |
от 1 до 32 | |||
|
Диапазоны измерения по осям, мм: ocbZ ось X |
400 ±75 |
550 ±115 |
800 ±200 |
800 ±200 |
1200(опция 1500) ±300 | |||
|
Диапазон углов наклона или подъема (в зависимости от программного обеспечения) |
от 0° до 90 ° | |||||||
|
Диаметр измеряемых цилиндрических зубчатых колес, мм 1 |
не более 260 |
не более 400 |
не более 650 |
не более 1000 |
от 250 до 1500 |
от 250 до 2000 |
от 250 до 2600 |
от 250 до 3000 |
|
Расстояние между центрами зажима, мм опция |
от 15 до 600 от 15 до 800 |
от 15 до 800 от 35 до 1000 |
от 35 до 1000 от 35 до 1500 |
от 35 до 1000 от 35 до 1500 |
от 220 до 800 от 410 до 1040 от 200 до 2000 от 200 до 2500 |
от 220 до 800 от 410 до 1040 от 200 до 1500 от 200 до 2000 | ||
|
Диаметр зажима, мм |
50 |
'0 | ||||||
|
Масса измеряемого колеса, не более |
80 |
300 |
500 |
2000 |
8000 |
10000 |
12000 |
15000 |
|
Погрешность при измерении угла профиля fHtl (fHa)4,MKM, не более 2 |
от ± 1,5 до ±2,5 | |||||||
|
Полная погрешность профиля ffr (FJ4, мкм, не более2 |
от ±2,0 до ±3,0 | |||||||
|
По!решность при измерении угла направления зуба fHB (fHB)4, мкм, не более2 |
от ±1,5 до ±3,0/100 мм | |||||||
|
Полная погрешность направления зуба Fpr (FB)4, мкм, не более 2 |
от ±2,5 до ±4,5/100 мм | |||||||
|
Погрешность при измерении накопленной погрешности шага колеса FPr (FP)4, мкм, не более |
±1 | |||||||
|
Погрешность при измерении длины, мкм, не более (L - длина в мм)3 |
±(l,8±L/250) |
±(2,5+L/250) | ||||||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Погрешность при измерении радиального и торцевого биения, мкм, не более3 |
0,5 |
1,0 | ||||||
|
Потребляемая мощность, кВ А, не более |
0,9 |
2,5 |
3 |
2,5 | ||||
|
Напряжение питания, В |
(180-480)±15% |
(200-500>15 % |
(200-500)±15 % |
(400-500>15 % |
(200-500)±15 % | |||
|
Частота, Гц |
50/60±2 % | |||||||
|
Диапазон температур при эксплуатации, °C |
от 15 до 35 | |||||||
|
Диапазон температур при хранении, °C |
от минус 20 до плюс 60 | |||||||
|
Диапазон относительной влажности при эксплуатации и хранении, % |
от 40 до 60 | |||||||
Примечания:
1 Если используются щупы, длина которых превышает стандартную длину 55 мм, то измеряемый диаметр колеса уменьшается на двойное значение удлинения щупа.
2 В зависимости от основного диаметра (от 25 до 400 мм).
3 Только со стандартным щупом.
4 Обозначение по ГОСТ 1643-81. В скобках указано обозначение, принятое на фирме-изготовителе.
КОМПЛЕКТНОЕ
Комплект поставки определяется заказом согласно спецификации фирмы-изготовителя.
Основной комплект включает:
- установка;
- руководство по эксплуатации;
- программное обеспечение "Klingelnberg Application Manager" с программой Gearmeasurement;
- принадлежности;
- методика поверки МРБ МП.2022-2010.
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Klingelnberg GmbH", Германия;
МРБ МП.2022-2010 "Установки для измерения параметров цилиндрических, конических зубчатых колес и зубообрабатывающего инструмента серии Р (Р26, Р40, Р65, Р100, Р150, Р200, Р260, РЗОО). Методика поверки".
Заключение
Установки для измерения параметров цилиндрических, конических зубчатых колес и зубообрабатывающего инструмента серии Р (Р26, Р40, Р65, Р100, Р150, Р200, Р260, РЗОО) соответствуют требованиям документации фирмы "Klingelnberg GmbH", Германия.
Межповерочный интервал - не более 12 месяцев (для установок, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
