Нивелиры Pentax AFL (модификации Pentax AP, Pentax AL) в комплекте с рейкой Pentax TML-5
| Номер в ГРСИ РФ: | РБ 03 01 4134 09 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рейки |
| Производитель / заявитель: | "Pentax Industrial Instruments Co. Ltd", Япония |
|
Описание типа РБ 03 01 4134 09 [2010-03-23]
rb-03-01-4134-09_2010-03-23.pdf
|
Скачать |
Нивелиры Pentax AFL (модификации Pentax АР, Pentax AL) в комплекте с рейкой Pentax TML-5 (далее - нивелиры), предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4134 09 |
| Наименование | Нивелиры Pentax AFL (модификации Pentax AP, Pentax AL) в комплекте с рейкой Pentax TML-5 |
| Год регистрации | 2009 |
| Номер сертификата | 6048 |
| Дата регистрации | 2009-09-29 |
| Срок действия | 2014-09-29 |
| Получатель сертификата | фирма "Pentax Industrial Instruments Co. Ltd", Япония (JP) |
Производитель / Заявитель
фирма "Pentax Industrial Instruments Co. Ltd"
Адрес: 2-36-9, Maeno-cho, Itabashi-ku, Tokyo 174-0063
Контакты: +81-3-3960-0502 / +81-3-3960-0509
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1981-2009 |
Поверители
Скачать
|
Описание типа РБ 03 01 4134 09 [2010-03-23]
rb-03-01-4134-09_2010-03-23.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры Pentax AFL (модификации Pentax АР, Pentax AL) в комплекте с рейкой Pentax TML-5 (далее - нивелиры), предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с магнитным демпфером. Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленным на каждых двух последовательных точках, расположенных по некоторой линии и образующих нивелирный ход. .
Основными частями нйвелира являются зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами, вертикальная осевая система с горизонтальным лимбом. Приведение нивелира в рабочее положение осуществляется по установочному круглому уровню. Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью наводящего двухстороннего винта без зажимного устройства.
Нивелиры выпускают следующих модификаций: Pentax AFL, Pentax АР, Pentax AL.
Нивелиры модификации Pentax AFL оснащены двойной системой фокусировки: ручной и автоматической.
Внешний вид нивелиров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

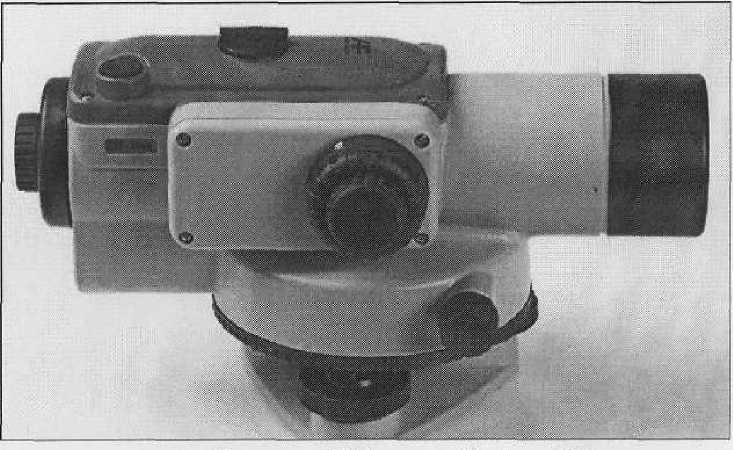

Рисунок 1 Нивелир Pentax AFL
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров приведены в
таблицах 1-3.
Таблица 1
|
Характеристика |
Значение | ||
|
AL-241 AL-241R |
AL-271 AL-271R |
AL-321 AL-321R AL-321S | |
|
1 |
2 |
3 |
4 |
|
СКО измерения превышения на 1 км двойного хода, мм, не более без микрометра с микрометром |
2,0 |
1,5 |
0,8 0,4 |
|
Увеличение зрительной трубы, крат, не менее |
24 |
27 |
32 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее |
36 |
40 |
45 |
|
Наименьшее расстояние визирования, м, не более |
0,3 |
0,5 | |
|
Коэффициент нитяного дальномера, % |
100±1 | ||
|
Цена деления уровня при зрительной трубе |
872 мм | ||
|
Диапазон работы компенсатора, не менее |
±12' | ||
|
Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более |
±0,5" |
±0,3" | |
|
Время затухания колебаний подвесной системы, с, не более |
2 О'- -/Т. \Л | ||
|
Угловое поле зрения трубы |
1°26’ |
Г20' | |
\г±д-~//
Лист 2 Листов 6
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
Угол i нивелира, не более |
10" | ||
|
Диапазон температур окружающей среды при эксплуатации и хранении,°C |
от минус 20 до плюс 50 | ||
|
Габаритные размеры, мм, не более - нивелира |
219x147x133 -AL-241 219x147x137-AL-241R |
219x147x133 - AL-271 219x147x137- AL-271R |
247x147x137-AL-321, AL-321S 247x147x141 -AL-321R |
|
- укладочного футляра |
364x200x180 | ||
|
Масса, кг, не более |
1,6-AL-241 L8-AL-241R |
1,6- AL-271 1,8-AL-271 R |
1,8-AL-321 2,0-AL-321R 2,0-AL-321 S |
Таблица 2
|
Характеристика |
Значение | ||
|
АР-201 |
АР-241 |
АР-281 | |
|
CKO измерения превышения на 1 км двойного хода, мм, не более |
2,5 |
2,0 |
1,5 |
|
Увеличение зрительной трубы, крат, не менее |
20 |
24 |
28 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее |
30 | ||
|
Наименьшее расстояние визирования, м, не более |
0,4 | ||
|
Коэффициент нитяного дальномера, % |
100±1 | ||
|
Диапазон работы компенсатора, не менее |
±15' | ||
|
Систематическая погрешность работы компенсатора на Г наклона оси нивелира, не более |
±0,5" | ||
|
Время затухания колебаний подвесной системы, с, не более |
2 | ||
|
Угловое поле зрения трубы |
1°20' | ||
|
Угол i нивелира, не более |
10" | ||
|
Диапазон температур окружающей среды при эксплуатации и хранении, °C |
от минус 20 до плюс 50 | ||
|
Габаритные размеры, мм, не более - нивелира |
130x140x200 | ||
|
Масса, кг, не более |
и | ||
Таблица 3
|
Характеристика |
Значение | ||
|
AFL-241 |
AFL-281 |
AFL-321 | |
|
1 |
2 |
3 |
4 |
|
СКО измерения превышения на 1 км двойного хода, мм, не более без микрометра с микрометром |
2,0 |
1,5 |
0,8 0,4 |
|
Увеличение зрительной трубы, крат, не менее |
24 |
28 |
32 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее |
45 | ||
|
Наименьшее расстояние визирования, м, не более |
0,6 | ||
|
Коэффициент нитяного дальномера, % |
100±1 | ||
|
Цена деления уровня при зрительной трубе |
872 мм | ||
|
Диапазон работы компенсатора, не менее |
±12' | ||
|
Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более |
±0,5" Z i |
. ±о,зп | |
|
Время затухания колебаний подвесной системы, с, не более |
l!2 ? " ......П | ||
|
Угловое поле зрения трубы |
■1°20’ / а | ||
Лист-J Листов 6
+ ■■■
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
|
Угол i нивелира, не более |
10" | ||
|
Диапазон температур окружающей среды при эксплуатации и хранении,°C |
от минус 20 до плюс 50 | ||
|
Габаритные размеры, мм, не более - нивелира - укладочного футляра |
247x153x149 364x200x180 | ||
|
Масса, кг, не более |
2,1 | ||
Основные технические и метрологические характеристики реек представлены в таблице 4.
Таблица 4
|
Характеристика |
Значение |
|
Pentax TML-5 | |
|
Номинальная длина шкалы рейки, мм |
5000 |
|
Длина деления шкалы, мм |
10 |
|
Допустимое отклонение, мм, не более: длины деления шкалы метрового интервала |
±0,5 ±1,0 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 20 до плюс 50 |
|
Диапазон температур окружающей среды при хранении, °C |
от минус 30 до плюс 50 |
|
Габаритные размеры, мм, не более |
1220x100x50 |
|
Масса, кг, не более |
2 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- нивелир;
- нитяной отвес;
- укладочный футляр;
- рейка;
- руководство по эксплуатации;
- методика поверки МРБ МП. 1981 -2009.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "PENTAX Industrial Instruments Со. Ltd", Япония.
ГОСТ 23543-88 "Приборы геодезические. Общие технические условия";
ГОСТ 10528 -90 " Нивелиры. Общие технические условия";
МРБ МП. 1981-2009 " Нивелиры Pentax AFL (модификации Pentax АР, Pentax AL) в комплекте с рейкой Pentax TML-5. Методика поверки".
Заключение
Нивелиры Pentax AFL (модификации Pentax АР, Pentax AL) в комплекте с рейкой Pentax TML-5 соответствуют требованиям технической документации фирмы "PENTAX Industrial Instruments Со. Ltd" (Япония), ГОСТ 23543-88, ГОСТ 10528-90.
Межповерочный интервал - не более 12 месяцев (для нивелиров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
