Наборы пробных очковых линз и изделий офтальмологических НПОЛ "Орион М"

Назначение

Наборы пробных очковых линз и изделий офтальмологических НПОЛ «Орион М» [далее - наборы) предназначены для воспроизведения значений оптической силы при подборе корригирующих очков методом субъективной пробы, исследования врачом-офтальмологом глазногодна пациента, объективного определения рефракции глаза, в т.ч. методом скиаскопии, а также проведения ряда других офтальмологических исследований.

Описание

Наборы состоят из следующих составных частей:

- набор пробных очковых линз НПОЛ-«Орион М»;

- оправа пробная ОПОЛ-4-«СПб»;

- линейка для подбора очковых оправ;

- скиаскопическая линейка;

- офтальмоскоп.

Набор пробных очковых линз включает элементы: положительные и отрицательные стигматические и астигматические линзы, призматические линзы, скрещенные цилиндры, цилиндр Меддокса. нейтральные и цветные (зеленый и красный) светофильтры и диафрагмы. Все элементы установлены в обоймах, на которых имеется соответствующая маркировка, характеризующая основные оптические параметры.

Наборы выпускается в модификациях: набор пробных очковых линз и изделий офтальмологических большой НПОЛб-254-«Орион М», набор пробных очковых линз и изделий офтальмологических средний НПОЛс-Г39-«Орион М», набор пробных очковых линз и изделий офтальмологических упрощенный НПОЛу-87-«Орион М», которые отличаются количеством элементов.

В комплект большого набора пробных очковых линз НПОЛб-254 входят 254 элемента: стигматические линзы (136 элементов), астигматические линзы (80 элементов), скрещенные цилиндры (2 элемента), призматических линз (16 элементов) цилиндр Меддокса, светофильтры, плоскопараллельная пластина, матовое стекло, диафрагмы и экран (20 элементов).

В комплект среднего набора пробных очковых линз НПОЛс-139 входят 139 элементов: стигматические линзы (80 элементов, астигматические линзы (36 элементов), скрещенные цилиндры (1 элемент), призматические линзы (15 элементов), цилиндр Меддокса, светофильтры, диафрагмы и экран (7 элементов).

В комплект упрощенного набора пробных очковых линз НПОЛу-87 входит 87 элементов: стигматические линзы (52 элемента), астигматические линзы (28 элементов), скрещенные цилиндры (1 элемент), светофильтры, диафрагмы и экран (6 элементов).

В наборах имеется оправа пробная с четырьмя установочными местами для пробных очковых линз ОПОЛ-4-«СПб», выпускаемая по ТУ 9442-001-34332363-2000.

Линейка для подбора очковых корригирующих оправ предназначена для определения необходимых размеров при подборе и контроля размеров очковых оправ. Она представляет собой прозрачную пластмассовую фигурную линейку с рядом шкал.

Офтальмоскоп зеркальный представляет собой пластмассовую оправу с ручкой, в которую с двух сторон завальцованы зеркала: вогнутое - с одной стороны и плоское с другой.

В комплект офтальмоскопа входят две лупы в оправе 13 и 20 дптр и пластмассовые диафрагмы, которые могут устанавливаться на оправе офтальмоскопа.

Линейка скиаскопическая предназначена для объективного определения рефракции глаза и состоит из 2 линеек с отрицательными и положительными линзами и с движками, соответственно, с отрицательными и положительными линзами.

и их составные части представлены на

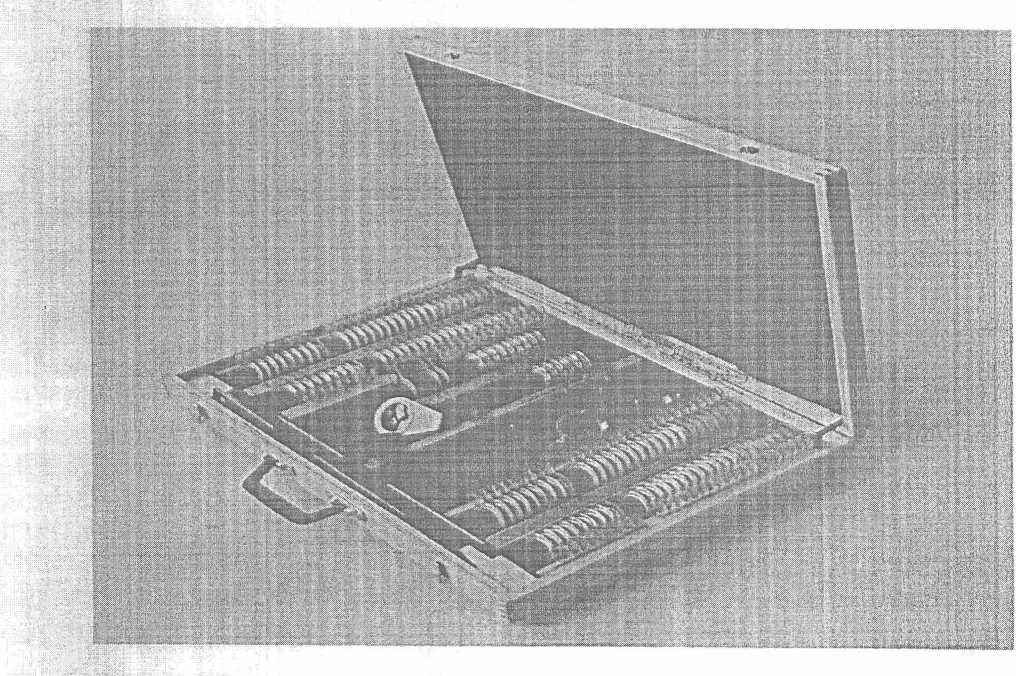

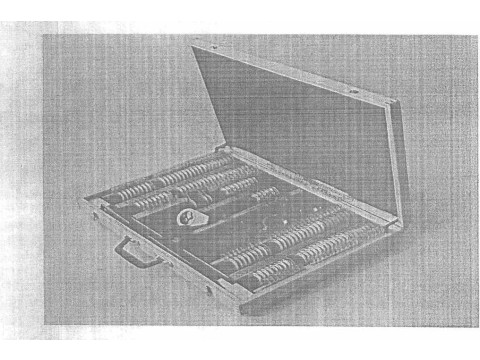

Рисунок 1 - Общий вид набора НПОЛб-254 в футляре и его основные составные части

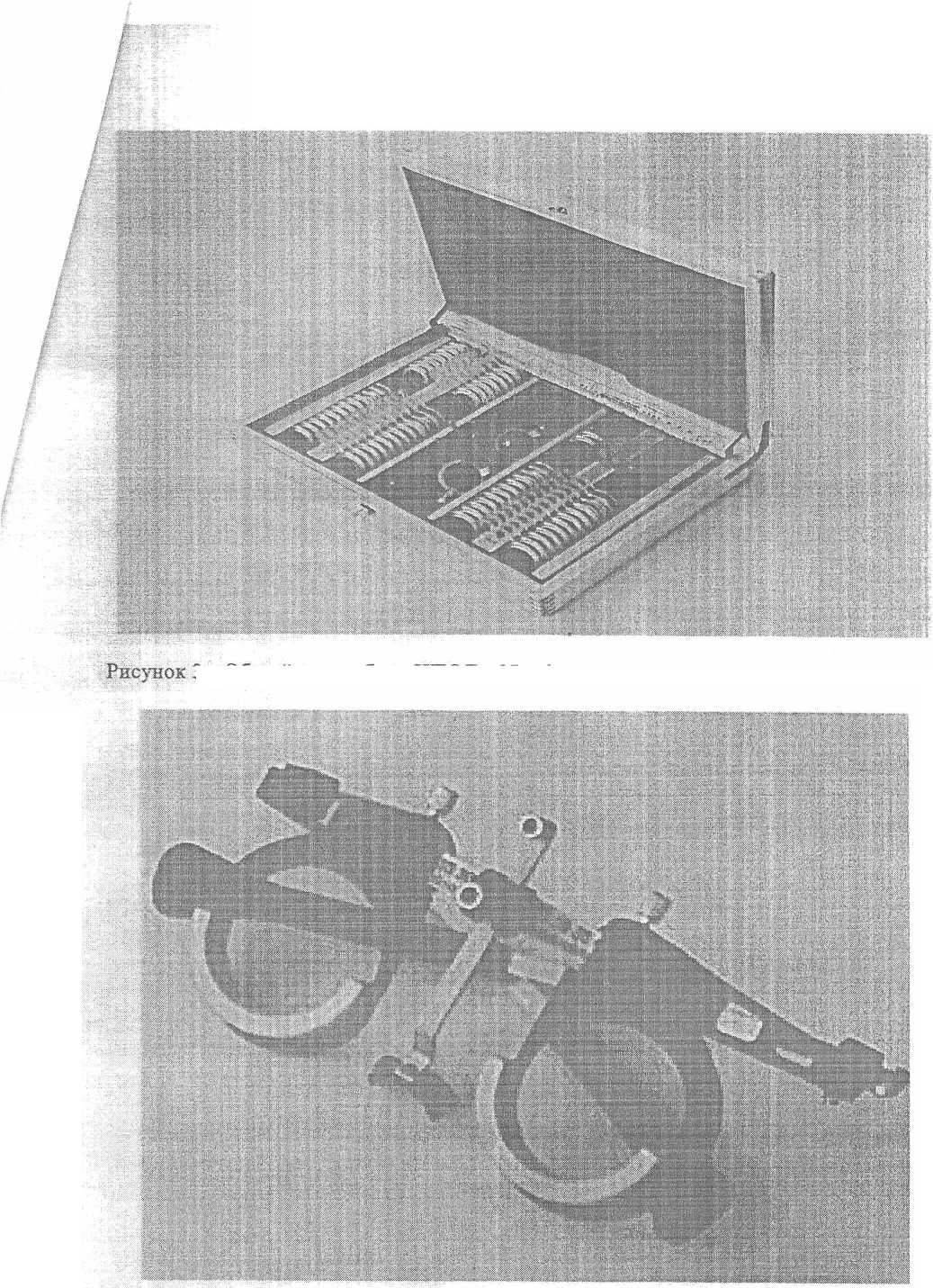

Рисунок 2 - Общий вид набора НПОЛс-139 в футляре и его основные составные части

Рисунок 4 - Оправа пробная с четырьмя установочными местами для пробных очковых линз ОПОЛ-4-"СПб"

- Общий вид набора НПОЛу-87 в футляре и его основные составные части

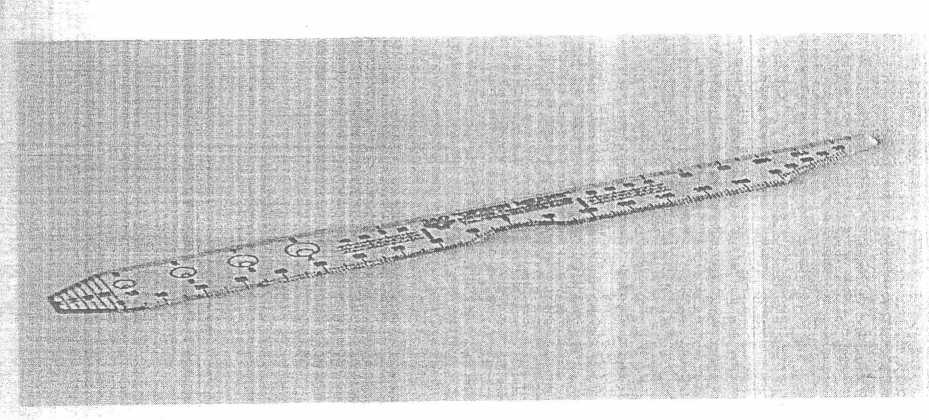

Рисунок 5 - Линейки для подбора очковых корригирующих оправ

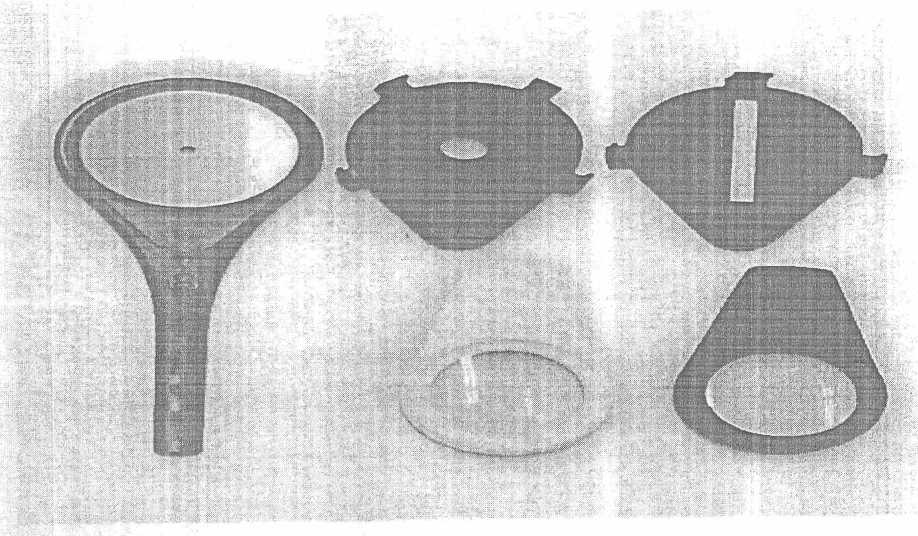

Рисунок 6 - Офтальмоскоп

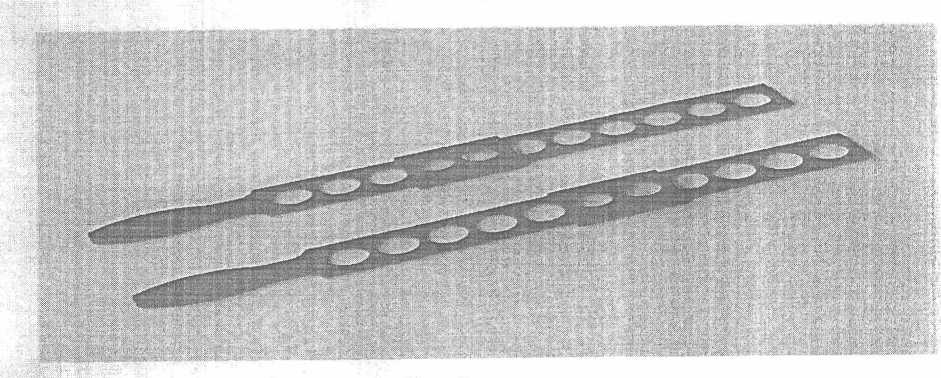

Рисунок 7 - Линейка скиаскопическая

дреаюогческпе и технические характеристики

Номинальные значения оптической силы линз:

набор НПОЛб-254:

-стигматические линзы (положительные и отрицательные):

0.25; 0.50; 0.75; 1.00; 1.25; 1.50; 1.75; 2.00; 2.25; 2.50; 2.75; 3.00; 3.25; 3.50; 3.75; 4.00: 4.52; 5.(Xh 5.50; 6.00; 7.00; 8.00; 9.00; 10.00: 11.00; 12.00; 13.00; 14.00; 15.00; 16.00; 18.00; ;.*3 литр;

-астигматические линзы (положительные и отрицательные), имеющие в одном сечении щп-р и в другом: 0.25; 0.50; 0.75; 1.00; 1.25; 1.50; 1.75; 2.00; 2.25; 2.50; 2.75; 3.00; 3.25; 3.50; 3 ~5;4.00: 4.50; 5.00; 5.50: 6.00 дптр.

набор НПОЛс-139:

- стигматические линзы (положительные и отрицательные):

025: 0.50: 0.75; 1.00; 1.25; 1.50; 1.75; 2.00; 2.50; 3.00; 3.50; 4.00; 5.00; 6.00; 7.00; 8.00; 9.00; 10.00; 13.00; 16.00 дптр;

- астигматические линзы (положительные и отрицательные), имеющие в одном сечении 0.0 дптр и в другом: 0.25; 0.50; 0.75; 1.00; 1.50; 2.00; 3.00; 4.00; 6.00 дптр.

набор НПОЛу-87:

- стигматические линзы (положительные и отрицательные): 0.25; 0.50: 0.75; 1.00: 1.50: 2.00; 2.50; 3.00; 4.00; 6.00; 10.00; 14.00 дптр;

- астигматические линзы (положительные и отрицательные), имеющие в одном сечении 0.0 дптр и в другом: 0.25; 0.50; 1.00; 1.50; 2.00; 3.00; 4.00; 6.00 дптр.

Предельные отклонения оптической силы для пробных стигматических очковых линз и для каждого главного сечения пробных астигматических линз и скрещенных цилиндров указаны в таблице 1.

Номинальные значения призматического действия пробных призматических очковых

набор НПОЛб-254: 0.5; 1.0; 2.0; 3.0; 4.0; 5.0; 6.0; 8.0; 10.0; 15.0 прдптр;

набор НПОЛс-139: 0.5; 1.0; 2.0; 3.0; 4.0; 5.0; 6.0; 8.0; 10.0 прдптр.

Предельные отклонения призматического действия пробных призматических линз ■.каины в таблице 2.

Таблица 2

Размеры обойм для пробных очковых линз, стеклянных пластин и светофильтров указаны в таблице 3.

Допуск на оптическую децентрацию сферических и цилиндрических пробных очковых указаны в таблице

.. аб.тица 4

Значение показателей точности ориентации осей цилиндрических и основания призматических линз относительно соответствующих меток указаны в таблице 5.

Таблица 5

Предельные отклонения оптической силы линз скиаскопических линеек указаны в таблице 6.

£я.жжз линеек

Линейка для подбора очковых корригирующих оправ имеет параметры, указанные в таблице 7.

Таблица 7

Отклонение диаметров круговой шкалы от номинальных значений 1,5; 2; 3; 4;5; 6; I 7; 8 составляет ±0,2 мм

Фокусное расстояние зеркала офтальмоскопа, мм Световой диаметр зеркала, мм, не менее

170±10

42

10±1

(5±1 )х(40±1)

±13,0±0,5

+20,0±0.5

Размеры отверстия диафрагмы, мм:

- круглого, диаметр - прямоугольного Оптическая сила линз, луп, дптр

Габаритные размеры и масса наборов указаны в таблице 8,

Йша 8

‘Условия эксплуатации:

Диапазон температуры окружающей среды. °C                         от 10 до 35

Относительная влажность воздуха (при температуре 25°С), %, не более 80

Средняя наработка на отказ, ч. не менее                                 5000

Знак утверждения типа

наносится на титу'льньш лист Руководства по эксплуатации печатным способом и на табличку футляра методом металлографии.

Комплектность

Комплектность наборов НПОЛ «Орион М» указана в таблице 9.

Таблица 9

jtexatesae таблицы 9

тэЭззеиеЭ

дкетеазе таблицы 9

Примечание: поставка заказчику’ осуществляется как в подлоги комплекте, так и в виде

отдельных составных частей

Поверка

осуществляется в соответствии с документом 437-124-2015МП «Наборы пробных очковых линз и изделий офтальмологических НПОЛ «Орион-М». Методика поверки», утвержденным ФБУ «Тест-С.-Петербург> 29.12Д015 г.

Основные средства позерки:

- диоптриметр эталонный автоматизированный ДЭА-1 ПГ ±(0,03 - 0,06) дптр;

- прибор изметмте.т&ный двухкоординатаый ДИП-6: от 0 до 200 мм, ПГ ±(1 +L/200) мкм;

- спектрофотометр UNICO 120Г. спектральный диапазон от 325 до 1000 нм, коэффяииеаг прел*ахания от 1.0 до 100 %. ПГ ± 1.0 %;

- дяжметряркомер ТКА-04/3: диапазон измерения освещенности от 10 до 200000 лк, i:li" ±3

- Епангеншфкутть ШЦ1-125-0.05 мм. ПГ ±0,05 мм.

Знак поверки при первичной поверке наносится на Паспорт, при периодической поверке - на свидетельство о поверке.

Сведения о методах измерений

Методика измерений приведена в Руководстве по эксплуатации ИТКГ 004.000РЭ.

Нормативные документы

1 МИ 3439-2014 ГСИ. Государственная поверочная схема для средств измерений оптической силы очковой оптики

2 ГУ 9442-002-34332363-2014 Наборы пробных очковых линз и изделий офтальмологических НПОЛ «Орион М» Технические условия
