Приборы проверки доильных установок ППДУ-01
| Номер в ГРСИ РФ: | РБ 03 99 5292 17 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Производитель / заявитель: | ОАО "Минский часовой завод", г. Минск |
Приборы проверки доильных установок ППДУ-01 (далее по тексту - приборы) предназначены для экспрессной диагностики и комплексного контроля технологических режимов работы основных узлов и систем доильных установок при вводе их в эксплуатацию, техническом обслуживании и/или ремонте. Приборы обеспечивают определение технических параметров доильных установок и индикации на встроенном дисплее результатов измерений вакуумметрического давления, дифференциального вакуумметрического давления, избыточного давления, расхода воздуха и скорости вращения вала двигателя.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 5292 17 |
| Наименование | Приборы проверки доильных установок ППДУ-01 |
| Год регистрации | 2017 |
| Номер сертификата | 11282 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2022-08-31 |
| Получатель сертификата | ОАО "Минский часовой завод", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Минский часовой завод"
Адрес: 220043, г. Минск, пр. Ф.Скорины, 95
Контакты: (017)266-19-30 // (017)266-45-21
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2414-2014. |
Поверители
Скачать
|
Описание типа РБ 03 99 5292 17 [2018-05-04]
rb-03-99-5292-17_2018-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 99 5292 17 [2014-10-02]
rb-03-99-5292-17_2014-10-02.pdf
|
Скачать |
Описание типа
Назначение
Приборы проверки доильных установок ППДУ-01 (далее по тексту - приборы) предназначены для экспрессной диагностики и комплексного контроля технологических режимов работы основных узлов и систем доильных установок при вводе их в эксплуатацию, техническом обслуживании и/или ремонте. Приборы обеспечивают определение технических параметров доильных установок и индикации на встроенном дисплее результатов измерений вакуумметрического давления, дифференциального вакуумметрического давления, избыточного давления, расхода воздуха и скорости вращения вала двигателя.
Область применения - доильные залы ферм крупного рогатого скота.
Описание
Прибор конструктивно состоит из следующих блоков:
- блок измерительный функциональный БИФ-01;
- датчик расхода воздуха ДРВ-01;
- датчик скорости вращения вала двигателя ДСВ-01.
Принцип действия блока измерительного функционального БИФ-01 прибора основан на преобразовании давления, подаваемого на встроенные датчики, в электрический сигнал, обработке этого сигнала и индикации на встроенном дисплее.
Принцип действия датчика расхода воздуха ДРВ-01 основан на измерении перепада давления, создаваемого проходящим потоком воздуха на сужающей диафрагме, преобразовании этого перепада давления в электрический сигнал, его обработке и индикации на встроенном дисплее прибора.
Принцип действия датчика скорости вращения вала двигателя ДСВ-01 основан на измерении частоты импульсов оптического сигнала, отражённого от метки, наклеенной на шкив компрессора вакуумной установки проверяемой доильной системы, и индикации на встроенном дисплее прибора.

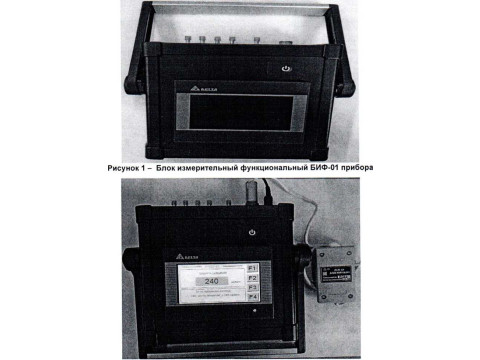

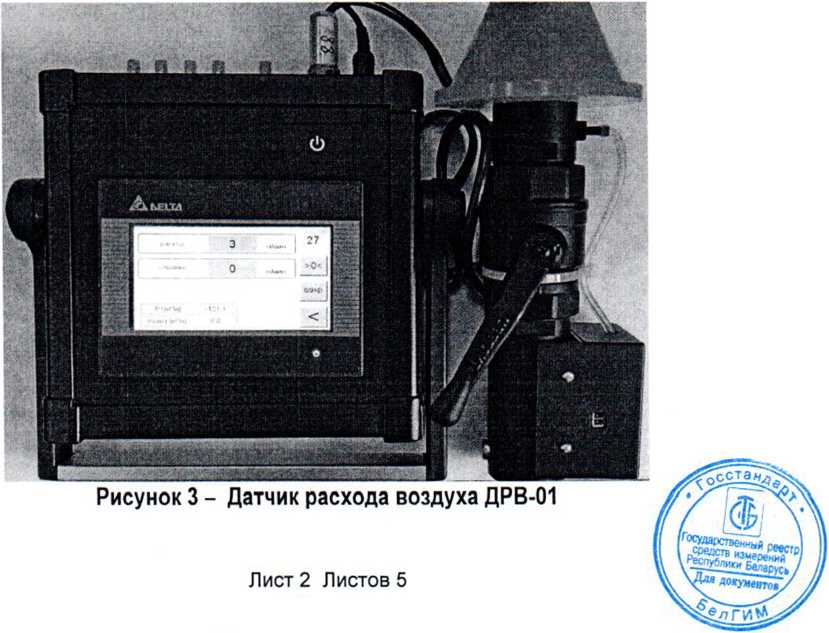

Внешний вид блока измерительного функционального БИФ-01 прибора проверки доильных установок ППДУ-01, а также датчика скорости вращения вала двигателя ДСВ-01 и датчика расхода воздуха ДРВ-01, подключённых к блоку БИФ-01, приведены на рисунках 1 - 3.
Место нанесения знака поверки в виде оттиска поверительного клейма оряведено
в приложении А.
Рисунок 2 - Датчик скорости вращения вала двигателя ДСВ-01
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Диапазоны измерений и пределы допускаемой погрешности приборов приве
дены в таблице 1.
Таблица 1
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Вакуумметрическое давление |
от 0 до минус 80 кПа |
±0,6 кПа |
|
Дифференциальное вакуумметрическое давление |
от 0 до минус 80 кПа |
±1,0 кПа |
|
Избыточное давление |
от 0 до 80 кПа |
±0,6 кПа |
|
Расход воздуха, приведённый к стандартным условиям по ГОСТ 2939-63 |
от 300 до 2000 л/мин |
±5 %* |
|
Скорость вращения вала двигателя |
от 300 до 6000 об/мин |
±2 %* |
|
* Пределы допускаемой относительной погрешности. | ||
2 Питание от аккумуляторов напряжением 5 В или преобразователя (адаптера) переменного тока напряжением 230 В частотой 50 Гц в постоянный ток напряжением 5 В.
3 Диапазон температуры окружающего воздуха при эксплуатации от 5 °C до 40 °C.
4 Верхнее значение относительной влажности окружающего воздуха при эксплуатации 90 % при температуре 20 °C.
5 Диапазон температур окружающего воздуха при транспортировании и хранении от минус 20 °C до плюс 60 °C.
6 Степень защиты оболочки от проникновения твёрдых частиц, пыли и воды по ГОСТ 14254-2015:
- IP53 - для блока измерительного функционального БИФ-01 прибора;
- IP40 - для датчиков расхода воздуха ДРВ-01 и скорости вращения ДСВ-01 прибора.
7 Масса:
- не более 2 кг-для блока измерительного функционального БИФ-01 прибора;
- не более 6 кг - прибора в целом в индивидуальной упаковке.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на паспорт прибора.
Комплектность
Комплект поставки приборов:
|
- блок измерительный функциональный БИФ-01 - датчик расхода воздуха ДРВ-01 - датчик скорости вращения вала двигателя ДСВ-01 - руководство по эксплуатации - паспорт - комплект принадлежностей - упаковка индивидуальная |
1 шт.; 1 шт.; 1 шт.; 1 шт.; 1 экз.; 1 шт.; 1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230391.037-2014 Прибор проверки доильных установок ППДУ-01. Технические условия.
Методика поверки МРБ МП.2414-2014 Система обеспечения единства измерений Республики Беларусь. Прибор проверки доильных установок ППДУ-01. Методика поверки
Заключение
Приборы проверки доильных установок ППДУ-01 соответствуют требованиям ТУ BY 100230391.037-2014.
Приборы соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации соответствия ЕАЭС № BY/112 11.01. ТР020 003 26577 от 04.04.2018).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
