Калибраторы активности изотопов серии PTW Curiementor
| Номер в ГРСИ РФ: | РБ 03 17 2956 17 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Производитель / заявитель: | «PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH», Германия |
Калибраторы активности изотопов PTW Curiementor (далее - калибраторы) предназначены для измерения активности радионуклидов в растворах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 2956 17 |
| Наименование | Калибраторы активности изотопов серии PTW Curiementor |
| Год регистрации | 2017 |
| Номер сертификата | 11286 |
| Дата регистрации | 2017-08-31 |
| Срок действия | 2022-08-31 |
| Получатель сертификата | фирма "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH", Германия (DE) |
Производитель / Заявитель
фирма "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH"
Адрес: Lorracher StraBe, 7, 79115 Freiburg
Контакты: +49 761 49055-0 / +49 761 49055-70 / info@ptw.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1596-2006 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 17 2956 17 [2018-01-17]
rb-03-17-2956-17_2018-01-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2956 17 [2013-01-23]
rb-03-17-2956-17_2013-01-23.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы активности изотопов PTW Curiementor (далее - калибраторы) предназначены для измерения активности радионуклидов в растворах.
Область применения - медицинская диагностика, терапия.
Описание
Принцип действия калибратора основан на измерении ионизационного тока, возникающего в камере под воздействием гамма-излучения, испускаемого радионуклида растворами. Измерение активности радионуклидов в растворе осуществляется путем погружения кюветы или шприца с иглой, содержащими исследуемый раствор, в колодец ионизационной камеры с помощью направляющей вставки. Направляющая вставка обеспечивает фиксированную геометрию измерения
Калибраторы выпускают в следующих модификациях: PTW Curiementor 3, PTW Curiementor 4 и PTW Curiementor 4 PET.
Калибратор PTW Curiementor 4 отличается от калибратора PTW Curementor 3 возможностью обобщения изотопов в группы и быстрого выбора нужной группы изотопов, а также непрерывного отображения измеряемой величины.
Калибратор PTW Curiementor 4 РЕТ отличается от калибратора PTW Curiementor 4 наличием специальной ионизационной камеры с пониженным давлением внутри камеры обеспечивающей, возможность измерения больших активностей радионуклида F-18, 0-15.
Калибраторы представляют собой переносные приборы с микропроцессорным управлением, включающие в себя:
• дисплейный электрометрический блок (тип Т12002 - для PTW 3,
тип Т12004 - для PTW Curiementor 4, PTW Curiementor 4 РЕТ);
• ионизационная камера типа TN33003-X, наполненная аргоном под давлением 1 МПа (для PTW Curiementor 4);
• ионизационная камера типа TN33007-X, наполненная аргоном под давлением 0,15 МПа (для PTW Curiementor 4РЕТ).
Энергонезависимая память калибратора содержит градуировочные коэффициенты камеры для более сорока радионуклидов относительно радионуклида Cs-137.
Дисплейный электрометрический блок обеспечивает автоматический выбор времени и диапазона измерений, выдает информацию о радионуклиде, активности и форме (тип колбы или шприц, и др.) источника.

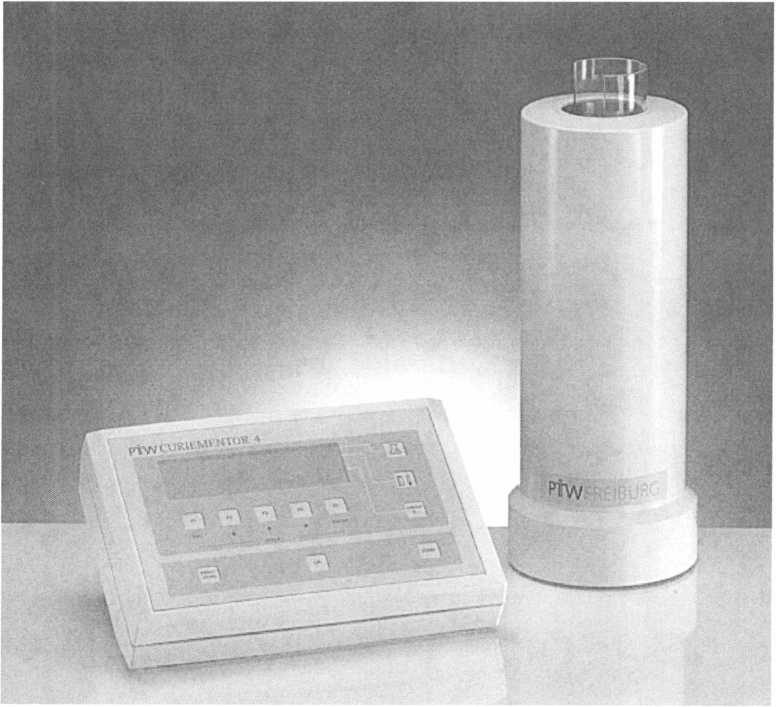

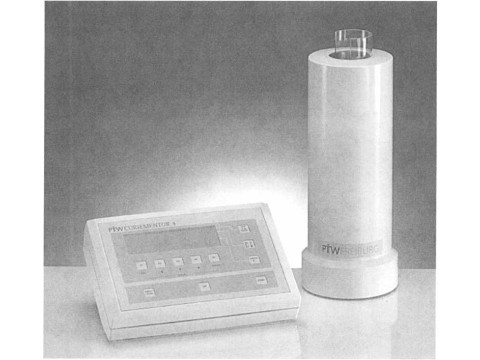

Внешний вид калибраторов приведен на рисунке 1.
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.
Рисунок 1 - Внешний вид калибраторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значение параметра |
|
Диапазон измерений активности радионуклидов (в зависимости от определяемого элемента из библиотеки элементов калибратора) |
Значения приведены в таблицах 2, 3 |
|
Пределы допускаемой относительной погрешности калибратора при измерении активности радионуклидов, % |
±5,5 |
|
Разрешающая способность, МБк |
Значения приведены в таблицах 2, 3 |
|
Воспроизводимость, %, не более |
±2 |
|
Нелинейность, %, не более |
±2 |
|
Габаритные размеры, мм, не более: - электрометрический блок; - ионизационная камера |
86x264x176 0 210x240 |
|
Масса, кг, не более: - электрометрический блок; - ионизационная камера |
2 8 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от 10 до 40 |
|
Диапазон относительной влажности окружающего воздуха при эксплуатации, % |
от 10 до 85 |
|
Диапазон температур окружающей среды при хранении и транспортировании, °C |
от минус 20 до плюс 60 |
|
Диапазон относительной влажности окружающего воздуха при хранении и транспортировании, % |
от 10 до 85 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 (IEC 60529) |
IP 20 |
Таблица 2 - PTW Curiementor 4 PET
|
№ |
Радионуклид |
Разрешающая спо-собность, МБк |
Диапазон измерения | |
|
Нижний предел, МБк |
Верхний предел, ГБк | |||
|
1 |
F-18 |
0,001 |
0,100 |
341,5 |
|
2 |
Cs-137 |
0,001 |
0,100 |
840,1 |
Таблица 3 - PTW Curiementor 4
|
№ |
Радионуклид |
Разрешающая способность, МБк |
Диапазон измерения | |
|
Нижний предел |
Верхний предел | |||
|
1 |
F-18 |
0,001 |
0,100 МБк |
91,9 ГБк |
|
2 |
Сг-51 |
0,002 |
0,178 МБк |
2,2 ТБк |
|
3 |
Fe-59 |
0,001 |
0,100 МБк |
111,8 ГБк |
|
4 |
Ga-67 |
0,001 |
0,100 МБк |
258,4 ГБк |
|
5 |
Ga-68 |
0,001 |
0,100 МБк |
100,3 ГБк |
|
6 |
Ge-68 |
0,001 |
0,100 МБк |
94,9 ГБк |
|
7 |
Sr-89 |
0,011 |
1,000 МБк |
12,1 ТБк |
|
8 |
Y-90 |
0,007 |
0,700 МБк |
7,8 ТБк |
|
9 |
Mo-99 |
0,001 |
0,100 МБк |
181^^^^^ |
|
10 |
T c-99m |
0,001 |
0,100 МБк |
_ 2$/ » V} |
Лист
|
№ |
Радионуклид |
Разрешающая способность, МБк |
Диапазон измерения | |
|
Нижний предел |
Верхний предел | |||
|
11 |
In-111 |
0,001 |
0,100 МБк |
120,0 ГБк |
|
12 |
1-123 |
0,001 |
0,100 МБк |
203,5 ГБк |
|
13 |
1-125 |
0,001 |
0,100 МБк |
495,0 ГБк |
|
14 |
1-131 |
0,001 |
0,100 МБк |
204,3 ГБк |
|
15 |
Cs-137 |
0,001 |
0,100 МБк |
194,9 ГБк |
|
16 |
Sm-153 |
0,001 |
0,100 МБк |
318,5 ГБк |
|
17 |
Er-169 |
0,130 |
11,00 МБк |
134,8 ТБк |
|
18 |
Lu-177 |
0,001 |
0,086 МБк |
1,1 ТБк |
|
19 |
Re-186 |
0,001 |
0,100 МБк |
1,3 ТБк |
|
20 |
TI-201 |
0,001 |
0,100 МБк |
273,1 ГБк |
* По требованию заказчика возможна калибровка по следующим изотопам: С-11, N-13, 0-15, Р-32, Мп-54, Co-57, Co-58, Se-75, Sr-87m, Sr-90, ln-113m, Ba-133, Xe-133, Ba-140, Yb-169, Re-188, lr-192, Hg-197, Au-198, Ra-224
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки калибраторов входит:
• дисплейный электрометрический блок (тип 12002 - для PTW Curiementor 3, тип 12004 - для PTW Curiementor 4);
• ионизационная камера типа TN33003-XX, или TN33007-XX для ПЭТ, где XX - длина кабеля в метрах;
• направляющий вкладыш с вырезанной секцией Т33003.1.110;
• руководство по эксплуатации;
• методика поверки МРБ МП. 1596-2006 "Калибраторы активности изотопов PTW Curiementor. Методика поверки";
Дополнительно калибратор может быть укомплектован:
• защита свинцовая для ионизационной камеры. Толщина стенок 40 мм Т33003.1.130;
• крышка для свинцовой защиты Т33003.1.132;
• поглотитель свинцовый для определения примесей молибдена Т33003.1.140;
• скоба монтажная для установки ионизационной камеры под столом Т33003.1.150;
• направляющий вкладыш без вырезанной секцией Т33003.1.160;
• источник контрольный радиационный Cs-137 (3.7 Mbq или 100 pCi);
• принтер CITIZEN для печати результатов L991427 с термоэтикетками к нему L502119;
• настенное крепление для дисплейного блока L104071.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH", Германия;
МРБ МП. 1596-2006 "Калибраторы активности изотопов PTW Curiementor. Методика поверки".
Заключение
Калибраторы активности изотопов PTW Curiementor соответствуют требованиям документации фирмы "PTW-Freiburg Physikalish-Technische Werkstatten Dr. Pychlau GmbH", Германия, TP TC 020/2011 (декларация о соответствии, регистрационный номер ЕАЭС № RU Д-ОЕ.АЛ16.В.73678 от 05.05.2017, срок действия до 04.05.2022).
Межповерочный интервал - не более 12 месяцев
Научно-исследовательский
центр испытаний средств измерения и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025 (действителен до 30.03.2019).
